APF aktív teljesítményszűrő szekrény

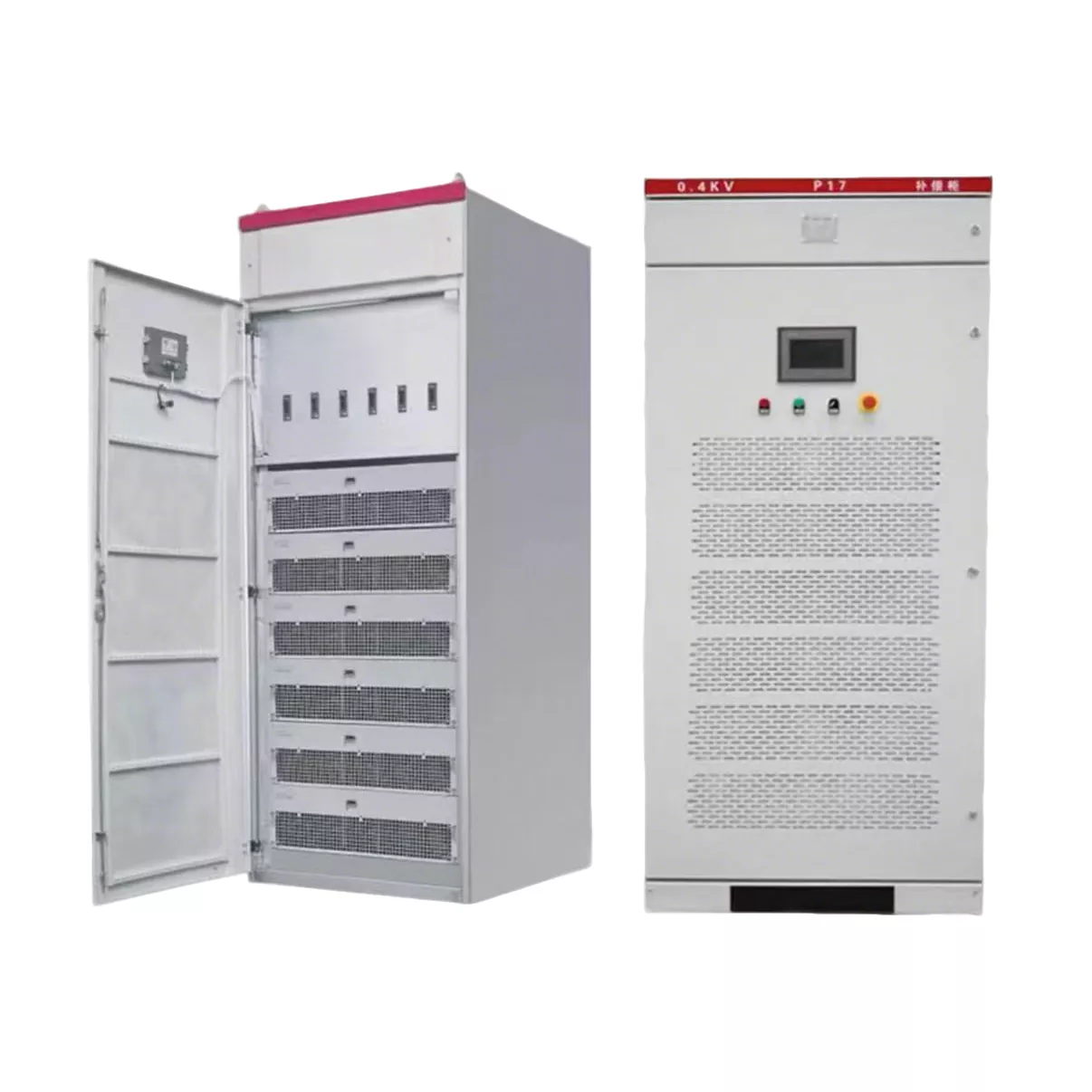

A Junray elektromos APF aktív teljesítményszűrő szekrényt úgy tervezték, hogy kiküszöbölje a nemlineáris terhelések, például a frekvenciaváltók, egyenirányítók és UPS-rendszerek által okozott harmonikus szennyezést. Valós idejű harmonikus kompenzációt biztosít a 2-50. harmonikus sorrendben, ≥95%-os csillapítási hatékonyságot ér el, és csökkenti a teljes harmonikus torzítást (THDi) a GB/T 14549 és az IEEE 519 szabványok határain belül. Ez megvédi a transzformátorokat, a kábeleket, a kondenzátorokat és az érzékeny downstream berendezéseket a túlmelegedéstől, az idő előtti öregedéstől vagy a meghibásodástól. A szekrény padlón álló, IP4X besorolású, és többféle beépített védelemmel van felszerelve, beleértve a túlfeszültség-, alulfeszültség-, túláram- és túlmelegedés elleni védelmet. Alkalmas gyártóüzemekhez, vegyipari létesítményekhez, adatközpontokhoz és nagy infrastrukturális projektekhez.

Miért van szüksége sürgősen dinamikus irányításra az Ön gyárában?

A nemlineáris terhelések, mint például a frekvenciaváltók és az egyenirányító berendezések széles körű elterjedésével az elektromos hálózat harmonikus szennyezése egyre súlyosabbá vált. Ez nemcsak a transzformátorok túlmelegedését és a kábelek elöregedését okozza, hanem kondenzátorok robbanásához, relévédelem meghibásodásához és más súlyos balesetekhez is vezethet. A közvetlenebb gazdasági veszteségek az áramszolgáltató részleg által kiszabott „harmonikus bírságokból” származnak. A hagyományos passzív szűrők csak meghatározott frekvenciákat képesek megcélozni, és hajlamosak a rendszer impedanciájával való rezonanciára, ami másodlagos szennyezést okoz. Az APF Active Power Filter szekrényünk fejlett dinamikus menedzsment technológiát alkalmaz. Olyan, mint egy "tisztító" az elektromos hálózat számára, amely képes az áram hullámformáinak valós idejű figyelésére, automatikusan azonosítani és generálni a harmonikus amplitúdókkal azonos amplitúdójú és ellentétes irányú kompenzáló áramokat. Ez a "méreg használata a méreg elleni küzdelemben" megközelítés teljesen kiküszöbölheti a harmonikusok hatását, szabályozhatja a teljes harmonikus torzítási arányt a nemzeti szabvány tartományán belül, és lehetővé teszi, hogy teljesen búcsút mondjon a bírságoknak és a berendezések kiégésének kockázatának.

Alapvető előny

Ennek az APF Active Power Filter szekrénynek az alapvető értéke a magas dinamikus reakcióképességében és a nagy pontosságú vezérlési hatásban rejlik. Először is, teljes tartományú harmonikus vezérlési képességgel rendelkezik, amely képes kiszűrni a felharmonikusok több mint 95%-át, beleértve a közös 5. és 7. felharmonikusokat, valamint a 2. és 50. közötti magasabb rendű harmonikusokat. Másodszor, jelentősen javítja az áramminőséget a harmonikusok szabályozásával, a vonali veszteségek csökkentésével és a transzformátorok effektív terhelési sebességének növelésével, ami egyenértékű a transzformátor kapacitásának növelésével. Ennél is fontosabb, hogy hatékonyan tudja megvédeni az érzékeny downstream berendezéseket, meghosszabbítva a motorok és a frekvenciaváltók élettartamát. Sok gyár esetében a berendezés üzembe helyezését követő első hónapban elért villamosenergia-megtakarítás és a büntetés elkerülése gyakran fedezi a berendezés költségének jelentős részét, ami rendkívül magas befektetési megtérülést eredményez.

A Junray Electrical elkötelezettsége

Tapasztalt gyártóként, nemzetközi tanúsítvánnyal, mint például ISO, CE és CCC, a Junray Electrical jól ismeri az ipari környezet keménységét. Ez az APF Active Power Filter szekrény padlón álló kialakítású, és IP4X védelmi szinttel rendelkezik, amely alkalmas különféle elosztóhelyiségekre. A belső tér kiváló minőségű APF aktív szűrőmodulokat használ, szabványos teljesítmény- és gyengeáram-leválasztó vezetékezési technikákkal kombinálva, biztosítva a rendszer elektromágneses kompatibilitását és stabilitását. A berendezés erőteljes intelligens észlelési képességekkel rendelkezik, amelyek gyakori kézi beállítás nélkül automatikusan alkalmazkodnak a terhelés változásaihoz. Ugyanakkor több beépített védelmi mechanizmussal is rendelkezünk, mint például a túlfeszültség, az alacsony feszültség, a túláram és a túlmelegedés elleni védelem. A rendszer rendellenességei esetén automatikusan leáll és riasztást ad. A dedikált hűtési és szellőztetési kialakítás biztosítja, hogy a modulok nyugodtak és stabilak maradjanak még hosszú ideig tartó nagy terhelésű működés során is.

Széles körben alkalmazható forgatókönyvek

Az APF Active Power Filter szekrényünket széles körben használják olyan helyeken, ahol rendkívül magas az energiaminőségi követelmények. A nagyszámú frekvenciaváltóval rendelkező gyártó üzemekben, az egyenirányító berendezéssel felszerelt vegyi üzemekben és a nagy adatsűrűségű adatközpontokban nélkülözhetetlen "áramhálózat-őrként". Nagy infrastrukturális projektek esetén az építőipari berendezések által keltett harmonikus zavarokat is hatékonyan tudja kezelni. A Junray Electrical választása azt jelenti, hogy olyan partnert választunk, aki érti a technológiát és értékeli a minőséget. Teljes körű szolgáltatást nyújtunk a kiválasztástól a telepítésen át az értékesítés utáni értékesítésig, biztosítva, hogy áramelosztó rendszere elérje az optimális állapotot.

Műszaki előírások

Esettanulmány

Ez a projekt egy települési másodlagos szennyvíztisztító telepet foglal magában. A legfontosabb terhelések közé tartoznak a befolyó emelő szivattyúk, a visszatérő szivattyúk, a levegőztető fúvók és az iszapvíztelenítő berendezések. Minden berendezés változtatható frekvenciájú hajtásokat (VFD) és lágyindítókat használ a fordulatszám szabályozására, ami egy tipikus forgatókönyv, amely nagy intenzitású nemlineáris terhelésekkel jár.

Azonosított problémák

Az erőmű eredeti kisfeszültségű áramelosztó rendszere csak szabványos meddőteljesítmény-kompenzáló kondenzátortelepekkel volt felszerelve, és nem volt felharmonikus mérséklő berendezés. A hosszú távú működés különféle energiaminőségi problémákat eredményezett, amelyek gyakran megzavarták a folyamatos termelést, és sürgősen szükség volt az aktív teljesítményszűrők (APF) telepítésére az átfogó hatáscsökkentés érdekében.

Súlyos harmonikus torzítás: A helyszíni áramminőségi vizsgálat 27,6%-os áramerősségi összharmonikus torzítást (THDi) mutatott ki a kisfeszültségű oldalon, a domináns karakterisztikus felharmonikusokkal az 5., 7., 11. és 13. sorrendben – olyan szinten, amely messze meghaladta a megengedett határértékeket.

A kondenzátortelep gyakori meghibásodása: A meddőteljesítmény-kompenzációs kondenzátorok gyakran szenvedtek kidudorodástól, dielektromos meghibásodástól és leoldástól, ami miatt nem tudtak megfelelően kapcsolni; az ebből adódó alacsony teljesítménytényező a teljesítménytényező-korrekciós díjak alapján pénzügyi szankciók kockázatát jelentette.

Súlyos berendezés túlmelegedés: A kisfeszültségű gyűjtősínekben, tápkábelekben és transzformátorokban rendellenes hőmérséklet-emelkedés volt megfigyelhető, ami felgyorsította a kábelek szigetelésének öregedését és tűzveszélyt okozva.

Instabil automatizálási rendszerek: a PLC-k, a műszerek és az online felügyeleti berendezések harmonikus interferenciát szenvedtek, ami adatingadozásokhoz és rendellenes leolvasásokhoz vezetett, ami időnként a folyamatreteszelések hamis kioldását okozta.

Az elosztó szekrények zavaró kioldása: A felharmonikusok túlzott nulla sorrendet és torz áramokat okoztak, ami a kisfeszültségű megszakítók és a földzárlatvédelmi berendezések gyakori zavaró kioldásához vezetett, ami megzavarta a folyamatos szennyvízkezelést.

Megoldás

A terhelési jellemzők és a harmonikus vizsgálati adatok alapján a kisfeszültségű elosztó helyiségben a 0,4kV-os főgyűjtősínre központosított párhuzamos konfigurációban 300A-es APF aktív szűrőszekrény került telepítésre. Ez a beállítás párhuzamos kapcsolatot alkalmaz a harmonikusok dinamikus mérséklésére minden frekvenciatartományban, miközben egyidejűleg biztosítja a dinamikus meddőteljesítmény kompenzációt és elnyomja a hálózati rezonanciát. A berendezés specifikációi:

Modell: Alacsony feszültségű aktív teljesítményszűrő (APF-300A/380V)

Beépítés helye: 0,4kV kisfeszültségű főelosztó helyiség

Kompenzációs módszer: Valós idejű párhuzamos aktív mérséklés

Mérséklési kör: Teljes spektrumú harmonikusok (2-50. rend); egyidejű harmonikus csillapítás és dinamikus meddőteljesítmény kompenzáció

Válaszidő: ≤5ms; kompatibilis a változó frekvenciás hajtású (VFD) ventilátorok és szivattyúk dinamikus ingadozó terheléseivel

Harmonikus megfelelőség: A System THDi 27,6%-ról 8% alá csökkent

Eredmények

A kondenzátorszekrény hibáinak teljes feloldása: Harmonikus rezonancia interferencia megszüntetése; a kondenzátorok már nem domborodnak ki vagy nem akadnak ki; a meddőteljesítmény kompenzációs rendszer stabilan működik.

A berendezések hőmérséklet-emelkedésének jelentős csökkenése: A transzformátorok, gyűjtősínek és kábelek fűtési problémái jelentősen javultak; kiküszöbölte a hosszú távú, magas hőmérsékleten történő lebomlás kockázatát; meghosszabbította az áramelosztó berendezések élettartamát.

Stabil automatizálási vezérlőrendszer: A harmonikus interferencia teljesen megszűnt; A PLC-kből, érzékelőkből és online felügyeleti eszközökből származó adatok stabilak maradtak, nem voltak ingadozások vagy hamis reteszelések.

Megnövelt tápellátási megbízhatóság: Teljesen megoldódott a kisfeszültségű kapcsolók zavaró kioldásával kapcsolatos problémák; biztosította a szennyvíztisztítási folyamat folyamatos, stabil 24 órás működését; megakadályozta a termelés leállását.
