Rugalmas szigetelt tekercsszerkezetének köszönhetően könnyen meghajlítható és a vizsgált vezeték köré tekerhető, így gyors áram-mintavételezést tesz lehetővé anélkül, hogy szét kellene szerelni a meglévő áramköröket vagy le kellene áramolni (ha a kisfeszültségű biztonsági protokolloknak megfelelően működik). Egy dedikált integrátorral párosítva szabványos áram- vagy feszültségjeleket ad ki, lehetővé téve a közvetlen csatlakozást olyan eszközökhöz, mint az energiamérők, hullámforma-rögzítők, online megfigyelőrendszerek és PLC-k.
A hagyományos merev áramváltókhoz képest ez a rugalmas, osztott magos transzformátor könnyű, jól alkalmazkodó és költséghatékony telepítés. Különösen alkalmas olyan forgatókönyvekre, ahol a hagyományos transzformátorok nem szerelhetők fel – például szabálytalan alakú gyűjtősínek, nagy átmérőjű kábelek és szűk szekrények –, így az ipari áramelosztás, az elektromos tesztelés és az új energiaerőművek karbantartásának kedvelt eszköze.
1. Rugalmas és hajlítható
A tekercs test rugalmas szigetelő köpennyel rendelkezik, amely lehetővé teszi, hogy szabadon meghajlítsa és körbetekerje a különböző vezetőket - beleértve a kerek kábeleket, a téglalap alakú sínekeket, a szabálytalan formákat és a nagy átmérőjű buszvezetékeket. Leküzdi a beépítési hely és a vezetékforma korlátait, és megoldja a hagyományos merev transzformátorokkal kapcsolatos telepítési kihívásokat.
2. Nyitható szerkezet
Nyitott-zárt kialakítást alkalmaz, így nincs szükség kábelek vágására vagy gyűjtősínek szétszerelésére. Alacsony feszültségű forgatókönyvek esetén okleveles villanyszerelők telepíthetik, miközben a rendszer feszültség alatt van, jelentősen lerövidítve az utólagos felszerelési határidőket, és elkerülve a termelési leállások vagy áramkimaradások okozta veszteségeket. Ideális az elöregedett áramelosztó rendszerek korszerűsítéséhez és utólagos felszereléséhez.

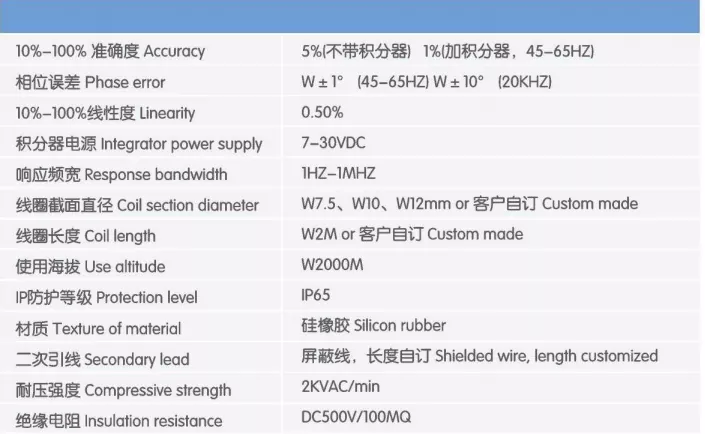

3. Széles mérési tartomány
Támogatja a több tíz ampertől a több tízezer amperig terjedő váltóáram mérését. Kiváló linearitása és a vasmagos mágneses telítés veszélye nélkül biztosítja a teljesítmény-frekvenciás áram, a harmonikus áram, a tranziens impulzusáram és a villámáram stabil mérését, megfelelve a szabványos mérés és a speciális tesztelés kettős követelményének.
4. Matching Integrator
Az alapfelszereltséghez tartozik egy dedikált integrációs modul, amely a tekercs differenciális kimeneti jelét szabványos 5A/1A áramjellé vagy 0-5V/4-20mA feszültségjellé alakítja. Közvetlenül csatlakozik különféle mérőműszerekhez, felügyeleti rendszerekhez és integrált védelmi eszközökhöz, további kalibrálás nélkül.
5. Kiváló szigetelési teljesítmény
A tekercs kétrétegű szigetelési eljárást alkalmaz, amely nagy dielektromos szilárdságot, valamint nagy feszültséggel és páratartalommal szembeni ellenállást kínál, így alkalmas beltéri ipari áramelosztási környezetben. A csatlakozó precíziós interfésszel rendelkezik, amely biztosítja a mágneses áramkör stabil zárását, pontos és megbízható mérési adatokat eredményezve.
6. Könnyű és hordozható
A rugalmas osztott magos transzformátor súlya lényegesen kisebb, mint az azonos besorolású hagyományos transzformátorok. Egy személy szállíthatja és üzemeltetheti, a helyszíni telepítés pedig nem igényel nehéz gépeket, drasztikusan csökkentve a munka- és időköltségeket.
Energiaellátó rendszerek: Alállomások, áramelosztó helyiségek (hibafelvétel, tranziens áramfelismerés, harmonikus elemzés, vonalvizsgálat).
Ipari gyártás: Online nagyáramú felügyelet nagy motorokhoz, transzformátorokhoz és egyenirányítókhoz a kohászatban, a vegyi feldolgozásban és a bányászatban.
Új energia: PV erőművek, energiatároló állomások, váltakozó áramú nagyáram felvétel a szélenergia hálózathoz való csatlakozáshoz, és a hibaáram rögzítése.
Áramelosztás utólagos felszerelése: Áramfigyelés utólagos felszerelése a régi kapcsolóberendezéseken és gyűjtősín-rendszereken áramszünet nélkül; energiagazdálkodási rendszer korszerűsítése.
Tesztelés és ellenőrzés: Az elektromos berendezések hőmérséklet-emelkedési tesztjei, rövidzárlati tesztek, villámlökések tesztjei és gyári kalibrálása.
Városi infrastruktúra: Áramelosztás O&M és hibaelhárítás vasúti tranzitban, adatközpontokban és nagy kereskedelmi komplexumokban.
A munka megkezdése előtt ellenőrizze a mérendő áramkör feszültségszintjét. Nagyfeszültségű műveleteknél szigorúan kövesse a kikapcsolási és feszültségellenőrzési eljárásokat; kisfeszültségű, feszültség alatti munkát szakképzett villanyszerelőnek kell elvégeznie megfelelő szigetelésvédelem mellett.
Nyissa ki a tekercs csatlakozóját, tekerje teljesen a rugalmas tekercset a mért vezeték köré, és győződjön meg arról, hogy nincs csavarodás vagy átfedés. Ezután rögzítse biztonságosan a csatlakozót, biztosítva, hogy az illeszkedő felületek tökéletesen illeszkedjenek egymáshoz.
Csatlakoztassa a tekercs kimeneti vezetékeit az integrátor megfelelő kivezetéseihez a jelöléseknek megfelelően, ügyelve a helyes polaritásra (pozitív/negatív).
Csatlakoztassa a tápegységet az integrátorhoz, és csatlakoztassa az integrátor kimenetét a mérőműszerhez, az adatgyűjtő terminálhoz vagy más berendezéshez. Miután ellenőrizte, hogy az összes vezeték helyes-e, kapcsolja be a mérőberendezést, és ellenőrizze, hogy az adatkijelzés normális-e; akkor a telepítés befejeződött.
A rugalmas osztott magos transzformátor csak váltakozó áram mérésére alkalmas; nem használható DC állandó áram érzékelésére.
A tekercs beszerelésekor ügyeljen arra, hogy az illeszkedő felületek tiszták és törmelékmentesek legyenek, és hogy a tekercs teljesen a helyére van zárva; ennek elmulasztása befolyásolja a mérési pontosságot.
Ne hajlítsa meg vagy törje össze túlzottan a tekercset; ne karcolja meg éles tárgyakkal a szigetelőköpenyt, hogy elkerülje a szigetelés károsodását és a kapcsolódó biztonsági veszélyeket.
A Rogowski tekercs szekunder oldala feszültségkimenetet biztosít; a rövidzárlat szigorúan tilos. Kösse be a mellékelt integrátort az előírásoknak megfelelően, hogy elkerülje a helytelen polaritás okozta károsodást.

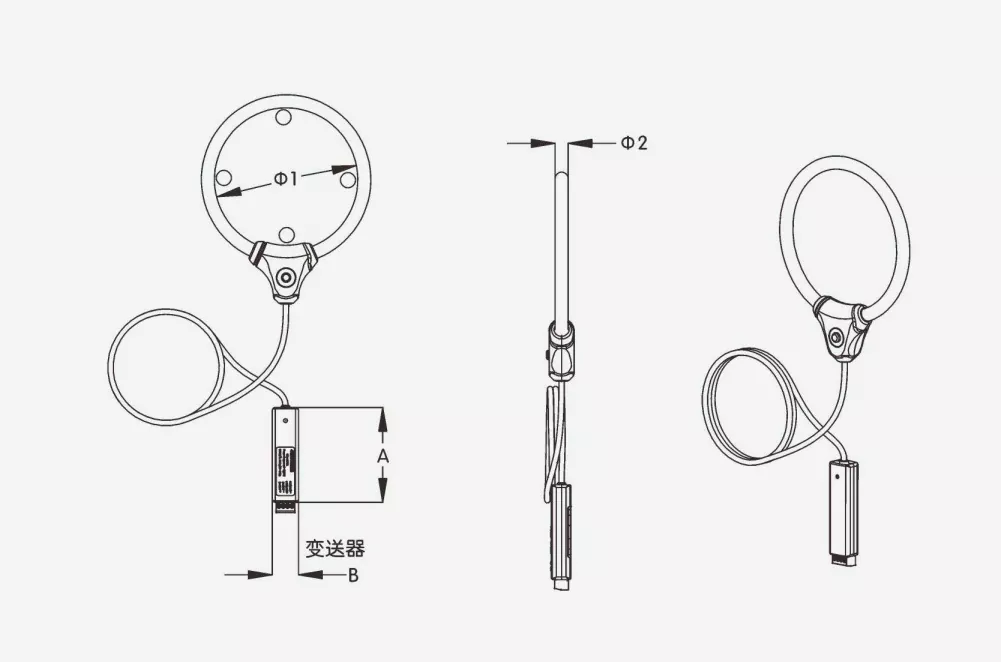

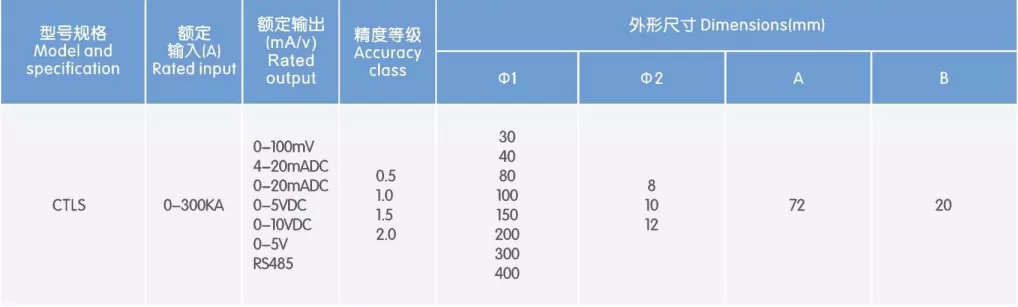

Rugalmas tekercstest: nagy szilárdságú, többszálú zománcozott huzallal tekercselve, lángálló, rugalmas szigetelőköpenybe burkolva; ellenáll a hajlításnak és öregedésnek, és alkalmazkodik a bonyolult beépítési szögekhez.
Precision Mating Connector: Nagy szilárdságú műszaki műanyag ház beépített precíziós reteszelő mechanizmussal; szoros illeszkedést biztosít alacsony mágneses reluktanciával; kényelmes push-to-lock kialakítással rendelkezik.
Dedikált integráló modul: Ipari minőségű jelfeldolgozó chipet használ, amely alacsony hőmérsékleti eltolódást és nagy stabilitást kínál; tápfeszültség-jelző lámpát és egyértelműen felcímkézett csatlakozókat tartalmaz a vezetékezési hibák minimalizálása érdekében.
Megerősített kábelkialakítás: A tekercs és az integrátor közötti összekötő kábelek meg vannak erősítve a hajlítás és húzás ellen; ellenállnak a feszültségnek és az öregedésnek, így alkalmasak összetett helyszíni vezetékezési környezetekre.
1. kérdés: Mi a különbség a Rogowski tekercs és a szabványos áramváltó között?
V: A szabványos áramváltók vasmagos mágneses áramkörre támaszkodnak, és hajlamosak a mágneses telítésre; jellemzően merev, rögzített szerkezettel rendelkeznek, amely az áramkör leválasztását igényli a telepítéshez. Ezzel szemben a Rogowski tekercs üreges, rugalmas szerkezettel rendelkezik, amely immunis a mágneses telítésre, széles mérési tartományt kínál, és lehetővé teszi a nyitott és zárt telepítést, így ideális nagy áramerősségű alkalmazásokhoz, utólagos felszerelési projektekhez és speciális telepítési forgatókönyvekhez.
2. kérdés: Használható-e a rugalmas osztott magos transzformátor energiamérésre?
V: A Standard Class 0,5 termékek általános energiafogyasztásra és áramfigyelésre alkalmasak. A nagy pontosságú mérési alkalmazásokhoz, amelyek kereskedelmi elszámolást foglalnak magukban, a 0.2 osztályú nagy pontosságú változat testreszabható; kérjük, előre jelezze ezt a követelményt.
Q3: Használható nagyfeszültségű kapcsolóberendezésben? V: Igen, de a rendszer feszültségszintjének megfelelő szigetelési besorolású tekercset kell választania; emellett a telepítést és az üzemeltetést szakképzett személyzetnek kell elvégeznie, szigorúan betartva a nagyfeszültségű munkákra vonatkozó biztonsági előírásokat.
4. kérdés: Megvásárolható a tekercs külön, integrátor nélkül?
V: Igen, a tekercsek vagy az integrátorok egyenként is megvásárolhatók; azonban kérjük, ellenőrizze az interfész- és jelkompatibilitási követelményeket meglévő berendezéseivel, mielőtt feladná a rendelést. Speciális energiaminőség-vizsgálati projekt egy járműgyártó bázis bélyegző műhelyéhez a Ningbo Hangzhou-öböl új területén
Projekt neve: Inrush áramészlelés és speciális áramminőség-teszt egy bennszülött márkájú járműgyártó bázis bélyegző műhelyében a Ningbo Hangzhou-öbölben, New Area területén
Helyszín: Járműgyártó Ipari Park, Hangzhou Bay New Area, Ningbo City, Zhejiang tartomány
Megvalósítás dátuma: 2024. szeptember

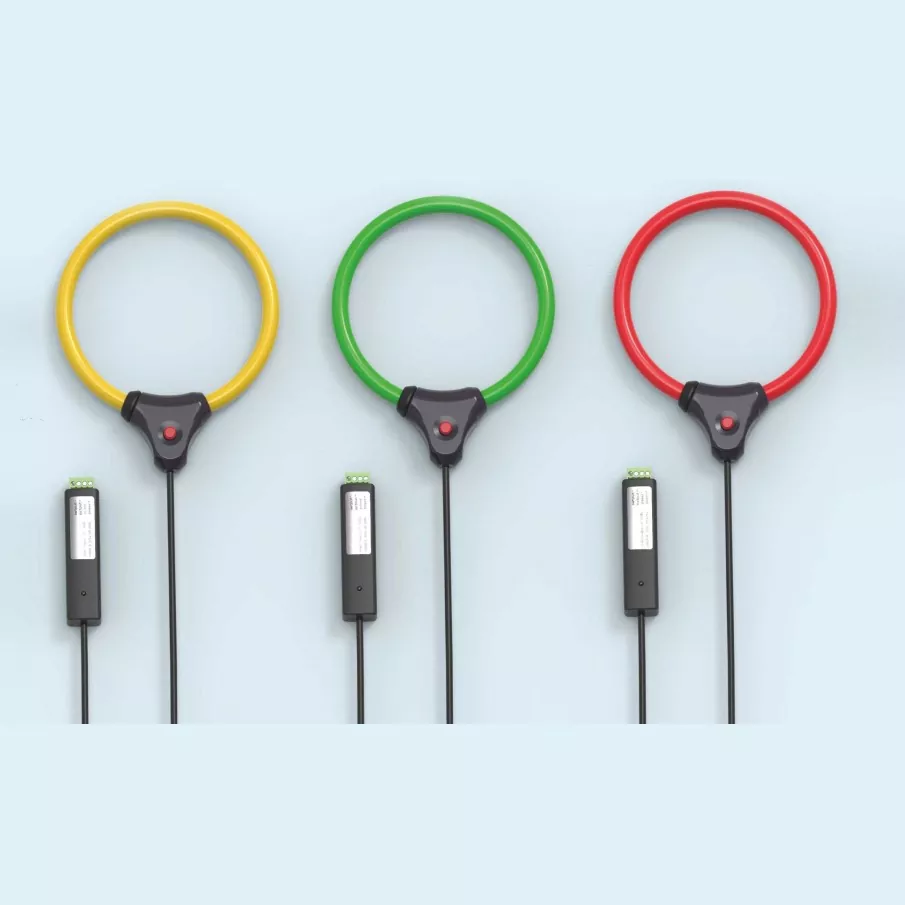

Felhasznált termékek: Háromfázisú, rugalmas, osztott magos Rogowski tekercskészlet (színkóddal sárga/zöld/piros; dedikált külső integrátorokkal felszerelt)
A sajtolóműhely négy nagyméretű, 2000 tonnás mechanikus présgéppel van felszerelve, amelyek jellemzően nagy teherbírású impulzusterhelést képviselnek. Mindegyik főmotor névleges teljesítménye 250 kW, és a bélyegzési löket során a csúcsáram meghaladhatja a névleges áram hatszorosát. 2024 elején a műhely gyakori problémákat tapasztalt, beleértve a kisfeszültségű gyűjtősín csatornák rendellenes hőmérséklet-emelkedését, a meddőteljesítmény-kompenzációs szekrényekben a kontaktorok ablációját, valamint a közeli precíziós méretellenőrző berendezések zavar okozta hibajelzéseit. A tulajdonos megbízott egy külső teljesítményvizsgáló ügynökséget, hogy végezzen átfogó energiaminőség-tesztet minden működési körülmény között a bekapcsolási áram hullámformáinak és harmonikus adatainak pontos rögzítése érdekében, ezáltal biztosítva a szükséges adatokat a későbbi energiaminőség-csökkentési stratégiák támogatásához.
Komplex impulzusterhelési feltételek; tranziens jelek rögzítésére nem képes hagyományos transzformátorok
A hagyományos vasmagos áramváltók nagy hiszterézissel és szűk mérési sávszélességgel rendelkeznek; csak az állandósult állapotú teljesítmény-frekvencia áramokat képesek felfogni. Nem képesek pontosan rögzíteni az ezredmásodperces szintű bélyegző beindulási áram hullámformáit vagy pontosan mérni a magasrendű harmonikus tartalmat, így a tesztadatok nem elegendőek a hibák kiváltó okainak elemzéséhez.
Nehézségek a nagy keresztmetszetű gyűjtősínek leválasztásában; a kikapcsolási tesztelés hatalmas termelési veszteséggel jár
A műhely fő bejövő vezetéke téglalap alakú rézsínekből áll (specifikáció: 3×120×10 mm). A hagyományos ablakos (átmenő lyukú) transzformátorok felszerelése a gyűjtősínek szétszerelését és az elektromos vezetékek leválasztását igényelné. Becslések szerint egy gyártósoronkénti 12 órás áramkimaradás az egymillió RMB-t meghaladó közvetlen termelési veszteséget eredményezne – ami a tulajdonos számára teljesen elfogadhatatlan.
Korlátozott hely a szekrényben; a merev vizsgálóberendezések beszerelése korlátozott Az áramelosztó szekrényeken belül a gyűjtősínek távolsága szűk, a környező megszakítók és sorkapcsok sűrűn be vannak csomagolva. A merev, leszorítós áramváltók terjedelmesek, és jelentős működési helyet igényelnek, ami megnehezíti a megfelelő felszerelésüket, és bonyolítja a teszt telepítést.
Nagy igények a többcsatornás szinkron tesztelésre; a jel konzisztenciáját nehéz biztosítani.
A fáziskiegyensúlyozatlanság és fáziskülönbség pontos elemzéséhez háromfázisú áramok szinkron felvétele szükséges. A hagyományos osztott típusú tesztszondák gyakran szenvednek jelentős eltérésektől a tekercselési paraméterekben és nagy integrációs hibáktól, ami az adatok gyenge szinkronizálásához vezet a fázisok között – olyan tényezők, amelyek közvetlenül veszélyeztetik az energiaminőség-elemzés eredményeinek pontosságát.
Az "élő tesztelés, a széleskörű kompatibilitás, a nagy pontosság és a széles sávszélesség" ipari helyszíni követelményeinek teljesítése érdekében a projekt egy háromfázisú, rugalmas, rögzíthető Rogowski-tekercskészletet használ külső, dedikált integrátorral. Ez a beállítás szabványos jelet ad ki egy hordozható áramminőség-elemzőhöz, lehetővé téve a folyamatos, 72 órás tesztelést minden működési körülmény között.
Core Solution Design
Rugalmas szorítószerkezet: A tekercsek hajlékonyak és hajlíthatók vagy formázhatók, hogy közvetlenül a téglalap alakú sínek köré tekerjenek. A telepítés végrehajtható feszültség alatt álló áramkörökön a szabványos biztonsági eljárásokat követve, így nincs szükség a gyűjtősínek szétszerelésére vagy az áramellátás leállítására.
Nagy pontosságú osztott típusú integrátor: Egy külső integrációs modul precíz integrációs számításokat végez, a tekercs differenciáljelét szabványos feszültségjellé alakítva, amely közvetlenül kompatibilis a fő áramminőség-elemzők bemeneti interfészeivel.
Széles sávszélességű mérési képesség: A hatékony mérési frekvencia tartomány 5 Hz-től 1 kHz-ig terjed, lehetővé téve a tranziens túlfeszültségek és harmonikusok pontos rögzítését (2-25. sorrend), teljes mértékben megfelelve az áramminőség-vizsgálati szabványoknak.
Színkódolt kialakítás: A sárga, zöld és piros tekercsek megfelelnek a három fázisnak, minimalizálva a helyszíni vezetékezési hibákat, és jelentősen javítva a tesztelés hatékonyságát és a fázisadatok pontosságát.
Gyors telepítés nulla állásidővel; nincs hatással a normál termelésre. A flexibilis tekercsek bepattintható kialakításúak, így közvetlenül a gyűjtősínek köré lehet őket rögzíteni. Okleveles villanyszerelők végzik a telepítést a kisfeszültségű feszültség alatti munka protokollok szerint, nem igényel áramkimaradást vagy az elosztó alkatrészek szétszerelését. Egyetlen háromfázisú készlet üzembe helyezése mindössze 15 percet vesz igénybe, lehetővé téve, hogy a műhely gyártósora normálisan működjön a teszt alatt, nulla teljesítményveszteség nélkül.
Rugalmas alkalmazkodás a szabálytalan alakú vezetékekhez; könnyű telepítés szűk helyeken. A rugalmas tekercstest tökéletesen alkalmazkodik a téglalap alakú rézsínek körvonalaihoz, lehetővé téve a könnyű beszerelést még szűk, nagy alkatrészsűrűségű és korlátozott munkaterületű szekrényekben is; ez alapvetően megoldja azt az iparági kihívást, ahol a merev áramváltók nem illeszkednek szabálytalan vezetőkre vagy szűk környezetbe.
A széles sávszélességgel és nagy pontossággal rendelkező eszköz – dedikált integrátorral párosítva – kiváló mérési linearitást és lapos frekvencia-válasz jellemzőket kínál. Pontosan rögzíti az ezredmásodperces szintű impulzuscsúcs áramokat és a teljes hullámformákat a bélyegzési műveletek során, és pontosan méri a harmonikus tartalmat. ≤0,5%-os mérési hibájával teljes mértékben megfelel a professzionális áramminőség-vizsgálat pontossági követelményeinek.
A kiváló háromfázisú konzisztencia megbízható szinkron tesztadatokat biztosít. A tekercsek gyártása egységes tekercselési eljárással történik, és az integrátor paraméterei szigorúan illeszkednek és kalibrálva vannak. A három fázis közötti szinkronizálási hiba kevesebb, mint 1 ms, ami lehetővé teszi a fáziskülönbségek és az áramkiegyensúlyozatlanság pontos rekonstrukcióját, ezáltal biztosítva az áramminőség-elemzés eredményeinek tudományos érvényességét és pontosságát.
Hordozható és strapabíró, többszörös felhasználásra többféle forgatókönyvben. Az egész rendszer könnyű és könnyen hordozható, robusztus nyitó/záró mechanizmussal rendelkezik, amelyet a gyakori használathoz terveztek. Ideális külső tesztelő ügynökségek általi használatra különféle ipari telephelyeken és áramköri specifikációkban. Magas újrafelhasználhatósága jóval alacsonyabb teljes birtoklási költséget eredményez, mint a hagyományos vizsgálati módszereké.
A hibák kiváltó okának meghatározása: A folyamatos, 72 órás, teljes üzemi körülmények között végzett tesztelés során a rendszer pontosan rögzítette az 1860A-es csúcsáramot (körülbelül a névleges érték 6,2-szerese) a prés bélyegzési üteme alatt. Azt is megállapította, hogy az 5. és 7. harmonikus szint 12%-kal, illetve 8%-kal lépte túl a határértékeket, ezáltal tisztázva a gyűjtősín túlmelegedésének, a kontaktor ablációjának és a precíziós berendezésekkel való interferenciának kiváltó okait.
Hatékony mérséklő megoldások megvalósításának támogatása: A pontos tesztadatok alapján az ügyfél Active Power Filtereket (APF) és dinamikus meddőteljesítmény kompenzáló eszközöket telepített. Az utólagos felszerelést követően a gyűjtősínek átlagos hőmérséklet-emelkedése 12°C-kal, a kontaktor abláció miatti meghibásodási arány 85%-kal csökkent, a precíziós vizsgálóberendezések interferencia okozta hibaproblémái pedig teljesen megoldódtak.
Jelentősen csökkenti a teljes tesztelési költséget: A hagyományos, áramkimaradást igénylő tesztelési módszerekkel összehasonlítva ezzel az élő tesztelési módszerrel körülbelül 1,2 millió RMB termelési kapacitáskiesést sikerült elkerülni. Ezenkívül a tesztelés munkaköltségei 60%-kal csökkentek, a tesztelési ciklus pedig lerövidült... A tesztelés időtartama három napról fél napra csökkent, ami jelentős előnyöket mutat a hatékonyság és a költséghatékonyság terén.
A berendezés újrafelhasználhatóságának értéke teljes mértékben megvalósult; a rendszert ezt követően több körben is bevezették az energiaminőség-ellenőrzés során a létesítmény hegesztő- és végső összeszerelési műhelyeiben. Sikeresen befejezte a tesztelést 12 helyszínen, 100%-os működési sebességgel és állandóan stabil mérési pontossággal, így a létesítmény alapvető, szabványos eszközévé vált a létesítmény O&M ellenőrzéséhez.
A háromfázisú, rugalmas, osztott magú Rogowski tekercs külső integrátorral egy speciális, mageszköz az ipari áramminőség tesztelésére, a nagyáramú tranziens észlelésére és az áramelosztási hibák hibaelhárítására. Hatékonyan oldja meg a hagyományos vizsgálóberendezésekhez kapcsolódó három fő fájdalompontot: az áramkimaradás követelményét, a rossz alkalmazkodóképességet és a pontatlan tranziens méréseket. Megfelel a külső tesztelő ügynökségek hordozható, újrafelhasználható berendezésekkel kapcsolatos professzionális igényeinek, ugyanakkor megfelel az ipari vállalkozások által tapasztalt különféle forgatókönyveknek – az ad hoc teszteléstől az online megfigyelésig. Végső soron precíz, megbízható adatokat biztosít a hibadiagnózis, az energiahatékonyság optimalizálásának és az áramelosztó rendszereken belüli energiaminőség-menedzsment támogatásához.
