A kör alakú maradékáram-transzformátor integrált, zárt hurkú szerkezettel és nagy áteresztőképességű maggal rendelkezik, amely lehetővé teszi a kismértékű maradékáramok pontos észlelését (milliamperes szinten), stabil jelkimenettel és erős interferencia-ellenállással. A terméksorozat a nyílásméretek széles skáláját kínálja, hogy megfeleljen a különféle kábelátmérőknek és gyűjtősín méreteknek.

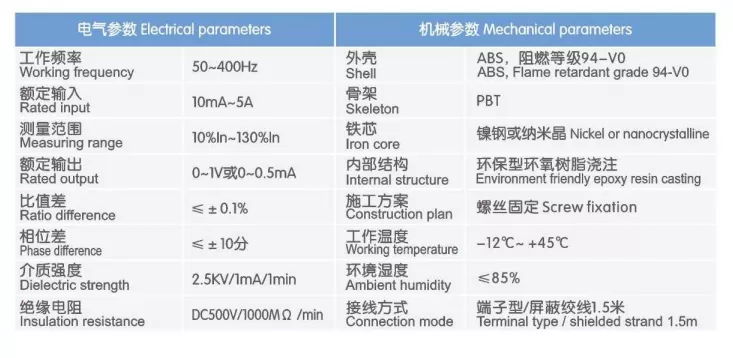

1. Nagy érzékenységű nulla szekvencia érzékelés
A nagy áteresztőképességű maganyagot használó készülék légrés nélküli folyamatos mágneses áramkörrel és kiváló mágnesezési görbe linearitással rendelkezik. Pontosan azonosítja a milliamper szintű maradékáram jeleket nagy érzékenységgel és alacsony hibaaránnyal, hatékonyan megelőzve a téves riasztásokat és a kihagyott észleléseket. Erősen ellenáll a külső elektromágneses interferenciának, stabil, pontos jelkimenetet tart fenn összetett elosztási környezetben is, megbízható adatokat szolgáltatva a földzárlat-védelmi és tűzjelző rendszerek számára.
2. Integrált zárt hurkú szerkezet
Az egység zárt hurkú gyűrűs kialakítást alkalmaz folyamatos mágneses áramkörrel, amely kiváló mérési pontosságot és stabilitást kínál az osztott magos (nyitható) kialakításokhoz képest. A ház nagy szilárdságú, égésgátló műszaki műanyagból fröccsöntött, a belső tér epoxigyanta bevonattal van lezárva. Ez biztosítja a nedvességgel, porral és öregedéssel szembeni ellenállást, ami minimális hőeltolódást és egyenletes teljesítményt eredményez a hosszú távú működés során – így ideális az áramelosztó szekrényekben történő folyamatos használatra.

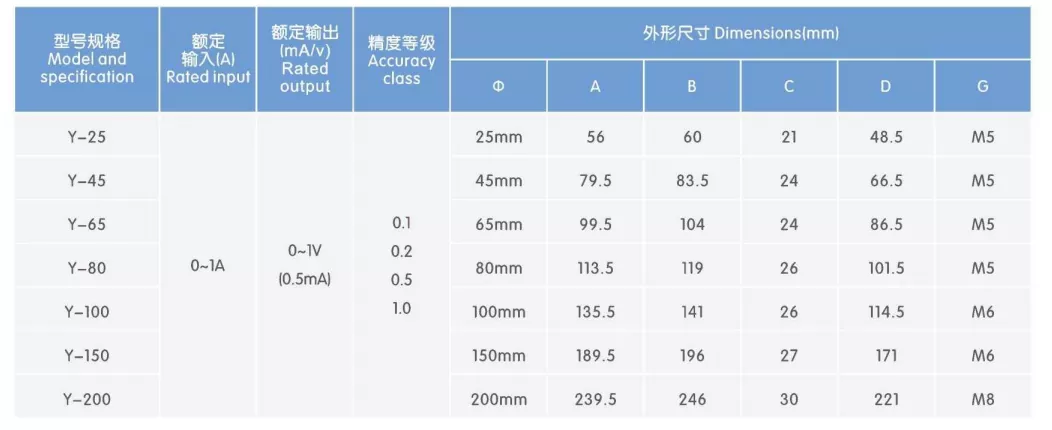

3. Átfogó rekesznyílás
A nyílásméretek széles választéka áll rendelkezésre, a leágazó áramkörök kis furatú modelljétől a fő bejövő vezetékek nagy furatú modelljéig. Különböző vezetékezési követelményeknek felelnek meg, beleértve az egyetlen kis átmérőjű kábelt, több nagy nyomtávú kábelt és a téglalap alakú gyűjtősíneket. Az elosztóhálózat minden szintjére alkalmas – a terminálfiókoktól a fő bejövő szekrényekig – a sorozat rugalmas választékot kínál, hogy megfeleljen a különböző projektek speciális telepítési igényeinek.
4. Alapra szerelt kivitel
A termék beépített rögzítőaljzattal rendelkezik, amely lehetővé teszi a gyors és biztonságos csavarozást az áramelosztó szekrényekben, így biztosítva a stabil, ingadozásmentes telepítést. Oldalra szerelt szabványos kivezetésekkel, egyértelmű feliratozással az egyszerű, kényelmes vezetékezés érdekében. Közvetlenül kompatibilis a hagyományos elektromos tűzfigyelő érzékelőkkel, földzárlat-relékkel és tűzfigyelő központokkal – így nincs szükség további adapterekre, és jelentősen megnöveli a telepítés és az üzembe helyezés hatékonyságát.
Válassza ki a megfelelő nyílásméretű transzformátormodellt a felügyelt áramkörben található kábelek specifikációi és mennyisége alapján;
Vezesse át az áramkör összes feszültség alatt álló vezetőjét (fázisvezeték + nullavezeték) a transzformátor nyílásán ugyanabban az irányban; szigorúan ügyeljen arra, hogy a védőföldelés (PE) vezeték ne menjen át;
Használjon csavarokat a szerelőaljzaton keresztül a transzformátor vízszintes rögzítéséhez az áramelosztó szekrényen belüli szerelőgerendára vagy szigetelőlapra;
Csatlakoztassa a másodlagos kimeneti vezetékeket a felügyeleti érzékelőhöz vagy a védőeszközhöz a sorkapcsok polaritásjelzéseinek megfelelően, ügyelve arra, hogy minden csatlakozás biztonságos legyen.
Háromfázisú négyvezetékes áramkörök esetén mindhárom fázisvezetéknek és a nullavezetéknek egyszerre és ugyanabban az irányban kell áthaladnia a nyíláson; egyfázisú áramkörök esetén a fázisvezetéknek és a nullavezetéknek együtt kell áthaladnia; ellenkező esetben a maradékáram nem érzékelhető megfelelően;
Biztosítson megbízható érintkezést a másodlagos oldali vezetékeknél, és kerülje a megszakadt áramkörű működést; megakadályozza az erős ütéseket vagy zúzódást a telepítés során, hogy elkerülje a vasmag mágneses tulajdonságainak károsodását;
Beltéri szekrénybe szereléshez tervezték; kültéri vagy nedves környezetben további vízszigetelési intézkedésekre van szükség.
Elektromos tűzfigyelő rendszerek: Valós idejű maradékáram-felügyelet és küszöb alapú riasztások elosztó áramkörökhöz minden szinten; megakadályozza az elektromos tüzeket és gondoskodik a tűzvédelmi előírások betartásáról;
Alacsony feszültségű földzárlatvédelmi rendszerek: földzárlat-relékkel párosítva kioldják az áramköröket szivárgási hibák észlelésekor, megelőzve ezzel a személyzet áramütésének veszélyét;
Tűzvédelmi tápegység-felügyeleti rendszerek: Figyeli a dedikált tűzvédelmi elosztó áramkörök maradékáramát és működési állapotát, biztosítva a tűzvédelmi berendezések megbízható áramellátását;
Ipari áramelosztás biztonsági megfigyelése: észleli a szivárgást a gyári gyártósorokban és az áramellátó berendezések áramköreiben, korán azonosítja a szigetelés elöregedésének kockázatait;
Intelligens épületek áramelosztása: Szivárgásra figyelmeztet, és támogatja az áramelosztó rendszerek biztonságos üzemeltetését és karbantartását kereskedelmi komplexumokban, irodaházakban és lakóközösségekben.
A körkörös maradékáram-transzformátorok teljes sorozatát a vonatkozó nemzeti szabványok szigorú betartásával tervezték és gyártják. A gyár elhagyása előtt minden egység több teszten esik át – beleértve a pontossági kalibrálást, a teljesítmény-frekvencia-tűrési feszültséget és a szigetelési teljesítmény ellenőrzését – a stabil és megbízható teljesítmény biztosítása érdekében. Támogatja a nem szabványos testreszabást; Az olyan paraméterek, mint a belső furat méretei, az átalakítási arányok és a kimeneti jelek, beállíthatók a speciális követelményeknek megfelelően.
Egy professzionális műszaki csapat útmutatást ad a modell kiválasztásához és az értékesítés utáni műszaki támogatáshoz.
Tartalmaz egy év garanciát, amely biztosítja a termék minőségét.
Projekt neve: Elektromos tűzfigyelő rendszer utólagos felszerelése a "Chengdong Times Square" kereskedelmi komplexumban
Fekvése: prefektúra szintű város Kelet-Kínában
Üzembe helyezés dátuma: 2025 június
Felhasznált termékek: Körkörös maradékáram-transzformátorok teljes választéka (nulla sorrendű áramváltók)
A 2012-ben épült kereskedelmi komplexum összesen körülbelül 72 000 m² alapterületű, egy alagsori szintű szupermarketből, valamint négy emeleten található kiskereskedelmi és étkezőrészekből áll, összesen 326 áramelosztó áramkörrel. Az eredeti elosztórendszerből korából adódóan hiányoztak a szabványos hibaáram-figyelő eszközök; kizárólag a fő bejövő áramkör földzárlati megszakítójára (ELCB) támaszkodott a hibakioldáshoz, ami lehetetlenné tette a korai figyelmeztetést vagy a hibahelyek pontos meghatározását.
A 2024-es esős évszakban a bevásárlóközpont többszörösen megmagyarázhatatlan főmegszakítást szenvedett földszivárgás miatt. A hibaelhárításhoz egyenként le kellett vágni az áramkörök áramellátását a teszteléshez – esetenként több mint négy órát vett igénybe –, ami súlyosan megzavarta a normál üzleti működést. Ezenkívül a helyi tűzvédelmi hatóságok egy éves ellenőrzés során megállapították, hogy a projekt nem felelt meg a GB 14287.2-2014 (Elektromos tűzfigyelő rendszerek – 2. rész: Maradékáram-típusú elektromos tűzfigyelő érzékelők) kötelező követelményeinek, és a kötelező korrekciós intézkedést meghatározott időn belül nem tette meg.
Következésképpen a projektgazdák 2025-ben kezdeményezték az elektromos tűzfigyelő rendszer átfogó felújítását. Az összes kisfeszültségű elosztó kimeneti áramkörre körkörös hibaáram-transzformátorokat szereltek fel, amelyek elektromos tűzfigyelő érzékelőkkel és egy háttérfigyelő rendszerrel vannak integrálva, lehetővé téve a valós idejű maradékáram-felügyeletet, a küszöb túllépési riasztásokat az összes áramkörön és a hiba lokalizációját.
A többszintű maradékáram-felügyelet hiánya; képtelenség korai figyelmeztetést adni a lehetséges veszélyekre. Az eredeti rendszer csak a fő bejövő vezetéknél biztosította a szivárgásvédelmet, az elágazó áramkörökön nem volt hibaáram-érzékelő. Az olyan veszélyeket, mint a szigetelés elöregedése és a berendezések szivárgása nem lehetett korán észlelni; A problémákat csak akkor azonosították, amikor a hiba a megszakító kioldásáig fajult, ami jelentős késést eredményezett a veszélyek megelőzésében és ellenőrzésében. A rejtett szivárgási hibákat nehéz megtalálni, ami rendkívül alacsony hibaelhárítási hatékonyságot eredményez. A bevásárlóközpontok számos áramelosztó áramkörrel és összetett vezetékekkel rendelkeznek; ha szivárgási hiba lép fel, a hibaelhárításhoz egyenként le kell vágni az áramkörök áramellátását. Egyetlen hiba elhárítása átlagosan több mint négy órát vesz igénybe. A gyakori áramkimaradások súlyosan megzavarják az üzletek működését, az étel- és italbérlők pedig többször szenvedtek veszteséget az alapanyagok megromlása miatt.
A tűzbiztonsági átvételi szabványok be nem tartása szabályozási kockázatokat rejt magában. A hatályos tűzbiztonsági előírások sűrűn lakott kereskedelmi helyeken hibaáram alapú elektromos tűzjelző berendezések telepítését írják elő. Az eredeti rendszerből hiányzott ez a funkció – ez a tűzbiztonsági átvétel kritikus hibája –, ami a javítási kényszerzárás veszélyét jelentette.
A vezetékek elöregedése növeli a szivárgás kockázatát. Az épület több mint egy évtizede üzemel, néhány kábel szigetelése elöregedett vagy nedvességkárosodást szenvedett. A szivárgás veszélye különösen akut a föld alatti szupermarket területén a magas páratartalom miatt, ami tűzveszélyt okozhat.
A teljes áramköri lefedettség biztosítása érdekében hat specifikációt választottak ki a kör alakú maradékáram-transzformátorok (belső átmérő alapján), a különböző áramkörök kábelspecifikációihoz és terhelési típusaihoz igazítva. Az alapvető tervezési elvek a következők:
Nulla-sorozat mérési elve: Minden fázisvezeték és a nullavezeték ugyanabban az irányban halad át a transzformátor nyílásán. Normál működés mellett a vektorösszeg nulla; ha szivárgás lép fel, a maradékáram jelet indukál, amely a felügyeleti detektorhoz kerül.
Többszintű riasztási küszöbértékek: A riasztási küszöbérték 300 mA a sorkapocsáramkörök és 1A–2A a főáramkörök esetében, egyensúlyba hozva a téves riasztások megelőzésének szükségességét a korai hibajelzéshez szükséges érzékenységgel.
Lángálló szigetelési kialakítás: A transzformátorház magas hőmérsékletnek ellenálló, égésgátló anyagból készült, amely alkalmas az áramelosztó szekrényeken belüli zárt, magas hőmérsékletű környezetre; szigetelési teljesítménye megfelel az alacsony feszültségű elektromos biztonsági előírásoknak.
Szabványos telepítés: Az egységek beépített rögzítőalappal rendelkeznek az elosztószekrények belsejében történő csavarozáshoz; A terminálok szabványos dugaszolható kialakítással rendelkeznek, ami kényelmes telepítést és biztonságos csatlakozást biztosít.
Átfogó specifikáció lefedettség különféle kábelezési forgatókönyvekhez: A választék a kis furatú (φ25 mm) és a nagy furatú (φ200 mm) modellekig terjed, így tökéletesen illeszkedik minden áramkörhöz a világítási ágtól a fő bejövő vezetékekig. A szabványosított ellátás szükségtelenné teszi az egyedi gyártást, ezáltal lerövidíti az építési időt. Stabil mérési pontosság és alacsony téves riasztási arány: Az egyenletesen elosztott tekercsekkel ellátott, nagy áteresztőképességű toroid mag alkalmazása kiváló linearitást biztosít a maradékáram mérésében és az alacsony áramerősségű jelek pontos észlelését. Az üzembe helyezés utáni adatok azt mutatják, hogy a riasztási pontosság meghaladja a 96%-ot, és nincs olyan gyakori téves riasztás, amely megzavarná a normál energiahasználatot.
Kényelmes telepítés minimális áramkimaradás mellett: Az átvezetéses kialakítás az alapra szerelhető rögzítéssel kombinálva lehetővé teszi a telepítést úgy, hogy csak a megszólított áramkört kapcsolja le; az átlagos telepítési idő transzformátoronként körülbelül 15 perc. A teljes projekt mindössze 12 nap alatt – jóval az ütemterv előtt – befejeződött, minimálisra csökkentve a bevásárlóközpont üzleti tevékenységére gyakorolt hatást.
Lángálló és magas hőmérsékletnek ellenálló, zord szekrénykörnyezethez is alkalmas: A ház égésgátló műszaki műanyagból készült, míg a mag és a tekercsek epoxigyantába vannak zárva a nedvesség elleni védelem érdekében. Az egység az áramelosztó szekrények zárt, magas hőmérsékletű (40°C feletti) környezetében hosszú távú működés közben is megőrzi szigetelési teljesítményét és mérési pontosságát romlás nélkül.
Integráció háttérrendszerekkel a vizuális O&M-hez: A transzformátor kimeneti jelei az elektromos tűzfigyelő érzékelőkbe táplálkoznak, és a tűzjelző helyiség háttérrendszerében aggregálódnak. Ez lehetővé teszi az egyes áramkörök maradékáram-értékeinek valós idejű monitorozását; ha túllépik a határértékeket, egy automatikus felugró riasztás megjeleníti az adott áramkör helyét, lehetővé téve az O&M személyzete számára, hogy azonnal meghatározza a hibát.
Sikeresen átesett a tűzvédelmi szakirányú átvételi ellenőrzésen: A rendszer az utólagos beépítést követően átment a helyi tűzoltóság elektromos tűzvédelmi szakirányú átvételi ellenőrzésén. A maradékáram-felügyeleti funkciók, a riasztási logika és a fokozatos védelmi sémák mind megfelelnek a GB 14287 szabványnak, teljes mértékben megoldva a korábbi megfelelési problémákat.
Jelentősen javult a hiba korai figyelmeztetése és lokalizálási hatékonysága: 2025 végéig a rendszer 27 esetben adott ki korai figyelmeztetést a túlzott maradékáram miatt (19 esetben a bérlő berendezések szigetelési hibái, 8 esetben pedig a nedvesség vagy a vezetékek öregedése). Az O&M személyzete a riasztási áramkör alapján közvetlenül azonosíthatja a hibákat; az átlagos hibaelhárítási idő 20 perc alá csökkent, ami 85%-os hatékonyságnövekedést jelent.
Elektromos tűzveszély zárt hurkú kezelése: Minden szivárgási veszélyt elhárítottak, mielőtt bármilyen áramkör kioldott volna. Az utólagos átalakítás óta nem volt szivárgás okozta nem tervezett áramkimaradás, és a föld alatti szupermarket területén a nedvesség okozta szivárgási kockázatokat hatékonyan ellenőrizték, így egész évben nulla elektromos biztonsági baleset történt. Az üzemeltetési és karbantartási költségek jelentősen csökkennek; nincs szükség a szivárgási hibák kézi, áramkörönkénti hibaelhárítására, ezáltal minimalizálva az áramkimaradások okozta kereskedői veszteségeket és csökkentve a kézi ellenőrzési költségeket. A berendezés stabilan működik, sérülés és jeleltolódás nélkül, minimális karbantartást igényel.
A kör alakú maradékáram-transzformátor az elektromos tűzfigyelő rendszerek magérzékelő elemeként szolgál, és széles körben alkalmazható különféle alacsony feszültségű áramelosztási környezetekben, beleértve a kereskedelmi épületeket, lakóépületeket, ipari létesítményeket és önkormányzati helyszíneket. A nulla sorrendű mérési elvet alkalmazva pontosan érzékeli az áramkörökben a kis szivárgási jeleket, lehetővé téve a lehetséges elektromos tűzveszély korai észlelését, figyelmeztetését és elhárítását.
Átfogó modellválasztáson, szabványos telepítésen és szisztematikus integráción keresztül ez a projekt bebizonyította a körkörös hibaáram-transzformátorok nagyfokú alkalmazkodóképességét és megbízhatóságát az elöregedő kereskedelmi komplexumok felújításában, és bebizonyította, hogy a kisfeszültségű áramelosztó rendszerek tűzbiztonságának javításához nélkülözhetetlen alkatrészek.
