Sok régebbi áramelosztó helyiségben, műhelyben és épületben szükség van fogyasztásmérés, online felügyelet vagy földzárlatvédelem hozzáadására. A legnagyobb kihívást az áramváltók telepítése jelenti:
Az áramszünet kérelmezése hosszadalmas folyamatot igényel; egy gyár vagy szupermarket egyetlen napos leállása több tízezertől akár százezres nagyságrendű veszteséget is okozhat.
A szabványos átmenő lyukú transzformátorok megkövetelik a kábelek leválasztását és a gyűjtősínek eltávolítását – ez a munkaigényes folyamat, amely a meglévő vezetékek károsodását okozhatja.
A szűk szekrénybelsők gyakran nem hagynak helyet a kábelek szabványos transzformátorokon való átvezetéséhez, és a vezetékek átirányítása időt és anyagokat is pazarol.
Ideiglenes ellenőrzések vagy hibaelhárítás szükségessé teszi az eszköz telepítését, majd eltávolítását, ami nem hatékony, oda-vissza munkafolyamatot eredményez.
Befogó áramváltóink megoldják ezeket a problémákat: egyszerűen nyissa ki a pofákat, rögzítse a kábelre vagy a gyűjtősínre, és rögzítse a vezetékeket. A telepítéshez nincs szükség áramszünetre vagy a meglévő vezetékek módosítására, ami gyakorlatilag megkétszerezi a telepítés hatékonyságát.
1. Valódi "élő" telepítés
Az osztott magos kialakításnak köszönhetően nincs szükség kábelek vágására vagy gyűjtősínek szétszerelésére; megfelelő biztonsági eljárásokkal közvetlenül az élő vezetékekre rögzíthető. Ez megtakarítja a kimaradási alkalmazásokhoz és a vezetékek szétszereléséhez kapcsolódó jelentős költségeket, és több mint 70%-kal lerövidíti a projektek ütemezését, így ideális az energiaellátó rendszerek utólagos felszereléséhez olyan gyárakban, kórházakban, adatközpontokban és szupermarketekben, amelyek nem engedhetik meg maguknak az állásidőt.
2. Stabil, megfelelő pontosság

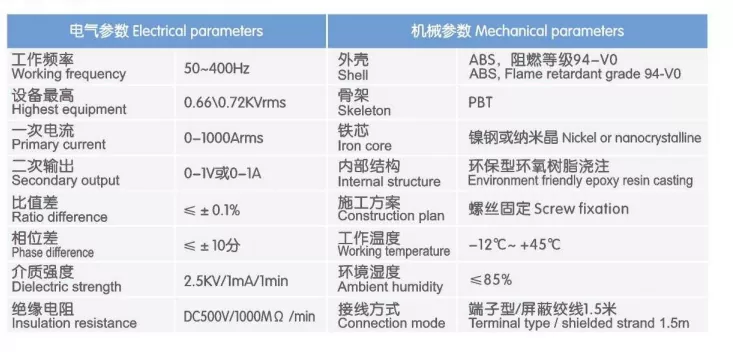

Nagy áteresztőképességű szilíciumacél maggal készült, kiváló linearitást és minimális hibát kínál. A szabványos 0,5 osztályú pontosság megfelel a mérési, online felügyeleti és védelmi mintavételi követelményeknek. Alacsony áramerősségnél nem mutat sodródást, elkerüli a névleges tartományon belüli mágneses telítést, és stabil, hosszú távú adatokat biztosít – kompatibilis az energiamérőkkel, felügyeleti eszközökkel és tűzérzékelőkkel.
3. Átfogó mérettartomány

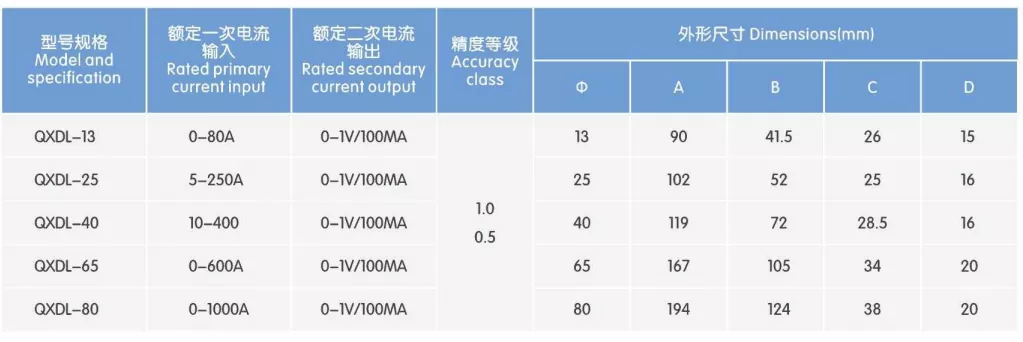

A specifikációk teljes skáláját kínáljuk, a vékony kábelektől a vastag gyűjtősínekig, többféle rekesznyílási lehetőséggel az egyeres vezetékek, a többszálú kábelek és a téglalap alakú gyűjtősínek elhelyezéséhez. Nincs szükség egyedi fröccsöntésre; A standard modellek azonnali kiszállítással elérhetők, így sürgős megrendelés esetén is gyors szállítást biztosítanak.
4. Megbízható szigetelés
A ház égésgátló mérnöki anyagból készült, amely nagy dielektromos szilárdságot és öregedés- és nedvességállóságot kínál, így alkalmas a beltéri áramelosztási alkalmazások túlnyomó többségére. Az illeszkedő felületek precíziósan köszörültek a szoros illeszkedés és az alacsony mágneses reluktancia érdekében; a felület sima és sorjamentes, biztosítva a kézsérülések elleni védelmet a telepítés során, és megfelel az energiaipari szabványoknak.
5. Problémamentes vezetékezés
A másodlagos kimenet speciális, hajlításálló kábelezést használ, világosan megjelölt kapocspolaritással, amely lehetővé teszi a közvetlen csatlakoztatást a mérőkhöz, védőrelékhez vagy PLC-ekhez, további üzembe helyezés nélkül. A kábel kilépési pontja meg van erősítve, hogy megakadályozza a hajlítási sérüléseket, így biztosítva, hogy a kábel ellenálljon a helyszíni húzásnak és elvezetésnek, anélkül, hogy a szigetelés szakadna vagy megszakadna, így rendkívül masszív és tartós.
Elöregedett áramelosztó helyiségek és szekrények utólagos felszerelése; energiamérés és online áramfigyelés telepítése
Integráció a tűz-tápellátás felügyeletével és az elektromos tűz-/szivárgásérzékelő rendszerekkel
Gyári berendezések műszaki fejlesztése; védelem és mintavétel hozzáadása a motorokhoz, ventilátorokhoz és szivattyúkhoz
AC/DC áramköri áramérzékelés fotovoltaikus és energiatároló erőművekhez
Ideiglenes telepítés ideiglenes tápellátáshoz, ellenőrzésekhez és hibadiagnosztikához
O&M frissítések az épületek, szupermarketek és kórházak áramelosztásához
Pontosan illeszkedő pofák: A finomra csiszolt magfelületek szoros zárást biztosítanak minimális hézagokkal és alacsony mágneses reluktanciával, garantálva a stabil mérési pontosságot
Lángálló, masszív ház: Nagy szilárdságú műszaki műanyag; lángálló, szigetelő, cseppálló és öregedésálló – úgy készült, hogy ellenálljon a zord helyszíni körülményeknek
Egyértelmű paramétercímkézés: Minden egység világos címkével rendelkezik, amely jelzi az átalakítási arányt, a polaritást és a specifikációkat az egyszerű azonosítás és a hibamentes vezetékezés érdekében
Megerősített kimeneti kialakítás: A csavarodásgátló hüvely megakadályozza a huzalszakadást az ismételt húzás miatt; alkalmas komplex helyszíni vezetékezési környezetekhez
A feszültség alatti szerelést képesített villanyszerelőnek kell elvégeznie; gondoskodjon a megfelelő szigetelésről, és szigorúan tartsa be az elektromos biztonsági előírásokat
Tisztítsa meg a pofák érintkezési felületeit a telepítés során, hogy biztosítsa a teljes zárást – törmelék- és hézagmentesen
Soha ne hagyja nyitva az áramváltó szekunder oldalát; üzembe helyezés előtt ellenőrizze a vezetékek pontosságát
A szabványos modellek beltéri használatra készültek; kültéri telepítéshez védőburkolat szükséges
Közvetlen gyári ellátás; standard specifikációk nagy készlete áll rendelkezésre; a szállítás 48 órán belül megtörténik
1 év garancia a nem ember által okozott károkra; egész életen át tartó technikai támogatás biztosított
Tömeges beszerzés és projekt-ajánlattétel támogatott; kiválasztási és egyeztetési tanácsok állnak rendelkezésre
Áramelosztás biztonsági és terhelési felmérési projekt a Leliu Industrial Parkban, Shunde, Foshan
Projekt neve: Áramelosztási biztonsági felmérés és terhelésdiagnosztikai projekt a Leliu Subdistrict Industrial Park számára, Shunde kerület, Foshan City
Helyszín: Guangda Industrial Zone, Leliu Subdistrict, Shunde District, Foshan City, Guangdong tartomány

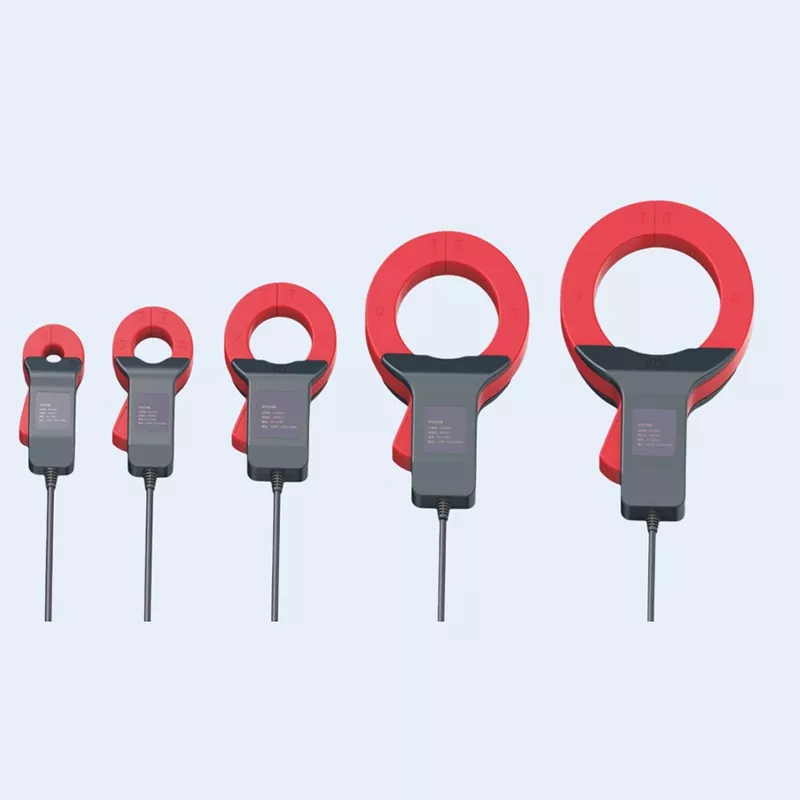

Megvalósítási időszak: 2025. október 15. – november 5. Alkalmazási termék: Az osztott magos szorítóáramváltók teljes választéka (5 specifikáció φ30 mm és φ150 mm között)
A Leliu Subdistrict a hardver- és háztartási gépek gyártásának központja Shunde városában. A Guangda Ipari Parkban 32 nagyszabású feldolgozóipari vállalkozás működik; áramelosztó rendszereiket 2005 és 2024 között telepítették, ami jelentős eltéréseket eredményezett a berendezések korában. A helyi veszélyhelyzet-kezelési hatóságok együttműködtek a külső energiaellátási O&M (üzemeltetési és karbantartási) ügynökségekkel, hogy átfogó áramelosztási biztonsági ellenőrzéseket és terhelési jellemzők diagnosztikát végezzenek a park vállalkozásai számára. Átvizsgálták a biztonsági veszélyeket, például a túlterhelést, a háromfázisú egyensúlyhiányt és a szigetelés elöregedését, miközben egyidejűleg adatokat szolgáltattak az energiatakarékos utólagos felszerelések támogatásához.
Mivel a gyártó vállalatok nem engedhették meg maguknak a hosszabb ideig tartó áramszüneteket az ellenőrzések során, a projekt kizárólag osztott magos szorítóáramváltókat használt az áramadatgyűjtésre, hordozható energiaadat-terminálokkal párosítva. Ez lehetővé tette az összes áramkör folyamatos felügyeletét az áramellátás megszakítása nélkül.
Jelentős ellenállás a kiesés alapú ellenőrzésekkel szemben; alacsony vállalati együttműködés
A park legtöbb vállalkozása megrendelés alapú termelési modell szerint működik; egy gyártósor leállítása mindössze egy órára több ezertől több tízezer jüanig terjedő veszteséget eredményez. A hagyományos ablak típusú (szilárdmagos) áramváltók telepítéséhez vezetékek leválasztása és áramvágás szükséges, ami megnehezíti az együttműködést a legtöbb vállalkozás számára, és megakad az ellenőrzés előrehaladása.
Az áramköri specifikációk széles választéka; az egytartományú felszerelés nem elegendő
A jelenlegi szintek a műhelyvilágítási ágak több tíz amperétől a kétezer amper feletti fő bejövő gyűjtősínekig terjednek, változó kábel- és gyűjtősín méretekkel. A hagyományos ellenőrző berendezések jellemzően rögzített mérési tartománnyal rendelkeznek, ami több eszközkészlet szállítását teszi szükségessé, és alacsony O&M hatékonyságot eredményez.
A pillanatnyi leolvasások nem tükrözik a valós terhelési jellemzőket
A szabványos rögzítős multiméterek csak a pillanatnyi áramértékeket rögzítik, nem rögzítik a terhelés ingadozásait olyan időszakokban, mint például a reggeli csúcsok vagy az éjszakai készenlét. Emellett küzdenek az olyan rejtett problémák felderítésével is, mint az időszakos túlterhelések vagy a háromfázisú egyensúlyhiány-ingadozások, ami korlátozza az ellenőrzési eredmények gyakorlati értékét.
Komplex helyszíni vezetékezés; alacsony telepítési hatékonyság
A hagyományos rögzített ellenőrző berendezések nehézkes telepítést igényelnek, és több mint fél órát vesz igénybe egyetlen áramkörön. A parkon átívelő közel 300 körrel a becsült befejezési idő meghaladta a két hónapot, ami nem felelt meg a speciális helyreállító kampány ütemtervének.
A nem intruzív (nem áramszünet), a több tartományra kiterjedő és a gyors telepítési képességek alapvető követelményeinek teljesítése érdekében a projekt az osztott magos szorítóáram-transzformátorok (CT) öt specifikációját használja. Ezeket a különböző áramkörök specifikus áramértékeihez és vezetékméreteihez igazítják, és hordozható tápminőségű terminálokkal párosítják, hogy 72 órányi folyamatos adatgyűjtést biztosítsanak.
Core Solution Design
Osztott magos, nem tolakodó kialakítás: A nyomógombos szorítómechanizmussal a CT-k közvetlenül a kábelek vagy gyűjtősínek külső felületére rögzíthetők. Ez szükségtelenné teszi a terminálok leválasztását vagy az áramellátás megszakítását, ami lehetővé teszi a biztonságos, feszültség alatti telepítést alacsony feszültségű környezetben, ha szabványos működési eljárásokat követ.
Precíziós illesztés többszintű tartományokon keresztül: Öt rekeszméret felel meg a különböző áramtartományoknak. A kis apertúrájú CT-ket kisáramú áramkörökhöz használják a mérési pontosság biztosítása érdekében, míg a nagy apertúrájú CT-k alkalmazkodnak a nagyáramú áramkörök vezetőméretéhez, egyensúlyba hozva a pontosságot a kompatibilitással.
Folyamatos terhelésfigyelő mód: A CT-k kimeneti jelei egy hordozható adatgyűjtő terminálra kerülnek. A folyamatos adatgyűjtés 72 órás időszakon keresztül történik minden egyes áramkör esetében, teljes mértékben rögzítve az üzemállapotokat – beleértve a termelési, készenléti és csúcsterhelési időszakokat is – a terhelési profilok és az áramminőségi jelentések létrehozásához.
Nulla kimaradási tesztelés végig; nincs termelési veszteség a vállalkozások számára: Minden áramköri tesztelést a normál gyártási műveletek során végeztek. A vállalkozásoknak nem kellett leállítaniuk a termelést, illetve ütemezett áramszüneteket kérniük. Mind a 32 résztvevő vállalkozás sikeresen befejezte a tesztelést, anélkül, hogy a termelés megszakításai miatt veszteséget szenvedett volna, hatékonyan oldva meg az ipari parkokban tapasztalható tesztelés nehézségeivel és lassú előrehaladásával kapcsolatos iparági fájdalmakat.
Átfogó specifikációs lefedettség; egyetlen berendezéskészlet minden forgatókönyvhöz: A rendszer a nyílásméretek teljes skáláját lefedi φ30 mm-től φ150 mm-ig. Egyetlen berendezést szállító karbantartó csapat bármely áramkört képes kiszolgálni, a mellékvonalaktól a fő bejövő vonalakig. Ez kiküszöböli a gyakori berendezéscserék szükségességét, és jelentősen növeli a helyszíni működési rugalmasságot.
Nagy pontosságú folyamatos adatgyűjtés robusztus adattámogatással: A 0,5 osztályú mérési pontossággal és a 72 órás folyamatos mintavétellel a rendszer pontosan rögzíti a kritikus adatokat, például a csúcsterheléseket, a háromfázisú kiegyensúlyozatlanságot és a teljesítménytényező-ingadozásokat. Az így kapott vizsgálati jelentések megbízható alapként szolgálnak a biztonsági javításokhoz és az energiahatékonysági fejlesztésekhez, az adatok hitelességét mind a vállalatok, mind a szabályozó hatóságok elismerik. A telepítés hatékonysága megháromszorozódott, jelentősen lerövidítve a projektek ütemezését. Egy egykörös áramváltó beszerelése és a sorkapocs üzembe helyezése átlagosan mindössze 5 percet vett igénybe – ez több mint háromszor gyorsabb, mint a hagyományos módszereknél, amelyek áramkimaradást és vezetékek leválasztását igényelték a teszteléshez. Az ipari park mind a 286 körútjának ellenőrzése mindössze 21 nap alatt, jóval megelőzve az eredeti 60 napos ütemtervet, sikeresen lezárva a célzott kármentesítési kezdeményezést.
Hordozható és tartós, alkalmas összetett helyszíni körülményekre. A könnyű, masszív és leejtésálló transzformátorokat az O&M személyzete könnyen szállíthatja a különböző gyári területek között. A bilincspofák kopásálló kialakítása biztosítja, hogy az ismételt nyitás és zárás ne veszélyeztesse a mérési pontosságot, így tartós, nagyfrekvenciás használat mellett is megőrzi a stabil teljesítményt.
Átfogó veszélyazonosítás és zárt hurkú kárelhárítás. A projekt 21 túlterhelt áramkört, 37 súlyos háromfázisú kiegyensúlyozatlanságot, 19 alacsony teljesítménytényezővel rendelkező áramkört és 7 szivárgási kockázatot azonosított a szigetelés romlása miatt. A kármentesítési listákat kiadták az érintett vállalkozásoknak; 2025 végére a veszélyelhárítási teljesítési arány elérte a 92%-ot, ami jelentősen növelte a park áramelosztási biztonságát.
Adatvezérelt energiahatékonysági fejlesztések és költségcsökkentések a vállalkozások számára. A terhelésfigyelés adatai alapján 12 vállalat kapott energiatakarékossági ajánlásokat – például a légkompresszor optimalizálását, az időalapú világításvezérlést és a meddőteljesítmény-kompenzáció fejlesztését. A megvalósítás gyáronként körülbelül 1200 kWh átlagos havi villamosenergia-megtakarítást és 100 000 RMB-t meghaladó éves költségmegtakarítást eredményezett, a beruházás megtérülési ideje kevesebb, mint egy év.
Fokozott O&M hatékonyság és kibővített szolgáltatási modellek. Ezt a berendezést kihasználva a külső O&M szolgáltatók éves biztonsági ellenőrzési szolgáltatásaikat az "egyszeri azonnali ellenőrzésről" a "negyedéves folyamatos terhelésfigyelésre" fejlesztették. Ez 40%-kal növelte a szolgáltatás értékét, és jelentősen megnövelte az ügyfelek megújítási arányát, megismételhető modellt teremtve az ipari áramelosztási O&M szolgáltatásokhoz.
Stabil berendezésteljesítmény nulla meghibásodás nélkül nagyfrekvenciás használat során. A projekt során a transzformátorok több mint 1200 nyitási/zárási cikluson mentek keresztül olyan problémák nélkül, mint a rossz pofakontaktus, a pontosság eltolódása vagy a szigetelés sérülése. A 100%-os berendezésintegritási aránynak köszönhetően a rendszer teljes mértékben megfelelt a nagyfrekvenciás, több forgatókönyvű ipari O&M ellenőrzések követelményeinek. VI. Eset összefoglalója
Az osztott magos szorítóáram-transzformátorok nélkülözhetetlen hordozható mérőeszközök az energiarendszer O&M-hez, energiahatékonysági diagnosztikához és biztonsági ellenőrzésekhez. Hatékonyan oldják meg az ipari környezetben felmerülő kulcsfontosságú kihívásokat – különösen az áramkimaradások ütemezésének nehézségeit, a lassú telepítést és a nem megfelelő mérési tartomány lefedettségét. Az osztott magos telepítés kényelmét árbevétel szerinti mérési pontossággal ötvözve ezek az eszközök alkalmasak ideiglenes hibaelhárításra és célzott terhelési felmérésekre, valamint állandó felügyeleti rendszerek kiegészítő megoldásaként való használatra; nélkülözhetetlen eszközök a külső áramszolgáltatók és a vállalati O&M osztályok számára.
