Hogyan egyszerűsítheti le a Cthw6 kültéri vízálló áramtranszformátor az alacsony feszültségű teljesítményfigyelést

Junray elektromosgyártja aCthw6 kültéri vízálló áramváltókisfeszültségű áramelosztási utólagos felszerelésekhez, energiafelügyelethez, méréshez és védelmi alkalmazásokhoz. Osztott magos szerkezete lehetővé teszi a meglévő kábelek vagy gyűjtősínek köré történő telepítést vezetékek elvágása nélkül, így csökkenti a telepítési időt és elkerüli a szükségtelen áramkimaradásokat.

Az áramváltó fontos érzékelőelem az elektromos áram mérésére és felügyeletére az elosztórendszerekben. A meglévő létesítmények esetében azonban a hagyományos zártmagú transzformátorok telepítése kábelleválasztást, gyűjtősín eltávolítást vagy tervezett leállásokat igényelhet. A CTHW6 dizájn ezeket a kihívásokat a nyitott-zárás osztott magos szerkezettel, nagy pontosságú mágneses maggal, szigetelt égésgátló házzal és vízálló csatlakozási kialakítással válaszolja meg. Ezek a tulajdonságok alkalmassá teszik ipari üzemekben, kereskedelmi épületekben, elosztó szekrényekben, fotovoltaikus rendszerekben, energiatároló alkalmazásokban és elektromos járművek töltési infrastruktúrájában, ahol fontos a megbízható áramfelvétel és a kényelmes utólagos telepítés.

Tartalomjegyzék

1. Mi az a Cthw6 kültéri vízálló áramváltó?
2. Miért fontos az osztott magos kialakítás az áramelosztási utólagos felszereléseknél?
3. Mely főbb jellemzők támogatják a megbízható árammérést?
4. A Cthw6 műszaki jellemzői egy pillantásra
5. Hogyan telepíthető a transzformátor?
6. Hol használható a transzformátor?
7. Mit kell figyelembe venni a vásárlóknak a kiválasztás előtt?
8. Mit mutat egy valódi utólagos felszerelés?
9. Gyakran Ismételt Kérdések

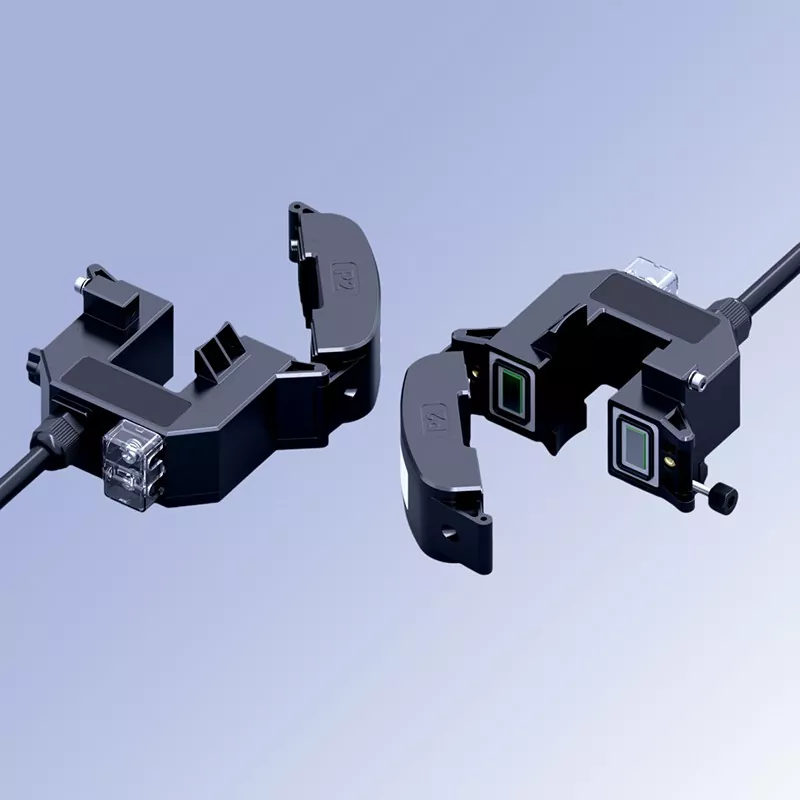

Mi az a Cthw6 kültéri vízálló áramváltó?

Az áramváltó, amelyet általában CT-nek neveznek, a nagy primer áramot kisebb szekunder árammá alakítja, amely biztonságosan mérhető mérőkkel, felügyeleti csatlakozókkal vagy védelmi eszközökkel. Kisfeszültségű elosztórendszerekben ez lehetővé teszi a kezelők számára, hogy hasznos elektromos adatokat szerezzenek anélkül, hogy az érzékeny mérőberendezéseket közvetlenül a teljes primeráramra csatlakoztatnák.

A CTHW6 sorozatot kifejezetten olyan alkalmazásokhoz tervezték, ahol a meglévő áramköröket figyelni vagy frissíteni kell. A hagyományos szilárd magos transzformátoroktól eltérően osztott magos felépítése nyitható és egy meglévő kábel vagy gyűjtősín köré rögzíthető. Ez különösen akkor hasznos, ha az elektromos infrastruktúra már működik, és nem kívánatos a kiterjedt újrahuzalozás.

A kültéri konstrukció a szigetelt műszaki-műanyag házat belső epoxi tokozással és vízálló kábelcsatlakozással is kombinálja. Ezek a tervezési elemek segítenek a transzformátornak ellenállni a nedvességnek, pornak, hőmérséklet-változásoknak és egyéb körülményeknek, amelyek az elosztóberendezésekben és a kültéri telepítésekben előfordulnak.

Miért fontos az osztott magos kialakítás az áramelosztási utólagos felszereléseknél?

Az utólagos beépítési projektek más követelményeket támasztanak, mint az új elektromos berendezések. Amikor új elosztószekrényt szerelnek össze, a mérnökök helyet foglalhatnak, és hagyományos átmenő lyukú transzformátorokat telepíthetnek a feszültség alá helyezés előtt. Előfordulhat, hogy egy meglévő létesítmény nem rendelkezik ezzel a rugalmassággal.

A hagyományos telepítés magában foglalhatja a vezetékek leválasztását vagy a gyűjtősínek szétszerelését. Ez a létesítménytől függően termelési fennakadásokat, többletmunkát és bonyolult kiesési koordinációt eredményezhet. Az osztott magos transzformátor egy másik megközelítést kínál: a ház kinyílik, a vezeték áthelyeződik a nyíláson, a ház pedig bezárul és reteszelve.

Az utólagos felszerelés legfontosabb előnyei

• Csökkentett telepítési zavar:A meglévő kábeleket nem kell elvágni az osztott magos telepítési módszerhez.
• Gyorsabb helyszíni telepítés:A nyitott-zárt szerkezet leegyszerűsíti a meglévő vezetékek körüli elhelyezést.
• Alacsonyabb módosítási követelmények:A meglévő disztribúciós elrendezések megtarthatók, ahelyett, hogy alaposan át kellene építeni őket.
• Rugalmas felügyeleti frissítések:A meglévő áramkörökbe további áramérzékelés is bevezethető.
• Jobb alkalmasság üzemi létesítményekhez:Akkor hasznos, ha a tervezett állásidő minimalizálása fontos projektkövetelmény.

Biztonsági szempontból kritikus elektromos munkák esetén a telepítést mindig megfelelően képzett személyzetnek kell elvégeznie a vonatkozó elektromos biztonsági eljárások betartásával. Az osztott magos kialakítás javítja a telepítés kényelmét, de nem szünteti meg a biztonságos munkavégzés szükségességét.

Mely főbb jellemzők támogatják a megbízható árammérést?

Nagy pontosságú mágneses mag

A transzformátor szemcseorientált szilíciumacél magot használ, amelyet úgy terveztek, hogy magas mágneses permeabilitást, alacsony mágneses veszteséget és széles lineáris működési tartományt biztosítson. A termékinformáció a 0,5/0,5S osztályú mérési pontosságot határozza meg, olyan alkalmazásokat támogatva, ahol stabil áramadatokra van szükség a méréshez és felügyelethez.

Biztonságos mechanikus zár

Miután a vezetéket a nyíláson belülre helyezték, a két házrészt le kell zárni és rögzítőcsavarral rögzíteni. A megfelelő zárás segít megőrizni a konzisztens mágneses mag-igazítást, ami fontos a mérési stabilitás szempontjából.

Lángálló szigetelt ház

A ház nagy szilárdságú égésgátló műszaki műanyagból készül. A belső vákuummal öntött epoxi tokozás további védelmet nyújt a nedvesség, a por és a korrózió ellen, miközben javítja a szigetelési teljesítményt.

Egyértelmű polaritás azonosítás

A P1/P2 jelölések és a másodlagos kivezetések polaritásjelzői egyértelműen azonosíthatók a terméken. Ez segít a technikusoknak az elsődleges és másodlagos csatlakozások helyes létrehozásában a telepítés és az üzembe helyezés során.

Vízálló kábelcsatlakozás

A kimeneti csatlakozásnál vízálló tömszelence van beépítve. Kültéri vagy különösen nedves telepítéseknél a vezetékcsatlakozások további tömítése tovább javíthatja a környezetvédelmet.

A Cthw6 műszaki jellemzői egy pillantásra

A vásárlóknak megrendelés előtt meg kell erősíteniük a szükséges átalakítási arányt, a nyílás méreteit, a vezeték típusát, a pontossági osztályt, a telepítési környezetet és a másodlagos kimeneti követelményeket. A személyre szabott, nem szabványos specifikációkat is meg lehet vitatni a projekt követelményei szerint.

Hogyan telepíthető a transzformátor?

A nyitott-zárás kialakítás célja a terepi telepítés egyszerűbbé tétele. A tipikus telepítési sorrend a következő lépéseket tartalmazza:

1. Lazítsa meg az oldalsó rögzítőcsavart és nyissa ki a transzformátor házát.
2. Helyezze át a kábelt vagy a gyűjtősínt a nyílás közepén.
3. Győződjön meg arról, hogy a vezeték megfelelően középre van állítva, és nem ütközik a házba.
4. Zárja le a felső és az alsó részt, és szorosan húzza meg a rögzítőcsavart.
5. Nyissa fel az átlátszó kapocsfedelet, és csatlakoztassa a másodlagos vezetékeket a polaritásjelzéseknek megfelelően.
6. Üzembe helyezés előtt ellenőrizze a mechanikus zárást, a vezetékeket, a szigetelést és a mérőjelet.

Az egyik fontos biztonsági szempont az, hogy a CT szekunder áramkört nem szabad nyitva hagyni, amíg a primer vezető feszültség alatt van. A nyitott szekunder veszélyes feszültséget generálhat. A szakképzett elektromos szakembereknek ezért be kell tartaniuk a gyártó utasításait és a vonatkozó elektromos biztonsági követelményeket a telepítés, tesztelés és karbantartás során.

Hol használható a transzformátor?

Az osztott magos telepítés és a környezetvédelem kombinációja a CTHW6-ot alkalmassá teszi a kisfeszültségű elektromos felügyeleti alkalmazások széles körére.

Ipari teljesítményfigyelés

A gyártósorok, szivattyúk, ventilátorok, kompresszorok, szerszámgépek és egyéb elektromos terhelések áramméréssel nyomon követhetők. Ezek az adatok támogathatják a berendezések működésének elemzését és energiagazdálkodását.

Kereskedelmi és épületforgalmazás

Az irodaházak, kereskedelmi komplexumok, kórházak és adatközpontok gyakran több leágazó áramkört tartalmaznak, amelyek megfigyelést igényelnek. Az osztott magos transzformátorok leegyszerűsíthetik a meglévő elosztórendszerek frissítését.

Intelligens áramelosztás

A transzformátor integrálható többfunkciós teljesítménymérőkkel, intelligens felügyeleti terminálokkal és egyéb elektromos felügyeleti berendezésekkel, amelyek támogatják az aktuális adatgyűjtést és a távfelügyeletet.

Megújuló energia és elektromos járművek infrastruktúrája

A fotovoltaikus hálózatra csatlakoztatott szekrények, energiatároló rendszerek és elektromos járművek töltési infrastruktúrája áramérzékelést igényelhet a működés felügyeletéhez és védelméhez. A megfelelő CT arányt és a mechanikai méreteket az aktuális áramkörnek megfelelően kell kiválasztani.

Az elosztórendszer utólagos felszerelése

Az elöregedő elektromos berendezések különösen relevánsak. A teljes elosztószekrény újratervezése helyett a mérnökök áramfelügyeletet adhatnak a kiválasztott áramkörökhöz megfelelő osztott magos konfigurációval.

Mit kell figyelembe venni a vásárlóknak a kiválasztás előtt?

Az áramváltó kiválasztását a céláramkör elektromos és mechanikai követelményeivel kell kezdeni, nem pedig egyszerűen a megjelenés alapján. A beszerzés előtt meg kell erősíteni a következő pontokat:

• Elsődleges áram:Erősítse meg az áramkör normál és maximális áramát.
• Jelenlegi arány:Igazítsa a CT-arányt a mérőműszerhez, a felügyeleti eszközhöz vagy a védelmi rendszerhez.
• Rekesz mérete:Győződjön meg arról, hogy a kábel vagy a gyűjtősín interferencia nélkül áthaladhat a nyíláson.
• Vezető konfiguráció:Ellenőrizze, hogy a telepítés kerek kábelt vagy négyszögletes gyűjtősínt használ-e.
• Pontossági követelmény:Határozza meg, hogy a projekt szabványos mérési pontosságot vagy speciálisabb mérési specifikációt igényel-e.
• Környezeti feltételek:Vegye figyelembe a kültéri expozíciót, a páratartalmat, a port, a hőmérsékletet, a vibrációt és az esetleges vegyi szennyeződéseket.
• Másodlagos csatlakozás:Erősítse meg a csatlakoztatott eszköz csatlakozókonfigurációját és polaritási követelményeit.
• Telepítési hely:Győződjön meg arról, hogy elegendő hely áll rendelkezésre az osztott magos ház kinyitásához és reteszeléséhez.

Egy megbízható szállítónak képesnek kell lennie arra, hogy ezen paraméterek alapján segítséget nyújtson a modellválasztáshoz. Ez különösen értékes olyan utólagos beépítési projekteknél, amelyek sok különböző kábelméretet vagy áramköri besorolást tartalmaznak.

Mit mutat egy valódi utólagos felszerelés?

A Dongguanban található precíziós hardver- és fröccsöntőgyárat magában foglaló dokumentált utólagos felújítási projekt szemlélteti az osztott magos áramváltók gyakorlati értékét. A létesítményben 86 kisfeszültségű elosztó áramkör volt, amelyek fröccsöntést, sajtolást, formafeldolgozást, hűtést, emelést, világítást és egyéb terheléseket szolgáltak ki.

A meglévő rendszerből hiányzott a megfelelő leágazó áramköri maradékáram figyelés. A hagyományos utólagos felszerelési módszerek kiterjedt vezetékmódosítást és gyártásleállást igényeltek volna. A projektben ezért a vezetőméretek szerint kiválasztott, nyitható osztott magos transzformátorokat használtak.

A Junray Electrical által közzétett projektinformációk szerint mind a 86 blokk telepítése és üzembe helyezése öt nap alatt befejeződött. A rendszer ezt követően leágazó szintű maradékáram-felügyeletet biztosított, ami lehetővé tette a rendellenes áramkörök gyorsabb azonosítását. A projekt arról is beszámolt, hogy a hibaelhárítási idő átlagosan 3,5 óráról kevesebb mint 20 percre csökkent az utólagos felszerelést követően.

Ez a példa bemutatja az elektromos utólagos tervezés egyik fontos elvét: az áramváltó értéke nem korlátozódik a mérési funkciójára. A telepítési mód, a környezeti ellenállás, a felügyeleti berendezésekkel való kompatibilitás és a karbantarthatóság mind befolyásolhatják az elosztási frissítés általános hatékonyságát.

További termékinformációkért a vásárlók megtekinthetik a Cthw6 kültéri vízálló áramtranszformátor termékoldalát, és felfedezhetik a Junray Electrical műszertranszformátor kínálatát a különböző elektromos felügyeleti követelményekhez.

Gyakran Ismételt Kérdések

Mi a fő előnye a CTHW6 osztott magos áramváltónak?

Fő beépítési előnye a nyitott-zárás szerkezet, amely lehetővé teszi a transzformátor elhelyezését egy meglévő kábel vagy gyűjtősín köré anélkül, hogy a vezetéket elvágná. Ez hasznossá teszi az alacsony feszültségű elosztási utólagos felszerelési és felügyeleti projekteknél.

Használható a CTHW6 kültéren?

Igen. A terméket kültéri használatra tervezték, és szigetelt műszaki-műanyag házat, epoxi tokozást és vízálló kábelcsatlakozást tartalmaz. További tömítés javasolt a vezetékek sorkapcsaihoz különösen nedves környezetben.

Milyen pontossági osztályt támogat a CTHW6?

A közzétett termékinformáció 0,5/0,5S osztályú mérési pontosságot ír elő. A pontos specifikációt a beszerzés előtt meg kell erősíteni a tervezett mérő és elektromos felügyeleti rendszer követelményeivel.

Képes-e figyelni a meglévő kábeleket anélkül, hogy le kellene választani őket?

Az osztott magos szerkezetet kifejezetten a meglévő kábelek vagy gyűjtősínek köré való beépítésre tervezték, elkerülve a vezeték elvágását. Feszültség alatti elektromos munkákat azonban csak szakképzett személyzet végezhet a vonatkozó biztonsági eljárások betartásával.

Milyen információkra van szükség a CTHW6 modell kiválasztásakor?

A fontos kiválasztási információk közé tartozik a primer áram, a szükséges áramarány, a vezeték típusa, a kábel vagy a gyűjtősín méretei, a nyílás mérete, a pontossági követelmények, a telepítési környezet és a szekunder csatlakozási követelmények.

A Junray Electrical testreszabást nyújt?

Igen. A Junray Electrical kijelenti, hogy a nem szabványos specifikációk testreszabhatók a telepítési méretek és a paraméterkövetelmények szerint. Technikai csapata modellválasztási útmutatást és értékesítés utáni műszaki támogatást is tud nyújtani.

Következtetés

Egy jól megtervezett áramváltó praktikusabbá teheti az elektromos felügyeletet, miközben támogatja a meglévő kisfeszültségű elosztórendszerek korszerűsítését. Osztott magos felépítésével, 0.5/0.5S pontossági specifikációjával, szigetelt égésgátló házával, epoxi tokozásával és vízálló csatlakozási kialakításával a CTHW6 olyan alkalmazásokhoz alkalmas, ahol fontos a telepítési rugalmasság és a megbízható áramfelvétel. Ha elosztási felújítást, energiafelügyeleti projektet vagy kültéri elektromos felügyeleti alkalmazást tervez,lépjen kapcsolatba velünka Junray Electrical-nál az Ön aktuális névleges értékével, vezetékméreteivel, pontossági követelményeivel és alkalmazási feltételeivel, hogy megvitassák a modellválasztást és a megfelelő testreszabott megoldást.
