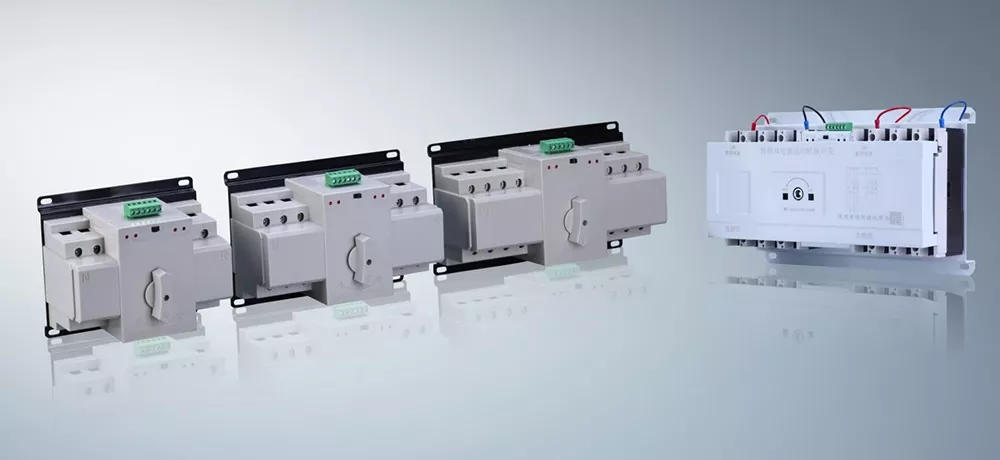

ATS Dual Power Automatic Transfer Switch-CB

A Junray Electrical ATS Dual Power Automatic Transfer Switch-CB egy költséghatékony automatikus kapcsolási megoldás, amelyet olyan másodlagos terhelésekre terveztek, mint a vészvilágítás, a tűzelvezető rendszerek és az általános tartalék áramellátás kereskedelmi épületekben, lakóépületekben és kis gyárakban. Ellentétben a PC-osztályú átviteli kapcsolókkal, amelyek drága leválasztókat használnak beépített védelem nélkül, ez a CB-osztályú megoldás szabványos megszakítókat és intelligens vezérlőt használ, amely túlterhelés/rövidzár elleni védelmet és automatikus teljesítményátviteli funkciót is biztosít. A névleges áram 32A-tól 800A-ig terjed 3P/4P konfigurációkkal, amelyek mechanikus és elektromos kettős reteszeléssel rendelkeznek, hogy megakadályozzák az áramforrások párhuzamos csatlakoztatását.

Mondjon búcsút a magas költségeknek és az áramkimaradásoknak

Bár a PC-szintű kapcsolási teljesítmény kiváló, az ár magas, ami jelentős pazarlás a nem mag terheléseknél; áramszünet esetén pedig az üzlet és az élet leáll az egyszeri tápellátással. A Junray Electrical ATS Dual Power Automatic Transfer Switch-CB-je felhagy a drága leválasztó kapcsolószerkezettel, és egy kiforrott és gazdaságos megszakító-kombinációs megoldást alkalmaz. Ez azt jelenti, hogy nem kell magas felárat fizetnie a megbízható, kettős teljesítményű automatikus kapcsolási funkciók eléréséhez. Tökéletesen egyensúlyba hozza a költségeket és a teljesítményt, lehetővé téve a hétköznapi felhasználók számára, hogy megengedhessék maguknak a „teljesítménykiesésmentes” garanciát, és teljesen feloldja a korlátozott költségvetés és az áramellátás szükségessége közötti ellentmondást.

Alacsony költség, nagy megbízhatóság

Az ATS Dual Power Automatic Transfer Switch-CB alapvető versenyképessége az egyedülálló "megszakító + vezérlő" szerkezeti kialakításában rejlik:

Magas költséghatékonyság: A PC-szintű termékekhez képest a CB-szintű megoldás szabványos műanyagházas megszakítókat használ működtetőként, jelentősen csökkentve ezzel a gyártási költségeket. A szokásos terhelések esetében, amelyek nem igényelnek ezredmásodperces szintű kapcsolást (például világítás, aljzatok és normál tápellátás), ez a legköltséghatékonyabb választás.

Kettős védelmi funkció: Ez a legfontosabb dolog, amely megkülönbözteti a PC-szinttől. Mivel a megszakítót főkapcsolóként használják, túlterhelés- és rövidzárlatvédelmi funkciókkal rendelkezik. Akár a fő tápegységről, akár a tartalék tápegységről van szó, amint rendellenes áram lép fel a vezetékben, a megszakító automatikusan lekapcsol, hogy megszakítsa a hibát, megelőzve a vezeték kiégését és a berendezés károsodását, ami egyenértékű azzal, mintha mindkét áramforrás "golyóálló ruhát" adna.

Automatikus zökkenőmentes felügyelet: A belső intelligens vezérlővel valós időben figyeli a hálózati feszültséget. Ha a hálózati tápfeszültség ki van kapcsolva, a fázis hiányzik, vagy a feszültség rendellenes, automatikusan elindítja a kapcsolómechanizmust, hogy a terhelést a tartalék tápegységre továbbítsa, biztosítva a megszakítás nélküli áramellátást. Bár a kapcsolási idő valamivel hosszabb, mint a PC-szinten, teljes mértékben megfelel a legtöbb polgári és kereskedelmi forgatókönyv igényeinek.

Professzionális gyártás

Professzionális gyártóként, mélyreható műszaki szakértelemmel, a Junray Electrical gyártása során szigorúan betartja a CB-szintű kettős teljesítményű automatikus átviteli kapcsolókra vonatkozó nemzeti szabványokat. Üzemünk egy kiforrott megszakító szerelősorral és egy intelligens vezérlőtesztelő platformmal van felszerelve, biztosítva, hogy minden termék szilárd és tartós legyen.

Ez az ATS Dual Power Automatic Transfer Switch-CB megbízható mechanikus és elektromos reteszeléssel rendelkezik a kettős védelem érdekében, megakadályozva a két áramforrás egyidejű csatlakoztatása által okozott rövidzárlatokat. Minden egyes kapcsoló szigorú bekapcsolási hibakeresésen, kapcsolási logikai tesztelésen és védelmi jellemzők tesztelésen esik át, mielőtt elhagyja a gyárat, ezzel biztosítva a stabil működést széles, 32A és 800A közötti áramtartományban, és hosszú időn keresztül megbízható tápkapcsolási szolgáltatást biztosít.

Műszaki előírások

Alkalmazható forgatókönyvek

Bolti áramelosztás: olyan kisboltok, éttermek stb., amelyek kettős áramellátást igényelnek, de korlátozott költségvetéssel rendelkeznek.

Kislakott területek: Lakóépületek világítása, ingatlankezelés stb. másodlagos terhelésekhez.

Kis gyárak: Kiegészítő tápegység nem kritikus gyártósorokhoz.

Kisméretű fotovoltaikus rendszerek: Hálózati csatlakozás hálózati és fotovoltaikus energiatermelő rendszerekhez.

Tanúsítványaink

A Junray Electrical tanúsított gyártó átfogó minőségbiztosítási rendszerrel. Legfontosabb tanúsítványaink a következők:

ISO 9001 – Nemzetközi minőségirányítási rendszer tanúsítás, amely biztosítja az állandó termékminőséget és a folyamatos fejlesztést.

CE – Megfelelés az európai egészségügyi, biztonsági és környezetvédelmi szabványoknak, lehetővé téve termékeink belépését az EU piacára.

CCC – Kína kötelező tanúsítása, kötelező a kínai piacon értékesített elektromos termékek esetében.

CQC – Kínai Minőségi Tanúsítvány, amely bizonyítja az elektromos biztonság és teljesítmény nemzeti szabványainak való megfelelést.

CNAS – Kínai Nemzeti Akkreditációs Szolgálat a megfelelőségértékeléshez, a házon belüli tesztelési és kalibrációs képességeink érvényesítéséhez.

Az összes ATS Dual Power Automatic Transfer Switch gyártása és tesztelése a tanúsítványok vonatkozó szabványainak megfelelően történik, biztosítva a megbízható teljesítményt, az állandó minőséget és a projektek zökkenőmentes elfogadását.

Garancia és értékesítés utáni támogatás

Szabványos garancia: 24 hónap az üzembe helyezéstől számítva.

Meghosszabbított garancia: Igény esetén opcionális kiterjesztett garancia 60 hónapig.

Technikai támogatás: 7 × 24 órás globális gyors reagálás. Csapatunk távoli műszaki útmutatást ad a telepítés és az üzembe helyezés során, és 24 órán belül válaszol minden műszaki megkeresésre.

Pótalkatrészek: Közös pótalkatrészek állnak rendelkezésre a gyors kiszállításhoz a berendezés állásidejének minimalizálása érdekében.

Utólagos beépítési projekt áttekintése

I. A projekt háttere

Ez a projekt egy városi kereskedelmi komplexum kisfeszültségű áramelosztási felújítását foglalja magában. Az épületben "2. szintű" kritikus terhelések találhatók, beleértve a kiskereskedelmi üzleteket, a közvilágítást, a tűzelvezető rendszereket, a vészkiürítési rendszereket és a kisfeszültségű berendezések helyiségeit. Az eredeti elosztórendszer egyetlen hálózati tápellátásra támaszkodott, tartalék energiaátviteli mechanizmus nélkül. Következésképpen a hálózat karbantartása, a vezetékhibák vagy a pillanatnyi feszültségesések teljes áramveszteséget okoztak a szakaszon, ami hirtelen berendezések leállásokat, a tűzvészhelyzeti rendszerek meghibásodását, a liftek beszorulását és a felügyeleti rögzítés megszakítását okozta. Ezek a problémák jelentős tűzbiztonsági kockázatokat jelentettek, és nem feleltek meg a kereskedelmi épületekre vonatkozó vészhelyzeti áramellátási szabványoknak.

A tűzbiztonsági és nyilvános vészhelyzeti terhelések zavartalan áramellátásának biztosítása érdekében CB-osztályú automatikus átviteli kapcsolókat (ATS) szerelnek be minden vészhelyzeti elosztódobozba és tűzvédelmi szekrénybe. Ezek az egységek kettős megszakítós konfigurációt használnak, hogy lehetővé tegyék az automatikus váltást a fő és a tartalék áramforrások között, biztosítva a zökkenőmentes átvitelt kimaradások alatt, valamint a tűzbiztonsági elfogadás és a kereskedelmi működési szabványok betartását.

II. Utólagos felszerelés előtti problémák

Egyetlen áramforrás redundancia nélkül; Az áramkimaradás azonnali leálláshoz vezet: A tartalék áramellátás hiánya azt jelentette, hogy a hálózati ingadozások vagy a vezetékhibák azonnali áramkimaradást okoztak a vészvilágításban, a füstelvezető ventilátorokban és a felügyeleti rendszerekben.

Nem megfelelő tűzvédelmi rendszerek: A tűzoltóventilátorok és a vészvilágítás hiányzott az automatikus tartalék áramellátásról, ami megsértette az "Épületek tűzvédelmi áramellátásának szabályzatát" és nem felelt meg a tűzbiztonsági ellenőrzéseken.

A kézi kapcsolás magas kockázata és lassú sebessége: Az automatikus átviteli eszközök hiánya miatt a kimaradások során kézi kapcsolást kellett végrehajtani; a lassú válaszidő lehetetlenné tette a hirtelen áramkimaradások hatékony kezelését.

A pillanatnyi feszültségingadozások a berendezések összeomlását okozták: A hálózati feszültségesések és a pillanatnyi kimaradások alacsony feszültségű berendezések újraindulásához, adatvesztéshez és a kereskedelmi berendezések gyakori meghibásodásához vezettek.

A túlterhelés és a rövidzárlat elleni védelem hiánya; rossz biztonság: A hagyományos átviteli eszközök védelem nélkül hajtottak végre kapcsolást, nem tudták automatikusan leválasztani a hibás áramköröket, és a lépcsőzetes leállások veszélyét okozták.

III. Berendezés konfigurációs terv

A kereskedelmi komplexum 2-es szintű terheléseinek áramellátási jellemzői, a tűzbiztonsági előírások és a költségvetési szempontok alapján a teljes projekthez CB-osztályú automatikus átviteli kapcsolók kerültek kiválasztásra. Ezek az egységek olyan konfigurációval rendelkeznek, amely két miniatűr megszakítót kombinál mechanikus és elektromos reteszeléssel, amely védelmet és kapcsolási képességeket is biztosít a tűzelvezető rendszerekhez, a vészvilágításhoz és az általános tartalék áramterheléshez.

Legfontosabb berendezések specifikációi

Modell: CB-osztályú automatikus átviteli kapcsoló (ATS) (megszakító alapú ATS)

Névleges feszültség: AC 380V/220V (kisfeszültségű áramelosztó rendszerek)

Névleges áramerősség: 63A–125A (alkalmas vészhelyzeti áramellátáshoz és világítási terhelésekhez az épületek padlóin)

Felépítés: Kétkörös megszakító konfiguráció beépített túlterhelés és rövidzárlat elleni védelemmel

Kapcsolási mód: Konfigurálható "Automatikus átvitel/Automatikus visszaállítás" vagy "Automatikus átvitel/Nem automatikus visszaállítás"

Reteszelés: Mechanikus kényszerreteszelés plusz elektromos reteszelés (megakadályozza a két áramforrás párhuzamos rövidzárlatát)

Kapcsolási idő: 0,5-2 másodperc (megfelel a normál vészterhelések megszakításmentes követelményeinek)

Kompatibilis terhelések: II. fokozatú tűzbiztonsági terhelések, vészvilágítás, kipufogóberendezések, bevásárlóközpontok áramellátása és kisfeszültségű/ELV rendszerek

IV. Építési és alkalmazási jellemzők

Integrált áramkör-megszakító védelem (nagy biztonság): A CB-osztályú ATS elsődleges előnye az integrált MCB-védelem, amely túlterhelés és rövidzárlat esetén automatikusan kiold; kapcsolás előtt véd a hibák ellen, megakadályozva a hiba továbbterjedését.

Kettős mechanikus és elektromos reteszelés (kiküszöböli a párhuzamos kockázatokat): Biztosítja, hogy a két áramforrás soha ne zárhasson be egyszerre, így szerkezetileg kiküszöböli a párhuzamos rövidzárlati balesetek kockázatát.

Költséghatékony (alkalmas II. fokozatú terhelésekhez): Alacsonyabb költség és egyszerűbb karbantartás a PC-osztályú integrált ATS egységekhez képest; Ideális II. fokozatú vészterheléshez plázákban, kereskedelmi épületekben és gyárakban.

Automatikus feszültségészlelés és intelligens kapcsolás: Automatikusan észleli a feszültségvesztést, feszültségcsökkenést vagy fáziskiesést a fő tápegységben; gyorsan átvált a tartalék forrásra, és automatikusan visszaállítja a kapcsolatot, amikor visszatér a fő áramellátás, lehetővé téve a teljesen felügyelet nélküli működést.

Univerzális telepítés és egyszerű utólagos felszerelés: A moduláris szekrények beszerelése nem igényli a fő áramkör szerkezetének változtatását, így alkalmas régebbi szekrények utólagos felszerelésére vagy vészhelyzeti áramelosztó rendszerek hozzáadására.

V. Működési teljesítmény utólagos felszerelés után

Automatikus kapcsolás áramkimaradások alatt (zéró megszakítás vészhelyzeti terhelés esetén): A vészvilágítás, a füstelvezető ventilátorok és a felügyeleti rendszerek áramkimaradás vagy rendszerleállás nélkül továbbra is működnek a hálózat villogása vagy karbantartással kapcsolatos kimaradások esetén.

Automatikus hibavédelem (megakadályozza a terjedést): Leágazó áramköri rövidzárlat vagy túlterhelés esetén a megszakító kapcsol ki először, hogy védelmet nyújtson, biztosítva, hogy a felfelé irányuló tápegység és a többi áramkör érintetlen maradjon. Teljes mértékben megfelel a tűzbiztonsági átvételi szabványoknak: A tűzbiztonsági tartalék áramellátás logikája átfogó, a kapcsolási mechanizmus megbízható, biztosítva a tűzbiztonsági elektromos rendszerek speciális átvételi ellenőrzésének sikeres áthaladását.

Stabil működés nulla téves műveletekkel vagy működési hibákkal: Pontos kapcsolás történt többszöri hálózati ingadozás és áramkimaradás tesztjei során, nem fordult elő helytelen kapcsolás, mechanikai elakadás vagy túlmelegedés.

Alacsony O&M költségek és magas költséghatékonyság: Egyszerű szerkezet, alacsony meghibásodási arány és univerzális alkatrészkompatibilitás jellemzi, jelentősen csökkentve a hosszú távú karbantartási és csereköltségeket.

VI. Eset összefoglalója

A CB-osztályú kettős teljesítményátviteli berendezés a szabványos választás a másodlagos vészterhelésekhez, az általános tűzbiztonsági terhelésekhez és a kereskedelmi épületek és bevásárlóközpontok tartalék áramelosztásához. Két megszakítóból áll, beépített védelemmel, hibaáramok megszakításának lehetőségével és magas költséghatékonysággal rendelkezik; eltér a PC-osztályú berendezésektől (mely egy integrált egység beépített védelem nélkül, gyorsabb kapcsolást kínál, és elsődleges terhelésre használják). A biztonságot és a költséghatékonyságot egyensúlyba hozó CB-osztályú berendezések a legszélesebb körben használt és legmegbízhatóbb választás az épületek vészhelyzeti áramelosztásánál, az elöregedő rendszerek utólagos felszerelésénél és a tűzbiztonsági rendszerek korszerűsítésénél.

GYIK

K: Mi a fő különbség a CB-szintű és a PC-szintű kettős tápegységek között?

V: A fő különbség a védelmi funkciókban és az árban rejlik. A CB-szint (mint ez a termék) megszakítókból áll, és túlterhelés- és rövidzárlat-védelemmel rendelkezik. Olcsóbb és általános terhelésre alkalmas; A PC-szint szakaszolókból áll, és nem rendelkezik rövidzárlat elleni védelemmel (külső biztosíték szükséges); gyorsabb a kapcsolási sebessége és drágább, magterhelésre alkalmas. A legtöbb szokásos forgatókönyv esetében a CB-szint a legköltséghatékonyabb választás.

K: Ez a kapcsoló beépíthető egy közönséges elosztószekrénybe?

V: Az ATS Dual Power Automatic Transfer Switch-CB szabványos szerkezeti kialakítást alkalmaz, kompakt mérettel és kis helyigénnyel. Könnyen beépíthető szabványos elosztódobozokba vagy kapcsolószekrényekbe, és a beépítési mód hasonló a hagyományos megszakítóéhoz, ami nagyon kényelmes.

K: Az egyéni áramerősség és pólusszám támogatott?

V: Igen. Testreszabhatjuk a 32A-tól 800A-ig terjedő áramerősséget a projekt követelményei szerint, valamint a 3P vagy 4P póluskonfigurációkat, hogy tökéletesen megfeleljenek az Ön kettős tápellátási igényeinek.
