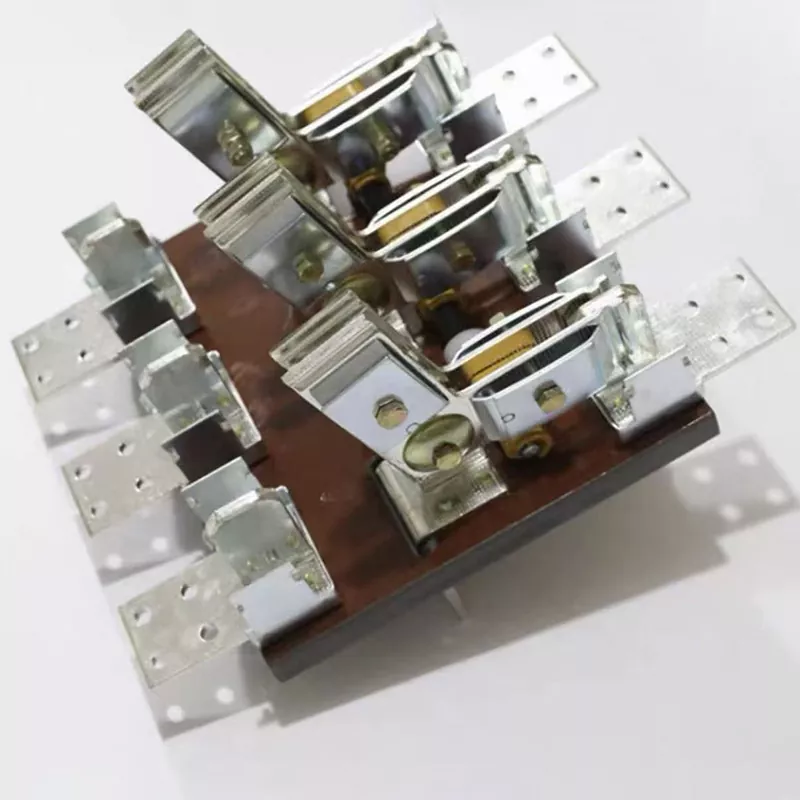

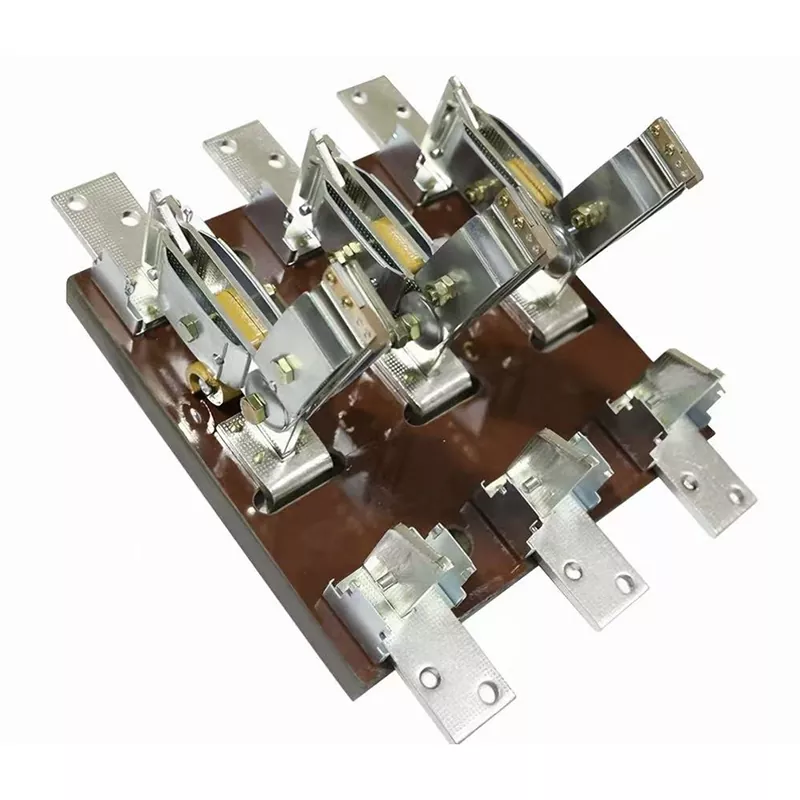

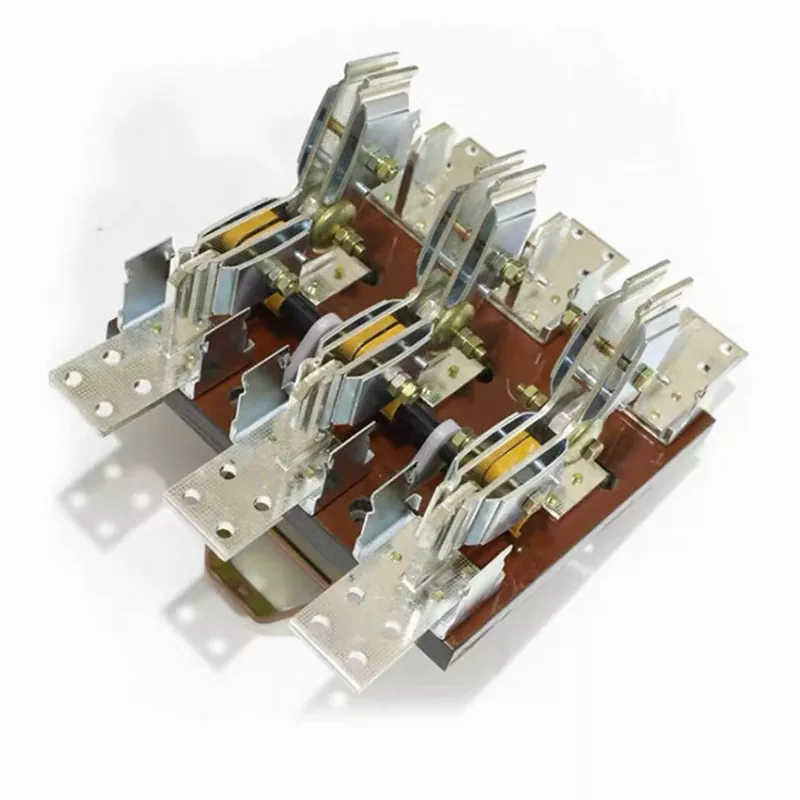

Alacsony feszültségű késkapcsoló

Nehezen választ kapcsolót nagyáramú kisfeszültségű áramkörökhöz? A megszakítók használata túl költséges, és azoknál az áramköröknél, amelyeket ritkán választanak le évente egyszer, az összetett elektronikus kioldóeszközök ténylegesen potenciális hibaveszélyt jelentenek; ívelnyomó burkolat nélküli régi típusú késkapcsolók használatakor szigorúan tilos terhelés alatt működni. Ha hiba történik, ívvillanás rövidzárlati baleset következik be.

A Junray Electrical alacsony feszültségű késkapcsolója kulcsfontosságú frissítéseket hajtott végre a hagyományos késkapcsoló alapján – egy dedikált ívelnyomó burkolattal. Ez a fejlesztés lehetővé teszi, hogy megszakítsa a normál terhelési áramokat, teljesen megváltoztatva a hagyományos késkapcsolók korlátait, amelyek csak "terhelés nélkül szigetelnek le". Ez biztosítja a megszakítók biztonságát, amikor le kell vágnia a nagyáramú áramköröket, miközben megőrzi a késes kapcsolók alacsony költségét és intuitív töréspontját, tökéletesen feloldva az ellentmondást a "túl nagy szerszám használata kis munkához" és a "működési kockázatok" között.

Szuper nagy áramterhelhetőség és látható töréspont

A kisfeszültségű késkapcsoló alapvető versenyképessége az erős áramvezető képességében és az intuitív mechanikai felépítésében rejlik:

4000A szuper nagy áramterhelhetőség: Ez az a terület, amelyet a szokásos műanyagházas megszakítók nem érnek el. Késes kapcsolónk 100A-tól 4000A-ig terjedő névleges áramtartománnyal rendelkezik, amely könnyedén megfelel az ultranagy áramú kisfeszültségű áramelosztás követelményeinek gyárakban, kohászatban, vegyiparban stb. A fővezetékek leválasztásában kétségtelenül ez a "nagy fickó".

Ív oltó burkolattal és terhelhető működéssel: Speciális kialakítású agyag ívoltó burkolattal felszerelve, a rácsív oltási elvet alkalmazva gyorsan lehűtheti és eloltani tudja a nyitás során keletkező ívet. Ez azt jelenti, hogy biztonságosan nyithatja és zárhatja a normál terhelési áramokat anélkül, hogy aggódnia kellene az érintkezők ívégésétől, ami jelentősen növeli a biztonságot és a kezelés kényelmét.

Minimális szerkezet, nulla meghibásodási arány: Az összetett rugókat, hajtórudakat és elektronikus alkatrészeket elhagyva a legtisztább mechanikus karszerkezetet alkalmazza. Ez a "súlyzó-stílusú" kialakítás rendkívül alacsony meghibásodási arányt biztosít, szinte nincs szükség karbantartásra, és különösen alkalmas olyan szekrényekbe szerelt szigetelési forgatókönyvekhez, amelyeket néhány évente csak egyszer működtetnek, valóban elérve, hogy "csak telepítse, és többé ne aggódjon".

Professzionális gyártás

A Junray Electrical széleskörű gyártási tapasztalattal rendelkező professzionális gyártóként szigorúan követi a HD13 alacsony feszültségű késkapcsolókra vonatkozó nemzeti szabványokat a gyártás során. Jól ismerjük a vezetőképességre és a szigetelésre vonatkozó szigorú követelményeket nagy áramerősség esetén, ezért nem kötünk kompromisszumot az anyagok kiválasztásánál.

Ennek a kisfeszültségű késkapcsolónak a vezető alkatrészei kiváló minőségű réz késérintkezőkből készülnek, alacsony ellenállással és kiváló vezetőképességgel. Nagyon kevés hőt termelnek nagyáramú működés közben, és nagyon kopásállóak. A szigetelő alaplemez nagy szilárdságú üvegszálas préselt műanyagból készül, amely kiváló szigetelő tulajdonságokkal és égésgátlási képességgel rendelkezik, így a kemény ipari környezetben is sziklaszilárd marad. Minden egyes kapcsoló szigorú tesztelésen esik át a bekapcsolási hőmérséklet-emelkedés, a tápfrekvencia-tűrő feszültség és a mechanikai élettartam tekintetében, mielőtt elhagyja a gyárat, biztosítva, hogy a kar könnyű és rugalmas legyen, valamint az érintkezési pontok szorosan és megbízhatóan csatlakozzanak.

Műszaki előírások

Alkalmazható forgatókönyvek

Gyári áramelosztás: Nagy transzformátorok és főgyűjtősínek kisfeszültségű oldalának áramleválasztása és karbantartása.

Nagyáramú áramelosztás: rendkívül nagy áramok kézi kapcsolása olyan iparágakban, mint a kohászat, galvanizálás és vegyipar.

Vidéki/ideiglenes áramelosztás: Mezőgazdasági öntözőszivattyútelepek főkapcsolói és ideiglenes áramellátás az építkezéseken.

Karbantartási szigetelés: Nyilvánvaló leválasztási pontként biztosítja az elektromos vezetékeket karbantartó személyzet személyes biztonságát.

GYIK

Kérdés: Mi a különbség ez a késkapcsoló és a hagyományos késkapcsoló között?

Válasz: A legnagyobb különbség az ívoltási képességben rejlik. A közönséges késes kapcsolók nem rendelkeznek ívoltó burkolattal, és szigorúan tilos a kapcsolót terhelés alatt meghúzni, mert veszélyes íveket okozhat; kisfeszültségű késkapcsolónk azonban speciális agyagíves oltóburkolattal van felszerelve, amely lehetővé teszi a normál terhelési áramok biztonságos leválasztását. A működési tartomány szélesebb és a biztonság magasabb.

Kérdés: 4000A áram mellett ez a kapcsoló túlzott hőt termel?

Válasz: Kiváló minőségű rézötvözet késérintkezőket alkalmaztunk. A réz rendkívül nagy vezetőképességgel rendelkezik, és az érintkezési ellenállása nagyon alacsony. Ésszerű hőelvezetéssel kombinálva, még 4000A teljes terhelés mellett is szabályozható a hőmérséklet-emelkedés a nemzeti szabvány tartományon belül, így biztosítva a hosszú távú stabil működést.

Kérdés: Nehéz a művelet?

Válasz: Ez a termék optimalizált kar működési mechanizmussal van felszerelve. A tőkeáttétel elvét kihasználva a működési nyomaték felerősödik. A kezelő még egy nagy méretű, 4000 A kapacitású kapcsoló esetén is könnyedén és könnyedén végezheti el a nyitási és zárási műveleteket további szerszámok nélkül.

Junray elektromos szolgáltatások

A Junray Electrical választásával egy 50 fős professzionális csapat, köztük 5 főállású ajánlatkérő mérnök előnye van, akik gyors és precíz, személyre szabott szolgáltatásokat tudnak nyújtani. Megígérjük, hogy globálisan, 7×24 órás gyors reagálást kínálunk. Ha olyan kisfeszültségű késkapcsolót keres, amely képes kezelni nagy áramerősségeket, olcsó és biztonságosan használható, ne habozzon tovább. Azonnal lépjen kapcsolatba velünk, hogy ingyenes műszaki tanácsadást és árajánlatot kapjon, és hagyja, hogy a Junray Electrical gazdaságos, biztonságos és hatékony áramelosztó rendszert építsen ki Önnek.

Utólagos beépítési projekt áttekintése

I. Projekt összefoglaló

Ez a projekt kisfeszültségű áramelosztó szekrények korszerűsítését és utólagos felszerelését foglalja magában egy építőanyag-gyártó műhelyben. A műhely nagy teljesítményű, nagy ütésű terhelésekkel van felszerelve, mint például törőgépek, szállítószalagok és légkompresszorok. Az eredeti kisfeszültségű elosztószekrények csak megszakítókat használtak a be- és kimenő áramkörökhöz, független, látható leválasztási pontok nélkül. A rutinszerű karbantartás, a szekrénycsere vagy a kábeljavítás során a megszakító felnyitására hagyatkozás nem tette lehetővé a teljes áramszünet vizuális ellenőrzését; ez jelentős biztonsági veszélyeket idézett elő – például maradékfeszültséget vagy véletlenszerű munkát a feszültség alatt álló áramkörökön –, és nem tartotta be az elektromos biztonsági karbantartási szabványokat.

Az elosztószekrények bemeneti és buszszakasz áramköreire a kötelező elektromos biztonsági előírásoknak való megfelelés érdekében, a karbantartáshoz látható lekapcsolási pontot megkövetelve, HD13 sorozatú kisfeszültségű késes kapcsolók (látható leválasztó kapcsolóként működnek) kerültek felszerelésre. Ezek biztonsági szigetelő korlátként szolgálnak, biztosítva a látható szétkapcsolást, a biztonságos karbantartást és a megbízható szigetelést.

II. Utólagos felszerelés előtti problémák

A látható lekapcsolási helyek hiánya és a nem biztonságos karbantartás: A megszakító belső érintkezői nem láthatók; a megszakító felnyitása nem garantálja a 100%-os áramleválasztást, ami az érintkezőhegesztés, a maradékfeszültség és a feszültség alatti áramkörök véletlen karbantartásának kockázatát jelenti.

Az elektromos átvételi szabványok be nem tartása: Az alacsony feszültségű elosztási előírások kifejezetten előírják, hogy az áramelosztó berendezéseknek látható mechanikus leválasztási ponttal kell rendelkezniük; a kizárólag megszakítókra támaszkodó konfigurációk nem fogadják el a biztonsági ellenőrzést.

Alacsony megbízhatóság a tápfeszültség lekapcsolási állapotában: A külső ellenőrzés nem tudja észlelni a megszakító hibáit vagy az érintkező hegesztést, ami könnyen téves megítéléshez vezethet a karbantartó személyzet részéről, és potenciális áramütési balesetekhez vezethet.

Alacsony karbantartási hatékonyság és magas kockázat: A független elkülönítés hiánya azt jelenti, hogy a helyi karbantartás teljes rendszerleállást igényel, ami kiterjedt áramkimaradásokhoz és jelentős termelési veszteségekhez vezet.

Védő szigetelőrétegek hiánya: Az elsődleges fizikai szigetelőréteg hiánya sebezhetővé teszi a rendszert a rövidzárlati hibákkal szemben, amelyek a felfelé irányuló kapcsolók fordított meghibásodását okozhatják, ami hiányos védelmi hierarchiát jelez.

III. Berendezés konfigurációs terv

A kisfeszültségű áramelosztási biztonsági előírásoknak és a műhely karbantartási és üzemeltetési igényeinek megfelelően az egyes elosztószekrények bemeneti és buszszakasz áramköreire HD13 sorozatú kisfeszültségű, nyitott késes kapcsolók kerültek felszerelésre. Ezek a megszakítókkal együtt működnek, így szabványos kétrétegű konfigurációt hoznak létre: "megszakító védelem + késkapcsoló leválasztás". Legfontosabb berendezések specifikációi

Modell: HD13-400/31, HD13-600/31 Alacsony feszültségű 3 pólusú késes kapcsoló (ívoltó burkolattal)

Névleges feszültség: 400 V alacsony feszültségű áramelosztó rendszer

Névleges áram: 400A–600A (a műhely fő bejövő áramkörének kapacitásához igazítva)

Szerkezeti jellemzők: Látható mechanikai törés, ívoltó berendezés, szigetelő alap, nagy szilárdságú réz érintkezők

Működési logika: A zárás feszültség alá helyezi az áramkört; A nyitás jól látható lekapcsolási pontot hoz létre maradék feszültség nélkül

Üzemmód: A megszakító kezeli a terhelés kapcsolást és a rövidzárlat elleni védelmet; a késkapcsolót kizárólag üresjárati leválasztásra használják

Biztonsági konfiguráció: Szigetelt működtető fogantyú, hibás működés elleni zárszerkezet, ívvédelem (megakadályozza az ívzárlatot)

IV. Alkalmazás kiemeli

A látható törés garantálja az abszolút karbantartási biztonságot: Az érintkezők teljesen szabaddá válnak nyitáskor; a kikapcsolási állapot vizuálisan ellenőrizhető, így kiküszöbölhető a maradékfeszültség vagy a véletlenszerű feszültség alatti munkavégzés kockázata.

Megfelel a kötelező nemzeti szabványoknak: Megfelel a kisfeszültségű elosztási követelménynek, amely a karbantartás során "jól látható lekapcsolási pontra" vonatkozik; első próbálkozásra átment a biztonsági felügyeleten és az elektromos befejezettség ellenőrzésén.

A kétrétegű védelem növeli a rendszer megbízhatóságát: A megszakító kezeli a védő kioldást, míg a késkapcsoló fizikai szigetelést biztosít; A világos munkamegosztás és hierarchia kiküszöböli a kapcsoló meghibásodásának kockázatát.

Ívoltó képesség terhelés nélküli kapcsoláshoz: ívoltó burkolattal van felszerelve, amely támogatja a biztonságos nyitást/zárást terhelés nélküli körülmények között, ívképződés vagy érintkezőerózió nélkül.

Egyszerű, karbantartást nem igénylő szerkezet: A tisztán mechanikus kialakítás alacsony meghibásodási arányt és stabil vezetőképességet biztosít; nincs túlmelegedés vagy laza csatlakozás a hosszú távú működés során.

V. Az utólagos felszerelés utáni működési eredmények

A karbantartási biztonsági kockázatok kiküszöbölése: A kikapcsolás állapota minden karbantartási feladat előtt vizuálisan ellenőrizhető, így teljesen megelőzhető az áram alatti karbantartás és az áramütés okozta balesetek; jelentősen javult az üzembiztonság.

Teljes ellenőrzési megfelelőség: Kijavítja a kisfeszültségű elosztórendszer fizikai szigetelésének hiányát; A berendezés konfigurációja teljes mértékben megfelel az előírásoknak, biztosítva az elektromos biztonsági szabványosítási vizsgálatok zökkenőmentes lebonyolítását.

Az áramkimaradás hatókörének precíz szabályozása: Lehetővé teszi egyetlen szekrény független leválasztását és karbantartását anélkül, hogy a teljes gyűjtősínszakaszt lekapcsolná, hatékonyan minimalizálva a termelési veszteségeket. Stabil rendszerműködés: Kiváló minőségű réz érintkezők biztosítják a kiváló csatlakozást; teljes terhelés mellett nincs túlmelegedés, oxidáció vagy érintkezési hiba.

Hosszú élettartam és alacsony O&M költségek: A tisztán mechanikus szerkezet tartós és megbízható, gyakorlatilag nem igényel karbantartást, és biztosítja a hosszú távú, hibamentes működést.

VI. Eset összefoglalója

Az alacsony feszültségű késes kapcsoló (HD13 leválasztó kapcsoló) alapvető biztonsági leválasztó eszköz az alacsony feszültségű áramelosztó szekrényekhez, tápszekrényekhez és a műhelyelosztó rendszer frissítéséhez. Nem nyújt áramkörvédelmet és nem szakítja meg a terhelési áramokat; hanem az alapvető funkciója, hogy látható mechanikai leválasztási pontot biztosítson, amely végső védelmi vonalként szolgál az elektromos karbantartás során. Kötelező eleme minden ipari áramelosztásnak, gyári létesítmények korszerűsítésének és szabványosított átvételi projektnek, alapvető eleme a kisfeszültségű áramelosztó rendszerek megfelelőségének, biztonságának, valamint szabványosított működésének és karbantartásának.
