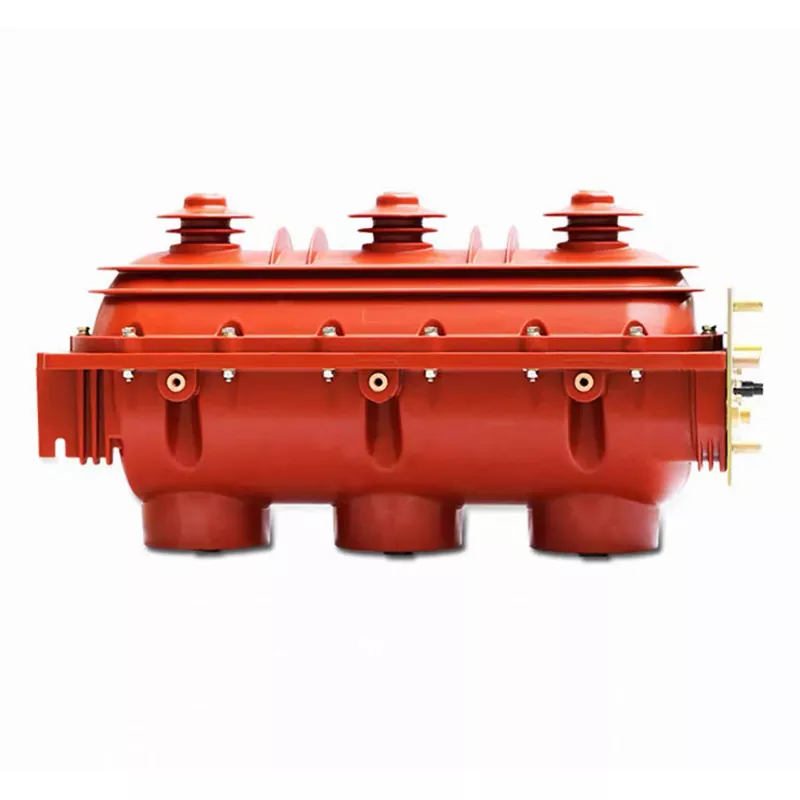

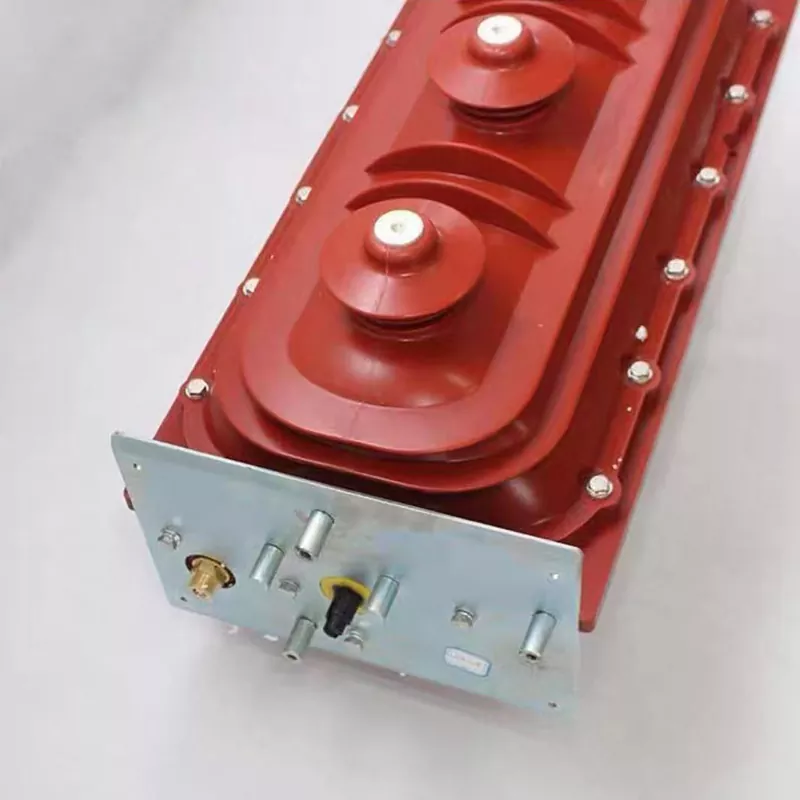

FLN36 kén-hexafluorid kapcsoló

A Junray Electrical FLN36 kén-hexafluorid terhelésmegszakító egy dedikált kapcsolóeszköz, amelyet kifejezetten 10 kV-os gyűrűs főegységekhez (RMU-k), kábelelágazó dobozokhoz és városi elosztó hálózatokhoz terveztek. Ellentétben a rövidzárlati áramok megszakítására tervezett megszakítókkal, ez a terhelésmegszakító kapcsoló normál terhelési áramok létrehozására és megszakítására van optimalizálva gyűrűs hálózati alkalmazásokban, megbízható SF6 ívoltási teljesítményt nyújtva lényegesen alacsonyabb költségek mellett. Integrált háromállású kialakítással (Zárás, Nyitott, Föld), karbantartást nem igénylő teljesen tömített SF6 gázkamrával, átfogó mechanikus „Five-Prevention” reteszeléssel és rugós működtető mechanizmussal, amelynek mechanikus élettartama több mint 3000 művelet.

A termék előnyei

SF6 ívoltás: Megbízható kapcsolás – Az SF6 ívoltó technológiát használva ez a készülék kivételes ívoltási képességekkel büszkélkedhet, lehetővé téve a terhelési áramok megbízható megszakítását és lezárását. Ívoltási teljesítménye jelentősen felülmúlja a hagyományos olajbemerített kapcsolókét, így tökéletesen alkalmas a gyűrűs hálózati rendszerekben szükséges kapcsolási műveletekre.

Terhelési áram kapcsolás: gyűrűs hálózatokhoz optimalizálva – kifejezetten a terhelési áramok kapcsolására tervezték, ez az eszköz ideális a gyűrűs hálózati műveletekhez. Kiküszöböli a megszakítókhoz jellemzően jellemző nagy megszakítóképesség szükségességét; a tipikus gyűrűs hálózati forgatókönyvek esetében a képességei teljesen elegendőek, ami jelentős költségcsökkentést eredményez.

Nagy megbízhatóság: Alacsony hibaarány – A rendkívül stabil működést biztosító eszköz kivételesen alacsony meghibásodási arányt mutat – körülbelül 30%-kal alacsonyabb, mint a szabványos terheléskapcsolóké. Az FLN36 kén-hexafluorid kapcsoló tökéletesen illeszkedik a gyűrűs hálózati környezetekhez, nyugalmat kínál, és kiküszöböli a berendezés meghibásodásával kapcsolatos aggodalmakat.

Termék paraméter

Precíziós mérnöki részletek

1. Rugós működési mechanizmus: Megbízható rugós működési mechanizmussal rendelkezik, amely megbízható nyitási és zárási műveleteket, gyors kapcsolási sebességet és alacsony meghibásodási arányt biztosít.

2. Teljesen tömített szerkezet: teljesen zárt kialakítást alkalmaz, SF6 gázszigetelést használva; ez a karbantartást nem igénylő szerkezet nem igényel rutinszerű karbantartást.

3. "Öt-megelőző" reteszelés: "Öt-megelőző" reteszelő rendszerrel van felszerelve a működési hibák megelőzésére és a 10 kV-os nagyfeszültségű kapcsolási műveletek biztonságának biztosítására.

4. Szabványos telepítés: Az FLN36 kén-hexafluorid kapcsolót szabványos telepítésre tervezték, lehetővé téve a Ring Main Unit (RMU-k) és kábelelágazó dobozokba való kényelmes integrálást.

Termék alkalmazása

Gyűrűs főegység: A gyűrűs főegységen belüli kapcsolóeszköz, amely képes terhelési áramok létrehozására és megszakítására.

Nagyfeszültségű elosztás: 10 kV-os nagyfeszültségű áramelosztó rendszerek, amelyek képesek terhelések létrehozására és megszakítására.

Ring Network Engineering: Ring hálózati infrastrukturális projektek, amelyek képesek terhelések létrehozására és megtörésére.

Válassza a Junray Electrical lehetőséget

A magas és alacsony feszültségű alkatrészekre vonatkozó nemzeti szabványok szigorú betartása mellett gyártva minden egység szigorú tömítési, kapcsolási és feszültségállósági teszteken megy keresztül a stabil és biztonságos működés érdekében. A Junray Electrical funkcionális testreszabási lehetőségeket kínál, amelyek lehetővé teszik, hogy egy exkluzív FLN36 kén-hexafluorid kapcsolót kifejezetten a gyűrűhálózat követelményeihez igazítson – biztosítva a tökéletes illeszkedést a gyűrűs főegységekhez és elágazó dobozokhoz.

Utólagos beépítési esettanulmány

I. Projekt áttekintése

Ez a projekt a helyi lakott területeket és utcafronti üzleteket kiszolgáló 10 kV-os elöregedő elosztóhálózati gyűrűs főegységek (RMU-k) korszerűsítését és felújítását foglalja magában. A meglévő örökölt gáztermelő és olajjal töltött terhelésmegszakító kapcsolók hosszú ideje üzemeltek, és olyan problémákkal küzdöttek, mint a szigetelés elöregedése, rendellenes működési zajok, rossz ívoltási képességek, érzékenység a nedvesség okozta meghibásodásra, valamint a terhelés alatti megbízható kapcsolási képtelenség. A helyszíni problémák közé tartozott a kapcsolók elakadása, a szigetelés romlása, a részleges kisülés és a kondenzáció okozta nyomkövetés a szekrényeken belül. Ezek a problémák veszélyeztették a biztonságot a karbantartási leállások során, akadályozták a hatékony hibaelhárítást, gyakori nem tervezett áramkimaradásokat okoztak, valamint alacsony ellátásbiztonságot és jelentős működési kockázatokat eredményeztek.

Az elosztóhálózat stabilitásának javítása, a kapcsolók elöregedésével kapcsolatos szigetelési veszélyek kiküszöbölése, valamint a gyűrűs hálózat szekcionálási és összekapcsolási funkcióinak támogatása érdekében az egységeket FLN36-12 beltéri SF6 háromállású terhelésmegszakítókra cserélték. A 10 kV-os RMU-k központi vezérlőelemeként szolgáló kapcsolók biztonságos terhelési áramkapcsolást, megbízható földelést és precíz leválasztást tesznek lehetővé, megfelelve a szabványos városi gyűrűs hálózatok működési követelményeinek.

II. Utólagos felszerelés előtti problémák

Gyenge szigetelési teljesítmény és számos veszély: A régi, olajjal töltött és gázt termelő kapcsolók elavult szigetelőanyagot használtak. A hosszú távú működés nedvességfelvételhez, öregedéshez és súlyos részleges kisüléshez vezetett, ami nagy kockázatot jelent a fázisok közötti meghibásodás és a belső rövidzárlati hibák kialakulásához.

Gyenge terheléskapcsolási képesség: Az elégtelen ívoltási kapacitás miatt a kapcsolási terhelési áramok gyakran ívképződést és érintkezőkeróziót okoztak, ami nem felelt meg a gyakori gyűrűs hálózati kapcsolási műveletek követelményeinek.

Szabványos háromállású szerkezet hiánya és nem biztonságos karbantartás: Az egységek nem tartalmaztak integrált leválasztási és földelési funkciókat; a karbantartás során a földelés megbízhatatlan volt, ami feszültség alatt álló karbantartás vagy véletlen érintkezés kockázatát jelentette.

Nem megfelelő mechanikus reteszelés és hibás működés veszélye: A hibás működést gátló funkciók hiánya komoly biztonsági kockázatokat jelentett, mint például a kapcsoló zárása terhelés alatt vagy a földelő kapcsoló helytelen működése.

Magas karbantartási munkaterhelés és meghibásodási arány: Az olajszint és a gáztermelő alkatrészek elöregedésének rendszeres ellenőrzésére volt szükség; az alkatrészek gyorsan elhasználódtak, ami magas O&M költségeket és gyenge tápellátási stabilitást eredményezett.

III. Berendezés konfigurációs terv

A 10 kV-os városi elosztóhálózat gyűrűs fő tápellátási szabványaival és az elosztóberendezésekre vonatkozó State Grid specifikációkkal összhangban a gyűrűs főegységek (RMU-k) egységesen FLN36-12D SF6 háromállású terhelésmegszakítókkal vannak felszerelve. Ezek a kapcsolók integrált szerkezettel rendelkeznek, amely egyesíti a zárási, nyitási és földelési funkciókat, valamint egy átfogó mechanikus reteszelő rendszert. Az XGN15-12 RMU házakhoz tervezve megfelelnek a szakaszosítási, összekapcsolási és terminál-tápellátási alkalmazások követelményeinek.

Az alapvető berendezések paraméterei

Berendezés típusa: FLN36-12D beltéri nagyfeszültségű SF6 terhelésmegszakító kapcsoló

Névleges feszültség: 12kV (10kV-os elosztó hálózatokhoz alkalmas)

Névleges áram: 630A (megfelel a gyűrűs hálózatok maximális terhelőáram-követelményeinek)

Szigetelő közeg: nagy tisztaságú kén-hexafluorid (SF6) gáz; nagy dielektromos szilárdságot és kiváló ívoltási teljesítményt kínál

Szerkezeti kialakítás: Integrált három pozíciós kialakítás (zárás, nyitás/leválasztás és földelés)

Működési funkciók: Terheléskapcsolás, terhelés nélküli leválasztás és megbízható földelés a karbantartáshoz

Reteszelési konfiguráció: Átfogó mechanikus "öt-megelőző" reteszelőrendszer; megakadályozza a földelőkapcsoló terhelés alatti bezárását, a szekrény feszültség alatti kinyitását és a véletlen kapcsolási műveleteket

Működési jellemzők: Teljesen zárt szerkezet, enyhe túlnyomásos működés, karbantartásmentes, nedvességálló és páralecsapódásálló

IV. Építési és alkalmazási jellemzők

SF6 gázszigetelés kiváló dielektromos teljesítménnyel: nagy tisztaságú SF6 gázt használ; a szigetelési és ívoltási képességek messze felülmúlják a régebbi olajjal töltött vagy gázt termelő kapcsolókét, hatékonyan kiküszöbölve a páratartalommal, páralecsapódással és a kúszás meghibásodásával kapcsolatos kockázatokat.

Integrált háromállású kialakítás, amely biztosítja a karbantartási biztonságot: A kapcsoló kinyitása automatikusan eléri a szigetelést; a földelés megbízható és vizuálisan ellenőrizhető. A földelési védelem teljes mértékben hatékony a karbantartás során, kiküszöbölve a maradékfeszültségből vagy a véletlenszerű feszültség alatti munkából származó kockázatokat.

Mechanikus "öt-megelőző" reteszelés a hibamentes működés érdekében: A szigorú logikával rendelkező beépített kényszermechanikus reteszelés megakadályozza az összes kritikus működési hibát fizikai szinten.

Gyakori terheléskapcsolás és gyűrűs hálózati kompatibilitás: A kiváló ívoltási teljesítmény támogatja a rutinszerű terhelésváltást és a gyűrűs hálózati energiaátvitelt, kielégítve a városi elosztóhálózatok rugalmas diszpécserezési igényeit. Teljesen zárt, karbantartást nem igénylő és minimális O&M-et igényel: A szekrény zárt, enyhe túlnyomásos kialakítású, rendkívül alacsony gázszivárgási arány mellett; nem igényel gyakori gázutánpótlást vagy időszakos szétszerelést a karbantartáshoz, így biztosítva a stabil, hosszú távú működést.

V. Működési eredmények az utólagos felszerelés után

A szigetelési veszélyek teljes kiküszöbölése: Az erős SF6 szigetelő közeg megakadályozza az olyan problémákat, mint a részleges kisülés, a kondenzáció okozta nyomkövetés és a fázisok közötti meghibásodás, így biztosítva, hogy a berendezés szigetelési szintje hosszú távon stabil és megfelelő maradjon.

Rugalmas és megbízható gyűrűs hálózati kapcsolás: A zökkenőmentes, terhelés alatti kapcsolás ívképződés vagy érintkezőerózió nélkül biztosítja a biztonságos és stabil elosztóhálózati diszpécser- és terhelésátviteli műveleteket.

Biztonságos és szabványosított karbantartási eljárások: A háromállású leválasztás és a megbízható földelés biztosítja, hogy a karbantartási feltételek teljes mértékben megfeleljenek a biztonsági előírásoknak, kiküszöbölve az éles vezetékes munkával járó kockázatokat.

Karbantartást nem igénylő berendezések rendkívül alacsony meghibásodási arányokkal: Az üzembe helyezés után nincs szükség rutin karbantartásra vagy gázutánpótlásra; nincs öregedés miatti leromlás, és a berendezés 100%-os működési integritást tart fenn.

Jelentősen javult az áramellátás megbízhatósága: Kiküszöböli a berendezés hibáiból eredő kimaradási kockázatokat; lehetővé teszi a gyors hibaelhárítást és a hatékony terhelésátvitelt, jelentősen lerövidítve az ügyfelek kimaradási idejét, és biztosítja a sikeres átvételt az állami hálózati elosztóhálózat szabványosítási kritériumai szerint.

VI. Eset összefoglalója

Az FLN36-12 SF6 terhelésmegszakító kapcsoló a 10 kV-os gyűrűs főegységek (RMU-k), a dobozos alállomások, a városi elosztó hálózatok és a lakossági áramelosztó rendszerek alapeleme. Elsősorban gyakori terhelésváltásra, vonalszakaszozásra és összekapcsolásra, hibaleválasztásra és karbantartási földelésre használják. A legfontosabb előnyök közé tartozik a kiváló SF6 szigetelés, az integrált háromállású kialakítás, az „öt-megelőző” reteszelés, a karbantartásmentes jelleg és a terhelés alatti kapcsolási képesség. Ellentétben a megszakítókkal, a terhelésmegszakító kapcsolók a normál terheléskapcsolást és leválasztást kezelik, nem pedig a rövidzárlati hibákat, így biztonságosak, stabilak és költséghatékonyak a magkapcsolók a gyűrűs hálózati áramelosztó rendszerekben.
