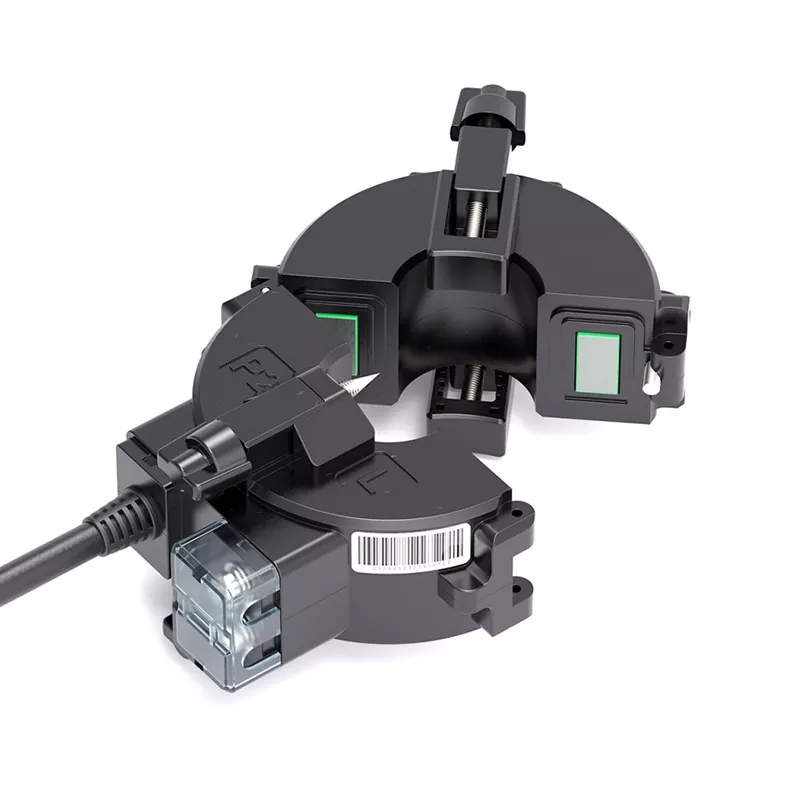

A CTHW8 Outdoor vízálló áramváltó osztott magos körkörös kialakítással rendelkezik, amely lehetővé teszi, hogy közvetlenül a feszültség alatt álló tápkábelekre rögzítse anélkül, hogy a rendszert le kellene kapcsolni, illetve a kábeleket és a csatlakozókat le kellene választani. Sima belső nyílása alkalmazkodik a kábel formájához, míg a csavaros-csapos reteszelő mechanizmus biztosítja a biztonságos, elmozdulásmentes illeszkedést. A nagy pontosságú vasmaggal kombinálva stabil áramfelvételt biztosít.
Az osztott magos körkörös kialakítás szoros illeszkedést biztosít a belső nyílás és a kábel külső felülete között, így különböző átmérőjű egy- és többeres kisfeszültségű tápkábelek is helyet kapnak. A négyzet alakú apertúrájú transzformátorokhoz képest ez a kialakítás szorosabb illeszkedést kínál ingadozás nélkül, ami stabilabb mérési pontosságot eredményez. Az osztott szerkezet kiküszöböli a vezetékek leválasztásának hagyományos követelményét a telepítéshez, lehetővé téve az utólagos felszerelést áramkimaradás nélkül. Egyetlen személy másodpercek alatt telepítheti az egységet, jelentősen lerövidítve a telepítési időt és elkerülve a termelési leállással járó veszteségeket.
Az egység tetejére szerelt, gombos működtetésű csavaros reteszelő mechanizmussal rendelkezik, beépített pozicionáló csappal. A csavar meghúzása biztonságosan lezárja a felső és az alsó házat, biztosítva, hogy a vasmag illeszkedő felületei rés nélkül találkozzanak. Ezzel egyidejűleg a pozicionáló tüske a kábel külső felületéhez nyomódik, hogy a transzformátort a helyén rögzítse, hatékonyan megakadályozva a csúszást vagy elfordulást. Ez biztosítja a hosszú távú stabil működést – még erős vibrációjú környezetben is –, és szerkezetileg kiküszöböli a kilazulás okozta mérési hibákat.

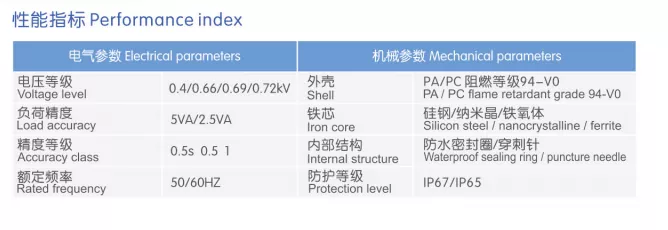

Kiváló minőségű szemcseorientált szilíciumacél magot használ, amelyet nagy mágneses permeabilitás, alacsony mágneses veszteség és kiváló mágnesezési görbe linearitás jellemez. Stabil kimeneti jelet ad a névleges áramtartományon belül, megfelel a Class 0.5 vagy Class 1 mérési pontossági szabványoknak, és megbízható, pontos áramadatgyűjtést biztosít. A termék támogatja a kétfrekvenciás működést (50Hz/60Hz), és erős ellenállást kínál a külső elektromágneses interferenciákkal szemben, így stabil integrációt biztosít a különböző többfunkciós teljesítménymérőkkel, intelligens felügyeleti terminálokkal és relévédő eszközökkel.
Ez a CTHW8 Outdoor vízálló áramváltó egytestű, fröccsöntött házzal rendelkezik, amely nagy szilárdságú, égésgátló műszaki műanyagból készült, kiváló szigetelést, ütésállóságot és tartósságot biztosít a szélsőséges hőmérsékletekkel szemben. A belső tér vákuumozott epoxigyantával van ellátva, amely átfogó védelmet nyújt a nedvesség, a por és a korrózió ellen. Alkalmas változatos és igényes környezetekben – például ipari üzemekben, kültéri elosztódobozokban, föld alatti elosztóaknákban és közműalagutakban –, így hosszú távon állandó teljesítményt és meghosszabbított élettartamot biztosít.
Átlátszó sorkapocsfedél: A vezetékek állapota jól látható, ami növeli a hatékonyságot a helyszíni telepítés átvétele és az azt követő hibaelhárítás vagy karbantartás során.
Egyértelmű polaritásjelölések: A P1/P2 irányjelzők és a másodlagos kapocs polaritása a ház felületén van jelölve a vezetékezési hibák elkerülése érdekében.
Vízálló kábelkimenet: Speciális, hajlításálló kimeneti kábel tartozik hozzá; a csatlakozási pont vízálló tömítéssel rendelkezik, amely növeli az általános védelmi minősítést.
Integrált, kiegészítők nélküli kialakítás: A dobozból azonnal beszerelésre kész, további alkatrészek nélkül, csökkentve az anyagköltségeket.
Lazítsa meg a felső rögzítőcsavart az óramutató járásával ellentétes irányba forgatva, majd óvatosan válassza szét a felső és alsó házrészt az elválasztó vonal mentén.
Helyezze a mérendő kábelt a transzformátor nyílásának közepére, ügyelve arra, hogy koaxiális legyen a nyílással, és ne legyen elcsúszás vagy összenyomás.
Igazítsa az illeszkedő felületeket és zárja le a házrészeket; húzza meg a felső rögzítőcsavart az óramutató járásával megegyező irányba, hogy biztosítsa a szoros illeszkedést, és hogy a rögzítőcsap szilárdan rögzítse a kábelt.
Nyissa fel az átlátszó csatlakozófedelet, csatlakoztassa megfelelően a másodlagos vezetékeket a polaritásjelzéseknek megfelelően, és zárja le a fedelet a telepítés befejezéséhez.
Soha ne hagyja nyitva a szekunder áramkört, amíg a transzformátor működik; szakadt áramkör magas feszültséget idézhet elő, amely veszélyezteti a személyzet és a berendezések biztonságát.

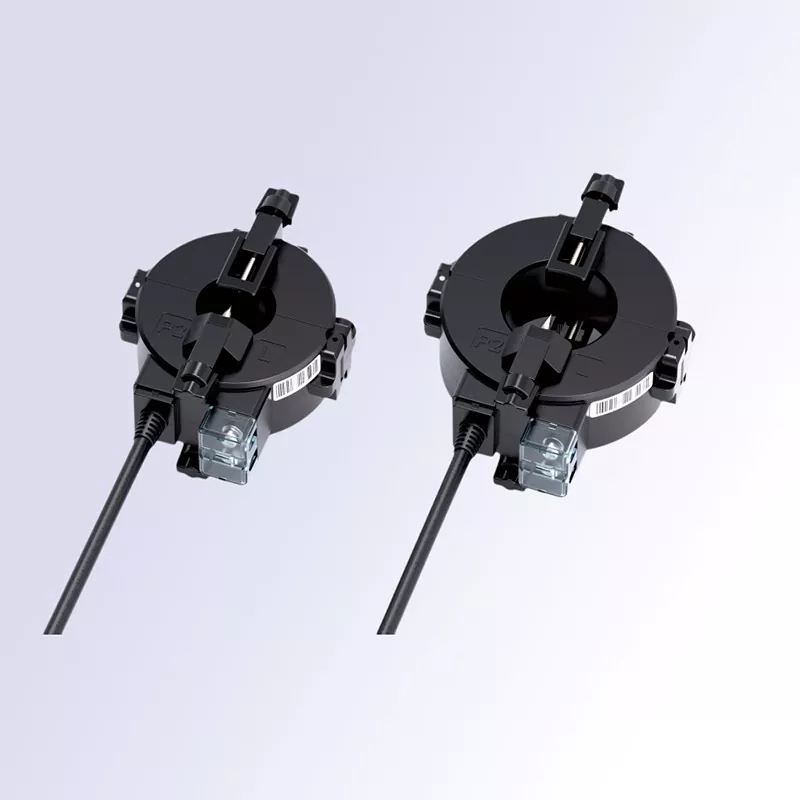

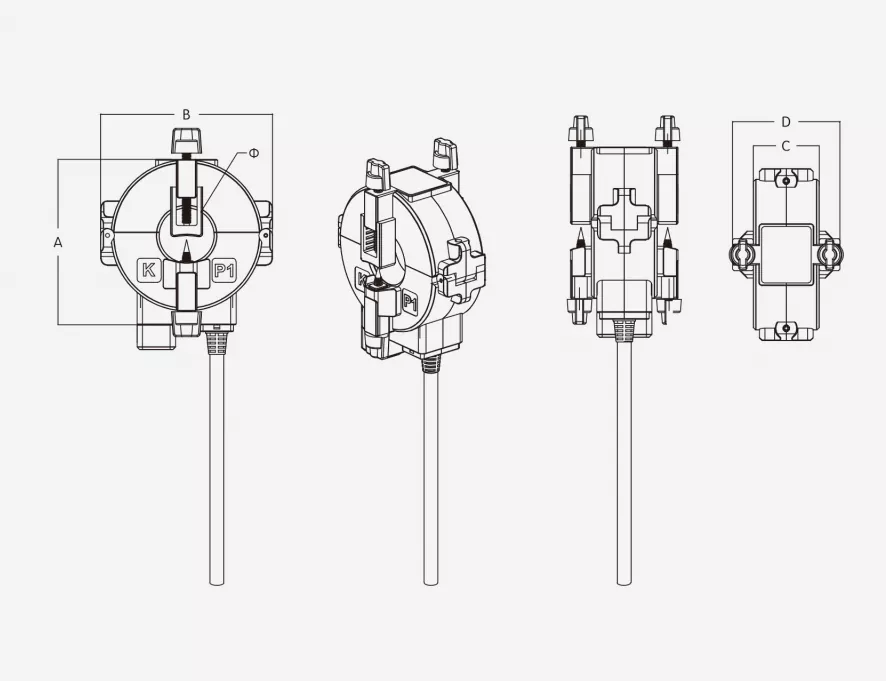

A megfelelő illeszkedés érdekében válasszon egy megfelelő nyílásméretű modellt a kábel tényleges külső átmérője alapján.
Kültéri vagy magas páratartalmú környezetben történő telepítés esetén ajánlatos további vízszigetelést/tömítést alkalmazni a vezetékcsatlakozásokon. Alkalmazási forgatókönyvek
Meglévő elosztórendszerek utólagos felszerelése: Mérő- és felügyeleti eszközök telepítése a kábeláramkörökre öregedő ipari parkokban vagy kereskedelmi épületekben áramkimaradás vagy vezetékek leválasztása nélkül.
Building Power Distribution O&M: Áramfigyelés és energiafogyasztási statisztikák elemzése az elektromos felszállóvezetékekben és a közüzemi aknákban elhelyezkedő kábeláramkörök esetében.
Ipari teljesítményfigyelés: Valós idejű monitorozás a kábelekkel táplált berendezések, például gyártósorok, szivattyúk, ventilátorok és légkompresszorok működési áramainak.
Intelligens áramelosztó rendszerek: Integráció az energiafelügyeleti platformokkal és az energiagazdálkodási rendszerekkel, lehetővé téve a távoli adatgyűjtést és a hiba korai figyelmeztetését.
Földzárlat-védelem: Testreszabható nulla sorrendű áramváltóként az áramelosztó rendszereken belüli maradékáram-felügyelethez és földzárlat-védelemhez.
A teljes termékcsalád a nemzeti szabványok szigorú betartásával készül. Minden CTHW8 kültéri vízálló áramváltó átfogó tesztelésen esik át – beleértve a pontossági kalibrálást, a teljesítmény-frekvencia-tűrési feszültség teszteket és a szigetelési teljesítmény ellenőrzéseket – a stabil, megbízható teljesítmény biztosítása érdekében. Egy év garanciát vállalunk.
Projekt neve: Suzhou Smart Lighting energiafigyelés utólagos beépítési projekt | Helyszín: Suzhou város, Jiangsu tartomány
Befejezés dátuma: 2023. szeptember
Használt termék: φ45 mm-es szigetelő-lyukasztó osztott magos áramváltó
A projekt egy nagy városi főút 6,2 kilométeres szakaszát fedi le, amely 218 közvilágítási elosztó áramkört tartalmaz. Mindegyik áramkör 3 × 16 mm²-es tápkábelt használ a LED-es közvilágítás és a tájvilágítás ellátására. Az eredetileg 2015-ben megépült meglévő elosztórendszer csak alapvető főkapcsoló be-/kikapcsolási funkciókat kínált, nem volt képes egyedi áramköri áramfigyelésre vagy energiafogyasztási statisztikákra.
A kifinomult önkormányzati világításkezelés iránti igények megnövekedésével a helyi hatóságok energiafigyelő és hibajelző rendszerek telepítését tervezték a teljes világítási hálózaton. Mindazonáltal olyan kihívásokkal kellett szembenézniük, mint például a főbb utakon előforduló áramszünetekre vonatkozó jóváhagyás megszerzésének nehézségei, a kültéri telepítési pontok szétszórt jellegéből adódó magas vezetékezési költségek, valamint a kábelek elvágásának szükségessége a hagyományos áramváltók utólagos felszereléséhez. A projekt végül a szigetelést átszúró, osztott magos áramváltókat választotta az áramfelvétel alapelemeiként, lehetővé téve, hogy a teljes utólagos felszerelés áramkimaradás nélkül elvégezhető legyen.
Az elágazóáram-ellenőrzés hiánya; rendkívül alacsony hibaelhárítási hatékonyság. A világítási hálózaton nem volt áramkörenkénti áramadatgyűjtés; A sérült utcai lámpák vagy vonalhibák azonosítása kizárólag kézi éjszakai járőrözésre támaszkodott. A hiba észlelésének átlagos ideje meghaladta a 12 órát, a távoli szakaszokon előforduló problémák esetenként 2–3 napig is fennállnak a megoldás előtt. Következésképpen az útvilágítás rendelkezésre állási aránya 92% körül mozgott, és nem felelt meg az előírt szabványoknak.
Nyers energiagazdálkodás; képtelenség észlelni a rendellenes energiafogyasztást. Csak a főmérő mérte a teljes fogyasztást, így nem lehetett megkülönböztetni az egyes áramkörök energiafelhasználását. Az olyan problémákat, mint a vezetékszivárgás vagy a közeli vállalkozások jogosulatlan áramkivétele, nem észlelték, aminek eredményeként a becsült éves, nem világítási energiaveszteség meghaladta az 50 000 RMB-t.
A hagyományos utólagos felszerelések áramszüneteket igényeltek, ami jelentős lakossági hatást váltott ki. A szabványos átmenő lyukú áramtranszformátorok használatához kábelek elvágására és áramellátásra lett volna szükség. A főútvonalak kimaradása miatt megzavarták a jelzőlámpákat, a közvilágítást és a közeli üzletek áramellátását. Ezenkívül a kimaradások engedélyezési folyamata összetett volt, és az éjszakai telepítés magas biztonsági kockázatot jelentett.
Széles körben elszórt kültéri helyszínek; a tápvezetékek magas költségei. A 218 megfigyelési pont az út mentén elszórtan helyezkedett el. Az egyes adatgyűjtő modulokhoz külön tápkábelek telepítése 120 000 RMB-t meghaladó együttes anyag- és munkaerőköltséget jelentett volna; Ezenkívül a kültéri vezetékek hajlamosak az elöregedésre és magas meghibásodási arányra.
A szétszórt kültéri helyszínek és a nulla kimaradás nélküli telepítés alapvető követelményeinek kielégítése érdekében a projekt kizárólag szigetelés-átszúró, osztott magos áramváltókat használ. Ezek az integrált egységek kezelik mind az árammérés, mind az áramkör saját tápellátását, így nincs szükség további tápvezetékekre.
Alapvető tervezési elvek

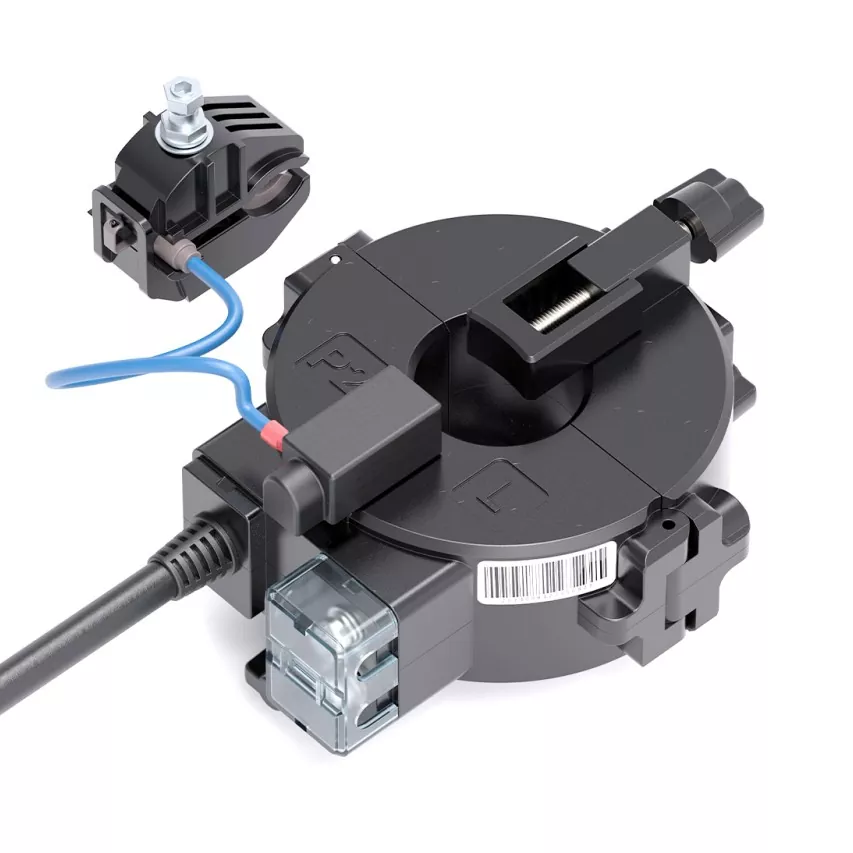

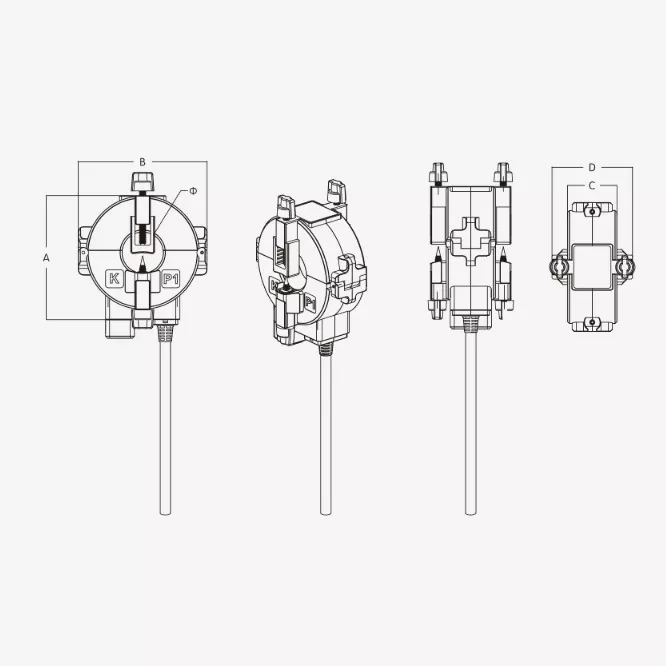

Szigetelés-átszúró, saját tápellátású megoldás: A transzformátor beépített átszúró elektródákat használ, hogy áthatoljon a közvilágítás fázisvezetékének szigetelésén és üzemi teljesítményt vegyen fel. Ez egyidejűleg táplálja az áramgyűjtő és a kommunikációs modulokat, így nincs szükség független tápvezetékekre.
Osztott magos, leválasztás nélküli telepítés: A felpattintható, osztott magos szerkezetnek köszönhetően a készülék közvetlenül a kábel külső felületére rögzíthető. Ez szükségtelenné teszi a kábelek elvágását vagy a terminálok leválasztását, ami lehetővé teszi a feszültség alatti telepítést alacsony feszültségű környezetben. Magas szintű védelmet nyújtó kültéri kialakítás: Az egység IP65 por- és vízálló besorolást kapott, és vízálló tömítőgyűrűvel rendelkezik a szúrási ponton, így alkalmas esőnek, erős hőségnek és fagyos téli hőmérsékletnek kitett kültéri környezetekhez.
Kimaradásmentes telepítés; nincs fennakadás a normál városi működésben: A munkát okleveles kisfeszültségű villanyszerelők végezték szabványos feszültség alatti munkavégzési eljárásokat követve. A főutakon nem történt áramszünet, sem a közlekedési lámpák, sem a környékbeli vállalkozások áramellátása nem érintett. Összesen 218 egységet telepítettek és helyeztek üzembe mindössze hét nap alatt – ez több mint 60%-kal csökkentette a projekt időtervét a hagyományos utólagos felszerelési módszerekhez képest.
Nincs szükség további vezetékekre; az utólagos beépítési költségek jelentős csökkenése: A piercing-alapú önerős technológiának köszönhetően nem kellett tápkábeleket fektetni az egyes egységekhez. Ez egységenként körülbelül 85 RMB anyag- és munkaerőköltséget takarított meg, ami több mint 180 000 RMB teljes huzalozási költségmegtakarítást és 40%-os utólagos felszerelési költségek csökkenést eredményezett.
Megbízható átszúró tömítés; biztonságos a hosszú távú kültéri használathoz: Az átszúró elektróda ónozott rézből készült, egyenletes átszúróerőt biztosítva a vezetőmag sérülése nélkül. A szilikongumi vízálló tömítés teljes szigetelést biztosít az esőtől és a nedvességtől, miután lezárták. A telepítés óta az egységek ellenálltak Suzhou esős évszakának, 40 °C-os nyári csúcshőmérsékletnek és -5 °C-os téli minimumnak, anélkül, hogy szigetelésromlást, vízbehatolást vagy rövidzárlatot tapasztaltak volna.
Stabil mérési pontosság; megfelel az energiafogyasztás mérési követelményeinek: Az osztott magú érzékelő illeszkedő felületei precíziós csiszoláson mennek keresztül, ami minimális mágneses áramkör veszteséget eredményez bezáráskor, és eléri a 0,5 osztályú pontosságot – megfelel az alulméréses energiastatisztika követelményeinek. A kisáramú jelekre való nagy érzékenység lehetővé teszi az egyes utcai lámpák meghibásodása által okozott áramváltozások pontos észlelését, lehetővé téve a hibák pontos korai figyelmeztetését.
Kényelmes és hatékony telepítés; alkalmas kültéri munkakörnyezethez: A könnyű egységek beépített zárókapcsokkal rendelkeznek, amelyek lehetővé teszik, hogy egyetlen technikus végezze el az antennaszerelést nehéz szerszámok nélkül. Ez jelentősen csökkenti mind a biztonsági kockázatokat, mind a kültéri magasban végzett munka nehézségeit.
Jelentősen megnövekedett O&M hatékonyság és megfelelő világítási arány: A rendszer valós időben figyeli az áramerősséget az összes áramkörben, és 10 percen belül automatikusan riasztást küld szakadásra, rövidzárlatra vagy rendellenes kimaradásra, ezáltal 80%-kal csökkentve az átlagos hibafeloldási időt. Az útvilágítás aránya 92%-ról 99,2%-ra emelkedett, ami megfelel a települési világításra vonatkozó I. fokozatú szabványnak.
Finomított energiagazdálkodás és csökkentett veszteségek: Az energetikai adatok bevezetése utáni elemzése három jogosulatlan áramlecsapási pontot és két rejtett vezetékszivárgást azonosított. A kármentesítés körülbelül 2300 kWh-val csökkentette az abnormális havi energiaveszteséget, így az éves villamosenergia-költség megtakarítás meghaladja a 25 000 RMB-t.
Stabil berendezés üzemzavar nélkül: 2024 októberéig mind a 218 áramváltó folyamatosan és stabilan működött, nem mutatott vízkárosodást, pontossági eltolódást vagy túlmelegedést a csatlakozási pontokon; a berendezés integritásának aránya 100%.
Sikeres önkormányzati átvétel: A projekt megfelel a Városi Közúti Világítástechnikai Építési és Átvételi Műszaki Előírásnak (CJJ 89) és az áramváltókra vonatkozó vonatkozó országos szabványoknak, első próbálkozásra átment az önkormányzati hatóság speciális átvételi ellenőrzésén az intelligens világítás utólagos felszerelésére.
A szigetelés-lyukasztó technológiával ellátott osztott magos áramváltó alapvető innovatív eleme az elosztott kültéri áramelosztó rendszerek intelligens utólagos felszerelésének. Hatékonyan oldja meg a hagyományos utólagos felszerelési módszerekkel kapcsolatos három fő iparági fájdalompontot: az áramkimaradások ütemezésének nehézségét, a magas vezetékezési költségeket és a lassú telepítési sebességet.
Ez a technológia széles körben alkalmazható olyan forgatókönyvekben, amelyeket szétszórt helyek és kihívást jelentő áramellátás jellemez, mint például a városi utcai lámpák, a kültéri elektromos töltőcölöpök, az ipari parkok áramelosztása és a vidéki elektromos hálózatok. Lehetővé teszi a jelenlegi felügyeleti és energiaadatgyűjtő rendszerek gyors telepítését nulla áramkimaradás, minimális vezetékezés és alacsony költségek mellett, így rendkívül költséghatékony érzékelőrétegű megoldás a dolgok internetéhez (IoT) az áramelosztásban és az intelligens városépítésben.
