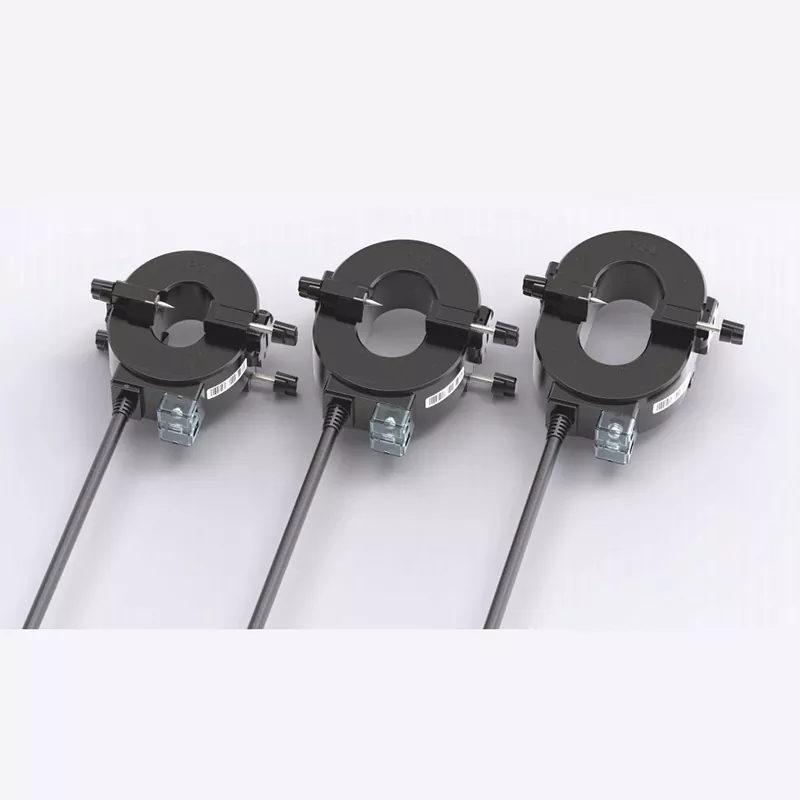

CTHW9 Kültéri vízálló áramváltóalacsony feszültségű áramelosztó rendszerek megbízható áramfelvételére tervezték, különösen ott, ahol a kültéri expozíció, az utólagos felszerelési korlátozások és a folyamatos működés komoly gondot jelent. Professzionális kínai gyártóként és beszállítókéntJunray elektromosfejleszti a CTHW9 sorozatot osztott magos szerkezettel, szimmetrikus kétcsavaros reteszelő mechanizmussal, nagy áteresztőképességű szilíciumacél maggal és IP65-ös védelemmel, hogy támogassa a pontos felügyeletet anélkül, hogy a kábel szétszerelése vagy a rendszer leállítása szükséges lenne.
Az intelligens villamosenergia-gazdálkodás iránti növekvő igény a megbízható árammérés elengedhetetlenné tette az ipari létesítményekben, kereskedelmi épületekben, kültéri elosztódobozokban és intelligens áramhálózatokban. A hagyományos áramváltókat nehéz lehet beszerelni, ha a meglévő kábeleket nem lehet leválasztani, vagy ha a berendezés folyamatosan működik.
A CTHW9 kültéri vízálló áramtranszformátor szorító beépítési szerkezetének és időjárásálló felépítésének köszönhetően ezekre a kihívásokra is választ ad. Többféle nyílás opciója támogatja a különböző átmérőjű kisfeszültségű kábeleket, míg a nagy áteresztőképességű szemcseorientált szilíciumacél mag segíti a stabil áramfelvételt. A konfigurációtól függően a transzformátor 0.5 vagy 1. osztályú pontosságú mérési alkalmazásokat támogat, vagy testreszabható nulla sorrendű maradékáram-érzékeléshez.
Az áramváltó, amelyet általában CT-nek neveznek, a primer vezetőn átfolyó áramot mérhető szekunder jellé alakítja, amelyet mérőeszközök, felügyeleti rendszerek, védelmi berendezések és intelligens energiagazdálkodási platformok használhatnak.
ACTHW9 Kültéri vízálló áramváltókifejezetten alacsony feszültségű kábelfelügyelethez és utólagos felszerelési alkalmazásokhoz lett kifejlesztve. A hagyományos átmenő lyukú CT-ktől eltérően, amelyek kábelleválasztást vagy jelentős módosítást igényelhetnek, osztott magos felépítése lehetővé teszi az eszköz kinyitását, meglévő kábel körüli elhelyezését és biztonságos zárását.
Ez különösen értékessé teszi, ha az elektromos infrastruktúrának működőképesnek kell maradnia. Az ipari gyártósorok, a kereskedelmi létesítmények, a logisztikai központok és a kültéri elosztórendszerek ezért lényegesen kisebb fennakadással további áramfigyelő pontokat hozhatnak létre.
A Junray Electrical termékinformációi szerint a CTHW9 sorozatot olyan alkalmazásokhoz tervezték, mint például az alacsony feszültségű áramelosztási mérés, az energiafogyasztás figyelése, a hibaáram-védelem, a tűzbiztonsági teljesítményfelügyelet és az intelligens áramelosztó rendszerek.
A CTHW9 szimmetrikus, kétcsavaros reteszelő mechanizmust használ. A beszerelés során a két oldalt felváltva lehet meghúzni, ezzel segítve a mechanikai erő egyenletes elosztását a transzformátor házában.
Ez a kialakítás elősegíti a szoros érintkezést a központi interfészen, és csökkenti az esetleges igazítási problémákat. A rögzítőcsapok megakadályozzák a transzformátor elcsúszását vagy elfordulását a kábel körül, ami különösen hasznos motorok, ventilátorok és egyéb berendezések vibrációjának kitett környezetben.
A különböző elektromos rendszerek eltérő kábelátmérőt használnak, ezért az egy méretben használható CT ritkán praktikus. A CTHW9 sorozat különböző belső nyílásméreteket biztosít a különböző kisfeszültségű kábelek illesztéséhez.
A transzformátor szemcseorientált szilíciumacél magot használ, nagy mágneses permeabilitással és alacsony mágneses veszteséggel. Ez széles lineáris működési tartományt támogat, és segít fenntartani a stabil mérési teljesítményt olyan környezetben, ahol elektromágneses interferencia lehet jelen.
Mérési alkalmazásokhoz a CTHW9 Class 0.5 vagy Class 1 áramfelvételre konfigurálható. Védelem-orientált projektekhez nulla sorrendű áramváltóként is testreszabható a maradékáram észleléséhez.
A kültéri elektromos berendezéseknek ellenállniuk kell a nedvességnek, a pornak, a hőmérséklet-változásoknak és a hosszú távú környezeti hatásoknak. A CTHW9 nagy szilárdságú égésgátló műszaki műanyagot használ a házhoz és a belső vákuum-epoxigyanta bevonathoz.
Az így kapott IP65-ös besorolású szerkezet védelmet nyújt a por behatolása és a vízsugár ellen, segítve a transzformátor megbízható működését kültéri elosztódobozokban, ipari üzemekben, földalatti közműalagutakban és nedves elektromos aknákban.
A CTHW9 számos telepítésorientált részletet is tartalmaz:
Áramváltó vásárlásakor a villamosmérnököknek a névleges áramnál többet kell értékelniük. A rekesz mérete, pontossága, tervezett funkciója, telepítési környezete és másodlagos konfigurációja mind befolyásolja, hogy a CT megfelelő-e egy adott projekthez.
| Tétel | CTHW9 jellemzők | Tipikus alkalmazásérték |
|---|---|---|
| Termék típusa | Kültéri vízálló osztott magos áramváltó | Kisfeszültségű kábelfelügyelet |
| Jelenlegi tartomány | kb. 5A–4000A, típustól függően | Kis-nagyáramú áramkörök |
| Pontosság | Osztály 0.5 vagy 1. osztály a mérési konfigurációkhoz | Energia felügyelet és mérés |
| Alapanyag | Szemcseorientált szilícium acél | Stabil mágneses teljesítmény |
| Védelmi besorolás | IP65 | Kültéri és párás környezetben |
| Telepítés | Osztott magos szorítós kialakítás | Meglévő rendszer utólagos felszerelése |
| Testreszabás | Arány, rekesznyílás, kimenet és nulla-sorozat paraméterei | Projektspecifikus követelmények |
Mivel a pontos elektromos paraméterek a kiválasztott modelltől és alkalmazástól függenek, a vásárlóknak meg kell erősíteniük a szükséges áramarányt, a kábel külső átmérőjét, a másodlagos kimenetet, a pontossági osztályt és a védelmi követelményeket a megrendelés előtt.
Az osztott magos telepítés és a környezetvédelem kombinációja a CTHW9-et alkalmassá teszi a teljesítmény-felügyeleti forgatókönyvek széles skálájára.
Előfordulhat, hogy a régebbi gyárakban és kereskedelmi épületekben működő elosztórendszerek megfelelő almérések nélkül működnek. További CT-k telepítése áramköri szintű áramadatokat biztosíthat a meglévő kábelek jelentős módosítása nélkül.
A gyártósorok, légkompresszorok, közüzemi berendezések és egyéb nagy elektromos terhelések egyedileg ellenőrizhetők. A jelenlegi adatok támogathatják az energiastatisztikát, a terheléselemzést és az energiahatékonyság javítását.
Nulla sorrendű áramtranszformátorként konfigurálva a készülék képes érzékelni a maradékáramot és együttműködni szivárgásvédelmi berendezéssel. Ez hasznossá teszi az elektromos biztonsági felügyelethez.
A tűzbiztonsági áramkörök megbízható működési állapot-felügyeletet igényelnek. A CTHW9 beépíthető olyan felügyeleti architektúrákba, amelyek nyomon követik az áramot és a maradék áramot a megfelelő elosztó áramkörökben.
Az áramváltók a digitális energiaellátó rendszerek alapvető érzékelőelemei. A CTHW9 mérési jelei integrálhatók teljesítményfigyelő platformokkal és IoT-terminálokkal, hogy támogassák a távoli adatgyűjtést, a trendelemzést és a korai hibaészlelést.
Az osztott magos szerkezet célja a helyszíni telepítés egyszerűsítése, de az elektromos munkákat mindig megfelelően képzett személyzetnek kell elvégeznie a vonatkozó biztonsági előírások betartásával.
Az egyik fontos biztonsági követelmény, hogy az áramváltó szekunder áramkörét nem szabad megszakítani, amíg a primer áramkör feszültség alatt van. Az indukált magas feszültség komoly biztonsági kockázatokat okozhat. Ezért a telepítés és a karbantartás során be kell tartani a megfelelő CT rövidzárlatos és tesztelési eljárásokat.
Az áramváltó beszállítóit összehasonlító mérnökök és beszerzési csoportok számára a következő tényezőket kell ellenőrizni a modell kiválasztása előtt:
Egy profiKínai áramváltó gyártótechnikai kiválasztási segítséget is biztosítani kell, ahelyett, hogy egyszerűen szabványos komponenst szállítana.
Egy intelligens logisztikai park felújítási projektje Xiaoshanban (Hangzhou) demonstrálja az osztott magos áramérzékelő technológia értékét egy működő létesítményben. A telephely 172 kisfeszültségű elosztó áramkört tartalmazott, és éves villamosenergia-költsége meghaladta a 3,2 millió RMB-t. Mivel a hidegláncos műveletek és az automatizált válogatás nem tűrte a hosszan tartó kimaradásokat, a hagyományos kábelleválasztós utólagos felszerelési módszerek nem voltak praktikusak.
A projektben osztott magos áramváltókat használtak az áramköri szintű felügyelet létrehozására az áramellátás megszakítása nélkül. Az így létrejött rendszer támogatta a zónális villamosenergia-elszámolást, a rendellenes terhelési riasztásokat és az energiafogyasztás elemzését.
| Projektfaktor | Jelentett eredmény |
|---|---|
| Monitoring Pontok | 172 kisfeszültségű áramkör |
| Átlagos telepítési idő | Körülbelül 8 perc egységenként |
| Utólagos beépítési költségcsökkentés | körülbelül 35% |
| Havi energiamegtakarítás | Körülbelül 18.000 kWh |
| Tervezett éves villamosenergia-költség-megtakarítás | Több mint 200 000 RMB |
| Utólagos CT integritás | 100% 2026 júliusától |
A projekt egy fontos elvet szemléltet: egy működő létesítmény esetében az áramváltó értéke nem korlátozódik a mérési pontosságra. A telepítés hatékonysága, a rendszer folytonossága, a térbeli alkalmazkodóképesség, a környezetvédelem és az intelligens felügyeleti platformokkal való kompatibilitás mind befolyásolhatják a projekt összértékét.
Az elektromos felügyeleti berendezéseknél az állandó gyártási minőség elengedhetetlen, mert a mérési hibák vagy szigetelési problémák befolyásolhatják a felügyeleti és védelmi funkciókat.
A Junray Electrical kijelenti, hogy a CTHW9 sorozatot a szállítás előtt tesztelik, beleértve a pontosság kalibrálását, a teljesítmény-frekvencia-tűrő feszültség tesztelését és a szigetelési teljesítmény ellenőrzését. A vállalat testreszabást is biztosít az áramarányokhoz, a rekesznyílás méretekhez, a kimeneti konfigurációkhoz és a nulla sorrendű paraméterekhez.
A terméket professzionális műszaki csapat támogatja a modell kiválasztásában és az értékesítés utáni technikai segítségnyújtásban, a feltüntetett termékgarancia egy év. Ezek a tényezők különösen értékesek lehetnek azon mérnöki vállalkozók és forgalmazók számára, akik áramváltókat vásárolnak több projektkonfigurációhoz.
A CTHW9 égésgátló műszaki műanyag házat vákuum-epoxigyanta bevonattal és IP65 védelmi besorolással kombinál. Zárt szerkezete segít megvédeni a belső alkatrészeket a portól, nedvességtől és korróziótól megfelelő kültéri telepítéseknél.
Nem. Osztott magos szerkezetét arra tervezték, hogy egy meglévő kisfeszültségű kábelt rögzítsen, ami jelentősen leegyszerűsíti az utólagos beépítési projekteket, ahol nem kívánatos a kábelvágás vagy a hosszan tartó áramkimaradás.
A kiválasztott modelltől és konfigurációtól függően a sorozatot körülbelül 5A és 4000A közötti áramfelvételi alkalmazásokhoz tervezték. A helyes arányt a tényleges áramköri követelményeknek megfelelően kell kiválasztani.
Igen. A termék testreszabható nulla sorrendű áramváltóként a maradékáram észleléséhez, és párosítható megfelelő szivárgásvédelmi vagy tűzbiztonsági felügyeleti berendezéssel.
Mérje meg a kábel tényleges külső átmérőjét, és válasszon olyan nyílást, amely lehetővé teszi, hogy a kábel megfelelően illeszkedjen a CT-be, túlzott hézag vagy mechanikai interferencia nélkül. A projektspecifikus kiválasztáshoz forduljon a gyártóhoz a kábelméretekkel és az aktuális követelményekkel kapcsolatban.
Igen. A Junray Electrical kijelenti, hogy az áramarányok, a rekesznyílások méretei, a kimeneti konfigurációk és a nulla sorrendű paraméterek testreszabhatók a projekt követelményei szerint.
ACTHW9 Kültéri vízálló áramváltóegyesíti az osztott magos telepítést, a szimmetrikus kétcsavaros reteszelést, a nagy áteresztőképességű mágneses magos technológiát, az IP65-ös védelmet és a rugalmas konfigurációs lehetőségeket, hogy megfeleljen a modern kisfeszültségű teljesítmény-felügyelet gyakorlati kihívásainak. A kábel szétszerelés nélküli utólagos beépítési projektek támogatására való képessége különösen alkalmassá teszi az ipari létesítmények, kereskedelmi épületek, kültéri elosztórendszerek, energiagazdálkodási projektek és intelligens energiaalkalmazások számára.
Megbízhatót kereső vásárlóknakKína beszállítója, gyártója vagy gyáraA személyre szabott áramváltó-megoldásokhoz a Junray Electrical termékválasztási útmutatást és projektorientált testreszabást tud nyújtani. Ha új teljesítményfigyelő rendszert tervez, vagy egy meglévő elosztóhálózatot korszerűsít,lépjen kapcsolatba velünkaz Ön jelenlegi arányával, kábelátmérőjével, pontossági követelményeivel, telepítési környezetével és alkalmazási forgatókönyvével, hogy megfelelő CTHW9 megoldást és professzionális műszaki támogatást kapjon.
