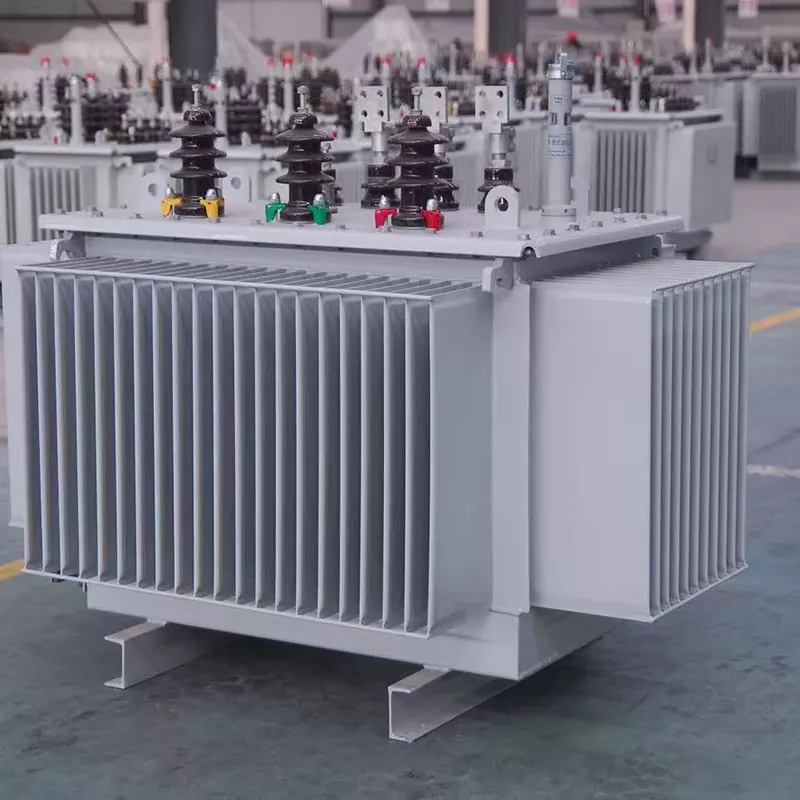

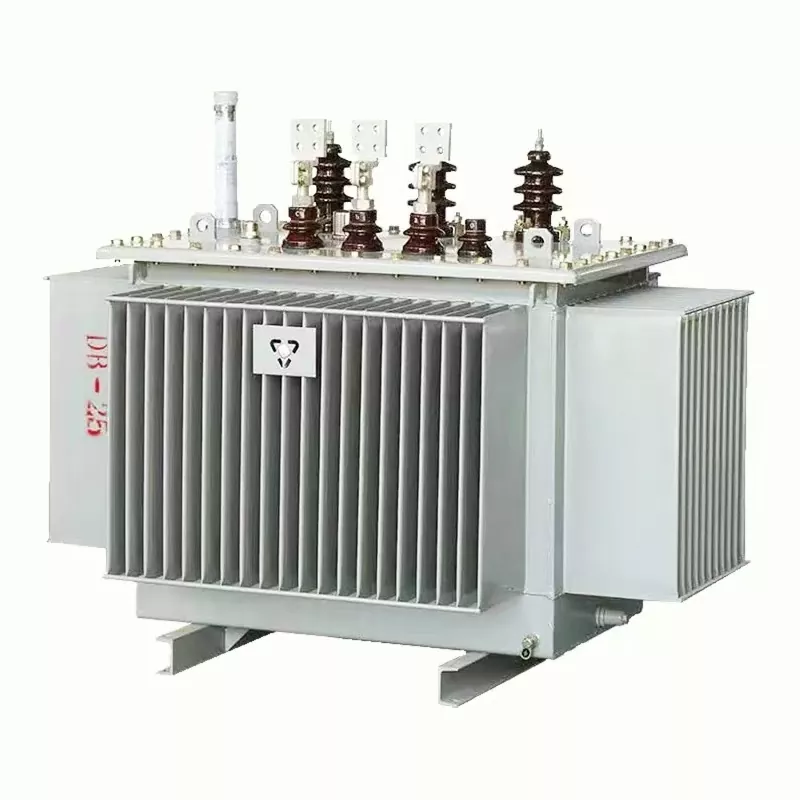

Junray elektromos olajbemerített elosztó transzformátor - névleges teljesítmény 100 kVA és 10 000 kVA között, nagyfeszültség 10 kV vagy 35 kV, alacsony feszültség 0,4 kV. Hullámos tömített olajtartállyal (szivárgásmentes, karbantartást nem igénylő), kiváló minőségű szilikonacél maggal (15%-kal kisebb veszteség, mint a régebbi modelleknél), terhelés nélküli vagy terhelés alatti csapcserével és testreszabható réz- vagy alumínium tekercsekkel. Kültéri telepítésre tervezték nagy gyárakban, kültéri alállomásokban, nagyméretű PV erőművekben és jelentős infrastrukturális projektekben. A kapacitás, a feszültség, az impedancia feszültség, a fokozatváltási módszer és a tekercsanyag mind testreszabható, hogy megfeleljenek a konkrét projektkövetelményeknek.
A rendkívül széles terhelhetőségi tartományával – 100 kVA-tól 10 000 kVA-ig terjedően – ez a transzformátor tökéletesen megfelel a hatalmas terhelési igényeknek, például a nagyüzemek és nagyobb alállomások fő áramelosztó rendszereiben. Zökkenőmentesen kezeli azokat a nagy kapacitási követelményeket, amelyeket a száraz típusú transzformátorok nem képesek kielégíteni.
Ez a megoldás alacsonyabb költségpontot kínál a száraz típusú transzformátorokhoz képest, és jelentős megtakarítást tesz lehetővé a nagyméretű áramelosztási projektek berendezésköltségein. Nincs szükség a száraz típusú egységek beszerzésének magas költségeire; olajba merülő transzformátorok elegendőek, ezáltal jelentősen csökkentve a projekt összköltségét.
A robusztus időjárásállóságnak köszönhetően a készülék közvetlenül a szabadba telepíthető anélkül, hogy félne a napfénytől vagy az esőtől. A hullámkarton tartály kialakítása olyan tömített szerkezetet tartalmaz, amely megakadályozza az olajszivárgást és véd a szennyeződésektől, így az olajba merülő elosztótranszformátor tökéletesen alkalmazkodik a zord kültéri környezethez, és nincs szükség külön beltéri elosztóhelyiség kialakítására.
A kiváló minőségű szilíciumacél magnak köszönhetően a transzformátor rendkívül alacsony teljesítményveszteséget mutat. A hosszú távú működés során ez jelentős megtakarítást jelent a villanyszámlákon, ami jelentős energiamegtakarítási előnyöket jelent – konkrétan 15%-kal csökkenti az energiaveszteséget a régebbi generációs olajbemerített transzformátorokhoz képest.
Az alacsony meghibásodási arány jellemzi, az olajba merülő elosztótranszformátort rendkívül fejlett technológia és stabil működési teljesítmény jellemzi. Az áramelosztó iparágban évtizedek óta használt, bevált megoldásként kényelmes karbantartást kínál, és ideálisan alkalmas nagyszabású kültéri áramelosztási alkalmazásokhoz.
|
Névleges kapacitás |
100KVA ~ 10000KVA testreszabható |
|
Névleges feszültség |
Nagyfeszültség: 10 kV/35KV; Alacsony feszültség: 0,4 kV |
|
Impedancia feszültség |
4%~8% Testreszabható |
|
Feszültségszabályozási módszer |
Tehermentesítés Érintse meg Változás / Betöltés Érintse meg a Változás |
|
Transzformátor tekercselés anyaga |
Réz/alumínium testreszabható |
Szabványok és megfelelőség: Ezt a terméket az olajba merülő elosztó transzformátorokra vonatkozó nemzeti szabványok szigorú betartásával gyártották. Minden minőség-ellenőrzési eljárás és gyári vizsgálati módszer megfelel az erre a termékkategóriára vonatkozó szabványos követelményeknek. Részletes vizsgálati jelentések és megfelelőségi dokumentáció kérésre rendelkezésre áll.
1. Hullámos-zárt olajtartály: A hullámos tömített tartály kialakítása megakadályozza az olajszivárgást, nem igényel karbantartást, és nincs szükség külső olajtartályra.
2. Szigetelő olajhűtő rendszer: Szigetelő olajhűtést használ, hogy erőteljes hőelvezetési képességet biztosítson, így alkalmas nagy kapacitású terhelések kezelésére.
3. Áramkörön kívüli fokozatváltó: Áramkörön kívüli fokozatkapcsolóval van felszerelve, amely lehetővé teszi a transzformátor áttételének beállítását a hálózati feszültség ingadozása alapján, biztosítva a kompatibilitást a változó feszültségszintekkel.
4. Alacsony veszteségű vasmag: Kiváló minőségű szilíciumacél magból készült, amely minimálisra csökkenti az energiaveszteséget, ezáltal elősegíti az energiahatékonyságot és az árammegtakarítást.
5. Kültéri védőszerkezet: Különleges, kültéri használatra tervezett védőburkolattal rendelkezik, amely robusztus szennyeződés- és nedvességállóságot kínál, hogy ellenálljon a zord külső környezetnek.
Nagyüzemek: Kültéri áramelosztás és nagy kapacitású terhelések nagy ipari üzemek számára.
Kültéri alállomások: Kültéri alállomások és nagy kapacitású áramelosztó létesítmények.
Nagyméretű fotovoltaikus rendszerek: Kültéri transzformátorok nagyméretű fotovoltaikus erőművekhez.
Főbb infrastruktúra: Kültéri áramelosztás nagyobb infrastrukturális projektekhez.
Támogatjuk ennek az olajba merülő elosztó transzformátornak a rugalmas testreszabását, hogy megfeleljen a konkrét projektkövetelményeknek:
Névleges teljesítmény: 100 kVA és 10 000 kVA között állítható
Névleges feszültség: Nagy feszültség 10 kV vagy 35 kV; Kisfeszültség 0,4 kV
Impedancia feszültség: testreszabható 4% és 8% között
Feszültségszabályozási módszer: terhelés nélküli vagy terhelés alatti csapcsere
Tekercselőanyag: Réz vagy alumínium
A konkrét projektkövetelmények megvitatásához kérjük, forduljon értékesítési csapatunkhoz a terhelési profiljával, a telepítési feltételekkel és a kívánt szállítási idővel.
A Junray Electrical átfogó minőségirányítási keretrendszerben működik, amelyet számos nemzetközi és hazai tanúsítvány támaszt alá. Olajmerített elosztó transzformátor sorozatunknál nem csak a rutin minőség-ellenőrzésre helyezzük a hangsúlyt, hanem a szigorú, transzformátor-specifikus tesztelésre is, hogy biztosítsuk a hosszú távú megbízhatóságot az igényes kültéri áramelosztási alkalmazásokban.
ISO 9001 – Tanúsított minőségirányítási rendszer, amely a teljes gyártási folyamatot lefedi, a nyersanyag-ellenőrzéstől a késztermék teszteléséig, biztosítva a nyomon követhetőséget és az egységességet minden transzformátor egységen.
CE – A termékek megfelelnek az EU alapvető biztonsági, egészségügyi és környezetvédelmi követelményeinek, megkönnyítve a vámkezelést és az európai projektek piacra jutását.
CCC – Kína kötelező tanúsítása, kötelező a kínai belföldi piacon értékesített és telepített elektromos berendezések esetében.
CQC – Kínai minőségi tanúsítvány, amely igazolja, hogy transzformátoraink megfelelnek az áramelosztó berendezések nemzeti teljesítmény- és biztonsági szabványainak.
CNAS – Házon belüli vizsgálólaboratóriumunk CNAS-akkreditációval rendelkezik, amely igazolja képességünket a szabványnak megfelelő transzformátortesztek elvégzésére, beleértve az üresjárati veszteséget, a terhelésveszteséget, az impedanciafeszültséget és a kalibrált berendezésekkel végzett feszültségteszteket.
A rutin gyári ellenőrzéseken kívül minden olajbemerített elosztó transzformátor a következő speciális teszteken esik át a vonatkozó nemzeti és nemzetközi szabványoknak megfelelően:
Üresjárati veszteség és terhelési veszteség mérés – az energiahatékonysági teljesítmény ellenőrzésére és a 15%-os veszteségcsökkenés megerősítésére a régebbi generációs modellekhez képest.
Rövidzárlati impedancia teszt – annak biztosítására, hogy az impedanciafeszültség a garantált 4–8%-os tartományba essen.
Teljesítmény-frekvencia-tűrési feszültség teszt – a szigetelés integritásának és a dielektromos szilárdságnak az ellenőrzésére 10kV/35kV-os rendszerek esetén.
Villámimpulzus-teszt (kérésre) – a kültéri telepítések túlfeszültség-állóságának igazolására.
Tömítési teszt – a hullámkarton olajtartály sértetlenségének igazolására és a nyomás alatti olajszivárgásmentesség garantálására.
Olajminőség-vizsgálat – annak biztosítása érdekében, hogy a szigetelőolaj megfeleljen a dielektromos szilárdságra és a nedvességtartalomra vonatkozó előírásoknak.
Fordulati arány teszt és vektorcsoport ellenőrzés – a transzformátor helyes arányának és fáziskapcsolatának megerősítéséhez.
Részleges kisülési teszt (kérésre) – rendkívül alacsony részleges kisülési szintet igénylő alkalmazásokhoz.
1.Kérdés: Mi a különbség az olajos elosztó transzformátorok és a száraz típusú transzformátorok között?
Válasz: Az olajbemerített transzformátorok kapacitása elérheti a 100kva-10.000kva-t, ami rendkívül nagy terhelések igényeit is kielégíti. A száraz típusú transzformátorok kapacitása azonban korlátozott. Ugyanakkor az olajbemerített transzformátorok olcsóbbak, mint a száraz típusú transzformátorok, és közvetlenül a szabadban helyezhetők el, beltéri elosztóhelyiség nélkül, így alkalmasabbak a nagy kültéri, nagy kapacitású elosztási forgatókönyvekre.
2. Kérdés: Használható ez a termék közvetlenül a szabadban?
Válasz: Hullámos, tömített olajtartály-konstrukciót fogadtunk el, amely erős tömítőképességgel rendelkezik. Hatékonyan megakadályozhatja az olajszivárgást és a szennyezést. A kültéri védőszerkezettel kombinálva megakadályozza a nedvességet, ellenáll a napfénynek, esőnek és egyéb elemeknek. Nincs szükség további védőberendezésekre. Tökéletesen illeszkedik a zord kültéri környezethez, és nem kell külön beltéri áramelosztó helyiséget építeni.
3. Kérdés: Az olajos transzformátor kapacitása és feszültsége testreszabható?
Válasz: Az olajba merülő elosztó transzformátor névleges kapacitása 100 KVA és 10 000 KVA között van, névleges feszültsége pedig lefedi a 10 kV/35 kV nagyfeszültséget és a 0,4 kV alacsony feszültséget. Ugyanakkor az impedanciafeszültség, a feszültségszabályozási módszer és a tekercsanyag mind testreszabható. A különböző forgatókönyvek, például nagy gyárak és kültéri alállomások kültéri áramelosztási követelményei szerint egyedi berendezéseket tudunk személyre szabni, hogy pontosan megfeleljenek a nagy kapacitású kültéri áramelosztási igényeknek.
4. Kérdés: Hol rejlik konkrétan ennek a terméknek az alacsony veszteségű előnye?
Válasz: Kiváló minőségű szilikon acéllemez magokat használunk, amelyek vesztesége 15%-kal alacsonyabb, mint a régi olajbemerítésű transzformátoroké. Az energiatakarékos hatás figyelemre méltó. Hosszú távú működés esetén jelentősen csökkentheti az elektromos energia veszteséget. A megtakarított villamos energia konkrét mennyisége a tényleges teljesítménytől és az üzemidőtől függ. Minél nagyobb a kapacitás és minél hosszabb a működési idő, annál több villamos energiát takarítanak meg, ami segíthet a nagy áramelosztási projekteknél megspórolni a hosszú távú üzemeltetési és karbantartási költségeket.
Professzionális gyártóként műszaki útmutatást adunk a tengerentúli vásárlóknak a megfelelő termékválasztásban, a telepítés előkészítésében és a rutinszerű működésben. Csapatunk távoli támogatást nyújt a telepítés és az üzembe helyezés során. A gyors kiszállításhoz pótalkatrészek állnak rendelkezésre. Bármilyen műszaki kérdésre csapatunk általában 24 órán belül válaszol.
Ez a projekt egy új külső áramelosztó rendszer kiépítését foglalja magában egy ipari parkban lévő kis- és közepes méretű gyártó vállalat számára. A létesítmény elsődleges terhelése szabványos ipari induktív berendezésekből áll – mint például sajtológépek, esztergagépek, légkompresszorok, ventilátorok és szivattyúk –, amelyeket gyakori indítási-leállítási ciklusok, koncentrált nappali terhelések és könnyű éjszakai működés jellemez. Az elosztó transzformátor egy dedikált kültéri platformon található, amely bőséges helyet, kiváló szellőzést és mentességet biztosít a zárt beltéri területekre vonatkozó tűzbiztonsági korlátozásoktól.
Tekintettel a kültéri telepítésre, a költséghatékonysági követelményekre, a hatékony hőelvezetés szükségességére és a jelentős terhelési ingadozásokra, a projekt egy S13-M hermetikusan zárt olajbemerített teljesítménytranszformátort használ száraz típusú egység helyett. Ez az egyetlen transzformátor szolgál a fő áramforrásként az egész létesítmény számára – lefedve a hajtóerőt, a világítást és a gyártóberendezéseket –, ezáltal stabil, hosszú távú áramellátást biztosít a működéshez.
A kültéri terek alkalmassága olajbemerített transzformátorokhoz: A kültéri transzformátorplatform bőséges helyet és jó szellőzést kínál, megfelel a telepítési szabványoknak, a beltéri telepítésekre vonatkozó szigorú tűzbiztonsági megkötések nélkül.
Költségszabályozás: Ugyanazon kapacitás mellett az olajbemerített transzformátorok lényegesen olcsóbbak, mint a száraz típusú transzformátorok, ami jelentősen csökkenti a vállalat infrastrukturális beruházásait.
Magas hőelvezetési követelmények: Koncentrált ipari berendezésekkel, nagy nappali terhelésekkel és gyors hőmérséklet-emelkedéssel az olajbemerített transzformátorok önhűtő olajkeringető rendszere felülmúlja a száraz típusú egységeket, így ideális a folyamatos nagy terhelésű üzemhez.
Robusztus túlterhelés- és túlfeszültség-ellenállás: A műhely gépei jelentős túlfeszültséget hoznak létre indításkor és leállításkor; Az olajba merülő transzformátorok kiváló rövidzárlati és túlterhelési ellenálló képességet biztosítanak, így kiválóan alkalmasak ingadozó ipari terhelésekre.
Egyszerű, kiforrott karbantartás: Az olajbemerített transzformátorok egyszerű felépítésűek, egyszerűvé teszik a hibadiagnosztikát és -javítást, és lehetővé teszik a szabványos pótalkatrészek használatát – ideálisak a létesítmény rutin karbantartási képességeihez. Berendezés konfiguráció
A számított összterhelés alapján a kültéri platformra egy S13-M-800kVA 10kV/0,4kV hermetikusan zárt, energiatakarékos olajmerítő transzformátor kerül beépítésre. Hermetikusan zárt hullámkarton tartály kialakítása olajtartály nélkül, így alkalmas minden időjárási idejű kültéri használatra.
Típus: S13-M-800kVA teljesen lezárt olajba merülő teljesítménytranszformátor
Névleges feszültség: 10±2×2,5% / 0,4kV
Hűtési mód: Olajba merülő önhűtés (ONAN)
Maganyag: nagy áteresztőképességű szilikon acéllemezek; kis veszteségű, energiatakarékos szerkezet
Szerkezeti jellemzők: Teljesen lezárt hullámos olajtartály; karbantartásmentes; oxidáció- és nedvességálló; stabil szigetelési teljesítmény
Védelmi konfiguráció: nagyfeszültségű biztosíték, villámhárító, kisfeszültségű főkapcsoló, földelésvédelem
Beépítési mód: Kültéri, fej feletti telepítés acél platformra; magában foglalja a villámvédelmet, a földelést és a biztonsági kerítést
Rendkívül alacsony veszteség és nagy energiahatékonyság: S13 energiatakarékos szerkezettel rendelkezik; Az üresjárati és terhelési veszteségek lényegesen alacsonyabbak, mint a régebbi S11 és S9 modellek, ami jelentős hosszú távú villamosenergia-költség-megtakarítást eredményez.
Kiváló kültéri alkalmazkodás: A teljesen zárt szerkezet elszigeteli az egységet a levegőtől, esőtől és portól; ellenáll a kondenzációnak és az oxidációnak; alkalmas kültéri használatra magas nyári és alacsony téli hőmérsékleten egyaránt.
Kiváló hőelvezetés: Az egyenletes hőelvezetés a transzformátorolaj keringtetésén keresztül biztosítja a stabil hőmérséklet-emelkedést nagy terhelések mellett, elkerülve a száraz típusú transzformátoroknál szokásos magas hőmérsékletű terheléskorlátozási problémákat.
Magas ütés- és rövidzárlatállóság: Stabil működés az ipari motorok gyakori indítása és leállítása által okozott lökésterhelések alatt; ellenáll a túlmelegedésnek és a botlásnak.
Egyértelmű költség-teljesítményelőny: Alacsony felszerelési költség, egyszerű telepítés, és nincs szükség bonyolult tűzoltó berendezésekre, jelentősen csökkentve a gyári áramelosztási infrastruktúra költségeit.
Stabil és megfelelő tápellátási minőség: Az üzembe helyezés utáni feszültségeltérés és a háromfázisú egyensúly teljes mértékben megfelel az ipari teljesítmény szabványoknak, biztosítva a műhelyberendezések zavartalan működését.
Nincsenek rendellenességek csúcsterhelés alatt: A transzformátor olajhőmérséklete és hőmérséklet-emelkedése normális marad a teljes terhelésű nappali gyártás során; nem történik túlterhelés vagy rendellenes felmelegedés.
Jelentős energia- és veszteségcsökkentés: Az alacsony veszteségű magkialakítás drasztikusan csökkenti a transzformátor veszteségeit, hatékonyan csökkentve a vállalat havi villamosenergia-alapdíjait és a veszteséggel kapcsolatos költségeket.
Hibamentes kültéri működés: A teljesen zárt szerkezet kiküszöböli a víz behatolását, a nedvességet és a korróziót, így egész évben stabil, minden időjárási körülmények között működőképes működést biztosít. Kényelmes és alacsony költségű O&M: A berendezés kiforrott kialakítású és alacsony meghibásodási arányú; a rutinszerű karbantartás csak szemrevételezést, valamint az olajszint és a földelés ellenőrzését igényli, ami minimális üzemi terhet eredményez.
Az olajbemerített transzformátorok (S13-M sorozat) az előnyben részesített választás az ipari üzemek, vidéki elosztóterületek, külső hálózati alállomások és nyílt helyszíni létesítmények áramelosztási projektjeihez. A száraz típusú transzformátorokhoz képest olyan előnyöket kínálnak, mint a kiváló hőelvezetés, nagy túlterhelés- és ütésállóság, alacsonyabb költségek, kiváló energiahatékonyság és egyszerű karbantartás. Különösen jól használhatók kültéri telepítéshez és ipari alkalmazásokhoz, amelyeket jelentős terhelésingadozások vagy nagy terhelés jellemez, és a legkiforrottabb és legköltséghatékonyabb transzformátormegoldást jelentik a külső hálózati elosztási projektekhez.
