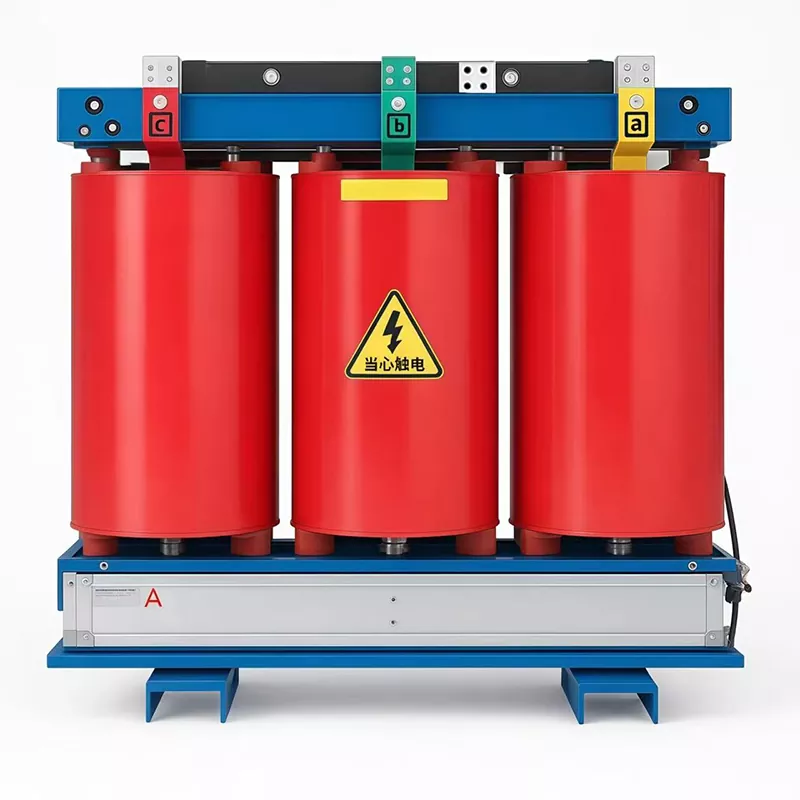

A Junray Electrical Dry-type Transformer egy öntött gyanta, olajmentes transzformátor, amelyet kifejezetten beltéri elosztási alkalmazásokhoz terveztek, ahol a tűzbiztonság, a karbantartásmentes működés és az alacsony zajszint kritikus követelmény. A névleges teljesítmény 100 kVA-tól 3150 kVA-ig terjed, magas feszültségnél 10 kV és kisfeszültségnél 0,4 kV. Az epoxigyanta tokozású tekercsekkel, az F osztályú szigeteléssel és az intelligens hőmérséklet-szabályozó rendszerrel kivételes tűzállóságot, nedvességvédelmet és rövidzárlatállóságot biztosít. Körülbelül 10%-kal alacsonyabb veszteséggel, mint a hagyományos olajbemerített transzformátorok, jelentős energiamegtakarítást biztosít hosszú távú működés során. Alkalmas bevásárlóközpontokhoz, kórházakhoz, irodaházakhoz, adatközpontokhoz és földalatti elosztó helyiségekhez, ahol korlátozott a hely és szigorú tűzbiztonsági előírások vonatkoznak rájuk.
Tűzbiztonság: Beltéri használatra tervezték, ez az egység nem tartalmaz szigetelőolajat és kivételes tűzállósággal rendelkezik. Közvetlenül beltéri áramelosztó helyiségekbe is beépíthető, így nincs szükség külön, dedikált tűzvédelmi transzformátor helyiség kialakítására. Ez tökéletesen alkalmassá teszi a szigorú tűzbiztonsági követelményeket támasztó beltéri környezetekben – például bevásárlóközpontokban, irodaházakban és kórházakban –, ahol az olajszivárgás és az azt követő tűz kockázata elsődleges szempont.
Karbantartásmentes: Az olajba merülő transzformátorokkal ellentétben, amelyek rendszeres olajcserét és minőségellenőrzést igényelnek, ez az egység teljesen karbantartásmentes. Ez jelentősen csökkenti a hosszú távú karbantartási költségeket, így ideális választás olyan helyekre, ahol a rutin karbantartáshoz való hozzáférés nehézkes vagy kényelmetlen.
Alacsony veszteség: Energiahatékony működés: A kiváló minőségű szilíciumacél magot használó transzformátor nagyon alacsony teljesítményveszteséget mutat – körülbelül 10%-kal alacsonyabb, mint a hagyományos olajbemerített transzformátoroké. Hosszú távon ez jelentős villamosenergia-megtakarítást jelent, és jelentős energiahatékonysági előnyöket mutat.
Nagy megbízhatóság: Alacsony meghibásodási arány: Az epoxigyantába zárt tekercsekkel az egység kiváló szigetelési tulajdonságokat, valamint kiváló nedvességgel és szennyeződésekkel szembeni ellenállást kínál. Ez rendkívül stabil működést és kivételesen alacsony meghibásodási arányt biztosít – körülbelül 30%-kal alacsonyabb, mint az olajbemerített transzformátoroké –, így tökéletes megoldás beltéri alkalmazásokhoz.
|
Névleges kapacitás |
100KVA ~ 3150KVA |
|
Névleges feszültség |
Nagyfeszültség: 10 kV; Alacsony feszültség: 0,4 kV |
|
Impedancia feszültség |
4-6% |
|
Szigetelés hőállósági osztálya |
F |
|
Transzformátor tekercselés anyaga |
Réz/alumínium Testreszabható |
1. Epoxigyantából öntött tekercsek: A tekercsek epoxigyantába vannak zárva, kiváló szigetelést, nedvesség- és szennyeződésállóságot, valamint fokozott tűzbiztonságot kínálva.
2. Levegőhűtő rendszer: Olyan léghűtő mechanizmussal rendelkezik, amely kiküszöböli a szigetelőolaj szükségességét, nem igényel karbantartást, és biztosítja a tűzbiztonságot.
3. Intelligens hőmérsékletszabályozó rendszer: Intelligens rendszer, amely automatikusan figyeli a tekercs hőmérsékletét; A száraz típusú transzformátor túlmelegedés esetén riasztást ad, ezzel biztosítva az üzembiztonságot.
4. Szabványos telepítés: Szabványos telepítésre tervezték, lehetővé téve a közvetlen elhelyezést a beltéri áramelosztó helyiségekben a maximális kényelem érdekében.
Bevásárlóközpontok áramelosztása: A bevásárlóközpontok beltéri áramelosztása szigorú tűzbiztonsági előírásokat igényel.
Kórházi áramelosztás: A kórházak beltéri áramelosztásához szigorú tűzbiztonsági szabványok szükségesek.
Irodaépületek áramelosztása: Az irodaházak beltéri áramelosztása szigorú tűzbiztonsági előírásokat igényel.
Gyári áramelosztás: A gyárak beltéri áramelosztása karbantartásmentes.
Ez a projekt egy új földalatti áramelosztó helyiség megépítését foglalja magában egy nagyszabású városi komplexum számára, amely egy bevásárlóközpontból, sokemeletes irodatornyokból, egy mélygarázsból, egy moziból és a kiegészítő étkezőhelyekből áll. Az „1. szintű” teljesítményterhelési követelményeket támasztó nagy kihasználtságú területnek minősülő elosztó helyiség az épület földalatti szintjén található. A hagyományos olajbemerítésű transzformátorok használatának kezdeti terve olyan problémákat vet fel, mint a lehetséges olajszivárgás, tűzveszély, nagy lábnyom, bonyolult üzemeltetés és karbantartás, valamint túlzott zajszint, a földalatti építményekre vonatkozó tűzbiztonsági és környezetvédelmi előírások be nem tartása. Ehelyett a projekt SCB13 epoxigyantából öntött száraz típusú transzformátorokat használ elsődleges elosztó egységként. Ezek a transzformátorok biztosítják az áramellátást a napi működéshez – beleértve az általános áramellátást, a világítást, a központi légkondicionálást és a tűzvédelmi rendszereket – a teljes kereskedelmi komplexumban, biztosítva a biztonságos, zavartalan működést éjjel-nappal.
A föld alatti zárt terekre rendkívül szigorú tűzvédelmi követelmények vonatkoznak; Az olajba merülő transzformátorok olajtüzek és szivárgással összefüggő szennyezés kockázatát hordozzák magukban, mivel nem felelnek meg a polgári légvédelmi és tűzbiztonsági szabványoknak.
A nagy sűrűségű területek alacsony zajszintet és környezetvédelmi előírásokat igényelnek; Az olajba merülő transzformátorok jelentős zajt és szagokat keltenek, ami könnyen panaszokhoz vezet.
A nyári légkondicionálás terhelése koncentrált és ingatag, ami nagy kockázatot jelent a hőmérséklet-emelkedésre; a rendszer robusztus túlterhelési kapacitást és pontos hőmérséklet-felügyeletet igényel.
A föld alatti hely korlátozott, ezért olyan kompakt transzformátoregységekre van szükség, amelyek lehetővé teszik a közvetlen beltéri padlóra szerelést, és nem igényelnek rutinszerű helyszíni ellenőrzést vagy karbantartást.
Nagy általános áramellátási megbízhatóság szükséges; a karbantartás miatti hosszan tartó kimaradások elfogadhatatlanok, és a rendszernek biztonsági védelemmel és rövidzárlati ellenállással kell rendelkeznie.
Modell: SCB13-1600kVA 10kV/0.4kV öntöttgyanta száraz típusú transzformátor
Mennyiség: 4 db; külön-külön üzemeltethető, kölcsönös biztonsági mentési képességgel
Felépítés: Teljesen öntött epoxigyanta szigetelés; hőmérséklet-felügyelettel, axiális ventilátorhűtéssel és IP30-as védőburkolattal felszerelt
Főbb paraméterek: Névleges feszültség 10±2×2,5%/0,4kV; impedancia feszültség 6%; F osztályú szigetelés; integrált hőmérséklet-figyelés, túlmelegedés riasztás és túlmelegedés elleni védelem
Telepítés helye: Kijelölt földalatti elosztó helyiség (B1 szint); közvetlen beltéri padlóra szerelés; nincs szükség tűzálló olajaknára
Kiegészítő jellemzők: Intelligens hőmérséklet-szabályozó, ventilátoros hűtőrendszer és rezgés-/zajcsökkentő intézkedések a működési zaj minimalizálása érdekében
Tűz- és robbanásbiztos, alkalmas föld alatti környezetre: Olajmentes kialakítás, égésgátló epoxigyanta szigeteléssel, kiküszöböli a tűz- és szivárgásveszélyt; megfelel a tűzbiztonsági előírásoknak, és ideális zárt földalatti terekben történő hosszú távú üzemeltetéshez.
Alacsony zajszint és alacsony veszteség: SCB13 sorozat. A nagy hatékonyságú, energiatakarékos magszerkezet integrált zajcsökkentéssel lényegesen alacsonyabb működési zajt biztosít, nem zavarja a bevásárlóközpontok működését vagy az irodai környezetet.
Karbantartásmentes és könnyen kezelhető: nincs szükség rendszeres olajszűrésre, cserére vagy mintavételre; csak rutin vizuális és hőmérsékleti ellenőrzést igényel, ami drasztikusan csökkenti az O&M költségeket.
Magas rövidzárlati ellenállás és stabil működés: Integrált öntött szerkezettel rendelkezik, nagy mechanikai szilárdsággal, amely képes ellenállni a rendszer rövidzárlati ütéseinek; Az intelligens hőmérséklet-szabályozás valós időben figyeli a tekercselés hőmérsékletét, hogy megelőzze a túlmelegedési hibákat.
Kompakt alapterület és rugalmas elrendezés: Nincs szükség olajaknára vagy összetett tűzoltó rendszerre, így mélyépítési területet takarít meg a föld alatti elosztó helyiségekben.
Az év során nem fordult elő olajszivárgás, tűz vagy szigetelési hiba; sikeresen letette a tűzbiztonsági és áramelosztási átvételi ellenőrzéseket, biztosítva a földalatti elosztó helyiség biztonságos és szabályszerű működését.
A zajszabályozás megfelelt a szabványoknak; a bevásárlóközpont környezetét nem zavarta a transzformátorzaj, lakossági panasz nem érkezett.
Stabil működés a csúcs nyári klímaterhelés alatt; a hőmérséklet-szabályozó rendszer hatékonyan, túlmelegedés nélkül vezette el a hőt, a feszültségminőség pedig stabil maradt, biztosítva a központi klímaberendezések, a liftek és a tűzvédelmi berendezések megbízható működését.
Az összesített veszteség jelentősen csökkent a régebbi transzformátorokhoz képest, ami jelentős energiamegtakarítást eredményez a hosszú távú működés során.
Kényelmes hibaelhárítás és karbantartás: A hőmérséklet és a tekercselés állapota gyorsan ellenőrizhető, a karbantartási ciklusok pedig rövidek, biztosítva a zavartalan áramellátást a komplexum működéséhez.
Az epoxigyanta öntvény-száraz típusú transzformátorok az előnyben részesített választások beltéri áramelosztáshoz nagy forgalmú területeken, például földalatti épületekben, kereskedelmi komplexumokban, kórházakban, iskolákban, adatközpontokban és sokemeletes lakóépületekben. Olajmentes tűzbiztonsággal, alacsony zajszinttel, energiahatékonysággal, kompakt alapterülettel és nagy megbízhatósággal rendelkező funkciókkal hatékonyan oldják meg a tűzbiztonsági kockázatokat és a beltéri áramelosztással kapcsolatos O&M kihívásokat, miközben megfelelnek a városi környezetbarát épületek és a tűzbiztonsági előírások követelményeinek.
A Junray Electrical szigorúan betartja a nemzeti szabványokat száraz típusú transzformátorai gyártása során. Minden egység szigorú feszültségállósági, veszteség- és hőmérséklet-ellenőrzési vizsgálaton esik át a stabil és biztonságos működés érdekében. Testreszabási lehetőségeket kínálunk mind a kapacitás, mind a feszültség tekintetében, lehetővé téve számunkra, hogy kifejezetten az Ön beltéri áramelosztási követelményeihez igazítsunk egy dedikált száraz típusú transzformátort, így biztosítva a tökéletes illeszkedést az Ön igényeinek.
A Junray Electrical tanúsított gyártó átfogó minőségbiztosítási rendszerrel. Legfontosabb tanúsítványaink a következők:
ISO 9001 – Nemzetközi minőségirányítási rendszer tanúsítás, amely biztosítja az állandó termékminőséget és a folyamatos fejlesztést.
CE – Megfelelés az európai egészségügyi, biztonsági és környezetvédelmi szabványoknak, lehetővé téve termékeink belépését az EU piacára.
CCC – Kína kötelező tanúsítása, kötelező a kínai piacon értékesített elektromos termékek esetében.
CQC – Kínai Minőségi Tanúsítvány, amely bizonyítja az elektromos biztonság és teljesítmény nemzeti szabványainak való megfelelést.
CNAS – Kínai Nemzeti Akkreditációs Szolgálat a megfelelőségértékeléshez, a házon belüli tesztelési és kalibrációs képességeink érvényesítéséhez.
Minden száraz típusú transzformátort a tanúsítványok vonatkozó szabványainak megfelelően gyártanak és tesztelnek, biztosítva a megbízható teljesítményt, az állandó minőséget és a projektek zökkenőmentes elfogadását.
V: A száraz típusú transzformátorok epoxigyanta tokozású tekercseket használnak léghűtéssel, és nem tartalmaznak szigetelőolajat. Tűzbiztosak, karbantartást nem igényelnek, és beltéri telepítésre is alkalmasak. Az olajbemerített transzformátorok szigetelőolajat használnak a hűtésre, és rendszeres olajcserét igényelnek, így alkalmasabbak kültéri alkalmazásokra. A száraz típusú transzformátorok a szigorú tűzbiztonsági követelményeket támasztó beltéri környezetekben, például bevásárlóközpontokban, kórházakban és irodaházakban a preferált választás.
V: Igen. Mivel az egység nem tartalmaz szigetelőolajat, és égésgátló epoxigyanta szigeteléssel rendelkezik, nem jelent tűzveszélyt az olajszivárgás miatt. Közvetlenül beltéri elosztó helyiségekbe is beépíthető anélkül, hogy külön tűzálló transzformátor helyiségre lenne szükség, így értékes épületterületet takaríthat meg.
V: A transzformátor intelligens hőmérséklet-szabályozó rendszerrel van felszerelve, amely valós időben figyeli a tekercselés hőmérsékletét. Túlmelegedés esetén a rendszer riasztást indít, és automatikusan kioldhatja az egységet, hogy megelőzze a károsodást, így biztosítva a biztonságos és megbízható működést.
V: Igen. Ellentétben az olajos transzformátorokkal, amelyek rendszeres olajminőség-vizsgálatot, olajszűrést és olajcserét igényelnek, a száraz típusú transzformátorok nem igényelnek ilyen karbantartást. Csak rutin szemrevételezésre és hőmérséklet-ellenőrzésre van szükség, ami jelentősen csökkenti a hosszú távú üzemeltetési és karbantartási költségeket.
V: Igen. Támogatjuk a névleges teljesítmény (100 kVA – 3150 kVA), a nagyfeszültség (10 kV), az alacsony feszültség (0,4 kV), az impedanciafeszültség (4-6%), a tekercsanyag (réz vagy alumínium) és a burkolatvédelmi besorolás (IP20, IP30, IP40) testreszabását, hogy megfeleljenek az Ön speciális beltéri elosztási követelményeinek.
