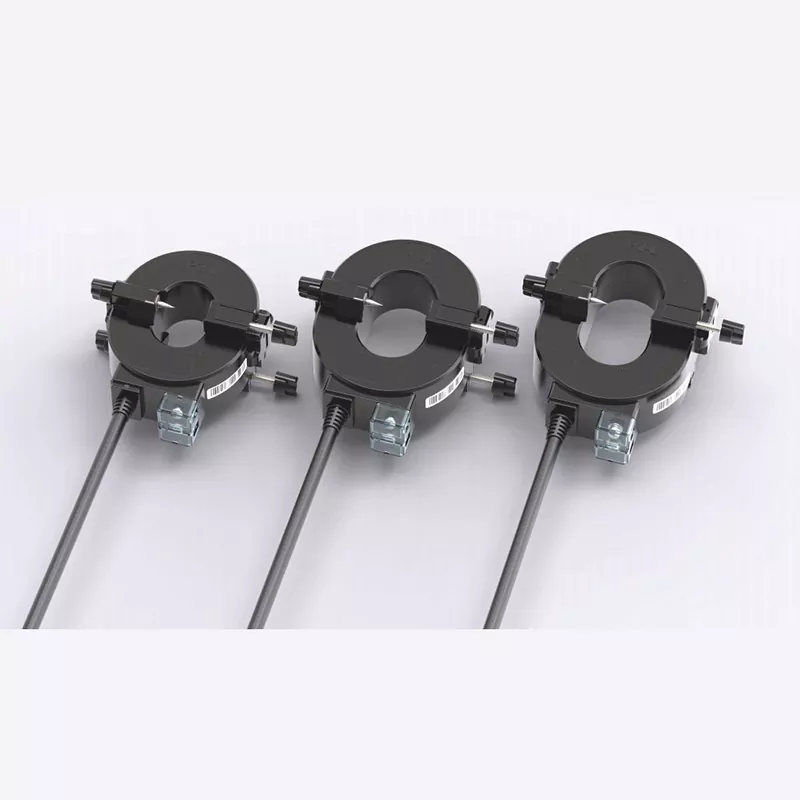

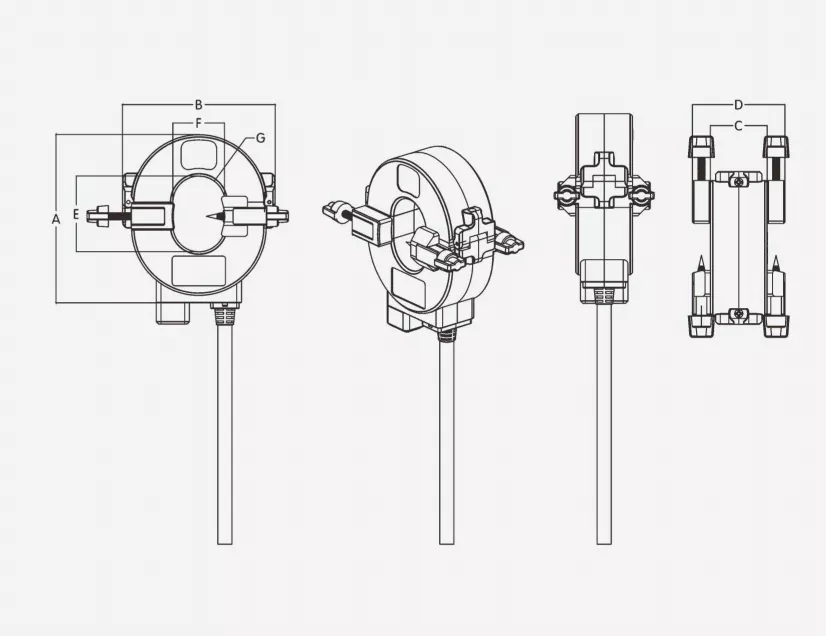

CTHW9 kültéri vízálló áramváltóink szimmetrikus, kétcsavaros reteszelő mechanizmussal rendelkeznek. Az egycsavaros kivitelekhez képest ez a szerkezet egyenletesebb erőelosztást és szorosabb magzárást biztosít, szerkezetileg garantálja a mérési pontosságot és a hosszú távú működési stabilitást. A termékcsalád különféle nyílásméreteket kínál a különböző átmérőjű kisfeszültségű tápkábelek elhelyezéséhez.
A szimmetrikus kétcsavaros reteszelő mechanizmus segítségével a kétoldali csavarok felváltva húzódnak meg a beszerelés során. Ez biztosítja az egyenletes erőeloszlást a felső és alsó transzformátorház között, valamint a szoros, hézagmentes illeszkedést a mag interfészén, kiküszöbölve az olyan problémákat, mint az egyoldali reteszelés okozta eltérések vagy pontossági eltérések. A rögzítőcsapok erősen hozzányomódnak a kábel külső felületéhez, megakadályozva a csúszást vagy elfordulást, és hosszú távon stabil mérési teljesítményt biztosítanak még erős vibrációjú környezetben is, például motorok vagy ventilátorok esetén.

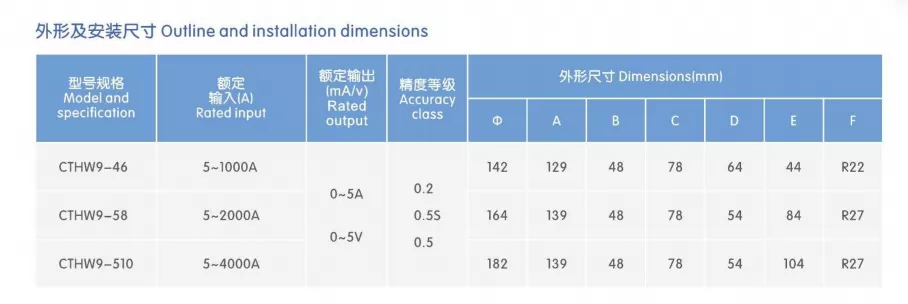

A modellek különféle belső nyílásméretekkel állnak rendelkezésre, amelyek teljesen lefedik az alacsony feszültségű tápkábeleket a kis keresztmetszettől a nagyig. Kompatibilisek egymagos és többmagos kábelekkel is, kielégítve az 5A és 4000A közötti kapacitású áramkörök adatgyűjtési igényeit. A kiválasztás rugalmas, lehetővé téve a pontos illesztést az áramköri áramokkal és a kábel specifikációival; nincs szükség kábelmódosításra, mivel az egységek egy egyszerű rögzítőmechanizmussal közvetlenül felszerelhetők.

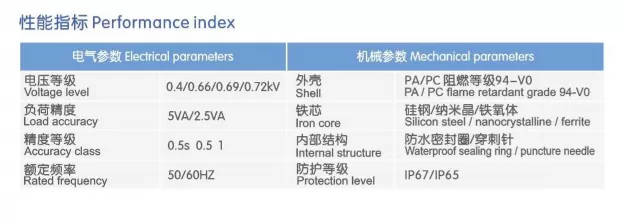

A kiváló minőségű szemcseorientált szilíciumacél maggal felszerelt készülék nagy mágneses permeabilitást, alacsony mágneses veszteséget, széles lineáris tartományt és erős elektromágneses interferenciával szembeni ellenállást kínál. Működhet mérési fokozatú áramtranszformátorként – teljesítménymérőkkel és energiafigyelő rendszerekkel párosítva 0,5 vagy 1 osztályú áramfelvételi pontosságot érhet el –, vagy testreszabható nulla sorrendű áramváltóként a maradékáram pontos érzékelésére milliamperes szinten, földzárlatvédelmi és tűzbiztonsági teljesítmény-ellenőrző eszközökkel.
A házat nagy szilárdságú, égésgátló műszaki műanyagból öntötték, amely ellenáll az ütéseknek és a szélsőséges hőmérsékletek okozta öregedésnek. A belső tér vákuum-epoxigyanta bevonatolási eljárást alkalmaz, amely átfogó védelmet nyújt a nedvesség, a por és a korrózió ellen, és eléri az IP65 védelmi besorolást. A CTHW9 kültéri vízálló áramváltó stabil, hosszú távú működést és meghosszabbított élettartamot biztosít különféle környezetben – az ipari üzemektől és kültéri elosztódobozoktól a földalatti közműalagutakig és nedves elektromos aknákig.
Átlátszó csatlakozófedél: A bekötés állapota jól látható; a burkolatokat nem kell eltávolítani a helyszíni átvételhez vagy a rutinvizsgálatokhoz, így a hibaelhárítás hatékonyabb.
Egyértelmű polaritásjelölések: A P1/P2 irány és a másodlagos kivezetés polaritása a ház felületén van jelölve, hogy hatékonyan megelőzze a vezetékezési hibákat.
Vízálló, hajlításálló kábelkimenet: külön kimeneti kábellel érkezik, amely zárt, vízálló interfésszel rendelkezik, és alkalmas kültéri telepítési követelményekre.
Integrált kialakítás (nincs szükség további tartozékokra): A dobozból azonnal beszerelésre kész, további alkatrészek vásárlása nélkül, csökkentve a teljes telepítési költségeket.
Váltakozva lazítsa meg a rögzítőcsavarokat mindkét oldalon (az óramutató járásával ellentétes irányban), és óvatosan válassza szét a felső és alsó házfelet az elválasztó vonal mentén.
Helyezze a mérendő kábelt a transzformátor belső nyílásának közepére, ügyelve arra, hogy középen legyen, és ne nyomja a belső falakat.
Igazítsa az illeszkedő felületeket, és zárja le a felső és alsó házfelet; felváltva húzza meg a csavarokat mindkét oldalon (az óramutató járásával megegyező irányba), hogy a felületek tökéletesen illeszkedjenek, és a belső érintkezőcsap szilárdan rögzítse a kábelt.
Nyissa fel az átlátszó csatlakozófedelet, csatlakoztassa megfelelően a másodlagos oldali vezetékeket a polaritásjelzéseknek megfelelően, és zárja le a fedelet a telepítés befejezéséhez.
Soha ne hagyja nyitva az áramváltó szekunder oldalát működés közben, mivel az indukált magas feszültség veszélyt jelent a személyzet és a berendezések biztonságára. Nulla sorrendű transzformátor beszerelésekor ügyeljen arra, hogy a fázisvezeték(ek) és a nullavezeték is ugyanabban az irányban haladjon át a transzformátoron, és ügyeljen a polaritás illesztésére a vezetékezés során.
Válassza ki a megfelelő belső nyílásméretet a kábel tényleges külső átmérője alapján; magas páratartalmú kültéri környezetben a vezetékcsatlakozási terület további vízszigetelő kezelése javasolt.
Meglévő elosztórendszerek utólagos felszerelése: Mérés és felügyelet telepítése régebbi ipari övezetekben és kereskedelmi épületekben a kábeláramkörökön áramkimaradás vagy vezetékek leválasztása nélkül, nulla termelési leállás biztosítása.
Ipari energiagazdálkodás: aktuális adatok gyűjtése a gyártósorokat, közüzemi berendezéseket, légkompresszorokat stb. tápláló áramkörökből az energiafogyasztási statisztikák és a hatékonyságelemzés lehetővé tétele érdekében.
Maradékáram-védelem: Nulla sorrendű áramváltóként működik, szivárgásvédelmi eszközökkel párosítva, hogy biztosítsa az elektromos biztonságot az elosztórendszeren belül.
Tűzbiztonsági teljesítményfigyelés: A tűzbiztonsági áramelosztó áramkörök áramának és maradékáramának ellenőrzése a tűzvédelmi rendszer előírásainak való megfelelés érdekében.
Intelligens energiaelosztási figyelés: Integrálva az energiafelügyeleti platformokkal és az IoT-terminálokkal, lehetővé téve a távoli adatgyűjtést és a hiba korai figyelmeztetését.
CTHW9 kültéri vízálló áramváltóink teljes választéka a nemzeti szabványok szigorú betartásával készül. A gyár elhagyása előtt minden egység átfogó tesztelésen esik át – beleértve a pontossági kalibrálást, a teljesítmény-frekvencia-tűrési feszültség teszteket és a szigetelési teljesítmény ellenőrzéseket – a stabil és megbízható teljesítmény biztosítása érdekében.
Testreszabható: az aktuális arányok, a rekesznyílások méretei, a kimeneti konfigurációk és a nulla-sorozat paraméterei beállíthatók a speciális követelményeknek megfelelően.
A professzionális műszaki csapat kiválasztási útmutatást és teljes körű értékesítés utáni műszaki támogatást nyújt.
A termékekre 1 év garancia vonatkozik; Vásároljon bizalommal, a minőség garantált.
Projekt neve: Energiafogyasztás-felügyeleti rendszer utólagos beépítése egy intelligens logisztikai parkba a Xiaoshan kerületben, Hangzhou.
Helyszín: Chuanhua Logisztikai Bázis, Xiaoshan kerület, Hangzhou város, Zhejiang tartomány.
Befejezés dátuma: 2026. március.
Felhasznált termékek: Szigetelő-lyukasztó, osztott magos áramváltók különböző specifikációi.
A logisztikai park 2018-ban készült el és helyezték üzembe, összesen 120 000 m²-es épületterülettel. Három magas színvonalú raktárból, egy automatizált válogatóközpontból, egy alacsony hőmérsékletű hűtőlánc-tárolóból és az azt támogató irodai létesítményekből áll. A park 172 kisfeszültségű elosztó áramkört üzemeltet, amelyek éves villamosenergia-költsége meghaladja a 3,2 millió RMB-t. Az eredeti elosztórendszer csak fő bejövő mérővel volt felszerelve, és hiányzott az energiafogyasztás almérési képessége. Ezen túlmenően a hűtőlánc és a válogató üzletág sajátos működési követelményei miatt a létesítmény nem tudta kibírni az ilyen utólagos átalakításoknál jellemzően szükséges tartós áramszüneteket. Az ipari energiatakarékossági és költségcsökkentési követelmények teljesítése, valamint a zónás villamosenergia-költség-elszámolás és anomália riasztások elérése érdekében a park intelligens áramelosztási korszerűsítést kezdeményezett. Magáramérzékelő komponensekként a szigetelést átszúró teljesítményleágazással rendelkező osztott magos áramtranszformátorokat (CT-ket) választották, amelyek lehetővé teszik a monitorozás telepítését az összes áramkörön áramkimaradás nélkül.
Az alulméréses energiafogyasztási adatok és a durva költségellenőrzés hiánya: A kizárólag a fő mérőóra támaszkodása lehetetlenné tette a villamosenergia-költségek lebontását a raktározási, válogatási, hűtőlánc- és irodai zónák között. Ezenkívül megakadályozta a rejtett hulladékok azonosítását – például alapjáraton vagy terhelés nélkül üzemelő berendezéseket –, ami magas és nem optimalizált villamosenergia-költséget eredményezett, míg az energiatakarékos fejlesztések nem voltak adatvezérelt indokok.
Tiltott költségek és a kimaradás alapú frissítések kivitelezhetetlensége: A négy órát meghaladó áramszünet a hűtőlánc-tároló területén károsíthatja a friss termékeket, és a becsült veszteség esetenként meghaladja a 200 000 RMB-t. A válogatóközpont több mint 800 000 RMB napi kibocsátást termel a főszezonban, ami rendkívül költségessé tesz egyetlen nap leállást. A hagyományos "átmenőlyukú" CT-k vágási kábeleket igényeltek a telepítéshez; mivel a kimaradási jóváhagyásokat nem tudták biztosítani, a frissítési tervet kezdetben félretették.
Szűk telepítési hely a kábeltálcákban és vezetékezési nehézségek: A tápáramkörök több mint 80%-a a kábeltálcákban összpontosult. A hagyományos fejlesztések a tálcafedelek széles körű eltávolítását és további tápkábelek lefektetését igényelték volna, ami hatalmas munkaterhelést, magas biztonsági kockázatokat és a meglévő kábelelrendezések esetleges megzavarását eredményezte volna.
A valós idejű áramfigyelés hiánya és a túlterhelési kockázatok észlelésének nehézségei: A szortírozó berendezések terhelése jelentősen ingadozik a nagyobb e-kereskedelmi értékesítési események során. A vezeték hosszan tartó túlterhelése felgyorsíthatja a szigetelés öregedését vagy akár tüzet is okozhat. A korlátozott kézi ellenőrzési gyakoriság azt jelentette, hogy a rejtett hibákat gyakran nem észlelték; korábban előfordultak olyan események, amikor a leágazókör túlmelegedése kioldást és a válogatási műveletek megszakítását okozta.
A „nulla áramkimaradás, minimális vezetékezés és szűk helyekre való alkalmasság” alapvető követelményeit kielégítő projekt során osztott magos CT-ket használtak szigetelés-áttörő teljesítményleágazással az összes áramkörön, és a modelleket az adott áramköri specifikációk alapján választották ki.
Alapvető tervezési elvek
Szigetelés-átszúró öntáplálás: A beépített átszúró elektródák segítségével a CT-k közvetlenül a fázisvezető szigetelésén keresztül vesznek áramot az érzékelő és kommunikációs modulok táplálásához, így nincs szükség 220 V-os tápkábelek lefektetésére bármelyik megfigyelési ponthoz. Csuklós, nem szakadó kialakítás: Pattintható csuklós szerkezettel rendelkezik, amely közvetlenül a kábel külső felületére rögzíthető; kiküszöböli a kábelek elvágásának vagy a csatlakozók leválasztásának szükségességét, lehetővé téve az áramszünet nélküli telepítést az alacsony feszültségű feszültség alatti működési szabványoknak megfelelően.
Almérési architektúra: Funkcionális zóna és energiafelhasználás típusa szerint gyűjt adatokat, feltölti azokat egy központi energiagazdálkodási platformra, hogy lehetővé tegye a zónás villamosenergia-költség-elszámolást, a rendellenes felhasználási riasztásokat és az energiafogyasztási trend elemzését.
Kompakt helyhez való alkalmazkodás: Az eszköz optimalizált méretei és a csökkentett működési távolságra vonatkozó követelmények alkalmassá teszik szűk beépítési környezetekre, például kábeltálcákra és sűrű vezetékekkel rendelkező területekre.
Nulla üzemszünet nélküli üzembe helyezés és üzemi veszteség: Hiteles kisfeszültségű villanyszerelők szigorúan az előírásoknak megfelelően végezték a feszültség alatti munkát. Az utólagos beépítési folyamat nem okozott fennakadást a hidegláncos hűtő- és válogatórendszerek áramellátásában, így nem keletkezett rakománykárosodás vagy rendelési késedelem. Ezzel önmagában elkerülték az 500 000 RMB-t meghaladó becsült áramkimaradási veszteséget, és kiküszöbölték az összetett kimaradás-jóváhagyási és terhelésátviteli eljárásokat.
A tápkábelezés megszüntetése és a teljes költség 35%-os csökkenése: A saját tápellátású szigetelés-szúró technológiát kihasználva nem kellett külön vezetéket fektetni a 172 megfigyelési ponthoz. Ez csökkentette a kábelezési anyagokkal, a kábeltálca fúrásával és a munkaerővel kapcsolatos költségeket; az utólagos felújítás összköltsége körülbelül 35%-kal volt alacsonyabb, mint a hagyományos megoldásoké, és a kivitelezési idő több mint felére csökkent.
Alkalmazhatóság a szűk kábeltálca helyekhez és jelentősen megnövekedett hatékonyság: A kompakt eszköz minimális helyet igényel a működéshez és a telepítéshez, így nincs szükség a kábeltálca fedeleinek nagy szakaszainak eltávolítására. A teljes folyamat – a befogás, a szúrás és a reteszelés – egy kézzel is elvégezhető, egységenként mindössze 8 perc átlagos telepítési idővel. A gyors telepítés még a tálcákon belüli sűrű vezetékekkel rendelkező áramkörök esetében is lehetséges, jelentősen csökkentve a magasban és szűk helyeken végzett munkavégzéssel kapcsolatos biztonsági kockázatokat.
Megbízható szúróérintkező és nincs túlmelegedés/szigetelés kockázata: Az átszúró elektródák nagy vezetőképességű ónozott rézből készülnek, és állandó erejű reteszelő mechanizmussal rendelkeznek a stabil érintkezési ellenállás biztosítása érdekében. Az átszúrási pont egy integrált szigetelő tömítést tartalmaz, amely hosszú távú beltéri működést biztosít túlmelegedés, oxidáció vagy szigetelésromlás nélkül; A projekt befejezése után 72 órás teljes terhelésű hőmérséklet-emelkedési teszten ment keresztül, minden pont megfelelt a nemzeti szabványoknak. A mérési pontosság megfelel a szabványoknak és a belső számviteli követelményeknek. Az osztott magú érzékelők illeszkedő felületei precíziós köszörülést alkalmaznak, biztosítva a mágneses áramkör szoros lezárását és a minimális mágneses veszteséget, a mérési pontosság következetesen a 0.5 osztályon belül van. Az összesített részmérési adatok és a főmérő közötti eltérés kevesebb, mint 2%, ami teljes mértékben kielégíti a belső energiafogyasztás elszámolására és a részlegek költségfelosztására vonatkozó menedzsment igényeket.
Almérős energiaelszámolás megvalósítása; az éves villamosenergia-megtakarítás meghaladja a 200 000 RMB-t. Az utólagos felszerelés lehetővé tette a finomított villamosenergia-fogyasztási statisztikákat zóna és funkció szerint kategorizálva. Az adatelemzés hulladékpontokat azonosított – például magas üresjárati energiafogyasztást a hűtőlánc-tároló területén éjszaka, és a légkompresszorok üresjáratát a válogatóterületen. Az üzemeltetési stratégiák optimalizálása után a havi villamosenergia-megtakarítás elérte a körülbelül 18 000 kWh-t, a tervezett éves villamosenergia-költség-megtakarítás pedig meghaladja a 200 000 RMB-t.
A proaktív túlterhelési figyelmeztetések megakadályozzák a leállási eseményeket. A rendszer megállapította az aktuális túlterhelés figyelmeztetési küszöbértékeket. A "618" és a "Double 11" válogatási csúcsszezonban háromszor adtak ki nagy terhelésre vonatkozó figyelmeztetéseket. Az üzemeltetési és karbantartási (O&M) személyzet azonnal beállította a berendezések működési kombinációit, és lépcsőzetesen elosztotta a nagy teljesítményű berendezések indítási idejét, megelőzve az áramkör túlterhelése és kioldása miatti szortírozási megszakításokat; ezzel elkerülték a 300 000 RMB-t meghaladó kumulatív leállási veszteséget.
Stabil berendezés működés 100%-os integritással. 2026 júliusáig mind a 172 áramváltó folyamatosan és stabilan működött. Hiba – például túlmelegedés a szúrási pontnál, szigetelés meghibásodása vagy jeleltolódás – nem fordult elő. A berendezés integritásának aránya 100%, nem igényel gyakori karbantartást vagy kalibrálást, ami rendkívül alacsony O&M költségeket eredményez.
Megkapta az energiatakarékossági elfogadást és biztosította a szakpolitikai támogatásokat. A projekt megfelelt az ipari energiatakarékos átalakítási támogatások helyi pályázati követelményeinek. Az átfogó almérési rendszernek és az egyértelmű energiatakarékossági eredményeknek köszönhetően sikeresen átment a harmadik fél általi átvételen, és 120 000 RMB speciális energiamegtakarítási támogatásban részesült, tovább csökkentve az utólagos felszerelés költségeit.
Az áttört típusú, osztott magos áramváltók alacsony behatolási, alacsony költségű és rendkívül hatékony utat kínálnak az intelligens utólagos felszereléshez a meglévő áramelosztási forgatókönyvekben – például logisztikai, ipari és kereskedelmi létesítményekben –, ahol a rendszerleállások elfogadhatatlanok és a módosítások nehezen kivitelezhetők. Megoldja a hagyományos műszertranszformátorokkal kapcsolatos telepítési kihívásokat – amelyek áramkimaradást és vezetékek leválasztását követelik meg –, miközben kiküszöböli a további tápkábelezéssel járó költségeket és időt. Képes gyorsan létrehozni rendszereket alulmért energiafogyasztás és állapotfigyelés céljából, rendkívül költséghatékony magérzékelő komponensként szolgál, amely segít a vállalkozásoknak energiatakarékosságban, költségek csökkentésében, valamint áramelosztási műveleteik és karbantartásaik korszerűsítésében.
