Junraybiztosítja aGGJ meddőteljesítmény-kiegyenlítő szekrénysegíti az ipari létesítményeket a teljesítménytényező javításában, a meddőteljesítmény-veszteségek csökkentésében és az alacsony feszültségű áramelosztás optimalizálásában. Az ingadozó elektromos terhelésű alkalmazásokhoz tervezett szekrény automatikusan beállítja a meddőteljesítmény-kompenzációt, hogy támogassa a rendszer stabilabb működését, javítsa a transzformátor kihasználtságát, és segítse a vállalkozásokat az áramköltségek hatékonyabb kezelésében.
A GGJ meddőteljesítmény-kiegyenlítő szekrény az alacsony feszültségű áramelosztó rendszerek fontos eleme, különösen a jelentős induktív terhelésű gyárakban és kereskedelmi létesítményekben. A kondenzátortelepek váltakozásával a változó elektromos igényeknek megfelelően kompenzálja a meddőteljesítményt, javítja a teljesítménytényezőt, és csökkenti a szükségtelen áramot az elosztóvezetékekben. A megfelelő kompenzációs kapacitás, szabályozási mód és harmonikus védelmi konfiguráció kiválasztása segíti a megbízható működést és a hosszú távú értéket. Ez az útmutató elmagyarázza a berendezés működését, műszaki jellemzőit, a legfontosabb előnyöket, a tipikus alkalmazásokat és azokat a tényezőket, amelyeket a vásárlóknak figyelembe kell venniük a vásárlás előtt.

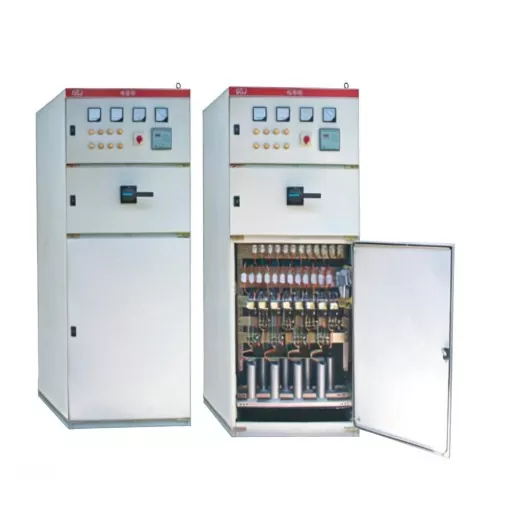

A GGJ meddőteljesítmény-kiegyenlítő szekrény egy kisfeszültségű elektromos szerelvény, amelyet a teljesítménytényező javítására terveztek az elektromos elosztó hálózat meddőteljesítményének kompenzálásával. Jellemzően kondenzátortelepeket, kapcsolóelemeket, kompenzációs vezérlőt, védőeszközöket és fémházat integrál egyetlen koordinált rendszerbe.
Az ipari létesítményekben az elektromos berendezések, például az indukciós motorok, szivattyúk, kompresszorok és ventilátorok meddő teljesítményt igényelnek a mágneses mezők létrehozásához. Bár ez a teljesítmény szükséges a berendezés működéséhez, a túlzott meddőáram megnöveli a kábeleken és transzformátorokon átfolyó áramot anélkül, hogy közvetlenül hozzájárulna a hasznos mechanikai teljesítményhez.
A GGJ szekrény ezt a problémát az elosztórendszer közelében kapacitív meddő teljesítmény biztosításával oldja meg. Ez csökkenti a meddőteljesítmény mennyiségét, amelyet az upstream hálózatból kell felvenni, és segít javítani az általános teljesítménytényezőt.
A Junray termékét gyári áramelosztó rendszerekhez és egyéb alkalmazásokhoz tervezték, ahol az automatikus kompenzáció támogathatja az energiagazdálkodást és a berendezések kihasználását. A projekt követelményeitől függően a szekrény különböző kompenzációs kapacitásokhoz és telepítési feltételekhez konfigurálható.
A termék részleteiért és a konfigurációs információkért keresse fel a GGJ meddőteljesítmény kompenzációs szekrény termékoldalát.
A GGJ meddőteljesítmény-kiegyenlítő szekrény működési elve a terhelés meddőteljesítmény-igényének megfelelő kapacitív tápellátással való összehangolásán alapul. Ez a folyamat segít csökkenteni a szükségtelen meddőáramot, és javítja az aktív teljesítmény és a látszólagos teljesítmény közötti kapcsolatot.
Az intelligens kompenzációs vezérlő feszültség- és árammérő jeleken keresztül figyeli az elektromos paramétereket. A mért teljesítménytényező és a konfigurált szabályozási beállítások alapján meghatározza, hogy további kondenzátor fokozatokat kell-e csatlakoztatni vagy le kell választani.
Amikor egy gyár további motorokat vagy gyártóberendezéseket indít be, megnőhet a meddőteljesítmény-igény. A vezérlő megfelelő kondenzátor fokozatokban kapcsolhat további kompenzáció biztosítására. Amikor a berendezés leáll és az igény csökken, a vezérlő leválaszthatja a szükségtelen fokozatokat a túlkompenzáció kockázatának csökkentése érdekében.
A teljesítménytényező azt jelzi, hogy egy elektromos rendszer milyen hatékonyan alakítja át a szolgáltatott látszólagos teljesítményt aktív teljesítménygé. Az alacsony teljesítménytényező általában azt jelenti, hogy egy adott mennyiségű aktív teljesítmény leadásához több áramra van szükség.
Egyszerűsített egyfázisú vagy kiegyensúlyozott háromfázisú rendszer esetén szinuszos körülmények között az összefüggés a következőképpen fejezhető ki:
Teljesítménytényező = Aktív teljesítmény / Látszólagos teljesítmény
A teljesítménytényező javítása csökkentheti a kábelek és transzformátorok áramveszteségét, feltéve, hogy a rendszert megfelelően tervezték és üzemeltetik. A tényleges előny a meglévő terhelési profiltól, a vezeték ellenállásától, az üzemóráktól, a villamosenergia-tarifától és a kompenzációs beállításoktól függ.
Jelentős nemlineáris terhelésű létesítményeknél a harmonikus mérések is fontosak. A kondenzátor bankok kölcsönhatásba léphetnek a rendszer impedanciájával, és potenciálisan felerősíthetnek bizonyos harmonikusokat. A megfelelően megtervezett megoldáshoz ezért soros reaktorokra vagy külön felharmonikus mérséklő berendezésekre lehet szükség.
A GGJ meddőteljesítmény-kiegyenlítő szekrény vásárlása előtt a vásárlóknak át kell tekinteni a névleges feszültséget, frekvenciát, kompenzációs kapacitást, szabályozási stratégiát, a burkolat védelmét és az építőanyagokat. Ezek a paraméterek határozzák meg, hogy a berendezés megfelel-e az elektromos elosztórendszernek és az üzemi környezetnek.
| Paraméter | Junray termékleírás | Kiválasztás mérlegelése |
|---|---|---|
| Névleges feszültség | AC 380V | Ellenőrizze a kompatibilitást a helyszíni elosztó feszültséggel. |
| Névleges frekvencia | 50 Hz | Egyezzen meg a helyi tápfeszültség frekvenciájával. |
| Kompenzációs kapacitás | 50-500 kvar, személyre szabható | Számítsa ki a szükséges kapacitást a mért vagy értékelt terhelési igényből. |
| Teljesítménytényező kompenzációs tartomány | 0,8–0,99 | Határozza meg a célt a közműkövetelményeknek és az üzemeltetési feltételeknek megfelelően. |
| Kapcsolási mód | Intelligens dinamikus zéró átkapcsolás | Értékelje a terhelés ingadozásait és a kapcsolási gyakoriságot. |
| Védelmi szint | IP30 | Ellenőrizze, hogy a beltéri telepítési környezet megfelelő-e. |
| Szekrény anyaga | 8MF profilú acél és hidegen hengerelt acéllemez műanyag szórással | Vegye figyelembe a szerkezeti szilárdságot, a korróziónak való kitettséget és a karbantartáshoz való hozzáférést. |
| Telepítési mód | Padlóra szerelhető | Hagyjon elegendő helyet a telepítéshez, a szellőzéshez és a karbantartáshoz. |
Megjegyzés: A specifikációk a hivatkozott termékinformációkon alapulnak. A végső minősítéseket, a komponensek kiválasztását és a védelmi megállapodásokat meg kell erősíteni a Junray-vel a projekt követelményei alapján a megrendelés előtt.
A termék különböző kondenzátorkompenzációs elrendezéseket támogat, beleértve a csillag (Y), delta (Δ) és kombinált Y+Δ konfigurációkat. A termékhez felsorolt kommunikációs lehetőségek közé tartoznak az RS-232/RS-485 interfészek és az opcionális vezeték nélküli vagy GPRS modulok a távoli kommunikációhoz, a kiválasztott konfigurációtól függően.
Ezek az opciók lehetővé teszik a mérnökök számára, hogy a szekrényt egy szélesebb teljesítményfelügyeleti és elosztási rendszer részének tekintsék, nem pedig elszigetelt alkatrésznek.
Egy megfelelően kiválasztott meddőteljesítmény-kiegyenlítő szekrény számos működési és anyagi előnnyel járhat. Az eredmények a terhelési jellemzőktől, a rendszer kialakításától és a helyi villamosenergia-számlázási szabályzattól függően változnak.
Az automatikus kondenzátorkapcsolás segít az elosztórendszernek reagálni a változó meddőteljesítmény-igényekre. A teljesítménytényező javítása segíthet a létesítményeknek megfelelni a közüzemi követelményeknek, és adott esetben csökkentheti a teljesítménytényezőhöz kapcsolódó díjakat. A tényleges eredményeket az üzembe helyezés után elektromos mérésekkel kell ellenőrizni.
A meddőáram hozzájárul a vezetők és transzformátorok áramveszteségéhez. A felfelé irányuló berendezések meddőáramának csökkentésével a kompenzáció csökkentheti ezeket a veszteségeket megfelelő működési feltételek mellett. A veszteségcsökkentés mértéke az elektromos hálózattól és a kompenzációs berendezés elhelyezkedésétől függ.
A transzformátorok határértékei a látszólagos teljesítményen alapulnak, nem csupán az aktív teljesítményen. Ha a meddőteljesítmény a rendelkezésre álló kapacitás jelentős részét elfoglalja, a transzformátornak kevesebb kapacitása lehet további aktív terhelésekre. A teljesítménytényező korrekciója felszabadíthat némi látszólagos teljesítmény-kapacitást a termelési igényekhez, bár a tényleges felhasználható kapacitást továbbra is ellenőrizni kell a transzformátor névleges értékeivel és a termikus határértékekkel.
A dinamikus kompenzáció követheti a motorindítások, a változó gyártási ütemezések és a különböző üzemi terhelések okozta eltéréseket. A nulla keresztezésű kapcsolás célja a kapcsolási tranziensek csökkentése megfelelő működési feltételek mellett. A megfelelő védelmi koordináció és üzembe helyezés továbbra is elengedhetetlen a megbízható teljesítményhez.
Az alacsonyabb meddőáram, a kisebb elektromos veszteségek és a jobb teljesítménytényező hozzájárulhat az alacsonyabb működési költségekhez. A gyakorlati beruházási értékelés során össze kell hasonlítani a szekrény beszerzési és telepítési költségeit a várható megtakarításokkal, a karbantartási igényekkel, az üzemórákkal és a telephely villamosenergia-tarifastruktúrájával.
A GGJ meddőteljesítmény-kiegyenlítő szekrény kisfeszültségű elosztórendszerekhez alkalmas, ahol az induktív terhelés jelentős meddőteljesítmény-igényt teremt. A tipikus alkalmazások a következők.
A számos változtatható frekvenciájú meghajtóval, egyenirányítóval, hegesztőgéppel vagy egyéb nemlineáris terheléssel rendelkező létesítményeknek fel kell mérniük a harmonikus torzítást a hagyományos kondenzátorkompenzáció telepítése előtt. A mérési eredményektől függően a megfelelő reaktorokkal ellátott szekrény vagy egy dedikált aktív teljesítményszűrő megfelelőbb lehet az alkalmazáshoz.
Tudjon meg többet a kiegészítő energiaminőségi megoldásokról a Junray kisfeszültségű elektromos berendezések webhelyén.
A megfelelő GGJ meddőteljesítmény-kiegyenlítő szekrény kiválasztása többet igényel, mint a transzformátorméret alapján történő kapacitás kiválasztása. A mérnököknek értékelniük kell a tényleges meddőteljesítmény-igényt, a terhelés változását, a harmonikus viszonyokat, a telepítési korlátokat és az alkalmazandó elektromos követelményeket.
Gyűjtsön áramminőségi méréseket a reprezentatív működési időszakok során. Jegyezze fel az aktív teljesítményt, a meddő teljesítményt, a teljesítménytényezőt, a feszültséget, az áramerősséget és a terhelés változásait, ahol lehetséges. A csak kis terhelésű üzemben végzett mérések nem feltétlenül tükrözik a termelési csúcsok idején szükséges kompenzációt.
A szükséges kondenzátorkapacitás általánosan használt előzetes számítása a következő:
Qc = P × (barn φ₁ − tan φ₂)
Itt Qc a szükséges kompenzációs kapacitás kvar-ban, P az aktív teljesítmény kW-ban, φ₁ a kezdeti teljesítménytényező szöge, és φ₂ a teljesítménytényező célszöge.
Ez a képlet becslést ad a megfelelő működési feltételekre. A végső tervezésnek figyelembe kell vennie a tényleges terhelésváltozást, a meglévő kondenzátortelepeket, a harmonikusokat, a feszültségviszonyokat és a túlkompenzáció kockázatát.
A fokozatosan változó terheléseket hagyományos fokozatos kapcsolás is kiszolgálhatja, míg a gyorsan ingadozó terhelések gyorsabb kompenzációs stratégiát igényelhetnek. A kapcsolási módot a terhelési profilnak és a gyártó által jóváhagyott konfigurációnak megfelelően kell kiválasztani.
Ha nemlineáris terhelések vannak jelen, szerezzen harmonikus méréseket vagy professzionális áramminőség-értékelést. A szekrény meghatározása előtt győződjön meg arról, hogy szükség van-e elhangolt reaktorokra, harmonikus szűrőkre vagy egyéb mérséklő berendezésekre.
Megrendelés kiadása előtt erősítse meg:
A helyes telepítés elengedhetetlen a GGJ meddőteljesítmény-kiegyenlítő szekrény biztonsága és hatékonysága szempontjából. A berendezést szakképzett elektromos személyzetnek kell telepítenie a jóváhagyott rajzok, a gyártó utasításai és a vonatkozó helyi előírások szerint.
Bár az automatikus kompenzáció csökkenti a kézi kapcsolás szükségességét, nem szünteti meg az ellenőrzés szükségességét. A karbantartó személyzetnek át kell tekintenie az üzemi hőmérsékletet, a szellőzési útvonalakat, az elektromos csatlakozásokat, a kondenzátor állapotát, a vezérlő riasztásait, valamint a rendellenes zaj vagy túlmelegedés jeleit.
Az elektromos ellenőrzést és karbantartást szakképzett személyzetnek kell elvégeznie a megfelelő szigetelési és biztonsági eljárások alkalmazásával. A kondenzátorok megtarthatják az elektromos töltést a tápfeszültség lekapcsolása után is, ezért a munka megkezdése előtt el kell végezni a gyártó kisütési és ellenőrzési eljárásait.
Elsődleges funkciója a teljesítménytényező javítása azáltal, hogy kapacitív meddő teljesítményt szolgáltat egy kisfeszültségű elosztó rendszerhez. Ez csökkentheti az upstream meddőáramot, csökkentheti az áramhoz kapcsolódó veszteségeket, és segíthet a létesítményeknek megfelelni a vonatkozó teljesítménytényező-követelményeknek.
A hivatkozott Junray termék kompenzációs kapacitása 50–500 kvar, testreszabható. A megfelelő névleges értéket a mért meddőteljesítmény-igényből, a célteljesítménytényezőből, a terhelési profilból és a harmonikus viszonyokból kell meghatározni.
Segíthet csökkenteni vagy elkerülni a teljesítménytényezővel kapcsolatos büntetéseket, ha a kompenzációs rendszer helyesen van méretezve és működik. A tényleges számlázási eredmények azonban a közszolgáltató tarifaszabályaitól, keresleti szokásaitól és egyéb vonatkozó díjaktól függenek. A megtakarításokat a helyspecifikus adatok alapján kell értékelni, nem pedig előre feltételezni.
A kompenzáció elsősorban a meddőáramot csökkenti, és csökkentheti az elektromos elosztási veszteségeket. Közvetlenül nem szünteti meg a termelő berendezések által igényelt aktív energiát. Az aktív energiafogyasztás bármilyen csökkenése az elkerült veszteségektől és a rendszer működési feltételeitől függ.
Megfelelő lehet, de a változtatható frekvenciájú meghajtókkal rendelkező berendezéseknek fel kell mérniük a harmonikus torzítást és a lehetséges rezonanciát a kondenzátorkompenzáció kiválasztása előtt. Az eredményektől függően reaktorokra vagy speciális harmonikuscsillapító berendezésekre lehet szükség.
A vásárlóknak meg kell adniuk a meglévő teljesítménytényezőt, az aktív terhelést, a célteljesítménytényezőt, az üzemi ütemtervet, a névleges feszültséget és a rendelkezésre álló energiaminőségi méréseket. Ezt követően egy villamosmérnök vagy a gyártó kiszámíthatja az előzetes kvar-igényt, és megerősítheti a megfelelő konfigurációt.
Adja meg a szükséges kompenzációs kapacitást, feszültséget és frekvenciát, az elosztórendszer rajzait, a terhelési jellemzőket, a harmonikus információkat, a burkolati követelményeket, az előnyben részesített alkatrészeket, a kommunikációs igényeket és a célállomást. Ezek a részletek segítenek a szállítónak a projektnek megfelelő konfiguráció elkészítésében.
A GGJ meddőteljesítmény-kiegyenlítő szekrény értékes befektetés lehet olyan ipari és kereskedelmi létesítmények számára, amelyek jobb teljesítménytényezőt, alacsonyabb meddőáramot, jobb transzformátor-kihasználást és hatékonyabb kisfeszültségű elosztást keresnek. Hatékonysága a pontos kapacitásválasztástól, a megfelelő kapcsolásvezérléstől, a harmonikus értékeléstől, a megfelelő telepítéstől és a folyamatos ellenőrzéstől függ. A tényleges elektromos igények és a projektigények vásárlás előtti felmérésével a vállalkozások olyan kompenzációs megoldást választhatnak, amely támogatja a megbízható működést és a mérhető hosszú távú értéket.
A Junray GGJ meddőteljesítmény-kiegyenlítő szekrényeket kínál ipari áramelosztási alkalmazásokhoz, konfigurálható kompenzációs kapacitással és vezérlési lehetőségekkel a különböző projektigényeknek megfelelően. Ha új telepítést vagy meglévő elektromos rendszer korszerűsítését tervezi,lépjen kapcsolatba velünkMég ma, hogy megvitassa műszaki igényeit, kérjen személyre szabott árajánlatot, és megtalálja létesítményének megfelelő meddőteljesítmény-kompenzációs megoldást.
