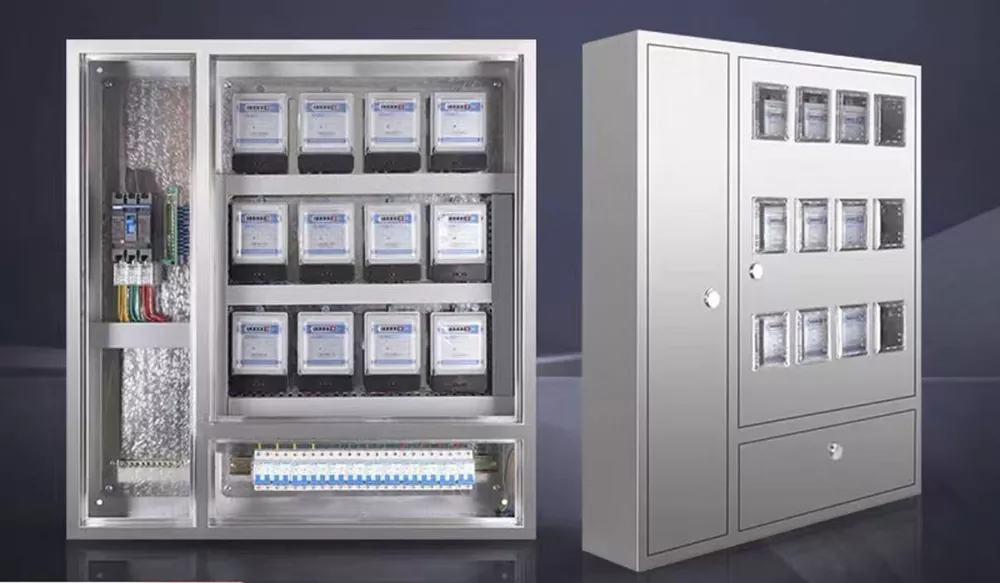

Kültéri mérődoboz

Az Outdoor Meter Box egy dedikált áramelosztás-védelmi ház, amelyet kifejezetten kültéri, árnyékolatlan kültéri forgatókönyvekhez fejlesztettek ki. Eltér a hagyományos beltéri mérődobozoktól. Fő célja a kültéri áramelosztás védelmével kapcsolatos problémák megoldása. A kültéri környezethez, mint például az eső, a napsugárzás és a por, exkluzív, optimalizált kiviteleket készítettünk az esőálló, korróziógátló és tömítés érdekében. Rugalmasan telepíthető elektromos berendezésekkel, például mérőkkel, megszakítókkal és mérőelemekkel, hatékonyan védve a belső alkatrészeket a külső környezeti hatásoktól, biztosítva a kültéri áramelosztó rendszer biztonságos és stabil működését, és teljes mértékben kiküszöböli a közönséges burkolatok ipari fájdalompontjait, amelyek kültéri használat esetén hajlamosak a víz behatolására, rozsdásodására és károsodására. Különféle árnyékolatlan kültéri áramelosztási forgatókönyvekhez alkalmas.

Melyek az alapvető értékesítési pontok?

Az Outdoor Meter Box fő előnyei az exkluzív kültéri védelemben és a praktikus alkalmazkodóképességben rejlenek. Mindegyik előnyt a kültéri használat igényeinek megfelelően alakították ki, egyensúlyban tartva a biztonságot és a tartósságot.

Először is háromszoros esőálló védelemmel rendelkezik. A tetejére külön lejtős esőálló előtető van felszerelve, a doboz belsejében lévő tömítő gumiszalagokkal kombinálva, szoros esőálló gátat képezve. Az esőálló besorolás eléri az IP54-et, ami biztosítja, hogy a belső elektromos alkatrészeket még heves esőzésben sem nedvesítsék el vagy árasszanak el.

Másodszor, porálló és tömítő védelemmel rendelkezik. Teljesen zárt tömítőszerkezettel rendelkezik, hatékonyan blokkolja a por és a szúnyogok bejutását a dobozba, megakadályozza az érintkezési problémákat és a por okozta rövidzárlatokat, és biztosítja az alkatrészek hosszú távú stabil működését.

Harmadszor, kiemelkedő mesterségbeli részletekkel rendelkezik. A ferde esőálló ernyő külön esőálló ereszszel, nagy sűrűségű tömítőgumi szalagokkal, vastag lopásgátló biztonsági zárral és külön esőálló szellőzőnyílásokkal van felszerelve. Egyesíti a védelmet, a lopásgátlót és a hőleadást, a szekrény anyaga pedig a különböző kültéri környezetek igényeihez igazítható.

Műszaki előírások

Kérdések és válaszok

K: Alkalmazható a kültéri mérődoboz zord kültéri környezetekhez, például heves esőzésekhez és magas hőmérsékletekhez?

Válasz: Igen. Védettsége IP54, korrózióállósága C4, használati hőmérséklete -40 ℃ és +70 ℃ között van. Nem befolyásolja a heves esőzés, a közvetlen napfény vagy az extrém hideg, és kültéri körülmények között is hosszú ideig stabilan működik.

K: Milyen elektromos alkatrészek telepíthetők?

V: A kültéri áramelosztás és -szabályozás követelményeinek megfelelően rugalmasan telepíthetők különféle alkatrészek, például villamosenergia-mérők, megszakítók és mérőeszközök.

K: Kényelmes a telepítés?

Válasz: Két egyszerű telepítési módot támogat: falra szerelhető és oszlopra szerelhető. Nincsenek bonyolult eljárások. A telepítés kényelmes és gyorsan telepíthető.

K: Választható az anyag a követelményeknek megfelelően?

Válasz: Igen, két lehetőséget kínálunk: kiváló minőségű hidegen hengerelt acéllemez porbevonatot és rozsdamentes acélt. Kiválaszthatja a kültéri környezetének és a beszerzési költségvetésének megfelelőt.

Alkalmazási forgatókönyv

Kiváló kültéri védelmi teljesítményének és rugalmas alkalmazkodóképességének köszönhetően az Outdoor Meter Box széles körben használható különféle kültéri áramelosztási forgatókönyvekben, akadályok nélkül, pontosan illeszkedve a különböző forgatókönyvek védelmi igényeihez. Vidéki elosztóterületi forgatókönyvekben vidéki kültéri elosztóterületeken a villamosenergia-mérők és áramelosztó berendezések védelmére használható, segítve a vidéki áramelosztás biztonságát; kültéri bevásárlóközpont forgatókönyv esetén alkalmas utcai kültéri bevásárlóközpontok szabadtéri villanyóráinak felszerelésére, praktikus és esztétikus védelmet nyújtva; közúti áramelosztási forgatókönyvekben védelmet nyújthat a kültéri áramelosztó berendezéseknek, például az utcai lámpáknak és a töltőcölöpöknek, biztosítva a berendezés normál működését; építési helyszíni ideiglenes villamosenergia-ellátási forgatókönyveknél alkalmas a kültéri ideiglenes villamosenergia-ellátás és a villamosenergia-mérő berendezések védelmére az építkezéseken, kényelmes telepítéssel, biztonsággal és megbízhatósággal; park-támogató forgatókönyvekben használható kültéri áramelosztó és mérődobozokhoz a parkokban, szabványosítva a kültéri áramelosztási környezetet és növelve az áramelosztás biztonságát.

Karbantartási ajánlások

A kültéri mérődoboz hosszú távú stabil működésének biztosítása és élettartamának meghosszabbítása érdekében kérjük, olvassa el az alábbi gyakorlati karbantartási javaslatokat.

1. Rendszeres tisztítás és karbantartás: Tisztítsa meg a doboz felületét 3-6 havonta. Száraz ruhával törölje le a port és a foltokat, nehogy a felgyülemlett por befolyásolja a hőelvezetést és a megjelenést; távolítsa el a törmeléket a doboz körül, hogy biztosítsa a sima szellőzést és megakadályozza az esőálló szellőzőnyílások eltömődését, elkerülve ezzel a rossz hőelvezetést.

2. Tömítés és esőálló ellenőrzés: 6 havonta ellenőrizze a doboz tömítő gumiszalagjait. Ha valamelyik hiányzik, elöregedett vagy sérült, azonnal cserélje ki, hogy biztosítsa a tömítést, és megakadályozza a víz és a por bejutását; ellenőrizze a lejtős típusú esőálló tetőt és az esőálló ereszeket, hogy megbizonyosodjon arról, hogy nincs lazaság vagy deformáció, és elkerülje az esővíz rossz elvezetését.

3. Elektromos alkatrészek ellenőrzése: Nyissa ki a dobozt 12 havonta (kikapcsolt állapotban működjön), ellenőrizze, hogy a belső árammérők, megszakítók stb. vezetéke szilárd-e, és ellenőrizze, hogy nincs-e laza vagy oxidált; tisztítsa meg a belső port, nehogy a por rossz érintkezést és rövidzárlatot okozzon, biztosítva az elektromos alkatrészek normál működését.

4. Lopás és védelmi ellenőrzés: Rendszeresen ellenőrizze a megerősített lopásgátló biztonsági zárat, hogy megbizonyosodjon arról, hogy a zár sértetlen, és a kapcsoló zökkenőmentesen működik, megelőzve a rosszindulatú károkat és az áramlopást; ha a szekrény leváló festékkel vagy rozsdával rendelkezik, azonnal vigyen fel festéket (hidegen hengerelt acéllemez permetező bevonóanyag), hogy javítsa a korróziógátló teljesítményt.

5. Környezeti alkalmazkodóképesség karbantartása: Növelje az ellenőrzések gyakoriságát hideg, meleg vagy esős évszakban; Kerülje el, hogy a doboz hosszú ideig vizes vagy erősen korrozív környezetben maradjon. Ha víz gyűlik fel a telepítési területen, azonnal tisztítsa meg, állítsa be a beépítési pozíciót, és győződjön meg arról, hogy a berendezés a megadott környezeti hőmérsékleti tartományon belül (-40°C és +70°C) működik.

Felújítási esettanulmány

I. Projekt áttekintése

Ez a projekt egy régebbi városi lakóövezet és az utcafronti üzletek villamosenergia-infrastruktúra korszerűsítését foglalja magában. A terület többszintes lakóépületekből és földszinti kereskedelmi egységekből áll; a meglévő mérődobozokat nyíltan a külső falakra szerelték fel, így folyamatosan napfénynek, esőnek, nedvességnek és pornak voltak kitéve. Az eredeti, kezdetleges – összeszerelt vékony fémlemezből készült – mérőládákból hiányzott a professzionális vízszigetelés vagy tömítés, és gyenge védelmet nyújtottak. A hosszú távú működés olyan problémákhoz vezetett, mint a burkolat korróziója, sérült ajtók és víz behatolása, amelyek gyakran rövidzárlatot, mérőhibákat és mérési rendellenességeket okoztak. Ezek a körülmények komoly áramütés és elektromos tüzek kockázatát hordozták magukban, és nem feleltek meg az állami hálózat szabványosítási követelményeinek a „háztartásonként egy méteres” berendezésekre vonatkozóan.

A kültéri elektromos biztonsági veszélyek alapos kiküszöbölése, a mérőberendezések szabványosítása és az áramellátás stabilitásának javítása érdekében a környék összes régi és sérült mérődobozát kicserélték a nemzeti eső- és porvédelmi szabványoknak megfelelő kültéri mérődobozokra. Szabványos telepítési gyakorlatokat alkalmaztak a víz, nedvesség, áramlopás és öregedés elleni átfogó védelem biztosítása érdekében, miközben növelték az általános biztonságot.

II. Felújítás előtti problémák

Rendkívül rossz vízszigetelés; gyakori víz behatolása esőben: A régi fémlemez dobozokból hiányzott az esővédő és a tömítőszalag; eső vagy hó során víz szivárgott be, ami oxidációt, szivárgó áramot, rövidzárlatot és kioldott megszakítókat okoz.

Súlyos burkolatkorrózió és -károsodás: A hosszú távú kültéri időjárás perforációkat okozott a fémlemez burkolatokban, leszakadt az ajtók és a zárak meghibásodtak, így a belső berendezések teljesen szabaddá váltak, és jelentős biztonsági kockázatot jelentett.

A lopásgátló képességek hiánya: A kezdetleges dobozszerkezet és a speciális, manipulációt ellenőrző plombák hiánya megkönnyítette a vezetékek manipulálását, ami áramlopáshoz és jogosulatlan csatlakoztatáshoz vezetett, ami tartósan magas vezetékveszteséget eredményezett.

rossz szigetelés; nagy az áramütés veszélye: A burkolat korróziója és deformációja a feszültség alatt álló alkatrészeket a külső héj közelébe hozta; az eső alatti nyirkos viszonyok miatt a héj könnyen felvillanyozott, veszélyeztetve a lakók biztonságát.

Magas berendezések meghibásodási aránya és nagy karbantartási munkaterhelés: A mérők, a megszakítók és a terminálok hosszan tartó nedvességtől és korróziótól szenvedtek, ami pontatlan mérésekhez és gyakori berendezések károsodásokhoz vezetett, ami magas karbantartási és javítási költségeket eredményez. III. Berendezés konfigurációs terv

A kültéri mérőeszközökre vonatkozó State Grid telepítési szabványoknak és az utcára néző lakó/kereskedelmi területek sajátos feltételeinek megfelelően ez a projekt nagy szilárdságú, esőálló kültéri mérőházakat használ. Egy- és többháztartásos elrendezésekhez egyaránt konfigurálva alkalmasak falra szerelhető lakóépületekre és kirakatokra. A teljes rendszer megfelel az összes víz-, por-, rozsda-, szabotázs-ellenállás- (villanylopás elleni) és elektromos szigetelési szabványnak.

Az alapvető berendezések műszaki adatai

Berendezés típusa: Kültéri eső- és porálló intelligens mérőház

Alkalmazási forgatókönyvek: Lakóházak, utcára néző üzletek, kültéri falra szerelhető telepítés

Védettség: IP54; teljes mértékben megfelel a kültéri feltételeknek, beleértve a napsugárzást, esőt, port és páratartalmat

Ház anyaga: nagy szilárdságú égésgátló ABS vagy rozsdamentes acél; ellenáll az öregedésnek, korróziónak, deformációnak és rozsdának

Vízálló szerkezet: Beépített esőelvezető tető, teljes kerületű tömítő tömítés, vízálló alsó kábelbevezetés és lépcsőzetes vízelterelő kialakítás

Funkcionális jellemzők: Külön mérő- és megszakító rekeszek, dedikált ólomzár, szabotázsbiztos reteszek és átlátszó ablak

Biztonsági tervezés: Teljesen szigetelt szerkezet, nincsenek szabad feszültség alatt álló részek, véletlen érintésgátló akadályok és megbízható földelés

Telepítési szabványok: Tiszta vezetékezés, a nagy- és kisfeszültségű vezetékek szétválasztása, vízálló szerelés, szabványos kábelrögzítés és egységes címkézés/számozás

IV. Telepítési és alkalmazási jellemzők

Kiváló vízszigetelés és nedvességállóság: zord kültéri környezetre tervezték; dedikált esőelvezető szerkezettel és teljesen tömített tömítésekkel rendelkezik, amelyek megakadályozzák az esőt, a páralecsapódást és a port, hatékonyan kiküszöbölve a víz behatolása által okozott gyakori rövidzárlati problémákat.

Rozsda- és öregedésállóság: Lángálló, korróziógátló anyagokból készült, amelyek ellenállnak az intenzív napsugárzásnak és a szél/eső eróziónak; biztosítja a hosszú távú tartósságot repedés, rozsdásodás vagy deformáció nélkül, így nincs szükség gyakori cserére.

Lopásgátló kialakítás: Dedikált ólomzáras zárakkal, manipulációbiztos szerkezetekkel és zárt elrendezéssel, amely megakadályozza az illetéktelen nyitást, módosítást vagy az áramlopást, így szabványosítva az energiafelhasználást az elosztó területen.

Átfogó szigetelés és biztonság: A belső feszültség alatt álló részek teljesen le vannak szigetelve a véletlen érintkezést megelőző intézkedésekkel; a ház kiváló szigetelést biztosít, teljesen kiküszöbölve a burkolat feszültség alá kerülésének vagy a személyzet véletlen áramütésének kockázatát. Esztétikailag szabványosított és könnyen karbantartható: Egységes előírások, beépítési magasságok és címkézés; biztosítja, hogy a mérők jól láthatóak legyenek; és elősegíti a hatékony ellenőrzéseket, mérőleolvasásokat és karbantartást.

V. Működési eredmények az utólagos felszerelés után

A biztonsági veszélyek teljes kiküszöbölése: Alaposan megoldja az olyan problémákat, mint a víz behatolása, a korrózió és a szabadon lévő feszültség alatt álló részek; megakadályozza az elektromos szivárgást, a rövidzárlatot és az elektromos tüzet; és jelentősen növeli az elektromos biztonságot.

Pontos adagolás és megfelelő vezetékveszteség: A berendezés száraz, stabil környezetben működik; a mérők és a terminálok korróziótól és öregedéstől mentesek maradnak; a mérési hibák kiküszöbölhetők; és az elosztóterület összesített vezetékvesztesége a State Grid szabvány határain belülre csökken.

A berendezés meghibásodási arányának jelentős csökkenése: A nedvesség- és porálló szerkezetek biztosítják a stabil belső alkatrészek működését; a mérők és a megszakítók meghibásodási gyakorisága jelentősen csökken; és a berendezés integritása eléri a 100%-ot.

Az áramlopások kiküszöbölése: A lopásbiztos tömítések szabványosítják a felhasználás kezelését; gyakorlatilag megszűnik az illetéktelen vezetékezés és az áramlopás; és a villamosenergia-fogyasztás rendezettsége létrejön.

Sikeres állami hálózati elfogadás: Az építési technikák, a berendezések védelme és a biztonsági konfigurációk mind megfelelnek a szabványoknak, ami a régebbi lakóközösség villamosenergia-infrastruktúra-fejlesztésének sikeres elfogadását eredményezte.

VI. Eset összefoglalója

A kültéri esőálló mérődobozok elengedhetetlen infrastruktúrát jelentenek a régebbi lakóközösségek utólagos felszereléséhez, az utcafronti üzletek áramellátásához és a kültéri, egyéni háztartási mérések megvalósításához. Úgy tervezték, hogy ellenálljanak a zord kültéri körülményeknek – beleértve a páratartalmat, a szelet, az esőt és a napsugárzást –, ezek az egységek magas szintű IP54-es védelmet, vízálló tömítést, korrózió-/rozsdagátló tulajdonságokat és lopásgátló szerkezeti kialakítást alkalmaznak. Hatékonyan oldják meg a régebbi mérődobozokban előforduló gyakori problémákat – például víz behatolását, rozsdásodást, szivárgást és a mérési pontatlanságokat –, miközben jelentősen javítják az áramellátás megbízhatóságát, biztonságát és a mérési pontosságot. Nélkülözhetetlen, szabványosított berendezésként szolgálnak a vidéki és városi elektromos hálózatok minőségi fejlesztéséhez.
