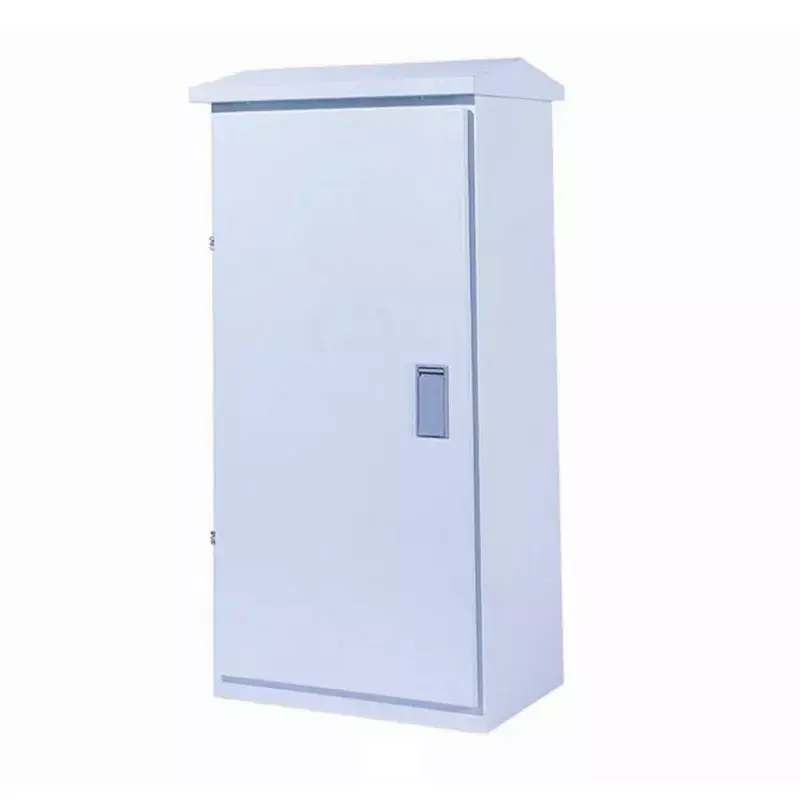

XL-21 kültéri vízálló elektromos szekrény

Kültéri teljesítményszivattyúk, ventilátorok, törőgépek és egyéb erőgépek, az energiaelosztás biztonsága közvetlenül befolyásolja a gyártás előrehaladását. A közönséges beltéri elektromos szekrények azonban egyszerűen nem tudnak alkalmazkodni a kültéri környezethez – a szabadba helyezve rövid időn belül nedvesek és rozsdásodnak. A szél és az eső eróziója szintén károsítja a belső alkatrészeket, így nem képesek ellenállni a nagy áramkörnek. A gyakori üzemzavarok és leállások nemcsak a karbantartási költségeket növelik, hanem az építkezés ütemezését is késleltetik. Az XL-21 kültéri vízálló tápszekrényt kifejezetten kültéri áramellátásra tervezték, kezeli ezeket a fájdalmas pontokat, és stabil és biztonságos áramelosztási garanciákat biztosít a kültéri áramellátó berendezések számára.

Műszaki előírások

IP54 vízálló kivitel

Szigorúan betartjuk az IP54-es védelmi szabványt, a lejtős esőálló előtetőt az ajtókeret körüli nagy sűrűségű tömítő gumiszalaggal kombinálva kettős vízálló gátat alkotunk. Ezzel hatékonyan megelőzhető az esővíz és a vízgőz bejutása. Még heves esőzéses kültéri helyzetekben is biztosítani tudja, hogy a belső tápelemek szárazak és vízmentesek maradjanak, garantálva az erősáramú berendezések stabil működését és megfeleljen a kültéri védelmi szabványok követelményeinek.

Nagy áramterhelhetőség

Az XL-21 kültéri vízálló tápegység 100A és 630A közötti névleges áramot támogat. Nagy méretű és vastagított réz gyűjtősínekkel van felszerelve, amelyek nagy áramvezető képességgel és alacsony hőmérséklet-emelkedéssel rendelkeznek. Könnyedén képes elosztani a nagy teljesítményű berendezéseket, például kültéri nagy vízszivattyúkat, ventilátorokat, zúzógépeket stb., megfelel az ultranagy áramkörök követelményeinek és biztosítja a berendezés hosszú távú stabil működését. Alkalmas ipari minőségű nagyáramú felhasználási forgatókönyvekhez.

Ütésálló és tartós

Vastagított hidegen hengerelt acéllemezeket vagy 304-es rozsdamentes anyagokat használunk (igény szerint választható). A szekrény nagy szilárdságú, ütésálló és ütésálló. Még az ütéseknek és ütéseknek kitett forgatókönyvekben sem, mint például építkezések és bányák, nem deformálódik könnyen vagy sérülhet meg. Tartós és hosszú élettartamú, hosszú ideig képes alkalmazkodni az olyan zord kültéri környezetekhez, mint a napsugárzás és a korrózió. Megfelel a C4 szintű korrózióvédelmi szabványoknak, és ellenáll az erősen korrozív környezetből származó eróziónak.

Leszállási adaptáció

Szabványos leszállási kialakítást alkalmaz, és közvetlenül a kültéri talajra vagy platformra helyezhető bonyolult telepítési eljárások nélkül. Kompatibilis az összes hagyományos teljesítménykomponenssel. Akár új helyszíni telepítésről, akár a régi kültéri tápdoboz cseréjéről van szó, közvetlenül adaptálható, anélkül, hogy szükség lenne a vezetékek módosítására, jelentősen csökkentve az építési időt és a telepítési költségeket.

Részletes tervezés

A Junray Electrical nagy jelentőséget tulajdonít termékei aprólékos finomításának. A magvédelemtől a napi használatig az XL-21 Outdoor Waterproof Power Cabinet minden kialakítása a kültéri áramelosztás követelményeinek megfelelően lett kialakítva. A minőséggel biztonságos védelmi vonalat épít ki. A ferde esőálló tetőburkolat egy külön esőálló ereszszel van kombinálva, amely gyorsan elvezeti az esővizet, és megakadályozza, hogy beszivárogjon a szekrény belsejébe. A teljesen lezárt, nagy sűrűségű gumiszalagok hatékonyan blokkolják a szelet, a vízgőzt és a port, javítva a víz- és porálló teljesítményt. A nagy méretű vastag réz gyűjtősínek biztosítják a nagy áramok stabil átvitelét és csökkentik a hőveszteséget. A vastag lopásgátló biztonsági zár hatékonyan akadályozza meg az áramlopást és a rosszindulatú károkat, átfogó védelmet nyújtva a kültéri áramhasználat biztonsága érdekében, miközben figyelembe veszi a praktikum és a biztonságot is.

Alkalmazható forgatókönyvek

Kiváló védelmi teljesítményével, nagy áramterhelhetőségével és tartóssági jellemzőivel az XL-21 kültéri vízálló tápszekrény széles körben alkalmazható különféle kültéri áramelosztási forgatókönyvekben, pontosan megfelelve a különböző iparágak igényeinek. Kültéri vízszivattyús forgatókönyvekben alkalmas kültéri szennyvízszivattyúk, vízellátó szivattyúk és öntözőszivattyúk áramelosztására, biztosítva a vízellátó és öntözőrendszerek stabil működését; kültéri ventilátorok esetén alkalmas kültéri ventilátorok és légkompresszorok áramelosztására, biztosítva a berendezések zavartalan működését; építkezési energiaellátási forgatókönyvek esetén alkalmas kültéri áramellátásra és ideiglenes áramelosztásra az építkezéseken, tartósság és könnyű telepítés; bányászati ​​berendezések forgatókönyveiben alkalmas kültéri zúzógépek áramelosztására és bányákban lévő szűrőberendezések áramelosztására, védve a zord környezetektől; kültéri gyári forgatókönyvekben alkalmas kültéri gyári műhelyek és nyitott gyártósorok energiaelosztására, biztosítva a zökkenőmentes gyártási folyamatot.

GYIK

K: Az IP54 védelmi szint ellenáll az esős időjárásnak?

V: Az XL-21 kültéri vízálló tápszekrény IP54 védelmi szinttel rendelkezik. Hatékonyan meg tudja akadályozni a fröccsenő esővíz és a vízgőz bejutását. Lejtős esőálló tetővel és teljesen tömített gumiszalagokkal van felszerelve. Még akkor is, ha a szabadban heves esőzésnek van kitéve, biztosítani tudja, hogy a belső alkatrészek ne legyenek nedvesek vagy vizesek, garantálva az erősáramú berendezések normál működését és megfelelnek a kültéri védelmi szabványok követelményeinek.

K: Milyen lehetőségek állnak rendelkezésre a szekrény anyagához?

V: A szekrény anyaga lehet hidegen hengerelt, porszórt acél vagy 304-es rozsdamentes acél. Mindkét anyag rendelkezik az ütésállóság és a tartósság jellemzőivel. Közülük a 304-es rozsdamentes acél erősebb korróziógátló tulajdonságokkal rendelkezik, és tökéletesen alkalmazkodik az olyan zord környezetekhez, mint a bányák és a strandok. Ezenkívül megfelel a C4-es szintű korrózióvédelmi szabványoknak, és ellenáll az erősen korrozív környezet eróziójának, és nem hajlamos a rozsdára vagy a károsodásra.

K: Újra kell huzaloznunk a régi doboz cseréjekor?

V: Nem, ez a termék kompatibilis az összes hagyományos áramforrással, és úgy van méretezve, hogy illeszkedjen a hagyományos kültéri tápegységekhez. Legyen szó új telepítésről vagy egy régi doboz cseréjéről, közvetlenül kompatibilis lehet anélkül, hogy módosítani kellene az eredeti vezetékeket. A telepítés kényelmes és építési időt takarít meg.

K: Testreszabható a névleges áram?

V: Igen, a névleges áram tartománya 100A és 630A között van. A testreszabás támogatott. Nagy méretű, nagy áramterhelhetőségű réz gyűjtősíneket kínálunk, amelyek tökéletesen kielégítik a nagy teljesítményű berendezések, például kültéri nagy vízszivattyúk és törőgépek áramelosztási követelményeit. Alkalmas ipari minőségű nagyáramú felhasználási forgatókönyvekhez.

Utólagos beépítési esettanulmány

I. Projekt áttekintése

Ez a projekt egy városi önkormányzati park tájfelújítását és felújítását foglalja magában. A telephelyen nagy teljesítményű terhelések – például nagyméretű zenei szökőkútszivattyúk, tájvilágítás, kültéri elszívó berendezések és öntözőszivattyúk – találhatók, minden erőművet a szabadban, a tó közelében, zöldövezetekben és nyílt területeken telepítenek. Az eredeti szabványos beltéri elektromos szekrények és az egyszerű fémlemez burkolatok nem biztosítottak megfelelő behatolásvédelmet; nem tudták ellenállni az esőnek, az erős napfénynek, a magas páratartalomnak és a maró hatású tóködnek. A gyakori meghibásodások – beleértve a víz behatolását, a nedvesség okozta megszakító kioldását, a terminálok korrózióját és a berendezések leállását – súlyosan megzavarták a park tájrendszereit, és áramütés és elektromos tüzek kockázatát jelentették.

A nagy teherbírású kültéri áramellátó berendezések hosszú távú, biztonságos működésének biztosítása érdekében minden egységet XL-21 kültéri eső- és korrózióálló áramelosztó szekrényekre cseréltünk. Ezek a szekrények központi áramelosztást, túlterhelés- és rövidzárlatvédelmet, valamint nagy teljesítményű szivattyúk, világítás és tájberendezések helyi vezérlését biztosítják, garantálva a park tájrendszereinek egész éves stabil működését.

II. Utólagos felszerelés előtti problémák

Nem megfelelő védelem és gyakori víz behatolása esőben: A szabványos beltéri szekrényekből hiányzott az esővédő és a kétrétegű vízszigetelés; az eső és a pára behatolt a házakba, nedvesség okozta rövidzárlatokat és a megszakítók és kontaktorok kioldását okozva.

Súlyos korrózió a magas páratartalom miatt a tó közelében: A tó magas nedvességtartalma és jelentős napi hőmérséklet-ingadozások miatt a szabványos vasszekrények gyorsan rozsdásodtak és leválnak; átrozsdásodott alaplemezek fedték fel a feszültség alatt álló elektromos alkatrészeket.

Képtelenség kezelni a nagy teherbírású kültéri terheléseket: A régi, egyszerű szekrények rendezetlen belső elrendezésűek és gyenge áramvezető képességgel rendelkeztek; a nagy teljesítményű szivattyúk gyakran tapasztaltak túlmelegedést, laza csatlakozásokat és leállásokat indítás és működés közben.

Páralecsapódás és vízfelhalmozódás okozta vezérlési hibák: A hőmérséklet-ingadozásból eredő jelentős belső páralecsapódás a relék és a vezérlőáramkörök hibás működését okozta, ami a szökőkút és a világítási rendszerek hibás működéséhez vezetett.

Magas működési kockázatok és meghibásodási arány: A gyakori berendezések meghibásodások és karbantartás miatti áramkimaradások megzavarták a park látványát, és folyamatosan magas üzemeltetési és karbantartási költségeket eredményeztek. III. Berendezés konfigurációs terv

A városi park kültéri környezetének – magas páratartalommal, korrozív körülményekkel és nagy teljesítményű terhelésekkel jellemezhető – igényeinek kielégítése érdekében a terület szabványos XL-21 kültéri esőálló áramelosztó szekrényekkel van felszerelve. Ezek az egységek megerősített vízálló szerkezettel rendelkeznek, és központosított többkörös teljesítményt, helyi start/stop vezérlést, túlterhelés- és rövidzárlat elleni védelmet, valamint hibaelhárítási képességeket biztosítanak.

Az alapvető berendezések műszaki adatai

Modell: XL-21 kültéri eső- és korrózióálló áramelosztó szekrény

Alkalmazható rendszer: 380V/220V alacsony feszültségű áramelosztó rendszer

Védettség: IP55 (esőálló, porálló, páralecsapódásálló; ellenáll a kültéri napsugárzásnak és páratartalomnak)

Szekrény felépítése: Duplaajtós esőálló kialakítás, felső esőelvezető előtető és alsó vízálló kábeltömszelencék

Anyag és kidolgozás: Vastagított hidegen hengerelt acéllemez elektrosztatikus porbevonattal és korrózió-/rozsdagátló kezeléssel; alkalmas magas páratartalmú, korrozív tóparti környezetekhez

Belső konfiguráció: Főkapcsoló + több elágazó megszakító, AC kontaktorok, túlmelegedés elleni védelem, sorkapcsok és földelési rendszer

Vezérlési funkciók: Helyi indítás/leállítás vízszivattyúkhoz és ventilátorokhoz, túlterhelés elleni védelem, rövidzárlat elleni védelem és hiba által kiváltott áramleválasztás

Beépítési mód: Kültéri padlóra vagy emelt falra szerelés a víz alá kerülés elkerülésére a talajszinten felgyülemlő víz miatt

IV. Építési és alkalmazási jellemzők

A kétrétegű vízálló szerkezet teljesen megakadályozza a víz behatolását: Esőálló külső ajtóval és tömített belső ajtóval, felső esővédővel és alsó vízálló kábeltömszelencével kombinálva teljes mértékben ellenáll a heves esőnek és a tóparti párának, biztosítva, hogy a belső tér tartósan száraz maradjon.

Korrózióálló és időjárásálló zord kültéri körülményekhez: a vastagított korróziógátló porbevonat ellenáll az UV-sugárzásnak, a nedvességnek, a sópermetnek és a nedvességnek; hosszú távú kültéri használat során biztosítja a rozsdásodást, deformációt vagy a bevonat leválását.

Nagy teherbírású teljesítmény: Az XL-21 szabványos szekrény kompakt szerkezettel, nagy áramellátó kapacitással és kiváló hőelvezetéssel rendelkezik; kifejezetten nagy teljesítményű szivattyúegységekhez és kültéri energiaellátó berendezésekhez tervezték a túlmelegedés vagy a laza csatlakozások kiküszöbölésére.

Többféle elektromos védelem biztosítja az üzembiztonságot: Átfogó védelem rövidzárlatok, túlterhelések, fáziskiesések és termikus túlterhelések ellen; Az egykörös hibák független leválasztása biztosítja, hogy a többi berendezés működése változatlan maradjon. Szervezett elrendezés és kényelmes O&M: A letisztult belső vezetékezés, a réteges és zónás konfiguráció, valamint az egyértelmű címkézés rendkívül egyszerűvé teszi a karbantartást, a hibaelhárítást és a jövőbeni kapacitásbővítést.

V. Működési teljesítmény utólagos felszerelés után

A nedvességgel kapcsolatos hibák teljes körű megoldása: A heves szezonális esőzések és a napi hőmérséklet-ingadozások okozta páralecsapódás ellenére a szekrény belseje száraz és pormentes marad, nincs kioldás vagy nedvesség miatti rövidzárlat.

Stabil berendezés üzemszünet nélkül: A szökőkútszivattyúk, a tájvilágítás és az öntözőberendezések zökkenőmentesen indulnak és állnak le; egész évben nem fordult elő megmagyarázhatatlan leállás vagy üzemzavar, ami biztosítja a konzisztens, szabályszerű tájüzemeltetést.

A burkolat épsége: A tó melletti magas páratartalmú környezetben való hosszú távú működés ellenére a ház nem mutat rozsdásodást, festékhámlást vagy deformációt, így kiváló szerkezeti és esztétikai állapota megmarad.

Az elektromos biztonsági veszélyek kiküszöbölése: A teljesen zárt szigetelés biztosítja, hogy ne legyenek szabadon feszültség alatt álló részek, hatékonyan megelőzve a szivárgás, az áramütés és az elektromos tüzek kockázatát.

Jelentős csökkenés az O&M költségekben: A berendezés rendkívül alacsony meghibásodási rátával büszkélkedhet, így nincs szükség gyakori javításokra vagy alkatrészcserékre, és drasztikusan csökkenti az O&M munkaterhelést.

VI. Eset összefoglalója

A kültéri esőálló áramelosztó szekrény (XL-21 kültéri modell) városi tájakra, kültéri szivattyútelepekre, köztéri létesítményekre és kültéri ipari áramterhelésekre tervezett speciális berendezés. A szabványos mérődobozoktól vagy beltéri elosztószekrényektől eltérően olyan előnyöket kínál, mint a nagy teljesítményű áramelosztási képesség, a kétrétegű esővédelem, a korrózió- és időjárásállóság, valamint a magas behatolás elleni védelem (IP). Kifejezetten a magas páratartalom, az intenzív napsugárzás és az esőerózió okozta berendezéshibák megoldására tervezték, alapvető, alapfelszereltségként szolgál a kültéri áramelosztó rendszerek biztonságos és stabil működéséhez.
