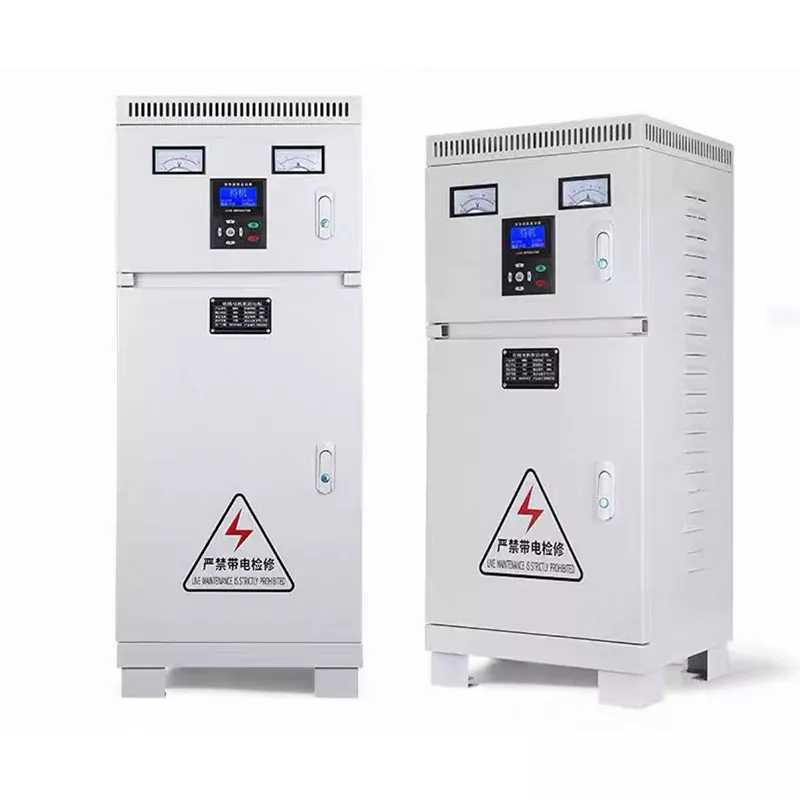

Gépoldali vezérlődoboz

Amikor sok vállalkozás nagy teljesítményű és nagy terhelésű motorokat, például zúzógépeket és golyósmalmot használ, gyakran dilemmába ütközik: a csillag-delta indítónyomaték nem elegendő, így lehetetlen a nagy terhelésű berendezések beindítása, és nem sikerül elérni a normál indítást; bár a frekvenciavezérlő szekrény megfelel a követelményeknek, költséges, és olyan esetekben, amikor nem kell fordulatszám-szabályozást, hanem csak nagy terhelésű indítást igényel, ez kétségtelenül költségpazarlás. Megjelent a gépoldali vezérlődoboz, amely pontosan megfelel a nagy teljesítményű, nagy terhelésű motorok indítási követelményeinek, és figyelembe veszi az indítási teljesítményt és a költségszabályozást.

Műszaki előírások

Melyek a legfontosabb értékesítési pontok?

Az ultranagy teljesítményű, nagy teljesítményű motorok exkluzív indítóeszközeként a gépoldali vezérlődoboz számos olyan előnnyel rendelkezik, amelyek közvetlenül kezelik a tényleges használat gyakorlati fájdalmait:

Öncsatolt feszültségcsökkentés, a hálózati túlfeszültségek hatásának felére csökkentése: Kiváló minőségű öncsatoló transzformátorokkal felszerelve pontosan a közvetlen indítás 1/4-ére tudja csökkenteni az indítóáramot, ami még a csillag-delta indítás 1/3-ánál is alacsonyabb, jelentősen csökkentve a hálózatra gyakorolt ​​hatást az indítás során, és elkerülhető a többi berendezés normál működésének zavarása. Alkalmas különféle ultra-nagy teljesítményű motorok hosszú távú stabil indítására.

Nagy nyomatékú indítás, könnyen indítható nagy terhelések: Az indítónyomaték elérheti a közvetlen indítás 60%-át, messze meghaladja a csillag-delta indítás nyomatékát. A nagy terhelésű berendezéseknél, mint a zúzók és golyósmalmok, teljesen megoldja a csillag-delta indítási mozgásképtelenség problémáját, biztosítva a zökkenőmentes indítást és a megfelelő teljesítményt, valamint a berendezés gyors üzembe helyezését.

Széles körű teljesítmény-adaptáció, szélesebb lefedettség: A névleges teljesítmény 15 kW-tól 800 kW-ig állítható, és a testreszabás támogatott. Nagyobb, mint a csillag-delta indító kapcsolószekrény teljesítménytartománya, így tökéletesen lefedi a különféle ultra-nagy teljesítményű nagy teljesítményű motorokat. Legyen szó nagy teherbírású kis berendezésekről vagy nagy ipari egységekről, pontosan összeilleszthető.

Többféle védelem, stabil működés és gondtalanabb: Többféle védelmi funkcióval integrálva, mint például túlterhelés, túláram, túlfeszültség, alacsony feszültség és túlmelegedés, valós időben figyelheti a berendezés működési állapotát. Ha rendellenesség lép fel, automatikusan leállítja a gépet, és védi a motort és az önkapcsoló transzformátort, csökkentve a berendezés károsodásának kockázatát és a későbbi karbantartás költségeit. A működés megbízhatóbb.

Költséghatékony választás 50%-os árcsökkentéssel: A frekvenciaváltó kapcsolószekrényekhez képest az ár közvetlenül 50%-kal csökken. Nem kell nagy összeget költeni redundáns sebességszabályozási funkciókra. Csak nagy terhelésű indítási követelményekre van optimalizálva, lehetővé téve a vásárlók számára, hogy megfelelőbb indítási megoldást kapjanak alacsonyabb költséggel, és jelentősen megtakarítsák a beszerzési költségvetést.

A szerkezeti tervezés előnyei

A Junray Electrical mélyen foglalkozik az indítóberendezések kutatásával és gyártásával. Ragaszkodik ahhoz, hogy professzionális minőséget biztosítson a vásárlóknak. A gépoldali vezérlődoboz minden részletét aprólékosan finomítottak, egyensúlyt teremtve a praktikum és a tartósság között. Kiváló minőségű automatikus csatoló transzformátorral van felszerelve, a mag alkatrészei kiváló minőségűek, biztosítva a stabil feszültségcsökkentési indítást és a megfelelő nyomatékot; pontos időrelével is fel van szerelve, amely kézi beavatkozás nélkül képes automatikusan váltani az indítási módot, biztosítva a pontosságot és a megbízhatóságot; a dedikált hőelvezető csatorna kialakítása gyorsan eltávolítja a berendezés működése során keletkező hőt, megakadályozva az alkatrészek túlmelegedés miatti öregedését; a szabványos huzalozási folyamat elválasztja a táp- és vezérlőáramköröket, vízszintes és függőleges, megkönnyíti a karbantartást, és megfelel az elektromos biztonsági szabványoknak.

Mik a gyakorlati alkalmazási forgatókönyvek?

Kiváló indítási teljesítményének és széleskörű alkalmazkodóképességének köszönhetően a gépoldali vezérlődoboz a különféle ultranagy teljesítményű, nagy teljesítményű motorok standard indítóberendezésévé vált, és pontosan alkalmazkodik többféle ipari forgatókönyvhöz. A zúzógép forgatókönyvében alkalmas ultra-nagy teljesítményű aprítógépek nagy terhelésű indítására, elegendő teljesítményt és sima indítást biztosítva; a golyósmalom forgatókönyvében könnyen meg tudja hajtani a golyósmalom nagy terhelésű indítását, megoldva az elégtelen teljesítmény problémáját a csillag-háromszög indításakor; a nagy teljesítményű vízszivattyús forgatókönyvben alkalmas ultranagy teljesítményű vízszivattyúk nagy terhelésű indítására, biztosítva a vízellátó és vízelvezető rendszerek stabil működését; a nagy teljesítményű ventilátor forgatókönyvében alkalmas ultra-nagy teljesítményű ventilátorok indítására, csökkentve a hálózatra gyakorolt ​​hatást és biztosítja a ventilátorok zökkenőmentes működését, teljes mértékben megfelel az ipari nagy terhelésű indítási követelményeknek.

Azonnali vásárlás

Válasszon egy kompatibilis, megbízható és költséghatékony, nagy teljesítményű motorindítót, amely kulcsfontosságú a költségek csökkentésében és a hatékonyság növelésében. A gépoldali vezérlődobozt a Junray Electrical fejlesztette és gyártja. Biztosítja a minőséget, gyors szállítást és kiváló értékesítés utáni szolgáltatást kínál, amely tökéletesen kezeli a nehéz, nagy teherbírású motorindítás és a magas költségek fájdalmait. Ne habozzon. Azonnal lépjen kapcsolatba velünk, hogy biztosítsa a költséghatékony kisfeszültségű elosztódobozt, így a szuper nagy teljesítményű, nagy teljesítményű motorok indítása gördülékenyebbé és megbízhatóbbá válik.

Utólagos beépítési projekt áttekintése

I. A projekt háttere

Ez a projekt egy ipari park szennyvíztisztító állomásának áramelosztó rendszerének felújítását foglalja magában. Az állomás több nagy teljesítményű (132 kW) fő szennyvízszivattyúval van felszerelve, amelyek a nagy tehetetlenségi nyomatékú, nagy terhelésű berendezések közé tartoznak. Az eredeti motorok direkt-on-line (DOL) indítási módszert alkalmaztak, ami hatalmas bekapcsolási áramot eredményezett. Minden egyes indítás az erőmű gyűjtősínfeszültségének hirtelen csökkenését, villogó lámpákat és más berendezések leállását vagy újraindítását okozta; gyakran váltott ki azonnali túlterhelési kioldásokat a felfelé irányuló főmegszakítón, és kontaktor ablációt vagy hegesztést okozott. A DOL indítás hosszan tartó használata a motor tekercselése súlyos túlmelegedéséhez és a berendezések élettartamának csökkenéséhez vezetett, míg a hálózat ingadozása megzavarta a közeli precíziós gyártóberendezéseket, súlyosan veszélyeztetve a gyártás stabilitását és az elektromos biztonságot.

A nagy indítási bekapcsolási áram, a súlyos feszültségesések és a berendezések sebezhetőségének problémáinak megoldása érdekében az összes egységet automatikus transzformátoros, csökkentett feszültségű indító vezérlőszekrényekre cserélték. Ez a megközelítés biztosítja a nagy terhelésű motorok zökkenőmentes indítását a feszültség és áram korlátozásával, elkerülve ezzel a DOL indítás hátrányait, és biztosítja mind az elektromos hálózat, mind a berendezések biztonságos, stabil működését.

II. Utólagos felszerelés előtti problémák

Hatalmas indító bekapcsolási áram és súlyos feszültségesés: A nagy teljesítményű szivattyúk közvetlen indítása miatt a pillanatnyi áramerősség elérte a névleges érték 5–7-szeresét, ami jelentős gyűjtősín feszültségesésekhez és az egész üzem elektromos berendezéseinek zavarásához vezetett.

Gyakori felfelé irányuló megszakító kioldás: Indító túlfeszültség kioldotta a túlterhelés elleni védelmet a főelosztó szekrényben; egyetlen szivattyú elindítása helyi áramkimaradásokat és termelési megszakításokat okozhat az egész létesítményben.

A kontaktor és a motor kiégésének magas kockázata: A nagyáramú túlfeszültségeknek való gyakori kitettség a főkontaktor érintkezőinek kioldódását vagy összehegesztését okozta, míg a motortekercsek magas hőmérsékleten elöregedtek, ami rendkívül magas berendezés meghibásodási arányt eredményezett.

Képtelenség gyakran indítani/megállítani; működési korlátok: A DOL módszer túlzott hőfelhalmozódást okozott, ami lehetetlenné tette a szivattyúk indításának és leállításának üzemi követelményeinek teljesítését az ingadozó szennyvízterhelésre (csúcs- és csúcsidőn kívül).

Gyenge áramminőség és interferencia a precíziós berendezésekkel: A jelentős feszültségingadozások hibákat és adatsodródást okoztak a közeli automatikus vezérlőműszerekben és változtatható frekvenciájú hajtású (VFD) berendezésekben, ami veszélyeztette a gyártási pontosságot.

III. Berendezés konfigurációs terv

A 132 kW-os, nagy teljesítményű, nagy terhelésű vízszivattyúk indítási követelményeinek kielégítése érdekében – miközben egyensúlyban van a gazdasági életképesség és a működési stabilitás – a telephely szabványos, csökkentett feszültségű autotranszformátoros indító vezérlőszekrényekkel van felszerelve. Ezek kétcsapos (80% és 65%) csökkentett feszültségű indítási módot használnak, automatikusan váltanak a csökkentett feszültségű és a teljes feszültségű üzemmód között az időkésleltetésű reléken keresztül, hogy biztosítsák a motor sima, lágy indítását.

Az alapvető berendezések műszaki adatai

Modell: XJ01 sorozatú automatikus transzformátor, csökkentett feszültségű indító vezérlőszekrény

Kompatibilis motor: 380V, 132kW nagy teljesítményű háromfázisú aszinkron vízszivattyú motor

Indítási mód: Autotranszformátor csökkentett feszültségű, áramkorlátozó indítás; választható kettős feszültségű csapok (65%, 80%)

Indítási jellemzők: Az indítási áram a névleges áram 2-3-szorosára korlátozódik, jelentősen csökkentve a hálózatra gyakorolt ​​hatást

Vezérlési logika: Csökkentett feszültségű indítás → késleltetett stabilizálás → automatikus átkapcsolás teljes feszültségű üzemmódra; teljesen automatikus, felügyelet nélküli kapcsolás

Védelmi jellemzők: Túlterhelés, fázisvesztés, rövidzárlat, késleltetett kapcsolás és feszültségcsökkenés elleni védelem

Alapelemek: Nagy kapacitású autotranszformátor, fő/készenléti kapcsoló kontaktorok, intelligens idővezérlő, termikus túlterhelés relé

Alkalmazások: Nagy terhelésű berendezések, például nagy teljesítményű vízszivattyúk, ventilátorok és légkompresszorok; a lágyindítókhoz vagy a változtatható frekvenciájú hajtásokhoz (VFD) képest kiváló költség-teljesítményt kínál

IV. Alkalmazás kiemeli

Jelentősen csökkenti az indítóáramot és stabilizálja a hálózati feszültséget: Autotranszformátor alapú csökkentett feszültségű áramkorlátozást használ, hogy hatékonyan kiküszöbölje a közvetlen indításhoz kapcsolódó 5–7-szeres túlfeszültséget, megelőzve ezzel a gyűjtősín jelentős feszültségesését vagy villogását.

Biztosítja a sima indítást/leállítást és védi a motoros berendezéseket: A lágy indítás kiküszöböli az ütéseket és a rezgéseket; jelentősen csökkenti a motor hőmérséklet-emelkedését és lassítja a tekercs öregedését, ezáltal meghosszabbítja a berendezés élettartamát.

Megakadályozza a felfelé irányuló megszakító kioldását és biztosítja a folyamatos termelést: A szabályozható indítóáram kiküszöböli a felfelé irányuló védelmi eszközök zavaró kioldását, megoldva az egyes berendezések indításakor okozott helyi áramkimaradások problémáját.

Robusztus szerkezet és kiváló költséghatékonyság: A lágyindítókhoz vagy a VFD-ekhez képest ez a rendszer egyszerű szerkezettel, alacsony meghibásodási rátával és gazdaságos költséggel rendelkezik, miközben nagy ellenálló képességet kínál zord ipari üzemi körülmények között. Teljesen automatikus működés és egyszerű karbantartás: Automatikus késleltetett átkapcsolás teljes feszültségű üzemmódra kézi beavatkozás nélkül; leegyszerűsíti a jövőbeni szervizelést, szabványos cserélhető alkatrészeket használ, és alacsony karbantartási költségeket biztosít.

V. Működési eredmények az utólagos felszerelés után

Szabályozható indítóáram és stabil rácsminőség: A motor zökkenőmentesen indul túlfeszültség vagy feszültségvillódzás nélkül; az üzem egészére kiterjedő berendezések stabilan működnek, interferencia-hibajelzések nélkül.

Az upstream megszakító kioldásának kiküszöbölése: A többszöri indítási-leállítási tesztek azt mutatták ki, hogy a felfelé irányuló kapcsolók nem kapcsoltak ki véletlenül, így teljesen megoldódott az áramkimaradások és az indítás során fellépő termelési zavarok.

Motorok és mágneskapcsolók nulla meghibásodási aránya: Normál hőmérséklet-emelkedés indításkor; nincs érintkezési erózió vagy ragadás; nincs túlmelegedés vagy öregedés a motor tekercseiben; 100%-os berendezés integritás.

Alkalmas gyakori start-stop műveletekre: Megfelel a szennyvíztisztító állomás ingadozó nappali-éjszakai terhelése alapján a kerékpáros indítások és leállások követelményeinek, jelentősen javítva az üzemi alkalmazkodóképességet.

Sikeresen teljesítette az elektromos átvételi ellenőrzést az első próbálkozásra: Az indítási logika, a védelmi funkciók és az áramelosztási szabványok mindegyike megfelelt a követelményeknek, sikeresen teljesítve az ipari áramelosztás szabványosítási vizsgálatát.

VI. Eset összefoglalója

Az autotranszformátor csökkentett feszültségű indító vezérlőszekrény a leginkább általános és legköltséghatékonyabb indítási megoldás nagy teljesítményű ipari ventilátorokhoz, szivattyúkhoz és légkompresszorokhoz. Alapelv: Autotranszformátor segítségével csökkenti a feszültséget és korlátozza az áramerősséget, ezáltal csökkenti az indítóáram hatását az elektromos hálózatra és a berendezésekre. Ez különbözik a közvetlen indítástól (nagy áramerősség, károsítja a berendezést), a lágyindítótól (meghibásodásra hajlamos elektronika) és a frekvenciaváltótól (magas költség). Strapabíró szerkezetének, nagy stabilitásának és mérsékelt költségének köszönhetően az autotranszformátor indítás a preferált választás a régebbi gyárak műszaki fejlesztéséhez és a nagy teljesítményű, nagy terhelésű berendezések áramelosztási utólagos felszereléséhez, hatékonyan kiegyensúlyozva a hálózat biztonságát, a berendezések élettartamát és a projekt költséghatékonyságát.
