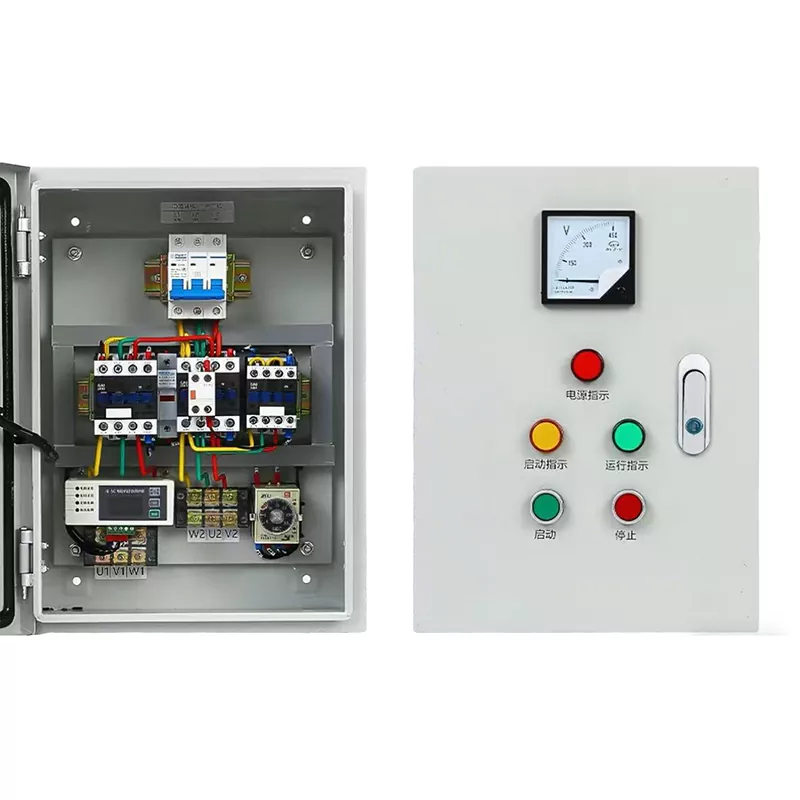

A Junray Electrical Star-Delta indító vezérlőszekrény egy költséghatékony, csökkentett feszültségű indítási megoldás, amelyet kifejezetten olyan nagy teljesítményű motorokhoz terveztek, amelyek nem igényelnek sebességszabályozást. A csillag-delta indítási technológia használatával az indítóáramot a közvetlen indítási szint egyharmadára csökkenti, hatékonyan kiküszöbölve a hálózati feszültségeséseket, a mechanikai ütéseket és a túlzott bekapcsolási áram okozta berendezéskárosodást. Egyszerű és robusztus felépítésével lényegesen nagyobb megbízhatóságot és alacsonyabb meghibásodási arányt kínál a változtatható frekvenciájú hajtásokhoz képest, miközben körülbelül 60%-kal olcsóbb. A névleges teljesítmény 15 kW-tól 315 kW-ig terjed, IP40 védelemmel, amely támogatja mind a padlóra, mind a falra szerelhető telepítést. Alkalmas nagy teljesítményű alkalmazásokhoz, például vízszivattyúkhoz, ventilátorokhoz, légkompresszorokhoz és szállítószalagokhoz ipari, önkormányzati és kereskedelmi környezetben, ahol a zökkenőmentes indítás és a berendezések védelme kritikus fontosságú.
Amikor sok vállalkozás nagy teljesítményű motorokat használ, két alapvető problémával kell szembenéznie: Először is, amikor a motort közvetlenül indítják, az indítóáram túl nagy, ami nemcsak erősen befolyásolja az elektromos hálózatot és befolyásolja más berendezések normál működését, hanem könnyen károsítja a motort, ami a berendezés károsodását és a gyártás leállását okozza; Másodszor, az indítóáram problémájának megoldásához a frekvenciaváltó vezérlőszekrény használata túl drága. Azoknál a forgatókönyveknél, amelyek nem igényelnek sebességszabályozást, de csak az indítóáramot kell csökkenteni, a költségek rendkívül alacsonyak, ami költségpazarlást eredményez.
A Star-Delta indító vezérlőszekrényt pontosan úgy tervezték, hogy kezelje ezt a fájdalmat. Kifejezetten nagy teljesítményű motorokhoz lett kifejlesztve, bonyolult felépítések nélkül, hatékony feszültségcsökkentő indítást tud elérni, a praktikusságot és a gazdaságosságot egyensúlyba hozza, és tökéletesen megfelel a különböző nagy teljesítményű, fordulatszám szabályozást nem igénylő motorok indítási igényeinek.
|
Paraméter neve |
Műszaki adatok |
|
Névleges feszültség |
AC 380V |
|
Névleges frekvencia |
50 Hz |
|
Névleges teljesítmény |
15kw ~ 315kw (testreszabható) |
|
Kezdőáram |
Közvetlen indítás 1/3-a |
|
Védelmi szint |
IP40 |
|
Telepítési mód |
Padlóra / Falra szerelhető |
Csökkentse a feszültséget indításkor, hogy megvédje az elektromos hálózatot, és tartósabbá tegye a motort
Az indítás során egy csillag-delta csatlakozási módszert alkalmaznak, amely az indítóáramot pontosan az egyenáram 1/3-ára tudja csökkenteni. Ez teljesen kiküszöböli a nagy áramok elektromos hálózatra gyakorolt hatását, elkerüli a hálózatban a többi berendezést érintő feszültségingadozást, és hatékonyan megakadályozza a motor túlzott indítóáram miatti leégését, ezáltal meghosszabbítja a motor élettartamát, csökkenti a berendezések cseréjének költségeit, és megoldja a nagy teljesítményű motorok indításakor felmerülő problémákat.
A változtatható frekvenciájú kapcsolószekrényhez képest a Star-Delta Starter kapcsolószekrény ára közvetlenül 60%-kal csökkent. Nem kell nagy összeget költeni összetett, változtatható frekvenciájú berendezésekre. Azokban a forgatókönyvekben, ahol nincs szükség fordulatszám-szabályozásra, és csak az indítóáramot kell csökkenteni, teljes mértékben megfelel a használati követelményeknek, jelentősen csökkentve a vállalat beszerzési költségeit és csökkenti a későbbi üzemeltetési és karbantartási beruházásokat. Költségteljesítménye messze felülmúlja a hasonló termékeket.
A komplex frekvenciaváltó modult elhagyva, egyszerű és praktikus szerkezeti kialakítást alkalmazva üzem közben stabilabb, rendkívül alacsony meghibásodási arány mellett. Különösen alkalmas stabil terhelésű és ritkán berendezések karbantartását igénylő forgatókönyvekhez. Nincs szükség gyakori leállásra a karbantartás miatt, csökkentve a berendezés meghibásodása miatti termelési megszakításokat és javítva a termelés hatékonyságát.
Túlterhelés-, túláram-, túlfeszültség- és feszültségcsökkenés-védelmi funkciókkal integrálva valós időben tudja nyomon követni a motor működési állapotát. Ha a motor bármilyen rendellenességet mutat, a berendezés automatikusan leáll, hatékonyan védve a motort és a kapcsolódó berendezéseket, megelőzve a berendezés károsodását, elkerülve a lehetséges biztonsági veszélyeket és a berendezés meghibásodásából eredő gazdasági veszteségeket, és biztosítva a megbízhatóbb működést.
A telepítés kényelmes és hatékony.
A telepítési folyamat egyszerű. Egyetlen professzionális technikusnak sem kell sok időt töltenie a hibakereséssel. Gyorsan elkészíthető, és alkalmas különféle gyorsan haladó mérnöki projektekre. Csökkenti a telepítési időt, és lehetővé teszi a berendezés mielőbbi üzembe helyezését, ezáltal javítva a projekt előrehaladásának hatékonyságát.
Star-Delta indító vezérlőszekrényünk minden részletre nagy figyelmet fordít. Az alapvető alkatrészektől a bekötési folyamatig szigorúan követi az ipari szabványokat. Kiváló minőségű termékekkel kiküszöböli a beszerzéssel kapcsolatos aggodalmakat, és biztosítja a hosszú távú stabil működést. Egy dedikált csillag-háromszög indítómodullal van felszerelve. Az alapelemek kiváló minőségűek, és pontosan képesek elérni a feszültségcsökkentési indítást, hatékonyan csökkentve az indítóáramot. Több védelmi alkatrésze is van, amelyek teljes mértékben védik a motor működésének biztonságát és megakadályozzák a rendellenes helyzeteket. A precíz időrelé automatikusan válthat a csillag és a háromszög indítási mód között, precíz kapcsolással és megbízható működéssel, kézi működtetés nélkül. A dedikált hőelvezető és szellőztető kialakítás gyorsan eltávolítja a berendezés működése során keletkező hőt, megakadályozza az alkatrészek túlmelegedés miatti elöregedését, és meghosszabbítja a berendezés élettartamát. A szabványos huzalozási folyamat biztosítja a táp- és jelvezetékek szétválasztását, egyenes és függőleges huzalozással, egyértelmű kapocsjelölésekkel, kényelmessé téve a későbbi karbantartást, valamint megfelel a biztonsági előírásoknak, lehetővé téve a projektek zökkenőmentes átvételét.
A Star-Delta Starter vezérlőszekrény kiváló teljesítményével és rugalmas alkalmazkodóképességével széles körben használható nagy teljesítményű motorok különféle forgatókönyveiben, amelyek nem igényelnek fordulatszám-szabályozást, pontosan illeszkedve a különböző iparágak indítási követelményeihez.
A nagy teljesítményű vízszivattyú forgatókönyvében alkalmas különféle nagy teljesítményű vízellátó szivattyúkhoz, biztosítva a zökkenőmentes nyomáscsökkentést és elkerülve a szivattyú túlzott indítóáram miatti károsodását;
A nagy teljesítményű ventilátor forgatókönyvében különféle nagy teljesítményű ventilátorok indítására használható, csökkentve az indítóáramot és biztosítva a ventilátor stabil működését;
A nagy teljesítményű légkompresszor forgatókönyvében alkalmas légkompresszorok indítására, figyelembe véve mind az indítás zökkenőmentességét, mind a berendezés védelmét;
A nagy teljesítményű szállítószalag forgatókönyvében segíti a szállítószalag zökkenőmentes elindulását, csökkenti a berendezések kopását és javítja a szállítási hatékonyságot;
Ugyanakkor kompatibilis más különféle nagy teljesítményű motorokkal is, amelyek nem igényelnek sebességszabályozást, legyen szó ipari termelésről, kommunális gépészetről vagy különféle feldolgozó üzemekről, adaptálható.
Ez a projekt magában foglalja a tűzoltó szivattyúk elektromos rendszerének utólagos felszerelését egy kereskedelmi komplexumban. A telepítés tartalmaz egy 30 kW-os fő tűzoltó szivattyút és egy nyomásstabilizáló szivattyúkészletet. Az I. osztályú vészhelyzeti tűzoltó terhelésnek minősülő rendszer magas szintű indítási stabilitást, minimális rácshatást és berendezések megbízhatóságát követeli meg.
Az eredeti berendezés közvetlen on-line (DOL) indítási módszert használt. Az indításkor fellépő hatalmas bekapcsolási áram gyakran okozott feszültségcsökkenést, villódzó világítást és pillanatnyi túlterhelést a felfelé irányuló megszakítókon. Ezenkívül az indítási túlfeszültség a szivattyú mechanikai szerkezetének károsodását és a motor élettartamának lerövidülését veszélyezteti. Az indítóáram csökkentése, a zökkenőmentes indítás biztosítása, valamint az elektromos hálózat és a tűzoltó berendezések védelme érdekében a rendszert Star-Delta (Y/Δ) csökkentett feszültségű indító kapcsolószekrényekre fejlesztették, így megfelelt az alacsony ütésű indítás tűzbiztonsági előírásainak.
Túlzott indítóáram: a DOL indítóáram elérte a névleges áram 6-7-szeresét, ami gyakran okoz hálózati feszültségingadozást és pillanatnyi áramkimaradást a helyszíni berendezésekben.
Mechanikai ütés okozta károsodás: A túlzott pillanatnyi nyomaték teljes feszültségű „kemény” indításkor ismételt igénybevételnek teszi ki a szivattyú tengelykapcsolóit és csapágyait, ami magas meghibásodási arányt, zajt és vibrációt eredményez.
Felfelé irányuló megszakító kioldása: A nagy bekapcsolási áramok azonnali túlterhelést okoztak a bejövő megszakítókon, ami időnként kellemetlen kioldáshoz és a tűzoltó berendezések megbízható működésének kockázatához vezetett.
A tűzbiztonsági átvételi szabványok be nem tartása: A közvetlen indítás szigorúan tilos nagy teljesítményű tűzoltó szivattyúknál; csökkentett feszültségű indítás kötelező. Az eredeti indítási módszer nem felelt meg az elfogadási feltételeknek.
Képtelenség kezelni a gyakori indítás-leállítás ciklusokat: A DOL indítás nagy hőveszteséggel jár, így alkalmatlan a tűzvédelmi rendszer üzembe helyezésekor és a kapcsolódási tesztelés során szükséges gyakori indítás-leállítás műveletekre.
A 30 kW-os tűzoltószivattyú-motor specifikációi és a tűzoltó elektromos előírások alapján külön Star-Delta csökkentett feszültségű indító vezérlőszekrényeket telepítettek. Ezek a szekrények megkönnyítik a Star-konfigurációjú csökkentett feszültségű indítást, amelyet egy automatikus, késleltetett kapcsolás követ a Delta teljes feszültségű működésre. Túlterhelés, fáziskiesés, rövidzárlat és hőproblémák elleni védelemmel, valamint helyi és távoli kapcsolódási vezérlési képességekkel rendelkeznek. Az alapvető berendezések műszaki adatai
Szabályozott terhelés: 30 kW-os háromfázisú tűzoltó szivattyúmotor
Indítási mód: Csillag (Y) csökkentett feszültségű indítás → Időkésleltetett kapcsoló Delta (Δ) állásba a névleges működéshez
Indítóáram: Az egyenáramú indítóáram egyharmadára csökkentve; jelentősen minimalizálja a rács hatását
Vezérlőelemek: Fő mágneskapcsoló, csillagpont mágneskapcsoló, futási kontaktor, késleltető relé, túlmelegedés elleni védelem
Kapcsolási idő: Intelligens 7 másodperces késleltetés a váltáshoz; a szivattyú zökkenőmentes, terhelés nélküli indítási jellemzőire optimalizálva
Vezérlési funkciók: Helyi kézi indítás, távoli indítás tűzjelző kapcsolaton keresztül, működési visszajelzés, hibariasztás
Védelmi funkciók: fáziskiesés elleni védelem, túlterhelés elleni védelem, rövidzárlat elleni védelem, túlmelegedés elleni védelem
Az indítási hatás jelentős csökkenése: A Star-Delta csökkentett feszültségű indítása ésszerű tartományban korlátozza a bekapcsolási áramot, hatékonyan kiküszöbölve a feszültségeséseket és a hálózat ingadozásait.
Rendkívül sima indítás: A lágy indítás kiküszöböli az erős mechanikai ütéseket; jelentősen csökkenti a vízkalapács hatását a szivattyúkra, motorokra és csővezetékekre, ezáltal meghosszabbítja a berendezés élettartamát.
Robusztus és megbízható védelmi logika: Több elektromos védelmi réteg pontosan észleli a fáziskiesést, a túlterhelést és a forgórész-záródási hibákat, és időben leállásokat és riasztásokat indít el, hogy biztosítsa a berendezés üzemkész állapotát.
Tűzvédelmi rendszer összekapcsolás támogatása: A tűzjelző központtal integrálva lehetővé teszi az automatikus indítást tűz esetén, a távoli indítást/leállítást és az állapot visszajelzést, teljes mértékben megfelelve a tűzbiztonsági elfogadási szabványoknak.
Érett tervezés és alacsony meghibásodási arány: A Star-Delta vezérlőáramkör egyszerű, stabil, könnyen karbantartható és rendkívül ellenálló az interferencia ellen – ideális olyan tűzoltó berendezésekhez, amelyek hosszú ideig készenlétben maradnak, de szükség esetén azonnal bekapcsolódniuk kell.
Stabil hálózati működés: A bekapcsolási áram drasztikusan csökken; a létesítményen belül nem fordul elő feszültségingadozás vagy fényvillódzás, és a felfelé irányuló megszakítók sem kapcsolnak ki a pillanatnyi túlterhelés miatt.
Sima, ütésmentes indítás: A motor és a szivattyú zökkenőmentesen indul, jelentősen csökkentett vibráció és zaj mellett; A csővezeték vízkalapácsával kapcsolatos kockázatok teljesen kiküszöbölhetők.
Pontos és megbízható védelem: Több tesztfutás és kapcsolódási teszt sikeresen végrehajtva téves riasztások vagy nem kívánt műveletek nélkül; 100%-os berendezés működési integritás.
Sikeres tűzbiztonsági átvétel: Az indítási mód, a vezérlési logika és a kapcsolódási funkciók teljes mértékben megfelelnek a tűzvédelmi rendszerek elektromos tervezési előírásainak, átment a végső átvételi ellenőrzésen.
Csökkentett üzem- és üzemeltetési költségek: A berendezések meghibásodásának aránya jelentősen csökkent; kiküszöböli a gyakori javítások vagy a mechanikai alkatrészcserék szükségességét, biztosítva a stabil és megbízható, hosszú távú működést. Eset összefoglalója
A Star-Delta csökkentett feszültségű indító kapcsolószekrény a legszélesebb körben használt és kiforrott indítási megoldást jelenti a nagy teljesítményű berendezések – például vízszivattyúk, ventilátorok, ipari motorok és tűzoltó rendszerek – 30 kW-tól 132 kW-ig terjedő tartományban. Az egyszerű szerkezet, a nagy stabilitás, az alacsony meghibásodási arány és a kiváló költséghatékonyság jellemzi, hatékonyan mérsékli a motorindítási túlfeszültségeket, és védi mind az elektromos hálózatot, mind a mechanikus berendezéseket. Megfelel a tűzbiztonsági és ipari elektromos szabványoknak, szabványos vezérlőberendezésként szolgál polgári épületekben, önkormányzati projektekben és ipari villamosenergia-rendszerekben.
