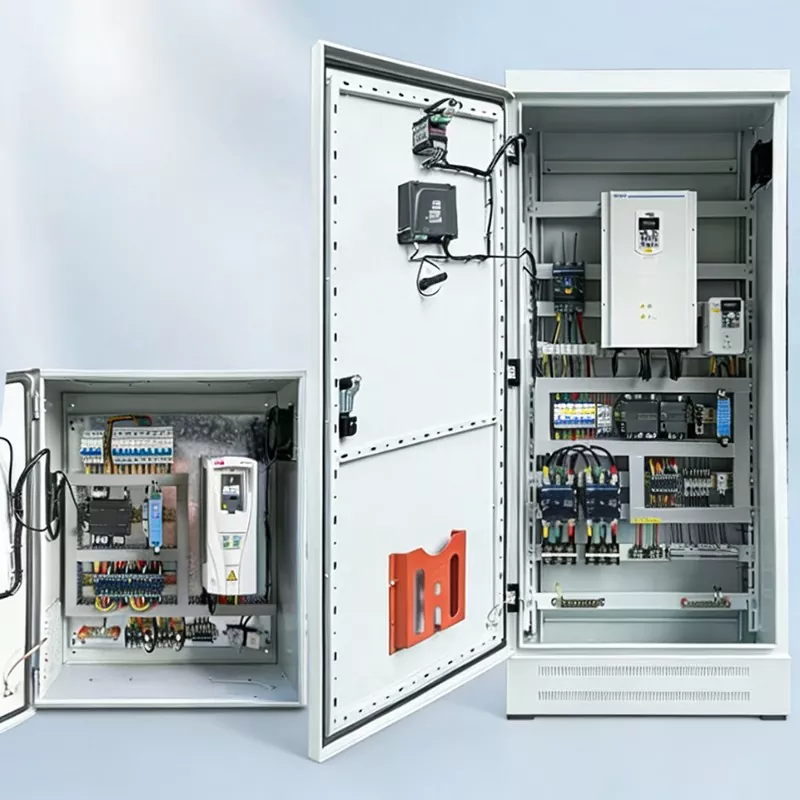

Változtatható frekvenciájú vezérlőszekrény

A Junray Electrical Variable Frequency Control Cabinet egy intelligens motorfordulatszám-szabályozó megoldás, amelyet kifejezetten olyan ipari és városi alkalmazásokhoz terveztek, amelyek pontos áramlási, nyomás- vagy fordulatszám-szabályozást igényelnek. A motor fordulatszámának a tényleges terhelési viszonyoknak megfelelő automatikus beállításával 30-50%-os energiamegtakarítás érhető el a fix frekvenciájú működéshez képest. A funkciók közé tartozik a 0-50 Hz-es fokozatmentes fordulatszám-szabályozás, a PID zárt hurkú automatikus vezérlés az állandó nyomáshoz vagy az állandó áramláshoz, a lágy indítás/leállítás a mechanikai ütés és a vízkalapács kiküszöbölésére, a kapcsolható VFD/hálózati frekvencia tartalék üzemmódok, valamint az átfogó túlterhelés-, túláram-, túlfeszültség- és feszültségcsökkenés elleni védelem. Alkalmas vízszivattyúkhoz, ventilátorokhoz, légkompresszorokhoz, szállítószalagokhoz és különféle ipari motorokhoz gyártóüzemekben, szennyvíztisztító létesítményekben, HVAC rendszerekben és épületautomatizálásban. A névleges teljesítmény 0,75 kW-tól 500 kW-ig terjed, IP40 védelemmel, amely támogatja mind a padlóra, mind a falra szerelhető telepítést. 24 órás folyamatos működésre tervezték igényes ipari környezetben.

A változtatható frekvenciájú vezérlőszekrény fő előnyei

Intelligens sebességszabályozás: A terhelés változásainak megfelelően automatikusan beállíthatja a motor fordulatszámát. Például vízszivattyúknál, amikor a vízfelhasználás alacsony, a fordulatszám automatikusan csökken, hogy elkerülje a folyamatos teljes terhelésű működést, tökéletesen alkalmazkodva az ingadozó terhelésekhez.

Energiatakarékosság és költségcsökkentés: A fix frekvencián történő működéshez képest az áramköltségek 30-50%-át takaríthatja meg. Az olyan berendezéseknél, mint a vízszivattyúk és ventilátorok, amelyek folyamatosan üzemelnek, egy év leforgása alatt több ezer vagy akár több tízezer dolláros áramköltség is megtakarítható. A hosszú távú előnyök rendkívül magasak.

Lágy indítás: A motor védelme a lágy indítás során. Indításkor az áram fokozatosan emelkedik, a nagy fix frekvenciájú indítóáram nélkül, ami nem károsítja a motort és nem érinti az elektromos hálózatot, jelentősen meghosszabbítva a motor élettartamát.

Többszörös védelem: Stabil és megbízható túlterhelés, túláram, túlfeszültség és feszültségcsökkenés elleni védelem. Ha a motor meghibásodik, automatikusan leállhat, védve a motort és a frekvenciaváltó modult, megelőzve a berendezés károsodását, valamint biztosítja a stabilitást és a megbízhatóságot.

Távirányító: Az intelligens felügyelet támogatja a távvezérlést és az intelligens felügyeletet. Távolról állíthatja be a sebességet, megtekintheti a működési adatokat, és elkerülheti a helyszíni működést, így kényelmesebbé teszi a kezelést.

Műszaki előírások

Részletes kivitelezési bemutató

1. Változtatható frekvenciájú modul: Kiváló minőségű változtatható frekvenciájú modul, precíz fordulatszám-szabályozással és stabil működéssel;

2. Lágyindítás funkció: Lágyindítás, csökkenti az indítóáramot és védi a motort;

3. Többféle védelem: Túlterhelés, túláram, túlfeszültség és feszültségcsökkenés elleni védelem, biztosítva a stabilitást és a megbízhatóságot;

4. Hőelvezetés és szellőzés kialakítása: A változtatható frekvenciájú vezérlőszekrény dedikált hőelvezető csatornákkal van felszerelve, amelyek gyorsan eltávolítják az üzemi hőt és biztosítják a változtatható frekvenciájú modul stabil működését;

5. Szabványos bekötési folyamat: A táp- és jelvezetékek, vízszintes és függőleges vezetékek szétválasztása, a karbantartás megkönnyítése, valamint a biztonság és a szabványosítás biztosítása.

Alkalmazási forgatókönyvek

A változtatható frekvenciájú vezérlőszekrény széles körben alkalmazható, és különféle forgatókönyvekben használható:

Vízszivattyú vezérlés: Változtatható frekvenciájú fordulatszám szabályozás vízellátó szivattyúkhoz és szennyvízszivattyúkhoz, energiamegtakarítás és fogyasztáscsökkentés elérése érdekében;

Ventilátorvezérlés: Változtatható frekvenciájú fordulatszám-szabályozás ventilátorokhoz és ventilátorokhoz, energiamegtakarítás és fogyasztáscsökkentés elérése érdekében;

Légkompresszor: Változtatható frekvenciavezérlés a légkompresszorokhoz, energiamegtakarítás és fogyasztáscsökkentés elérése érdekében;

Szállítószalag: Változtatható frekvenciájú fordulatszám szabályozás a szállítószalagokhoz, a sebesség beállítása;

Egyéb ipari motorok: Különféle ipari motorok, amelyek sebességszabályozást igényelnek.

Utólagos beépítési projekt áttekintése

I. Projekt profil

Ez a projekt egy nagyméretű települési szennyvíztisztító telep energiatakarékos korszerűsítését foglalja magában. A létesítmény alapvető berendezései közé tartoznak a Roots levegőztető fúvók, a szennyvízátemelő szivattyúk és a visszatérő szivattyúkészletek. Eredetileg minden berendezés direkt-on-line vagy csillag-delta indítási módszerre támaszkodott, és szelepfojtást használt az áramlás szabályozására. A berendezés folyamatosan, állandó teljes sebességgel működött, ami jelentős indítási túlfeszültségeket, a víznyomás vagy a légáramlás beállításának képtelenségét és súlyos energiapazarlást eredményezett. Ezenkívül a rendszer szenvedett a csővezeték vízkalapácsától, a ventilátor túlzott zajától és vibrációjától, a berendezések magas meghibásodási arányától és a jelentős O&M költségektől.

A fokozatmentes fordulatszám-szabályozás, az állandó nyomás és áramlás, az igény szerinti energiaellátás és a csökkentett energiafogyasztás elérése érdekében az erőmű nagy teljesítményű fúvóinak és szivattyúinak átfogó utólagos felújítására került sor. Intelligens változtatható frekvenciás hajtású (VFD) vezérlőszekrények kerültek beépítésre, amelyek egy PLC központi vezérlőrendszerhez kapcsolódnak az automatikus fordulatszám-szabályozás érdekében, ezáltal biztosítva az intelligens, energiahatékony és stabil üzemműködést.

II. Utólagos felszerelés előtti problémák

Túlzott energiaveszteség: Az állandó sebességű üzem a vonali frekvencián azt jelentette, hogy a berendezések teljes terheléssel működtek, függetlenül a tényleges vízminőségtől vagy -mennyiségtől, ami nagy energiapazarláshoz vezetett az alacsony terhelésű időszakokban.

Magas indítási túlfeszültség: A csillag-delta indítás mechanikai ütést okozott, ami gyakran hálózati feszültségingadozást, mechanikai sérüléseket, valamint a csapágyak és a tengelykapcsolók idő előtti meghibásodását eredményezte.

Gyenge folyamatszabályozási pontosság: A légáramlást és a víznyomást kézi szelepfojtással szabályozták, ami késést és alacsony pontosságot eredményezett; ez instabil oldott oxigénszintet okozott a biokémiai tartályokban és inkonzisztens szennyvíztisztítási teljesítményt.

Erős vízkalapács, vibráció és zaj: A vezetékfrekvencián történő gyors indítás és leállás jelentős vízkalapács-hatásokat okozott, ami meglazult vagy szivárgó csővezetékekhez vezetett, miközben a ventilátor rezgése és zaja meghaladta a megengedett határértékeket.

A berendezések rövid élettartama és gyakori karbantartása: A hosszú távú, nagy sebességű működés mechanikai lökésekkel felgyorsította a motorok, szivattyútestek és fúvók kopását, ami magas éves javítási és csereköltségeket, valamint leállások miatti termelési zavarokat eredményez.

III. Berendezés konfigurációs terv

Az üzem fúvóinak és szivattyúinak terhelési jellemzői, valamint az energiatakarékossági követelmények alapján egyedi intelligens VFD vezérlőszekrényeket telepítettek a helyszínen. Ezek a szekrények támogatják az "egy az egyhez" és az "egy a sokhoz" vezérlési konfigurációkat, és PID-alapú automatikus állandó nyomás-/áramlásszabályozást, központi vezérlőrendszer-integrációt és zökkenőmentes kapcsolást biztosítanak a vonalfrekvenciás és a változó frekvenciás működés között, biztosítva a 24 órás folyamatos folyamatműveletek alkalmasságát. Az alapvető berendezések műszaki adatai

Berendezés típusa: Alacsony feszültségű intelligens, változtatható frekvenciájú vezérlőszekrény (ventilátorokhoz/szivattyúkhoz)

Kompatibilis rendszer: 380V-os háromfázisú váltakozó áramú kisfeszültségű áramelosztó rendszer

Vezérlési teljesítmény: 15kW–75kW (különböző szivattyúkészletekhez és ventilátor-berendezésekhez többszintű illesztés)

Sebességszabályozási módszer: 0–50 Hz fokozatmentes, egyenletes sebességszabályozás; intelligens PID zárt hurkú automatikus beállítás

Üzemmódok: VFD automatikus, VFD kézi és hálózati frekvencia (bypass) tartalék üzemmódok között

Reteszelő funkciók: Támogatja a PLC központi vezérlő kommunikációt, az RS-485 távoli hálózatot, az adatfeltöltést és az automatikus indítást/leállítást

Védelmi funkciók: Túlfeszültség, alacsony feszültség, túláram, túlterhelés, fáziskiesés, túlmelegedés, rövidzárlat és leállás elleni védelem

Kiegészítő funkciók: Lágy indítás/leállítás (ütésmentes), hibanaplózás, riasztási visszajelzés és hálózati frekvencia vészkapcsolás

IV. Utólagos beszerelés kiemeli

Igény alapú sebességszabályozás a maximális energiahatékonyság érdekében: Automatikusan beállítja a forgási sebességet a befolyó áramlási sebességek és a biokémiai tartályokban lévő oldott oxigén adatok alapján; alacsony terhelés alatt alacsony frekvencián működik, kiküszöbölve az állandó, teljes sebességű hálózati frekvenciájú működéssel járó energiapazarlást.

Ütésmentes lágyindítás: 0 Hz-ről egyenletesen gyorsul bekapcsolási áram nélkül; kiküszöböli a hálózati ingadozásokat, a mechanikai ütéseket és a csővezeték vízkalapácsát, ezáltal védi a motorokat és a csővezeték infrastruktúrát.

Pontos és stabil folyamatvezérlés: A zárt hurkú PID szabályozás stabil nyomást és áramlást biztosít; állandó légáramlást és víznyomást tart fenn, stabilizálja a biokémiai tisztítási feltételeket, és jelentősen javítja a tisztított szennyvíz megfelelési arányát.

Kettős üzemmódú biztonsági mentés (Mains/VFD): VFD hiba esetén az egyérintéses kapcsolás hálózati frekvenciájú üzemmódra megakadályozza az állásidőt és biztosítja a szennyvíztisztító telep folyamatos működését.

Intelligens távoli O&M: Integrálódik az üzem központi vezérlőrendszerével az üzemi paraméterek és a hibajelzések valós idejű figyeléséhez; csökkenti a kézi ellenőrzések szükségességét, és lehetővé teszi a személyzet nélküli, intelligens irányítást.

V. Az utólagos felszerelés utáni működési eredmények

Jelentős energiamegtakarítás: A berendezés a terhelés alapján automatikusan csökkenti a frekvenciát, így 30–40%-os általános villamosenergia-megtakarítást ér el, és jelentősen csökkenti a havi termelési áramköltségeket.

A berendezés meghosszabbított élettartama: Az ütésmentes lágyindítás/leállítás és a zökkenőmentes, alacsony fordulatszámú működés jelentősen csökkenti a motorok, csapágyak és csőhálózatok kopását, így több mint 80%-kal csökkenti a berendezés meghibásodásának arányát. Stabil folyamatteljesítmény és megfelelőség: A víznyomás és a légáramlás állandó és szabályozható marad, növelve a szennyvízkezelési folyamatok stabilitását és biztosítva, hogy a szennyvíz minősége következetesen megfeleljen a szabványoknak, miközben elkerüli a folyamatok ingadozásával kapcsolatos kockázatokat.

Továbbfejlesztett hálózati stabilitás: Megszünteti a nagyáramú indítási túlfeszültségeket; stabil gyűjtősínfeszültséget biztosít pillanatnyi feszültségesés vagy a felfelé irányuló megszakítók zavaró kioldása nélkül.

Jelentősen csökkentett O&M költségek: Alacsony a berendezés meghibásodási aránya és minimális kopás, így nincs szükség gyakori karbantartásra; a távfelügyelet és a korai figyelmeztető képességek drasztikusan csökkentik az üzemeltetés és a karbantartás manuális munkaterhelését.

VI. Eset összefoglalója

A változtatható frekvenciájú vezérlőszekrények az optimális energiatakarékos vezérlési megoldást jelentik olyan alkalmazásokhoz, mint a vízszivattyúk, ventilátorok, központi légkondicionáló rendszerek, ipari szerelősorok, állandó nyomású vízellátás és szennyvízkezelés. A csillag-delta vagy lágyindítási módszerekkel összehasonlítva kulcsfontosságú előnyöket kínálnak, beleértve a fokozatmentes fordulatszám-szabályozást, a precíz folyamatvezérlést, a jelentős energiamegtakarítást, az ütésmentes lágyindítást és -leállítást, valamint az intelligens rendszerintegrációt. Nemcsak a berendezések üzembe helyezésével kapcsolatos biztonsági kockázatokat oldják meg, hanem optimalizálják a termelési folyamatokat és csökkentik az áramköltségeket is, így az ipari és önkormányzati szektorban az energiatakarékos utólagos felszerelések szabványos, alapvető elemévé válnak.
