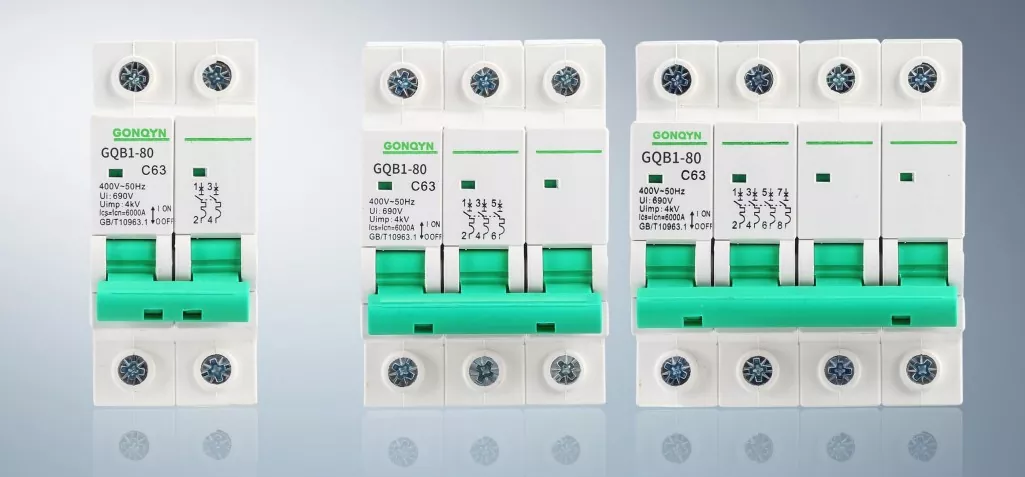

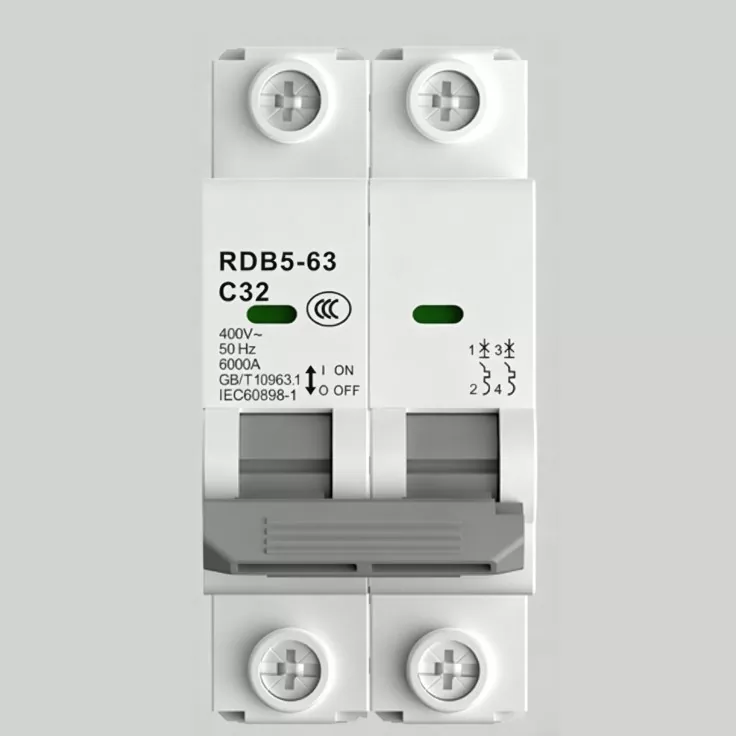

Miniatűr áramköri megszakító

Még mindig a régimódi késkapcsolót használja? Ha egy áramkör rövidre zár, vagy túlterhelődik, nem tud automatikusan lekapcsolódni, és csak tehetetlenül nézi, ahogy a vezetékek felforrósodnak, a szigetelés megolvad, és akár tüzet is okoz. Az otthonok, irodák vagy gyárak végén ez a „védtelen” állapot óriási biztonsági kockázatot jelent.

A Junray Electrical miniatűr áramkör-megszakítóját kifejezetten ennek a problémának a kezelésére tervezték. Ez helyettesíti a hagyományos késkapcsolót, és az áramkör "okos őrzőjeként" működik. Amint rendellenes áramot észlel (például túlterhelés vagy rövidzárlat), rendkívül rövid időn belül automatikusan kiold, és megszakítja az áramellátást. Ezzel nemcsak a drága elektromos berendezéseket védi meg, hanem megelőzi az áramkör kiégését és az áramütéses baleseteket is, így szilárd védelmi vonalat épít ki az Ön és családja biztonsága érdekében.

Precíz védelem és ultrakompakt kialakítás

A Miniature Circuit Breaker versenyképessége a precíz kioldási karakterisztikában és a moduláris felépítésben rejlik:

Kettős védelmi mechanizmus: Beépített hőkioldó és mágneses kioldó alkatrészek. A hőkioldás felelős a hosszú távú túlterhelések kezeléséért, hogy megakadályozza a vezeték túlmelegedését; a mágneses kioldás felelős a pillanatnyi rövidzárlatok kezeléséért és a hiba gyors megszüntetéséért. A kettő kombinációja biztosítja az átfogó vonalbiztonságot.

Ultrakompakt, helytakarékos: kifejezetten a terminál áramelosztására tervezték, nagyon kis méretű. Könnyen beépíthető szabványos PZ30 elosztódobozokba, nagyon kis helyet foglalva, így több áramkört is elhelyezhet a korlátozott elosztódobozban, és tökéletesen megoldja a zsúfolt hely problémáját.

Rendkívül költséghatékony: A drága műanyag héjú megszakítókhoz képest a kis megszakító ára rendkívül előnyös. A sorkapocs-védelem érdekében éppen a megfelelő teljesítményt nyújtja, lehetővé téve az ipari szintű biztonsági védelem elérését nagy összegű ráfordítás nélkül, jelentősen csökkentve ezzel a projekt költségeit.

A Junray Electrical minőségbiztosítása

Professzionális gyártóként, mélyreható műszaki szakértelemmel, a Junray Electrical gyártása során szigorúan betartja a kis megszakítókra vonatkozó nemzeti szabványokat. Üzemünk fejlett automatizált összeszerelő sorokkal és vizsgálólaboratóriumokkal van felszerelve, biztosítva, hogy minden termék kiállja a szigorú teszteket.

Ez a miniatűr áramkör-megszakító megbízható működési mechanizmussal rendelkezik, határozott nyitási és zárási érzésekkel. Rendkívül alacsony a meghibásodási aránya. Minden megszakító szigorú bekapcsolási hibakeresési, nyitási és zárási teszteken, valamint védelmi jellemzői teszteken megy keresztül, mielőtt elhagyná a gyárat, biztosítva a stabilitását és megbízhatóságát még 6kA és 10kA közötti megszakítási kapacitás mellett is. Legyen szó gyakori működésről vagy hirtelen meghibásodásokról, ezeket nyugodtan kezeli, és tartós biztonságot nyújt Önnek.

Műszaki előírások

Alkalmazható forgatókönyvek

Háztartási áramelosztás: A világítás és az aljzatáramkörök védelme a háztartási készülékek túlmelegedésének megelőzése érdekében.

Iroda / Közösség: Klímaberendezések és irodai berendezések áramkörei a napi áramellátás biztosítására.

Gyári kivezetések: Kis berendezések és vezérlőáramkörök védelme a termelés stabilizálása érdekében.

Felújítási esettanulmány

I. Projekt áttekintése

Ez a projekt egy régebbi lakótelepen belüli lakóegységek és utcaszintű üzletek elektromos biztonsági korszerűsítését és felújítását foglalja magában. A hatókör kiterjed a végponti áramelosztó rendszerekre, beleértve a lakossági szolgáltatások bejárati elosztását, a kommunális folyosók világítását, az üzlethelyiségek áramköreit, a légkondicionáló áramköreit és a vészvilágítási áramköröket. A meglévő terminálkapcsolók nagymértékben támaszkodtak elavult késes kapcsolókra és nem megfelelő, általános miniatűr megszakítókra (MCB). A problémák közé tartozott a véletlenszerű modellválasztás, a nem illeszkedő kioldási görbék, a túlterhelés vagy rövidzárlat alatti kioldás hibája, a gyakori zavaró kioldás és a hibás vezetékek által okozott tűzveszély. Gyakoriak voltak a vezetékek engedély nélküli módosításai és a túlzott terhelések; a nyári csúcsforgalom idején gyakran előfordultak olyan események, mint a vezetékek túlmelegedése, a szigetelés meglágyulása és az aljzattüzek, amelyek súlyos áramütési és elektromos tüzeket jelentettek, és nem feleltek meg a polgári épületekre vonatkozó elektromos biztonsági előírásoknak.

A terminálelosztás védelmének szabványosítása, az elektromos tűzveszély kiküszöbölése és a felhasználók biztonsága érdekében az összes meglévő egységet megfelelő, szabványos miniatűr megszakítókra (MCB) cserélték. A konkrét áramkörtípusok – világítás, aljzatok és tápellátás – alapján történt precíz kiválasztás a pontos túlterhelés és rövidzárlat elleni védelem érdekében, ezáltal teljes mértékben szabványosítva a terminál áramelosztási biztonsági rendszerét.

II. Felújítás előtti problémák

Az általános kapcsolók meghibásodása és a kioldás gyakori megtagadása: A szabványok alatti, elavult megszakítók nem feleltek meg a mágneses és termikus kioldási teljesítmény szabványoknak; nem kapcsoltak ki rövidzárlat vagy súlyos túlterhelés során, ami közvetlenül a vezetékek megégéséhez és tüzekhez vezetett.

Véletlenszerű választás és az áramkörök szétválasztásának hiánya: A világítás, az aljzatok és a légkondicionálók ugyanazon a kapcsolón osztoznak, külön védelem nélkül; egyetlen áramkör hibája az egész egység teljes áramkimaradását okozta, megnehezítve a hibaelhárítást.

Nem illeszkedő kioldási görbék és gyakori zavaró kioldások: szabványos "B típusú" görbéket használtunk a teljesítményterhelésekhez; a motorindító áramok gyakori zavaró kioldást okoztak, ami megzavarta a normál energiahasználatot.

A kapcsoló elöregedése, túlmelegedése és rossz érintkezés: Az oxidált érintkezők és a régi kapcsolók meglazult csatlakozásai túlzott hőmérséklet-emelkedést okoztak hosszan tartó teljes terhelés mellett, ami az elosztódoboz házának elszenesedését és erős szagokat eredményezett.

A fokozatos védelem hiánya és az alacsony biztonsági szintek: A pontos MCB-védelem hiánya azt jelentette, hogy a hibák közvetlenül érintették a felfelé irányuló kapcsolókat, könnyen okozva "szimpatikus kioldást" (az upstream megszakítók kioldása) és nagymértékű áramkimaradásokat.

III. Berendezés konfigurációs terv

A terminálok áramelosztására vonatkozó szabványoknak és a világítás, az aljzatok és az elektromos berendezések specifikus terhelési jellemzőinek megfelelően ez a projekt szabványos miniatűr megszakítókat (MCB) használ. Ezek pontosan illeszkednek a B- és C-típusú kioldási görbékkel, hogy kifinomultabb, többszintű védelmet érjenek el a terminálok szintjén.

Az alapvető berendezések műszaki adatai

Készülék típusa: Miniatűr megszakító (MCB) – Szabványos lakossági és kereskedelmi alkalmazásokhoz

Névleges feszültség: AC 220V/380V; kompatibilis az összes kisfeszültségű sorkapocs áramkörrel

Jelenlegi besorolások: Pontosan konfigurált opciók (10A, 16A, 20A, 25A, 32A, 63A)

Kioldási görbék: B típus (világító/ellenállásos terhelések); C típus (aljzatok, klímaberendezések és induktív teljesítményterhelések)

Védelmi mechanizmus: Kettős védelmi szerkezet, hőkioldással túlterhelés és elektromágneses kioldással a rövidzárlat elleni védelem érdekében

Szerkezeti jellemzők: Kompakt méret, moduláris DIN-sínre szerelhető, érzékeny törési teljesítmény és lángálló ház

Áramkör konfiguráció: Külön áramkörök a világításhoz, az általános aljzatokhoz, a légkondicionálókhoz és a nagy teljesítményű berendezésekhez

Tier Positioning: Utolsó fázisú sorkapocsvédelem a végvonali vezetékek és berendezések kiégésének, valamint az elektromos tüzek megelőzésére

IV. Építési és alkalmazási jellemzők

Pontos áramkör-védelem és hibaleválasztás: A világítás, az aljzatok és a tápegységek független áramkörvédelme biztosítja, hogy az egyik áramkör hibája csak az adott megszakítót kapcsolja ki anélkül, hogy befolyásolná a többi helyiség tápellátását, megkönnyítve a hibaelhárítást és a karbantartást.

A terheléshez illeszkedő görbék megakadályozzák a kellemetlen kioldást és a kioldás meghibásodását: A világításhoz használt B típusú megszakítók nagy interferenciaállóságot biztosítanak, míg a C típusú megszakítók a teljesítményterheléshez ellenállnak az indítási túlfeszültségeknek; ez hatékonyan oldja meg az olyan gyakori problémákat, mint például a gyakori zavaró kioldás vagy a hibák során fellépő kioldás meghiúsulása.

Kettős kioldó mechanizmus az érzékeny, megbízható védelem érdekében: A termikus kioldás késleltetett védelmet nyújt az enyhe túlterhelés ellen, míg az elektromágneses kioldás azonnali védelmet nyújt a hirtelen rövidzárlatok ellen, hatékonyan kezelve a különféle hibaforgatókönyveket.

Lángálló és robbanásbiztos a nagy biztonság érdekében: A kiváló minőségű égésgátló ház és a belső ívoltó rácsok megakadályozzák a lángok vagy robbanások kialakulását rövidzárlati hibák során, kiküszöbölve a tűzveszélyt az elosztódobozban.

Moduláris beépítés az egyszerű O&M érdekében: A szabványos DIN-sínes kialakítás gondoskodik az ügyes elrendezésről és az egyértelmű címkézésről, ami rendkívül kényelmessé teszi a jövőbeni karbantartást, rendszerbővítést és alkatrészcserét. V. Működési eredmények az utólagos felszerelés után

Az elektromos tűzveszély teljes kiküszöbölése: A túlterhelésre és rövidzárlatra adott precíz kioldás megakadályozza a túlmelegedést, a szigetelés kiégését és az aljzattüzeket.

Jelentősen javított energiastabilitás: Az optimalizált terhelésillesztés biztosítja, hogy ne okozzon zavaró kioldást, a kapcsoló túlmelegedését vagy a laza csatlakozások által okozott ívet.

Pontos hibaleválasztás: Egyetlen áramkör hibái csak az adott áramkörben váltják ki az áramellátást, biztosítva a többiek megszakítás nélküli áramellátását, és nagymértékben javítva a felhasználói élményt.

Szabványos kapocsáram-elosztás: Az egyértelmű hierarchikus védelem (felfelé/lefelé) megakadályozza a nem szelektív kioldást vagy a kioldás meghibásodását, teljes mértékben megfelelve az alacsony feszültségű fokozatos védelmi szabványoknak.

Sikeres villamos biztonsági átvétel: A racionális áramköri tagolás, a megfelelő berendezések kiválasztása és az érzékeny védelmi mechanizmusok biztosították a régebbi lakópark villamos rendszer-korszerűsítésének sikeres befejezését.

VI. Eset összefoglalója

A miniatűr áramkör-megszakítók (MCB-k) a legkritikusabb, legszélesebb körben használt és alapvető védőeszközök a kisfeszültségű áramelosztó rendszerek terminál végén. Kifejezetten a világítás, az aljzat és a kis áramkörök védelmére tervezték lakossági, kereskedelmi és ipari környezetben. Összehasonlító megkülönböztetés: MCB (terminálvédelem) → MCCB (elágazásvédelem) → ACB (fő bejövő vonal védelme). Kompakt méretükkel, érzékeny reakciójukkal és szemcsés áramköri vezérlésükkel az MCB-k végső védelmi vonalként szolgálnak a terminálszintű elektromos tüzek megelőzésében és a személyi biztonság biztosításában; minden polgári és ipari villamosenergia-elosztási projekt alapvető szabványelemei.

Miért válassza a Junray Electricalt?

A Junray Electrical kiválasztása nem csupán a beszállító kiválasztását jelenti; ez egy megbízható biztonsági partner kiválasztása. 50 fős professzionális csapatunk van, köztük 5 főállású ajánlatkérő mérnök, akik gyors és precíz, személyre szabott szolgáltatásokat tudnak nyújtani.

Megígérjük, hogy globálisan, 7×24 órás gyors reagálást kínálunk. Ha olyan miniatűr áramkör-megszakítót keres, amely képes megvédeni a sorkapcsokat és megfelel a biztonsági előírásoknak, ne habozzon tovább. Azonnal lépjen kapcsolatba velünk, hogy ingyenes műszaki tanácsadást és árajánlatot kapjon, és hagyja, hogy a Junray Electrical biztonságos, stabil és hatékony áramelosztó rendszert építsen ki Önnek.

GYIK

Kérdés: Mi a különbség a miniatűr megszakítók és a műanyagházas megszakítók között?

Válasz: A fő különbségek a méretben és az alkalmazási forgatókönyvekben rejlenek. A miniatűr megszakító kisebb méretű, és alkalmas az elosztódoboz síneire történő felszerelésre. Főleg végvezetékek védelmére szolgál (például háztartási világítás és aljzatok), és olcsóbb. Míg a műanyagházas megszakító nagyobb méretű, és főként a fővezetékek védelmére szolgál. A sorkapocsvédelem érdekében a miniatűr megszakító használata a leggazdaságosabb és ésszerűbb választás.

Kérdés: Testreszabható ez a megszakító?

Válasz: Igen, lehet. A névleges áramerősséget (6A - 63A), a megszakítási kapacitást (6kA - 10kA) és a pólusszámot (1P - 4P) az Ön egyedi igényei szerint tudjuk testre szabni, hogy tökéletesen megfeleljen a sorkapocs-védelmi igényeinek.

Kérdés: Bonyolult a megszakító felszerelése?

Válasz: Szabványos sínszerelési tervet alkalmazunk. Csak helyezze be az elosztódoboz szabványos sínjébe, és csatlakoztassa a bejövő és a kimenő vezetékeket. Nincs szükség bonyolult szerszámokra, ami jelentősen lerövidíti az építési időt.
