Junray, a kisfeszültségű elektromos berendezések professzionális kínai gyártója és szállítója kínálja aPZ30 elosztó dobozlakó-, kereskedelmi és ipari épületek szervezett terminális áramelosztására. A moduláris beépítéssel, a kompakt felépítéssel és az áramkörvédelmi alkatrészek támogatásával ez a megoldás segít az elektromos vállalkozóknak és a projektvásárlóknak praktikus, karbantartható elosztórendszerek kiépítésében.
A megbízható elektromos elosztórendszer a megfelelő burkolattal, megfelelő védőberendezésekkel és egy jól megtervezett áramkör-elrendezéssel kezdődik. A PZ30 elosztódoboz központi helyet biztosít a moduláris elektromos alkatrészek beszereléséhez, amelyek elosztják az áramot az egyes áramkörök között, miközben támogatják a túlterhelés, rövidzárlat, túlfeszültség és szivárgás elleni védelmet, ha a megfelelő védőeszközöket megfelelően kiválasztották és telepítették. Különböző áramköri kapacitással és beépítési konfigurációkkal elérhető, kiszolgálhat lakóingatlanokat, irodákat, kiskereskedelmi helyiségeket és megfelelő beltéri ipari környezeteket. Ez az útmutató ismerteti a működési elvét, a legfontosabb jellemzőket, a telepítési lehetőségeket, a kiválasztási kritériumokat és a karbantartási követelményeket, hogy segítsen a vásárlóknak megalapozott beszerzési döntéseket hozni.

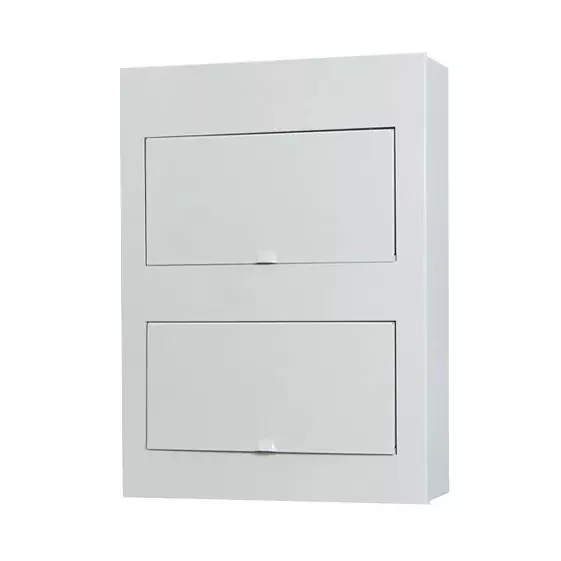

A PZ30 elosztódoboz egy alacsony feszültségű elektromos ház, amelyet moduláris elektromos eszközök elhelyezésére és leágazó áramkörök megszervezésére terveztek az épület áramelosztó rendszerében. Belső elrendezése jellemzően szerelősíneket használ a kompatibilis mini megszakítók és egyéb moduláris védőeszközök támogatására, a kiválasztott konfigurációtól függően.
Ahelyett, hogy lehetővé tenné, hogy az egyes áramkörök szétszórva maradjanak a telepítés során, a ház a lényeges elosztóelemeket egy hozzáférhető helyen fogja össze. Ez megkönnyíti a szakképzett villanyszerelők számára az áramkörök azonosítását, az ellenőrzéseket és a karbantartást.
A Junray a PZ30 sorozatát alacsony feszültségű terminálelosztó rendszerek megoldásaként írja le, lakóházakban, irodaházakban, üzletekben és gyárakban alkalmazható. A szekrény hidegen hengerelt acéllemezt és moduláris sínkonstrukciót használ, amely a strukturált belső elrendezést kompakt külső formával ötvözi.
A projektvásárlók számára fontos megkülönböztetni a házat a teljes elektromos védelmi rendszertől. A ház a kiválasztott eszközöket tartalmazza, de az általános védelem az elektromos alkatrészek és vezetékek megfelelő specifikációjától, telepítésétől, koordinációjától és tesztelésétől függ.
Az elosztódoboz elektromos áramot kap a felfelé irányuló betáplálástól, és elosztását külön kimenő áramkörökre szervezi. A burkolatba beépített védőeszközök egyéni funkciójuknak és besorolásuknak megfelelően segítik az elektromos hibák kezelését.
Egy tipikus telepítés a következő sorrendet követi:
A tényleges elrendezés az ellátórendszertől, a csatlakoztatott terhelésektől, a vonatkozó elektromos előírásoktól és a projekt védelmi követelményeitől függ. A feszültség alá helyezés előtt szakképzett villanyszerelőnek ellenőriznie kell a teljes tervet.
A moduláris szerelési elrendezés támogatja a kompatibilis elektromos alkatrészek rendszerezett elrendezésben történő beszerelését. Leegyszerűsítheti az alkatrészek elhelyezését és cseréjét, miközben segíti a vállalkozókat egy szisztematikusabb elosztási összeállítás létrehozásában.
A kompakt burkolat hasznos lehet lakásokban, irodákban, kis üzletekben és egyéb olyan épületekben, ahol korlátozott a falfelület. A helyes méretezés továbbra is elengedhetetlen: a burkolatnak el kell fogadnia a szükséges eszközöket, a vezetékek elvezetését, a hajlítási teret és a biztonságos hozzáférést túlzsúfoltság nélkül.
A kiválasztott modelltől függően a PZ30 elosztódobozok felületre szerelhető vagy rejtett beépítésre is kaphatók. A felületre szerelt kialakítások megfelelnek olyan felújítási projekteknek, ahol nem kívánatos a meglévő falakba vágás. A rejtett kialakítások integráltabb megjelenést biztosíthatnak az új építéseknél és a tervezett belső kialakításoknál.
A Junray a hidegen hengerelt acéllemezt azonosítja a burkolat anyagaként. Az összeállítás végső tartóssága az anyagvastagságtól, a felületkezeléstől, a gyártás minőségétől, a környezeti feltételektől és a helyes beépítéstől függ. A vásárlóknak meg kell erősíteniük a burkolat pontos felépítését és kivitelét a tervezett alkalmazáshoz.
A házba a rendszerhez kiválasztott megfelelő védőelemek helyezhetők el. A tervezéstől függően ezek a következők lehetnek:
Ezek az előnyök a megfelelően meghatározott elosztódobozt a jól megtervezett kisfeszültségű elektromos berendezések hasznos részévé teszik.
A PZ30 elosztódoboz sokoldalúsága alkalmassá teszi különféle beltéri terminálelosztási alkalmazásokhoz, amikor a besorolása és felépítése megfelel a projekt követelményeinek.
Nedvességnek, korrozív anyagoknak, túlzott pornak, ütésnek vagy kültéri időjárásnak kitett helyeken a vásárlóknak ellenőrizniük kell a burkolat megkövetelt védelmét és környezetvédelmi alkalmasságát. Egy szabványos beltéri modellről nem szabad automatikusan azt feltételezni, hogy alkalmas zord körülményekre.
A PZ30 elosztódoboz vásárlása előtt a vásárlóknak át kell tekinteniük a névleges elektromos paramétereket, az áramkör kapacitását, a szerelési módot, a burkolat anyagát és a szükséges védőeszközöket. Az alábbi táblázat összefoglalja a Junray-től elérhető termékinformációkat és azokat a kulcsfontosságú tételeket, amelyeket minden egyes rendelésnél meg kell erősíteni.
| Paraméter | Elérhető információk vagy kiválasztási útmutató |
|---|---|
| Termék típusa | Kisfeszültségű sorkapocs elosztódoboz |
| Elsődleges alkalmazás | Beltéri lakossági, kereskedelmi és alkalmas ipari elosztás |
| Burkolóanyag | Hidegen hengerelt acéllemez, Junray leírása szerint |
| Belső szerelés | Moduláris sín kialakítás a kompatibilis elektromos alkatrészekhez |
| Telepítési mód | Modelltől függően felületre vagy rejtettre szerelhető |
| Áramkör kapacitása | Több konfiguráció; ellenőrizze a kívánt modellhez elérhető módokat |
| Védelmi funkciók | A kiválasztott megszakítóktól és egyéb telepített védőeszközöktől függ |
| Névleges feszültség és áram | Erősítse meg a beszállítóval a pontos modellbesorolást és a teljes összeszerelési tervet |
| Behatolás elleni védelem minősítése | Ellenőrizze az adott modell besorolását a telepítési környezethez képest |
| Tartozékok és testreszabás | Erősítse meg a mellékelt összetevőket, a kivitelt, a címkézést és a projektspecifikus követelményeket |
Fontos:A névleges feszültség, áramerősség, behatolás elleni védelem és áramköri kapacitás értékeket ellenőrizni kell a pontos termékspecifikáció és a vonatkozó helyi követelmények alapján. Ne feltételezze, hogy a sorozat minden modellje azonos minősítéssel rendelkezik.
További termékinformációkért látogasson el a Junray PZ30 Distribution Box termékoldalára, vagy fedezze fel a vállalat kisfeszültségű elosztódoboz-megoldásait.
A megfelelő burkolat kiválasztásához többre van szükség, mint a terméknév egyeztetésére. A doboznak illeszkednie kell az áramkör kialakításához, a telepítési környezethez és a projekt karbantartási igényeihez.
A burkolat kiválasztása előtt készítsen áramköri ütemtervet. Számolja össze a tervezett kimenő áramköröket, és mérlegelje, hogy szükség lehet-e további kapacitásra a jövőbeni berendezésekhez vagy épületmódosításokhoz. Ne válasszon olyan házat, amely nem hagy elegendő helyet a biztonságos vezetékezéshez és az alkatrészek elrendezéséhez.
Értékelje az építési szakaszt és a rendelkezésre álló falfelületet. A felületre szerelés egyszerűsítheti a szerelést a felújítás során, míg a rejtett szerelés alkalmas lehet a tervezett falmélyedésekkel rendelkező új épületekre. Rendelés előtt erősítse meg a szükséges méreteket és beépítési mélységet.
Ellenőrizze a tápfeszültséget, a várható terhelési áramot, a rövidzárlati feltételeket, a vezetékek méretét és a védőeszközök névleges értékét. Az áramkör védelmét össze kell hangolni a vezetékekkel és a csatlakoztatott berendezésekkel, nem pedig kizárólag a ház fizikai kapacitása szerint kell kiválasztani.
Határozza meg, hogy a telepítési terület száraz, nedves, poros, korrozív vagy mechanikai sérüléseknek van kitéve. Győződjön meg arról, hogy a burkolat védettségi besorolása, anyagai és felülete megfelel a tényleges helynek.
Megrendelés előtt kérje le a vonatkozó rajzokat, méreteket, műszaki specifikációkat, alkatrészlistákat, a vonatkozó megfelelőségi dokumentációt és az ellenőrzési információkat. A helyi tanúsítási vagy pályázati követelményekkel rendelkező projektek esetében a beszerzés előtt erősítse meg a megfelelőséget.
A gyakorlati vásárlási ellenőrző lista a következőket tartalmazza:
A helyes telepítés elengedhetetlen minden elektromos elosztó egység működéséhez. A munkát szakképzett személyzetnek kell elvégeznie a vonatkozó elektromos előírásoknak, a gyártó utasításainak és a helyszíni biztonsági eljárásoknak megfelelően.
Állítson össze egy ellenőrzési ütemtervet a telepítési feltételek, a berendezés utasításai és a vonatkozó előírások alapján. Szakképzett személyzetnek ellenőriznie kell a látható sérüléseket, túlmelegedés jeleit, laza csatlakozásokat, korróziót, szennyeződést és a csatlakoztatott terhelés változásait. A védőeszközöket a gyártói utasítások és a vonatkozó biztonsági követelmények szerint kell tesztelni.
A ház kinyitása vagy szervizelése előtt válassza le a tápellátást, alkalmazza a megfelelő lezárási eljárásokat, és ellenőrizze a feszültség hiányát. Soha ne távolítsa el a burkolatokat, és ne dolgozzon feszültség alatt álló berendezésen, kivéve, ha a feladatot kifejezetten engedélyezték és a megfelelő elektromos biztonsági eljárások szerint ellenőrzik.
Fő célja a kisfeszültségű kapocs áramelosztás megszervezése olyan moduláris elektromos alkatrészek beépítésével, amelyek az egyes elágazó áramköröket szolgálják és védik. A speciális védelmi funkciók a burkolatba beszerelt eszközöktől függenek.
Igen. Alkalmas lehet lakossági alkalmazásokhoz, például világításhoz és aljzatáramkörökhöz, ha a kiválasztott modell, az elektromos besorolások, a védőeszközök és a telepítési mód megfelel a helyi követelményeknek.
A falra szerelt modell a falra van rögzítve, így számos felújítási projektnél hasznos. A rejtett kivitelű modell egy megfelelő falmélyedésbe kerül beépítésre az integráltabb megjelenés érdekében. A választás az épület szerkezetétől, a beépítési helytől és a projekttervtől függ.
Az áramkör kapacitása típusonként és konfigurációnként változik. A vevőknek meg kell erősíteniük a rendelkezésre álló lehetőségek számát a Junray-nél, és meg kell győződniük arról, hogy a kiválasztott házban van elegendő hely a szükséges eszközök, vezetékek és a tervezett bővítések számára.
A burkolat helyet biztosít a védőeszközök felszereléséhez; nem lát el önállóan minden védelmi funkciót. Az elektromos rendszerhez megfelelő megszakítókat és egyéb szükséges eszközöket kell kiválasztani, telepíteni és megfelelően koordinálni.
Erősítse meg az áramkör kapacitását, a méreteket, a szerelési módot, a névleges elektromos paramétereket, a burkolat védettségét, az anyagot és a kivitelt, a mellékelt alkatrészeket, a vonatkozó dokumentációt és a szállítási követelményeket. Az áramköri ütemterv és a projektkörnyezet részleteinek megadása segíthet a szállítónak megfelelő konfigurációt ajánlani.
A jól megválasztott PZ30 elosztódoboz segít egy szervezett, hozzáférhető és karbantartható kisfeszültségű elosztórendszer létrehozásában. Gyakorlati értéke attól függ, hogy a szekrény konfigurációját az áramköri ütemtervhez kell igazítani, a megfelelő védőeszközöket meg kell választani, valamint a szakszerű telepítést és rendszeres ellenőrzést kell biztosítani. Lakossági fejlesztések, kereskedelmi felszerelések és megfelelő beltéri ipari projektek esetében a műszaki adatok vásárlás előtti megerősítése csökkentheti a telepítési nehézségeket és javíthatja a hosszú távú használhatóságot.
A Junray kisfeszültségű elektromos elosztó berendezéseket kínál számos terminálelosztó alkalmazáshoz. Ha PZ30 elosztódobozt vásárol egy közelgő projekthez,lépjen kapcsolatba velünkmegbeszélni a szükséges áramköri kapacitást, a szerelési konfigurációt, a műszaki specifikációkat és a beszerzési ütemtervet. Ossza meg projektkövetelményeit, hogy termékinformációkat és az alkalmazására szabott árajánlatot kapjon.
