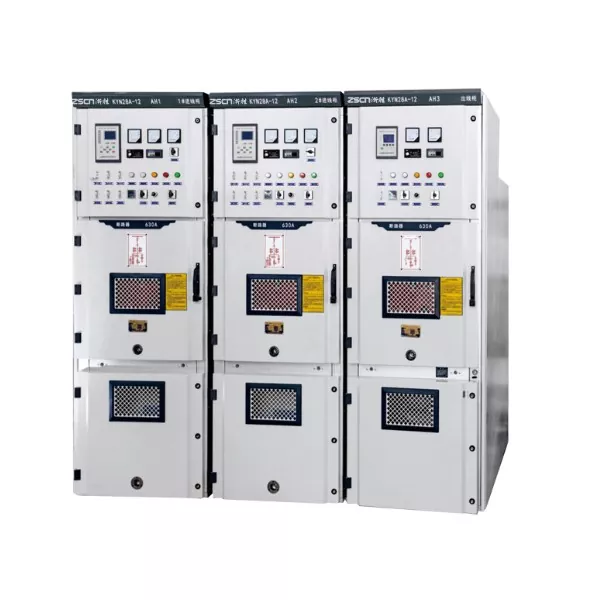

A KYN28-24 AC fémházas kapcsolóberendezés a Junray Electrical speciálisan kifejlesztett páncélozott, kihúzható fémházas kapcsolóberendezése a 20 kV-os elektromos hálózathoz. Leküzdi a hagyományos 12kV-os közepes beépítésű szekrények korlátait, amelyek nem illeszthetők a 20kV-os feszültségrendszerhez. 24 kV névleges feszültségével, mint alapparaméterrel, professzionális és megbízható beltéri háromfázisú AC 50 Hz-es áramelosztási megoldást épít ki. A berendezés közepes szerelésű kézikocsi-szerkezettel rendelkezik, a szekrénytest pedig precízen alumíniumozott cinkacél lemezekből készül. A teljes szerkezet négy független rekeszre oszlik: gyűjtősín kamra, megszakító kamra, kábelkamra és műszerkamra. Mindegyik terület fizikailag elszigetelt, így szerkezeti szempontból biztosítja a nagyfeszültségű működés stabilitását. A 20 kV-os elektromos hálózathoz dedikált áramelosztó berendezésként tervezése és gyártása teljes mértékben megfelel a nagyfeszültségű áramelosztási forgatókönyvekre vonatkozó szigorú szabványoknak. A szigetelési konfigurációtól a védelmi teljesítményen át a biztonsági reteszelésig minden a 20 kV-os rendszer követelményei szerint van testreszabva, így ez a szabványos áramelosztó berendezés 20 kV-os alállomásokhoz és nagy ipari projektekhez.
|
Névleges feszültség |
AC 24KV |
|
Névleges frekvencia |
50 Hz |
|
Névleges áram |
630A~4000A |
|
Névleges rövid idejű ellenállási áram |
31.5kA/40kA/50KA |
|
Védelmi osztály |
IP5X szerkezet |
|
Középre szerelt kihúzható szerkezet telepítési módja |
Padlón álló |
A berendezés névleges feszültsége AC 24kV, amely stabilan tudja kezelni a 20kV-os elektromos hálózat nagyfeszültségű átviteli igényét. A hagyományos 12 kV-os középső szekrényhez képest a feszültségszint megduplázódott, ami teljesen megoldja azt az alapvető problémát, hogy a hagyományos berendezések nem tudnak alkalmazkodni a 20 kV-os elektromos hálózathoz, és megfelelnek a nagyfeszültségű forgatókönyvek áramelosztási és szabályozási követelményeinek. A 24 kV-os dedikált szigetelőelemekkel és a vastagított réz gyűjtősínekkel kombinálva a szigetelési teljesítmény és az áramvezető képesség egyidejűleg javul, biztosítva a nagyfeszültségű áramkör hosszú távú biztonságos működését.
A KYN28-24 AC fémbevonatú kapcsolóberendezés szekrényének IP5X védelmi szintje van, amely felülmúlja a 12 kV-os középre szerelt szekrényeknél általánosan elfogadott IP4X szabványt. Teljesen blokkolja a por behatolását és ellenáll a környezeti nedvesség eróziójának. A teljesen zárt szekrényszerkezet a dedikált tömítőelemekkel kombinálva továbbra is megvédi a belső nagyfeszültségű alkatrészeket a külső interferencia ellen magas páratartalmú, poros ipari környezetben, kültéri alállomásokon stb., megőrizve a stabil szigetelési és vezetőképességi teljesítményt, és meghosszabbítja a berendezés élettartamát.
A névleges rövid idejű ellenállási áram három szintet fed le: 31,5 kA, 40 kA és 50 kA. Ellenáll a legnagyobb 50 kA-es rövidzárlati áramhatásnak, ami messze meghaladja a hagyományos 12 kV-os berendezések tűréshatárát. Ha egy elektromos hálózatnak rövidzárlati hibája van, gyorsan elviseli a pillanatnyi nagy áramerősséget, elkerülve a szekrény deformálódását, a szigetelés meghibásodását és egyéb problémákat, biztosítva a berendezés sértetlenségét az elektromos hálózat meghibásodása esetén, és megbízható támogatást nyújt az energiarendszer védelméhez.
Mechanikus és elektromos kettős reteszeléssel van felszerelve, amelyek öt megelőző funkciót valósítanak meg: megakadályozza a kézikocsi húzását teherrel, megakadályozza a megszakító hibás kioldását és zárását, megakadályozza a földelő kapcsoló árammal történő zárását, megakadályozza, hogy árammal lépjen be a feszültség alatt álló terekbe, és megakadályozza a megszakító bezárását, amikor a földelő kapcsoló zárva van. Ez a gyökértől kiküszöböli a helytelen működés kockázatát, és biztosítja a karbantartó személyzet biztonságát. A középre szerelt kézikocsi önállóan kivehető, és az egykörös karbantartáshoz nincs szükség a teljes rendszer leállítására, ami lehetővé teszi a folyamatos karbantartást, és alkalmas olyan helyzetekre, ahol rendkívül magas az áramellátás folytonosságának követelménye.
Egy 20kV-os hálózati alállomás törzsbemeneti és kimenő vezetékeként, mérőberendezéseként vállalja a nagyfeszültségű villamos energia fogadásának, elosztásának és szabályozásának feladatait, kielégítve az alállomás nagyfeszültségű oldalának stabil áramelosztási követelményeit.
Alkalmas nagy ipari parkok 20kV-os fő áramelosztó rendszeréhez, nagyfeszültségű tápellátást biztosít több gyár és műhely számára a parkon belül, biztosítja a folyamatos áramellátást és az ipari termelés biztonságos vezérlését.
Áramelosztás szupernagy adatközpontokhoz
A KYN28-24 AC fémbevonatú kapcsolóberendezés alkalmazható szupernagy IDC adatközpontok 20 kV-os nagyfeszültségű áramelosztására, kielégítve az adatközpontok zavartalan tápellátási követelményeit, és megbízható nagyfeszültségű tápellátást biztosít olyan magterhelésekhez, mint a szerverfürtök és a hűtőrendszerek.
20kV-os áramelosztási projekteket szolgál ki nagy infrastrukturális projektekhez, mint például repülőterek, nagysebességű vasúti csomópontok, nagy helyszínek, alkalmas a projektek építési és üzemeltetési szakaszában a nagyfeszültségű áramigények kielégítésére, biztosítva az energiarendszer stabil működését.
20 kV-os áramelosztási megoldások olyan nagyfeszültségű gyárak számára, mint az acél-, vegyi- és elektronikai gyártás, amelyek megfelelnek a nagy gyártóberendezések és nagyfeszültségű motorok tápellátási és védelmi követelményeinek.
A Junray Electrical a KYN28-24 AC fémmel zárt kapcsolóberendezések professzionális gyára és szállítója Kínában. Évek óta mélyen foglalkozunk a nagyfeszültségű áramelosztó berendezések kutatásával és gyártásával, és teljes termékkutatási, gyártási és minőségellenőrző rendszerrel rendelkezünk. A KYN28-24 termék tervezése és gyártási folyamata során a nemzetközi és hazai szabványokat követi, mint például az IEC298 és a GB3906. Az alapvető alkatrészeket az iparág kiváló minőségű márkái közül választják ki. A gyár elhagyása előtt minden eszköz szigorú teszteken esik át, például a feszültség, a szigetelés és a reteszelés ellen, hogy biztosítsák a teljesítmény megfelelőségét. Professzionális műszaki csapatunk van, amely az ügyfél 20 kV-os villamos hálózatának aktuális igényei alapján személyre szabott megoldásokat tud nyújtani. Ugyanakkor teljes körű szolgáltatást kínálunk, amely magában foglalja a telepítést és üzembe helyezést, az üzemeltetési és karbantartási oktatást, valamint az értékesítés utáni javítást.
1. A KYN28-24 közvetlenül helyettesítheti a 12 kV-os közepesen szerelt kapcsolóberendezést?
A KYN28-24 névleges feszültsége 24 kV, kifejezetten 20 kV-os elektromos hálózathoz tervezték. Szigetelési paraméterei és szekrényszerkezete egyaránt alkalmas nagyfeszültségű szintekhez. A 12 kV-os, közepesen szerelt kapcsolóberendezés csak 12 kV-os vagy az alatti elektromos hálózatokhoz használható. A feszültségszintek nem egyeznek, és nem használhatók felváltva.
2. Milyen konkrét környezeti feltételeket tud ellenállni az IP5X védettségű KYN28-24 AC fémbevonatos kapcsolóberendezés?
Az IP5X védelem teljesen megakadályozza a por bejutását, és ellenáll az alacsony nyomású vízsugarak minden irányból. Alkalmas magas páratartalmú, poros ipari műhelyekhez, kültéri alállomásokhoz, földalatti elosztó helyiségekhez stb., és nincs szükség további védőberendezésekre.
3. Milyen előnyei vannak a köztes típusú kézikocsi szerkezetnek a karbantartáshoz?
A kézikocsi önállóan kivehető. Egyetlen áramkör meghibásodása esetén csak a megfelelő kézikocsit kell kivenni karbantartás céljából, míg a többi kör tovább működik. Ez lehetővé teszi a karbantartást áramkimaradás nélkül, jelentősen csökkentve az állásidőt, és alkalmas olyan forgatókönyvekre, mint például a kórházak, adatközpontok és vasúti közlekedés, ahol az áramkimaradás nem megengedett.
4. Mekkora a névleges áramtartomány, amelyet ez a termék képes fogadni?
A berendezés névleges árama 630A-tól 4000A-ig terjed. Kiválaszthatja a megfelelő áramspecifikációt az ügyfél terhelési igényeinek megfelelően, kielégítve a különböző áramigényeket a kis áramelosztástól a nagy ipari projektekig.
Ez a projekt egy új, 20 kV-os nagyfeszültségű áramelosztó rendszer kiépítését foglalja magában egy új anyagokra specializálódott nagyipari gyártóbázis számára. A létesítményben nagy teherbírású gyártósorok találhatók, amelyek nagyméretű aprító-, őrlő- és szárítóberendezéseket tartalmaznak, amelyeket változó frekvenciájú hajtások (VFD) hajtanak meg, és nagy terhelésű és lökésterheléses működési feltételeket teremtenek. A regionális hálózat 20 kV-os elosztási szabványt használ (eltérve a hagyományos 10 kV-tól); Az eredetileg a 12 kV-os osztályba tervezett berendezések nem voltak elegendő feszültségtűrő képességgel és szigetelési ráhagyással, nem feleltek meg a rendszer túlfeszültség-védelmi és biztonságos működési követelményeinek.
A 20 kV-os feszültségszinthez való alkalmazkodás, a rendszer szigetelésének javítása, valamint az ipari por és túlfeszültség elleni védelem érdekében a projekt KYN28-24 fémborítású, kihúzható nagyfeszültségű kapcsolóberendezéseket használ az alállomás egész területén. Ezek az egységek a fő bejövő vezetékek, a buszcsatlakozások, az áramelosztók és a transzformátorvédelem alapvető berendezéseiként szolgálnak, biztosítva a folyamatos nagy igénybevételű termelést az egész létesítményben.
Feszültségszint eltérés: A regionális hálózat 20 kV-on működik; A szabványos KYN28-12 szekrények nem rendelkeznek a szükséges feszültségállósággal, ami dielektromos meghibásodást és áttörést jelent, ezért szigorúan alkalmatlanok.
Gyakori ipari túlfeszültség: A nagy motorok gyakori indítása/leállítása és a VFD-k kapcsolása magas üzemi túlfeszültséget generál, ami kivételes szigetelési ráhagyást igényel.
Kíméletlen helyszíni környezet: A gyártóműhelyek magas porszintje és a jelentős napi hőmérséklet-ingadozások miatt a szabványos szekrények hajlamosak a por felhalmozódására, a felület követésére és a szigetelés felgyorsult öregedésére.
Magas megbízhatósági követelmények: A gyártósorok folyamatosan (24/7) működnek anélkül, hogy lehetővé tennék a széles körű áramkimaradásokat; a kihúzható kialakítás elengedhetetlen a gyors karbantartáshoz és alkatrészcseréhez.
Nagy pontosságú relévédelem: A nagy teherbírású berendezések szigorú követelményeket támasztanak a rövidzárlat elleni védelemmel, a túlterhelés elleni védelemmel és a pillanatnyi kioldási műveletek érzékenységével kapcsolatban.
A 20kV-os hálózati szabványoknak és a nagy igénybevételű ipari üzemi feltételeknek megfelelően a nagyfeszültségű elosztó helyiség egységesen KYN28-24 fémburkolatú, kihúzható kapcsolóberendezéssel van felszerelve. Az egységek vákuum-megszakítókkal, intelligens mikroprocesszor-alapú védelmi relékkel, elektromos működési mechanizmusokkal és független nyomáscsökkentő csatornákkal rendelkeznek, amelyek megfelelnek a szigorú szigetelési, feszültségállósági és biztonsági követelményeknek. A legfontosabb berendezések specifikációi
Modell: KYN28-24 páncélozott, cserélhető, váltóáramú, fémmel zárt kapcsolóberendezés
Névleges feszültség: 24 kV (kompatibilis a 20 kV-os elosztórendszerekkel)
Névleges szigetelési szint: Teljesítmény-frekvencia-ellenállási feszültség 65 kV; villámimpulzus-álló feszültség 125kV; szigetelési ráhagyása lényegesen magasabb, mint a 12kV kapcsolóberendezés
Névleges áram: 1250A/1600A
Rövid idejű ellenállási áram: 25 kA/4s
Szekrény felépítése: Fémborítású, teljesen zárt, négy egymástól függetlenül elválasztott rekesszel (sín, megszakító, kábel és műszerrekesz)
Üzemmód: Kivehető teherautó típusú; három pozíciót tartalmaz: szerviz, teszt és izolált
Biztonsági jellemzők: Kettős mechanikus és elektromos reteszelés; "Öt-megelőző" reteszelő rendszer a működési hibák megelőzésére; független nyomáscsökkentő csatornák
Védettségi besorolás: IP4X (por- és idegentárgy-álló); zord ipari környezetre is alkalmas
Magas szigetelés 20 kV-os hálózatokhoz: A 24 kV-os nagy ellenállási feszültség megoldja a túlfeszültséggel és az elégtelen szigeteléssel kapcsolatos problémákat a 20 kV-os rendszerekben, hatékonyan megelőzve a villanás- és leállási baleseteket.
Biztonságos, egymástól függetlenül elválasztott szerkezet: A funkcionális rekeszek teljesen elkülönítettek; az egyetlen áramkörben lévő hiba nem terjed át a gyűjtősínre vagy a szomszédos szekrényekre, így a hiba hatóköre szabályozható marad.
Gyors teherautó csere: A megszakítós teherautó kivehető és tartalékra cserélhető; a sürgősségi javítások nem igényelnek hosszan tartó áramszünetet, biztosítva a gyártósor folyamatos működését.
Átfogó „öt-megelőző” reteszelés: Hatékonyan megelőzi a kritikus elektromos baleseteket, mint például a helytelen nyitás/zárás, zárás bekapcsolt földelő kapcsoló mellett, vagy az ajtó kinyitása feszültség alatt, magas biztonságot garantálva az üzemeltetés és a karbantartás során.
Alkalmas poros ipari körülményekhez: A teljesen zárt szekrényszerkezet hatékonyan ellenáll a pornak és a páralecsapódásnak, miközben megakadályozza a szigetelés elöregedését, biztosítva a stabil, hosszú távú működést.
Stabil és megbízható szigetelés: A 24 kV-os nagy feszültségállóságú kialakítás tökéletesen illeszkedik az üzem 20 kV-os hálózatához és ipari kapcsolási túlfeszültségeihez; az üzembe helyezés óta nem történt áttörés, meghibásodás vagy szigetelési hiba.
Erős hibaleválasztó képesség: A független rekesz szerkezet teljesen megakadályozza a hiba továbbterjedését; A védelmi műveletek pontosak, nem fordul elő nem kívánt kioldás vagy meghibásodás. Jelentősen megnövelt karbantartási hatékonyság: Kihúzható teherautó-típusú kialakítással rendelkezik, amely lehetővé teszi a gyors csere egységgel, ami több mint 80%-kal csökkenti a karbantartási állásidőt.
A berendezés meghosszabbított élettartama: A porálló, nedvességálló és öregedésálló konstrukció biztosítja a zord ipari környezetben való megfelelőséget, és rendkívül alacsony meghibásodási arányt eredményez.
Támogatja a folyamatos nagy igénybevételű gyártást: Megbízhatóan kezeli a nagy hatású, nagy teljesítményű, változó frekvenciájú (VFD) berendezések terheit az egész létesítményben, biztosítva a 24 órás megszakítás nélküli tápellátást a gyártáshoz.
A KYN28-24 nagyfeszültségű kapcsolóberendezés egy prémium modell, amelyet kifejezetten 20 kV-os áramelosztó rendszerekhez, nagy igénybevételű ipari telephelyekhez és nagy túlfeszültségű üzemi körülményekhez terveztek. A szabványos 12 kV-os kapcsolóberendezésekkel összehasonlítva kiváló szigetelési ráhagyást, nagyobb feszültségállóságot, robusztus túlfeszültség-ellenállást, átfogó biztonsági reteszelést és könnyű karbantartást kínál. Hatékonyan oldja meg a 20 kV-os ipari projektekkel kapcsolatos kritikus problémákat – például a feszültségszint eltéréseket, az elégtelen szigetelést és a magas meghibásodási arányokat –, így a 20 kV-os elosztórendszerek előnyben részesített szabványává válik olyan ágazatokban, mint az új anyagok, vegyipar, bányászat és nagyméretű ipari parkok.
