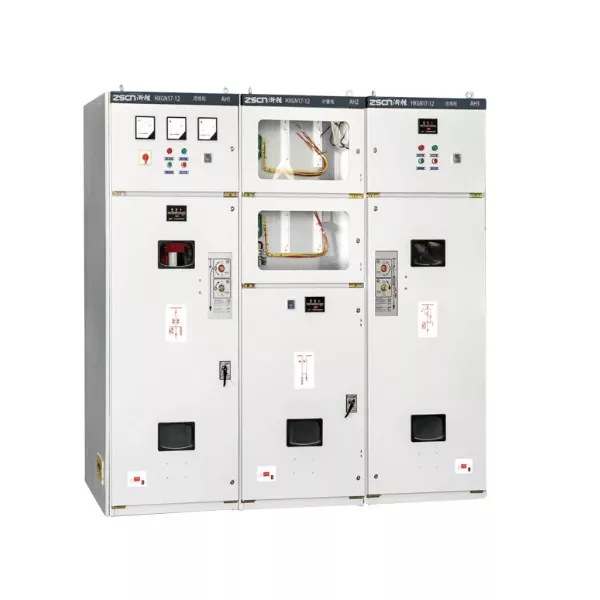

HXGN17-12 fémbevonatú gyűrűs főegység

Sok kis 10 kV-os gyűrűs hálózati elosztási forgatókönyv esetén a berendezések megbízhatósága rendkívül megköveteli. A hagyományos HXGN gyűrűs hálózati szekrények teljesítménye azonban nem kielégítő, és működési stabilitásuk gyenge, ami megnehezíti az ilyen forgatókönyvek tápellátási követelményeinek teljesítését. Bizonyos esetekben gyűrűs hálózati szekrényeket kell beépíteni a dobozos alállomásokba. A közönséges gyűrűs hálózati szekrények túl nagy méretűek és rossz alkalmazkodóképességűek, ami lehetetlenné teszi a rugalmas telepítést. A HXGN17-12 fémbevonatú gyűrűs főegység pontosan kezeli ezt a fájdalompontot. A hagyományos HXGN-re alapozva a megbízhatóságot, a kompaktságot és az alkalmazkodóképességet figyelembe véve átfogó fejlesztésen esett át, és exkluzív továbbfejlesztett megoldássá vált a csúcskategóriás kis 10 kV-os gyűrűs hálózati elosztáshoz.

Három fő frissítés

A HXGN17-12 fémmel zárt gyűrűs főegység a hagyományos HXGN továbbfejlesztett változata. Mindegyik előnyt úgy optimalizáltuk, hogy megfeleljen a kisgyűrűs hálózati energiaelosztás alapvető követelményeinek.

Továbbfejlesztett szerkezet, stabilabb és megbízhatóbb működés: A hagyományos HXGN gyűrűs hálózati szekrényhez képest továbbfejlesztett dobozszerkezettel a szerkezeti kialakítás ésszerűbb, a belső alkatrészek elrendezése optimalizált, csökkentve a működési kockázatokat, jelentősen csökken a meghibásodási arány, nincs szükség gyakori karbantartásra, tökéletesen alkalmazkodik a kis 10 kV-os gyűrűs hálózatok magas megbízhatósági követelményeihez, biztosítva a hosszú távú tápellátást.

SF6 terheléskapcsoló, kiváló ívoltási teljesítmény: Kiforrott SF6 terheléskapcsolóval felszerelt, szigetelő és ívoltó közegként SF6 gázt használva az ívoltási képesség messze meghaladja a hagyományos vákuumkapcsolókét, gyors szakadási sebességgel, kis ívenergiával, enyhe érintkezési erózióval, megbízhatóbb működéssel, jobban kielégíti a kis hálózatok hosszú távú elosztási és gyűrűs igényeit is. karbantartásmentes, csökkentve a későbbi üzemeltetési és karbantartási költségeket.

Öt-megelőző reteszvédelem, biztonságosabb működés: Dedikált öt-megelőző reteszelő berendezéssel felszerelt, szigorúan betartva az „öt-megelőző” biztonsági követelményeket, teljes mértékben megakadályozva az olyan helytelen működéseket, mint a terheléses működés, a feszültség alatt álló részekkel való véletlen érintkezés, stb., nemcsak a karbantartó személyzet személyes biztonságát garantálja, hanem elkerüli a hibás működésből eredő berendezés-meghibásodásokat és áramkimaradásokat is, átfogóan magas feszültségű biztonsági gátat építve.

Műszaki előírások

Az alkalmazási forgatókönyvek különféle csúcskategóriás kisméretű, 10 kV-os gyűrűs hálózati áramelosztó rendszereket fednek le.

A nagy megbízhatóságnak, kompakt méretnek és széleskörű alkalmazkodóképességnek köszönhetően a HXGN17-12 fémmel zárt gyűrűs főegységet széles körben használják különféle kisléptékű, 10 kV-os gyűrűs hálózati áramelosztási forgatókönyvekben, magas megbízhatósági követelményekkel. Rugalmasan beépíthető dobozos alállomásokba is, és rendkívül erős alkalmazkodóképességgel rendelkezik. Lakóterületi áramelosztási forgatókönyvekben 10kV-os gyűrűs hálózati áramelosztásra alkalmas magas megbízhatósági követelményeket támasztó lakóterületeken, biztosítva a lakosság stabil villamosenergia-ellátását. Kis gyári forgatókönyvekben alkalmas kis gyárak 10 kV-os gyűrűs hálózati áramelosztására, kielégítve a termelés stabil tápellátási követelményeit. Kis alállomási forgatókönyvekben alkalmas kis 10 kV-os alállomások 10 kV-os gyűrűs hálózati áramelosztására, stabil működéssel és kényelmes karbantartással. Kis infrastrukturális projektek esetén alkalmas kis infrastrukturális projektek 10 kV-os gyűrűs hálózati áramelosztására, mivel tartós, megbízható és rendkívül alkalmazkodóképes.

Minőségbiztosítás

A Junray Electrical, mint professzionális gyártó, szállító és gyár Kínában, szigorúan követi a HXGN17-12 gyűrűs főegység nemzeti szabványát. Minden HXGN17-12 fémbevonatú gyűrűs főegység szigorú szerkezeti vizsgálaton, feszültségállósági teszten és reteszelési teszten esik át a stabil és biztonságos működés és a minőség garantálása érdekében. Egységek testreszabását és funkciók testreszabását kínáljuk. Az ügyfél kisméretű 10 kV-os gyűrűs hálózati elosztási terve alapján egyedi igényeket kielégítő exkluzív szekrényt tudunk kialakítani. Legyen szó projekt ajánlattételről vagy műszaki átvételről, sikeresen teljesíthető. Az eljárás kiforrott és tartós, így a beszerzés kényelmesebb, a használat pedig megnyugtatóbb.

Projekt áttekintése

Ez a projekt egy ipari parkon belüli kis- és középvállalkozások (kkv-k) klaszterének 10 kV-os áramelosztó rendszerének korszerűsítését és felújítását foglalja magában. A park több szabványos gyárépületből, K+F műhelyekből és kapcsolódó közműterhelésből áll; az elektromos terhelés számos elágazó áramkör között oszlik el, ami többszegmenses gyűrűs hálózati tápellátást tesz szükségessé. A meglévő elöregedett kapcsolóberendezések a szigetelés romlásától, a kezdetleges szerkezeti kialakítástól, a megbízható "öt-megelőző" reteszelő mechanizmusok hiányától, valamint a rugalmas gyűrűs-hálózati összekapcsolás megkönnyítésétől szenvedtek. Ezek a problémák kiterjedt áramkimaradásokat okoztak a karbantartás során, és alacsony volt az ellátás megbízhatósága, ami súlyosan befolyásolta a vállalkozások normál termelési működését.

A projekt magában foglalja az összes nagyfeszültségű elosztó kapcsolóberendezés cseréjét HXGN17-12 beltéri fémzáras gyűrűs főegységekre (RMU). Ezek az egységek kezelik a 10 kV-os bejövő vezetékeket, a szakaszos összekapcsolást, a terheléselágazást és a dobozos alállomások terminálellátását. Ez a beállítás megbízható elosztóhálózati struktúrát hoz létre, amely több szegmensből és összekapcsolásból áll, és így megfelel a park kapacitásbővítési, karbantartási elkülönítési és non-stop energiaátviteli követelményeinek.

Felújítás előtti problémák

Az elöregedő kapcsolóberendezésekkel kapcsolatos jelentős biztonsági kockázatok: A régebbi fix típusú szekrényekből hiányzott az átfogó "öt-megelőző" reteszelés, ami miatt hajlamosak voltak működési hibákra; a szigetelés leromlása és a por felgyülemlése nyomkövetéshez és felvillanáshoz vezetett, ami zivatarok során kioldásokat okozott.

Képtelenség rugalmas gyűrűs hálózati tápellátás biztosítására: A meglévő berendezésekből hiányoztak a megbízható összekapcsolási és szekcionálási képességek; meghibásodások teljes vonalleállást tettek szükségessé, ami jelentős termelési veszteséget okozott a park vállalkozásai számára.

Körbővítési nehézségek: A régi szekrények fix szerkezete megakadályozta az új leágazó áramkörök beépítését, nem tudta kielégíteni a parkba belépő új vállalkozások megnövekedett teljesítményigényét.

Nehézkes karbantartás és üzemeltetés: A független funkcionális rekeszek hiánya miatt a karbantartás nagymértékű áramszüneteket igényelt, ami magas működési kockázatot és alacsony sürgősségi javítási hatékonyságot eredményezett.

Alacsony védelmi fokozat: Az összetett környezet és a gyárépületeket körülvevő magas porszint miatt a szabványos szekrények gyenge por- és nedvességállóságot mutattak, ami a berendezések meghibásodásának magas arányát eredményezte.

Berendezés konfigurációs terv

Az ipari park elosztási jellemzőinek – különösen a több elágazás, a gyűrűs hálózatok összekapcsolásának és a gyakori kapacitásbővítés – megoldására a projekt HXGN17-12 doboz típusú fémmel zárt gyűrűs főegységeket (RMU) alkalmaz a középfeszültségű elosztó rendszerhez. Ezek az egységek vákuumterhelés-megszakító kapcsolót alkalmaznak, amely megbízható gyűrűhálózati, szakaszolási és terminálvédelmi funkciókat biztosít. A legfontosabb berendezések specifikációi

Típus: HXGN17-12 beltéri középfeszültségű fém gyűrűs főegység (RMU)

Névleges feszültség: 12kV (10kV-os elosztó hálózatokhoz alkalmas)

Névleges áram: 630A

Törőelem: Vákuumos terheléskapcsoló áramkorlátozó biztosítékvédelemmel kombinálva

Szekrény felépítése: Fém zárt; független gyűjtősín- és kábelrekeszek; beépített nyomáscsökkentő csatorna

Védettség: IP4X (por- és nedvességálló; alkalmas összetett ipari környezetekhez)

Biztonsági jellemzők: Átfogó "Öt-megelőző" mechanikus/elektromos reteszelések, éles vonal jelzés, hibajelzés és földelési reteszelés

Üzemmódok: Támogatja a gyűrűs hálózati összekapcsolást, a szekcionált tápegységet, a terminálelosztást és a kettős tápellátást

Építési és alkalmazási jellemzők

Erős gyűrűs hálózati képesség és rugalmas tápegység: Lehetővé teszi a több szakaszból álló "karakterláncú" (kéz a kézben) hálózatok rugalmas konfigurálását; Az egy szakaszon lévő hibák elkülöníthetők és az áramellátás átirányíthatók, jelentősen csökkentve az áramkimaradások terjedelmét.

Stabil vákuumos ívoltási teljesítmény: Vákuumos terheléskapcsolókat használ, amelyek erős ívoltási képességet, éghetetlenséget és karbantartásmentes működést kínálnak; kiküszöböli az SF6 kapcsolóberendezésekkel kapcsolatos gázszivárgási kockázatokat, biztosítva a környezet biztonságát.

Ipari környezetre alkalmas tartós szerkezet: Teljesen zárt fémszekrény magas védelmi besorolással; hatékonyan ellenáll a gyári pornak, valamint a hőmérséklet és páratartalom ingadozásának, így biztosítja a szigetelés hosszú távú stabilitását.

Kényelmes kapacitásbővítés: A szekrények rugalmasan egymás mellé illeszthetők; Az ipari parkon belüli jövőbeni terhelésnövekedés közvetlen bővítéssel kibővíthető, anélkül, hogy teljes rendszerfelújításra lenne szükség.

Átfogó „Öt-megelőző” biztonsági reteszelések: Teljesen kiküszöböli a kritikus elektromos baleseteket, mint például a terhelés alatti kapcsolást, az ajtók nyitását feszültség alatt vagy a véletlen földelést, így biztosítva a magas biztonságot az üzemeltetés és a karbantartás során.

Működési teljesítmény

Jelentősen javult a tápegység megbízhatósága: Lehetővé teszi a szakaszos leválasztást és a hibaátirányítást; karbantartás vagy hibák már nem igényelnek teljes vonalleállást, biztosítva a folyamatos termelést a parkon belüli vállalkozások számára.

Stabil, hibamentes működés: A vákuumos ívoltás a teljesen zárt szerkezettel kombinálva megakadályozza a kúszást, a felvillanást és a nedvességgel összefüggő meghibásodásokat, ami egész évben nulla rendellenes kioldást eredményez.

Precíz és megbízható hibaelhárítás: A kombinált biztosíték és terheléskapcsoló védelem biztosítja a rövidzárlati hibák gyors elhárítását a transzformátorokban és a leágazó vezetékekben, megóvva a későbbi berendezéseket.

Biztonságos és kényelmes O&M: Átfogó „Öt-megelőző” funkciókkal és világos szerkezeti elrendezéssel; A hibahelyek könnyen azonosíthatók, jelentősen növelve a karbantartási hatékonyságot és drasztikusan csökkentve az üzemeltetési kockázatokat. Megfelel a hosszú távú kapacitásbővítési igényeknek: A szekrény bővíthető szerkezettel rendelkezik, amely lehetővé teszi a jövőbeni üzleti vonzerőt és az ipari parkon belüli terhelés növekedését, bőséges kapacitással az áramelosztásra.

Eset összefoglalója

A HXGN17-12 egy vákuum típusú gyűrűs főegység (RMU), amelyet kifejezetten ipari parkok, ipari klaszterek, gyári áramelosztó helyiségek és városi elosztóhálózatok korszerűsítésére terveztek. Ellentétben az XGN15-12-vel (amely SF6 gázszigetelést használ), ez a modell vákuumíves oltást alkalmaz, kiküszöböli a gázszivárgás kockázatát, valamint környezetbarát és karbantartást nem igényel. A KYN28 sorozatú fémburkolatú kapcsolóberendezésekkel összehasonlítva alacsonyabb költségeket, kisebb helyigényt és kiváló alkalmazkodóképességet kínál a gyűrűs hálózati konfigurációkhoz, így optimális, költséghatékony választás a nagy megbízhatóságú gyűrűs hálózati elosztórendszerekhez, amelyek több áramkört és szekcionálási képességet igényelnek az ipari zónákban.
