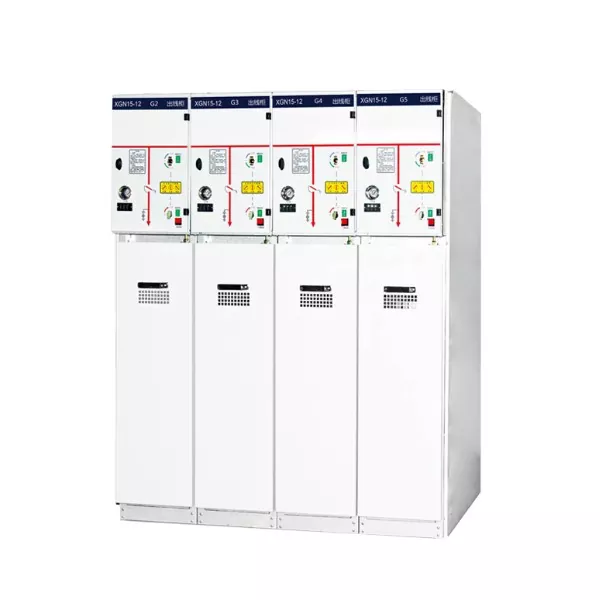

XGN15-12 gázszigetelt gyűrűs főkapcsolókészülék

Sok lakóövezetben, kis gyárban és kis alállomáson az elosztó helyiségek helye rendkívül korlátozott. A hagyományos gyűrűs hálózati szekrények túl nagy méretűek, és beépítésük más berendezések számára is szűkíti a helyet, lehetetlenné téve a megfelelő telepítést. Ezenkívül a kihúzható gyűrűs főegység drága, és rendkívül alacsony költségű teljesítményt nyújt kis gyűrűs hálózati elosztási forgatókönyvekhez, ami költségpazarlást eredményez. Az XGN15-12 gázszigetelt gyűrűs főkapcsolókészüléket kifejezetten ehhez az ultra-kicsi, 10 kV-os gyűrűs hálózati elosztási forgatókönyvhöz tervezték. Rendkívül zsúfolt kialakításával, megbízható teljesítményével és megfizethető árával precízen megoldja a "nincs hely és a magas költségek" alapvető fájdalompontjait, lehetővé téve az ultra-kis elosztó helyiségek számára a stabil és biztonságos gyűrűhálózati elosztást.

Műszaki előírások

A termék alapvető előnyei

Az XGN15-12 gázszigetelt gyűrűs főkapcsolóberendezés egyesíti a kompaktságot, a megbízhatóságot és a gazdaságosságot, és mindegyik szempont hatékonyan kezeli a gyakorlati problémákat.

Az SF6 terheléskapcsolókkal szerelve stabilabban és megbízhatóbban működik: A mag SF6 terheléskapcsolókat használ, az SF6 gáz pedig szigetelő és ívoltó közegként szolgál. Az ívoltási képesség meghaladja a hagyományos vákuumkapcsolókét, a szigetelési teljesítmény pedig kiváló. Működés közben a meghibásodási arány rendkívül alacsony, nem igényel gyakori karbantartást. Tökéletesen megfelel a 10 kV-os gyűrűs hálózati elosztási forgatókönyvnek, és 20 éves karbantartásmentes karakterisztikával is rendelkezik, amely jelentősen csökkenti a későbbi karbantartási költségeket, és megkönnyíti a vásárlók használatát.

Ultrakompakt kialakítás, 30%-kal csökkenti a helyigényt: A doboz típusú fix gyűrűs hálózati struktúrát alkalmazva a kialakítást úgy optimalizálták, hogy a szekrény a lehető legkompaktabb legyen. A térfogat 30%-kal kisebb, mint a hagyományos XGN66 gyűrűs hálózati szekrényé. A szerkezet kompakt a teljesítmény feláldozása nélkül. Még egy kis helyszűke ultrakis elosztó helyiségben is könnyen elhelyezhető anélkül, hogy az elosztó helyiséget módosítani kellene, ami jelentősen megtakarítja az alapterületet és megoldja azt az alapvető problémát, hogy "nincs elég hely" a hagyományos gyűrűs hálózati szekrényekhez.

Gyűrűs hálózat-specifikus felépítés, stabil, megszakítás nélküli tápellátás: Professzionális gyűrűs hálózati felépítéssel tökéletesen illeszkedik a 10kV-os gyűrűs hálózati elosztó rendszerhez. Kétirányú tápellátást érhet el. Ha az egyik áramkör meghibásodik, automatikusan át tud váltani egy másik áramkörre, hatékonyan elkerülve az áramkimaradásokat, és biztosítva a normál áramellátást olyan forgatókönyvekben, mint például a lakóterületek és a kis gyárak. Különösen alkalmas kis léptékű forgatókönyvekhez, amelyek alapvető követelményei vannak az áramellátás folytonosságára vonatkozóan.

Magas költséghatékony választás, közvetlenül 50%-kal csökkentett költség: A KYN28 kapcsolószekrényhez képest az ár közvetlenül 50%-kal csökken. Kiküszöböli a redundáns funkciókat, és a kisgyűrűs hálózati elosztás alapvető követelményeire összpontosít. Anélkül, hogy nagy összeget költene komplex berendezésekre, stabil és megbízható gyűrűs hálózati elosztási megoldást kaphat alacsonyabb költséggel, jelentősen csökkenti a beszerzési költségvetést és javítja a projekt költséghatékonyságát.

Professzionális minőségi garancia

A Junray Electrical, mint professzionális kínai gyártó, szállító és gyár, évek óta mélyen foglalkozik az elosztó berendezések kutatásával és gyártásával. Szigorúan követi az olyan nemzetközi és hazai szabványokat, mint az IEC 62271-200 és a GB/T 3906. Minden XGN15-12 gázszigetelt gyűrűs főkapcsolókészülék szigorú feszültségállósági és szigetelési teszteken esett át, biztosítva a kiváló minőséget. Szabványos egységkialakítást alkalmazunk, a szekrény pedig precízen kiváló minőségű acéllemezekből készül. Nagy mechanikai szilárdságú, IP3X védelmi szinttel rendelkezik, amely hatékonyan megakadályozza a por bejutását és védi a belső nagyfeszültségű alkatrészeket. A hibás működés elkerülése és a karbantartó személyzet biztonsága érdekében mechanikus öt-megelőző reteszekkel van felszerelve. Az előregyártott szilikongumi szigetelésű kábelkapcsok belső használata kényelmessé teszi a beépítést, a karbantartás során pedig gyorsan szétszedhetők és helyreállíthatók, tovább alkalmazkodva a kis méretű forgatókönyvek használati követelményeihez.

Univerzális jelenetadaptáció

Az XGN15-12 gázszigetelt gyűrűs főkapcsolókészülék széles körben kompatibilis a különféle ultra-kicsi 10 kV-os gyűrűs hálózati elosztási forgatókönyvekkel, pontosan illeszkedve a különböző forgatókönyvek teljesítményigényeihez, további módosítások nélkül, és közvetlenül üzembe helyezhető.

Lakóterületi elosztási forgatókönyvekhez kompatibilis a lakott területek ultra-kis elosztóhelyiségeivel, 10 kV-os gyűrűs hálózati elosztásra, kis mérettel és foglaltság nélkül, biztosítva a lakók stabil áramellátását;

Kis gyárak számára kompatibilis a kis gyárak 10 kV-os gyűrűs hálózati elosztásával, stabil terhelésekkel és alacsony meghibásodási arányokkal, kielégíti a gyár termelési teljesítményigényét, miközben megtakarítja az elosztó helyiség helyét;

Kis alállomások esetén kompatibilis a kis 10 kV-os alállomások ultra-kis tápellátási követelményeivel, stabil gyűrűs hálózati tápellátással és csökkentett üzemeltetési és karbantartási költségekkel;

Kis infrastrukturális projektek esetén kompatibilis a 10 kV-os gyűrűs hálózati elosztással kis infrastrukturális projektekhez, kényelmes telepítéssel, tartós és hosszú élettartamú, biztosítva az infrastrukturális projektek zökkenőmentes előrehaladását.

Velünk kapcsolatban

A Junray Electrical teljes kutatás-fejlesztési, gyártási és minőségellenőrző rendszerrel rendelkezik. Az alapvető alkatrészeket kiváló minőségű márkák közül választják ki. Minden XGN15-12 gázszigetelt gyűrűs főkapcsolókészülék szigorú tesztelésen esik át a gyár elhagyása előtt, így biztosítva, hogy a teljesítmény megfelel-e a szabványoknak, és zökkenőmentesen átmegy a projekt elfogadásán. Ez a termék kifejezetten az ultra-kis forgatókönyvekhez lett kialakítva, kisebb mérettel és magasabb költséghatékonysággal. A hasonló termékekhez képest jobban alkalmas ultra-kis elosztó helyiségekre. Átfogó értékesítés előtti kiválasztási útmutatást és értékesítés utáni karbantartási szolgáltatásokat nyújtunk. Személyre szabott adaptációs javaslatokat tudunk adni az ügyfél forgatókönyvének aktuális igényei alapján, valamint professzionális szerelési és üzembe helyezési útmutatást adunk, ami gondtalanabbá teszi a vásárlási folyamatot és megnyugtatóbbá a használatot, valamint segíti az ügyfeleket a költségek csökkentésében és az elosztás hatékonyságának javításában.

Azonnali vásárlás

Az ultra-kis 10 kV-os gyűrűs hálózati elosztási forgatókönyvek esetében a megfelelő berendezés kiválasztása nemcsak a "nincs elég hely" problémáját oldja meg, hanem költségmegtakarítást és stabil tápellátást is biztosít. A Junray Electrical választása garantálja a minőséget, megfizethetőbb árakat és precízebb kompatibilitást biztosít, tökéletesen kezelve a nagy méretű és magas költségekkel járó hagyományos gyűrűs hálózati szekrények fájdalmait. Ne habozzon. Azonnal lépjen kapcsolatba velünk, hogy biztosítsa ezt a kiváló választást az ultra-kis gyűrűs hálózati áramelosztó berendezésekhez. Ez lehetővé teszi a stabil, biztonságos és hatékony gyűrűs hálózati tápellátást egy rendkívül kis erőtérben, jelentősen csökkentve a beszerzési és üzemeltetési költségeket!

Kereskedelmi projekt Dakkában, Bangladesben

Projekt áttekintése

·A projekt neve: Áramelosztási projekt egy dakkai kereskedelmi központ számára

·Helyszín: Dhaka, Banglades

·Befejezés dátuma: 2026. február

·Projekt léptéke: 10kV-os elosztó alállomás kereskedelmi központhoz; Teljes kapacitása 8000 kVA

Használt termékek

· Modell: XGN15-12 gyűrűs főegység (RMU)

·Mennyiség: 12 db

·Konfiguráció: Kiváló minőségű háztartási alkatrészek; CE minősítéssel

·Tanúsítvány: CE minősítéssel

· Különleges követelmények: Alkalmas magas hőmérsékletű, magas páratartalmú környezetekhez; korrózióálló

Megoldás

A bangladesi Dhaka trópusi klímáját magas hőmérséklet és páratartalom jellemzi, és az ügyfél korlátozott költségvetéssel rendelkezett. Testreszabott XGN15-12 megoldást kínáltunk:

1. Alkalmazkodás a trópusi környezethez

·A házak korrózióálló porszórt bevonattal és kétrétegű bevonatrendszerrel rendelkeznek, hogy ellenálljanak a magas hőnek és páratartalomnak.

·Minden belső fém alkatrész horganyzott a rozsda és korrózió megelőzésére.

· Kondenzációgátló fűtőberendezésekkel és hőmérséklet-szabályozott ventilátorokkal van felszerelve, hogy megakadályozzák a páralecsapódást a párás környezetben.

·Minden alkatrész széles hőmérsékleti besorolású, hogy megbízható működést biztosítson magas hőmérsékletű körülmények között.

2. Költséghatékony megoldás

· Kiváló minőségű hazai márkájú alkatrészeket használ, megbízható teljesítményt kínálva versenyképes áron.

·Az európai márkák ára több mint 60%-kal alacsonyabb, ami jelentősen csökkenti a projekt költségeit.

·CE tanúsítvánnyal rendelkezik, megfelel a nemzetközi szabványoknak és biztosítja a minőséget.

· Kiforrott technológiával rendelkezik, globális alkalmazási tapasztalattal.

3. Szerviztámogatás

· Átfogó műszaki dokumentáció angol nyelven.

·Távoli műszaki támogatás és üzembe helyezési útmutató áll rendelkezésre.

·Angol nyelvű operatív oktatás biztosított.

·A szállítmányhoz mellékelt általános pótalkatrészek a kényelmes helyszíni csere érdekében.

Ügyfél-visszajelzés

"Dhakában nagyon meleg és párás az éghajlat, ezért aggódtunk a kapcsolóberendezések tartóssága miatt. A Junray XGN15-12 RMU-i már 3 hónapja működnek, és tökéletesen teljesítenek – nincs túlmelegedés, nincs korróziós probléma. Az ára is nagyon versenyképes, sokkal alacsonyabb az európai márkáknál, de a CE minőséggel is elégedettek vagyunk.

— Villamosmérnök, Banglades Kereskedelmi Ingatlan Vállalat

Felújítási projekt áttekintése

Ez a projekt egy új, 10 kV-os áramelosztó rendszer kiépítését foglalja magában egy városfejlesztési projekthez, amely sokemeletes lakóépületeket, utcaszintű kereskedelmi egységeket, mélygarázst és támogató közösségi létesítményeket foglal magában; nagy sűrűségű városi lakossági terhelést szolgál ki. A területet korábban elöregedett felsővezetékek látták el egyforrású radiális konfigurációban, ami rossz megbízhatóságot, magas meghibásodási arányt és a hibakapcsolási képességek hiányát eredményezte – ami elmarad a modern lakossági áramellátási szabványoktól.

A projekt egy új, önálló nagyfeszültségű elosztó alállomás megépítését jelenti, XGN15-12 fix típusú SF6 gyűrűs főegységekkel (RMU). Ez egy „kéz a kézben” (hurok) tápegység-struktúrát hoz létre, amely lehetővé teszi a kétforrású biztonsági mentést, a szakaszos leválasztást, a terheléselosztást és a terminálvédelmet, ezáltal megfelel a nagy megbízhatóság, a karbantartásmentes működés és a kompakt berendezéstervezés követelményeinek.

Felújítás előtti problémák

Alacsony ellátási megbízhatóság: Az egyforrású ellátás az elöregedő vezetékeken keresztül azt jelentette, hogy bármely vezetékhiba vagy karbantartás teljes területi áramszünetet igényelt, ami gyakori lakossági panaszokhoz vezetett.

Elöregedő berendezések és biztonsági veszélyek: A régi kapcsolóberendezések szigetelésromlást és gyenge ívoltási képességet szenvedtek, ami hajlamossá tette a kioldódást és a dielektromos meghibásodást zivatarok során.

A hurok biztonsági mentési képességének hiánya: Az áramforrás-kapcsolási funkciók hiánya azt jelentette, hogy a rendszer nem tudott megfelelni a kétforrású ellátás elfogadási szabványainak az új lakóépületekben.

Nagy helyigény és összetett O&M: A hagyományos rögzített nagyfeszültségű szekrények terjedelmesek és összetettek voltak, ami magas mélyépítési költségeket és nagy napi karbantartási munkát eredményezett.

Pontatlan védelem: A dedikált biztosíték-terheléskapcsoló kombinációs egységek hiánya megakadályozta a transzformátor rövidzárlati vagy túlterhelési hibáinak gyors leválasztását.

Berendezés konfigurációs terv

A lakossági elosztóhálózat tervezési szabványainak és az építési előírásoknak megfelelően a nagyfeszültségű alállomás XGN15-12 10kV SF6 RMU-kkal van felszerelve. A szabványos "két bemenet, négy kimenet" hurokhálózati konfigurációt alkalmazzák a kétforrású hurokellátás, a szekcionált összekötő kapcsolás és a transzformátor terminálvédelmének megkönnyítésére. A legfontosabb berendezések specifikációi

Típus: XGN15-12 beltéri AC nagyfeszültségű SF6 gyűrűs főegység (RMU)

Névleges feszültség: 12 kV (kompatibilis a 10 kV-os elosztó hálózatokkal)

Névleges áram: 630A

Rövidzárlati megszakítás: Terhelés-megszakító kapcsoló + biztosítékkombinációs egység; lehetővé teszi a transzformátor rövidzárlati hibáinak gyors megszüntetését

Magfelépítés: SF6 háromállású terhelés-megszakító kapcsoló (zárás, nyitás, földelés); stabil szigetelési teljesítmény

A szekrény jellemzői: Kompakt szerkezet, kis helyigény, karbantartásmentes, kiváló tömítési teljesítmény

Üzemmód: kézi és elektromos opciók; éles vonal jelzéssel, hibajelzéssel és "Öt-megelőző" reteszeléssel felszerelt

Alkalmazási módok: Ring fő tápegység, terminál tápegység, kétforrású tartalék tápegység

Építési és alkalmazási jellemzők

A kompakt méret takarít meg mélyépítési költségeket: Kisebb térfogat és kompaktabb elrendezés a KYN28 fémburkolatú kapcsolóberendezésekhez képest; alkalmas lakóépületek kis elosztóhelyiségeire, jelentősen csökkentve a civil infrastrukturális beruházásokat.

Stabil és megbízható SF6 szigetelés: Teljesen zárt gázszigetelt kivitel; külső por, nedvesség vagy páralecsapódás nem befolyásolja; pincékbe és zárt elosztó helyiségekbe is alkalmas.

Magas hibatűrés a gyűrűs főellátáshoz: "Kéz a kézben" gyűrűs áramkör konfiguráció; lehetővé teszi bármely hibás vonalszakasz leválasztását, míg a másik szakasz áramellátást biztosít, lehetővé téve az átkapcsolást a szolgáltatás megszakítása nélkül.

Célzott védelmi kombináció: Terhelés-megszakító kapcsoló + áramkorlátozó biztosíték kombináció; kifejezetten dobozos alállomások és lakossági elosztótranszformátorok védelmére tervezték; biztosítja a gyors hibaelhárítást és a pontos működést.

Átfogó "Five-Prevention" biztonsági funkciók: A mechanikus reteszelés megakadályozza az olyan baleseteket, mint a terhelés alatti zárás, feszültség alatti földelés vagy az illetéktelen behatolás a rekeszekbe.

Működési teljesítmény

Jelentősen javított tápellátási megbízhatóság: A kétforrású gyűrűs fő biztonsági mentés lehetővé teszi a vonal karbantartását és az egypontos hibaleválasztást nagymértékű kimaradások nélkül; a regionális áramellátás megbízhatósága megfelel a State Grid elfogadási szabványainak.

Stabil, hibamentes működés: A teljesen szigetelt SF6 gázszerkezet kiküszöböli a kúszás, áttörés vagy nedvesség okozta hibákat; egész évben nincs kioldás vagy szigetelési rendellenesség.

Gyors és precíz hibaelhárítás: Az elosztótranszformátor rövidzárlatainak és túlterheléseinek azonnali megszüntetése; hatékonyan védi a transzformátorokat és a kisfeszültségű berendezéseket. Jelentősen csökkentett O&M teher: A berendezés karbantartást nem igénylő kialakítású, így nincs szükség gyakori ellenőrzésekre vagy gázutánpótlásra, így ideális a lakossági elosztó alállomások hosszú távú felügyelet nélküli működéséhez.

Sikeres befejezés és elfogadás: Teljes mértékben megfelel a városi lakossági áramelosztásra vonatkozó tervezési szabványoknak, valamint a gyűrűs fő tápellátásra és a kettős teljesítményű automatikus átvitelre vonatkozó követelményeknek.

Eset összefoglalója

Az XGN15-12 gyűrűs főegység (RMU) a legszélesebb körben alkalmazott, költséghatékony nagyfeszültségű kapcsolóberendezés lakossági, kereskedelmi és önkormányzati felújítási projektekhez, valamint dobozos alállomásokhoz és városi elosztóhálózatokhoz. A fémburkolatú kihúzható kapcsolóberendezésekhez (KYN sorozat) képest olyan előnyöket kínál, mint az alacsonyabb költségek, a kis helyigény, a karbantartásmentes működés és a gyűrűs főhálózati konfigurációkhoz való alkalmasság. Kiválóan alkalmas 10 kV-os terminálelosztásra, gyűrű-főszakaszozásra és áramelosztási projektekre lakó- és kereskedelmi területeken, így a szabványos városi elosztóhálózatok kiépítéséhez előnyös választás.
