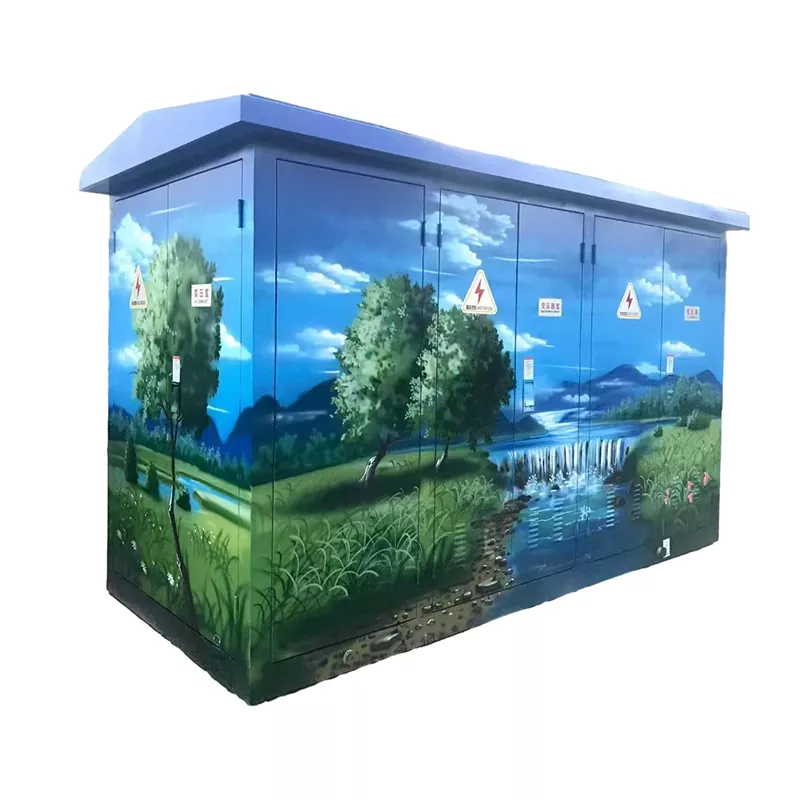

DFW-12 kábelelágazó doboz

A Junray Electrical DFW-12 Cable Branch Box egy kompakt, költséghatékony megoldás egyetlen 10 kV-os kábel több ágra történő felosztására anélkül, hogy gyűrűs főegységre (RMU) lenne szükség. Közvetlen kültéri telepítésre tervezték, teljesen zárt házzal, IP33/IP54/IP67 védelmi opciókkal, 304-es rozsdamentes acél szerkezettel és öregedésgátló porbevonattal rendelkezik, amely ellenáll a napsütésnek és az esőnek. 2-6 ágat támogat, és lehetővé teszi a gyors plug-and-play telepítést speciális szerszámok nélkül – csökkentve a berendezés költségeit és az építőmérnöki költségeket. Alkalmas városi kábelhálózatokhoz, vidéki elosztáshoz, fotovoltaikus kábelezéshez, építkezésekhez és ipari parkokhoz.

Termékjellemzők

Kábelelágazás: Egyetlen 10 kV-os kábel több ágra történő felosztására tervezték, ez a megoldás lehetővé teszi a kábelleágazást anélkül, hogy külön gyűrűs főegységet (RMU) kellene építeni, így tökéletesen alkalmas kábelalapú áramelosztó hálózatokhoz.

Kompakt lábnyom: Rendkívül kompakt méretének és minimális térigényének köszönhetően a DFW-12 kábelelágazó doboz ideálisan alkalmas kis út menti vagy kültéri elhelyezésre. Azáltal, hogy nincs szükség nagy telepítési helyre, jelentősen csökkenti a telekszerzési költségeket.

Költséghatékony: Alacsonyabb költségpontot kínál, mint a hagyományos gyűrűs főegységek, ezért ez a megoldás rendkívül gazdaságos kábelelágazási alkalmazásokhoz. Ahelyett, hogy az RMU megvásárlásával járó magas költségeket viselné, elegendő egy elágazó doboz – ezáltal jelentős költségmegtakarítás érhető el.

Kényelmes telepítés: megkönnyíti a gyors telepítést, a telepítési folyamat rendkívül kényelmes; A kábelek egyszerű csatlakoztatásával az egység azonnali használatra kész. Ez az áramvonalas beállítás minimális időt és erőfeszítést igényel, így ideális választás a gyorsított projektekhez.

Műszaki előírások

Precíziós kézműves részletek

1. Kábelcsatlakozók: A speciális kábelcsatlakozók megbízható csatlakozást és leágazást tesznek lehetővé.

2. Kültéri védelem: Az IP54 besorolású védelem biztosítja a víz- és porállóságot, így a DFW-12 kábelelágazó doboz alkalmas kültéri használatra.

3. Öregedésgátló bevonat: Speciális kültéri porbevonattal rendelkezik, amely ellenáll az öregedésnek, és ellenáll a napfénynek és az esőnek anélkül, hogy károsítaná.

4. Zárt ház: A teljesen zárt szerkezet átfogó védelmet nyújt a víz és a por ellen, védve a belső csatlakozásokat.

5. Szabványoknak megfelelő kialakítás: Úgy tervezték, hogy megfeleljen a biztonsági előírásoknak, miközben biztosítja a kényelmes karbantartást és ellenőrzést.

Alkalmazható forgatókönyvek

A Junray Electrical által gyártott DFW-12 kábelelágazó doboz alkalmas:

Városi kábelhálózatok: Városi kábelhálózatok és kábelelágazások

Vidéki kábelhálózatok: Vidéki kábelrácsok és kábelelágazások

Fotovoltaikus kábelezés: Elágazás PV kábelrendszerekhez

Építkezési kábelezés: Építkezési kábelrendszerekhez való elágazás

Ipari Parkkábelezés: Ipari park kábelrendszereinek leágazása

Minőségbiztosítás

A DFW-12 kábelelágazó dobozokra vonatkozó nemzeti szabványok szigorú betartásával gyártva minden egység szigorú tömítésen és feszültségállósági vizsgálaton esik át a stabil és biztonságos működés érdekében. Testre szabható elágazási konfigurációkat kínálunk, amelyek lehetővé teszik, hogy egy testreszabott elágazódobozt helyezzen üzembe, amely pontosan az Ön egyedi kábelelágazási követelményeihez igazodik – biztosítva a tökéletes illeszkedést az alkalmazási igényekhez.

Ipari Park projekt Nairobiban, Kenyában

Projekt áttekintése

·A projekt neve: Kábelelosztási projekt egy ipari park számára Nairobiban

·Helyszín: Nairobi, Kenya

·Befejezés dátuma: 2025. november

·Projekt léptéke: 12 vállalkozás az ipari parkban; 24 kábelelágazó doboz

Használt termékek

·Típus: DFW-12 nagyfeszültségű kábelelágazó doboz

·Mennyiség: 24 db

·Konfiguráció: 1-be-2-ki / 1-be-4-kimenet; Szabványos típus; 304 rozsdamentes acél

· Tanúsítvány: CE tanúsítvánnyal rendelkezik

· Különleges követelmények: Kültéri telepítés; karbantartásmentes; alkalmas Afrika magas hőmérsékletű környezetére

Megoldás

A kenyai ipari park több csatlakozási ponttal rendelkező kábelelosztó rendszert igényelt. A korlátozott helyi karbantartási lehetőségek miatt nagy volt az igény a berendezések megbízhatóságára és az alacsony karbantartási igényekre. Mi biztosítottuk a DFW-12 export megoldást:

1. Erős környezeti alkalmazkodóképesség

· IP67 védettség és teljesen zárt szerkezet; alkalmas Afrika forró és poros körülményeire

·304 rozsdamentes acél ház kiváló korrózióállósággal

·Széles működési hőmérséklet tartomány (-40°C és +60°C között); stabil működés magas hőmérsékleten

·Karbantartásmentes kialakítás, jelentősen csökkentve a karbantartási költségeket

2. Egyszerű telepítés

· Kompakt és könnyű; kényelmes szállítás és telepítés

· A dugaszolható kábelcsatlakozók gyors és egyszerű telepítést tesznek lehetővé

· Nincs szükség speciális szerszámokra; a telepítést helyi villanyszerelők végezhetik el

· Kiküszöböli a dedikált kapcsolóterem szükségességét, megtakarítva az építőmérnöki költségeket

3. Magas költséghatékonyság

· Megfizethető árképzés; több mint 70%-kal olcsóbb, mint egy kapcsolóterem építése

·CE tanúsítvánnyal rendelkezik, amely biztosítja a minőséget

· Érett technológia széles körben elterjedt globális alkalmazással

· Teljes műszaki dokumentáció angol nyelven

Ügyfél-visszajelzés

"Költséghatékony és megbízható kábelelosztó megoldásra volt szükségünk nairobi ipari parkunkba. A Junray DFW-12 kábelelágazó dobozai tökéletesek voltak – egyszerűen telepíthetők, nem kellett kapcsolótermeket építeni, és teljesen karbantartást nem igényelnek. Már 4 hónapja üzemelnek, még a forró és poros időben is, és minden tökéletesen működik. Az ár is nagyon versenyképes. Kiváló ár-érték arány."

— Műveleti vezető, Kenya Ipari Park

Utólagos beépítési projekt esettanulmánya

Ez a projekt egy régebbi városi lakóövezetben a felsővezetékek földkábelekké történő átalakítását foglalja magában. Az eredeti 10 kV-os rendszer csupasz felsővezetékeket használt; a vezetékek rendezetlenek, a meghibásodási arány magas volt, és a rendszer nagyon érzékeny volt a fák és az időjárási viszonyok által okozott interferenciára, nem felelt meg a kapacitásbővítés és a biztonságos áramellátás követelményeinek a területen. Az utólagos felszerelés az összes légvezetéket földkábelre cseréli. A terhelési csomópontokon nagyfeszültségű leágazó kapcsoló berendezésekre van szükség a kábelelágazások, a gyűrűs hálózatok összekapcsolásának és a hibaszegmentálás/leválasztás megkönnyítése érdekében.

A projekt területe több magas lakóépületet, kereskedelmi létesítményt és közvilágítási rendszert foglal magában, amelyeket koncentrált terhelések és szigorú áramellátási megbízhatósági követelmények jellemeznek. A keskeny utak és a sűrű tereprendezés miatt a telek alkalmatlan nagyméretű kapcsolóállomások vagy beltéri nagyfeszültségű kapcsolóberendezések elhelyezésére; ennek következtében a DFW-12 kültéri teljesen szigetelt kábelelágazó dobozok kerültek kiválasztásra csomóponti elosztó berendezésként.

Utólagos felszerelés előtti problémák

Az eredeti felsővezetékek rossz szigetelésűek voltak, ezért hajlamosak voltak a zivatarok alatti kioldásra és rövidzárlatra, ami magas éves meghibásodási arányt eredményezett.

A felsővezeték leágazásai szabaddá váltak, ami idővel oxidációhoz és túlmelegedéshez vezetett, ami biztonsági kockázatot jelentett.

Nem voltak szegmentációs vagy izolációs csomópontok; egypontos hiba áramkimaradást okozott a teljes vonalszakaszon, ami széles körű szolgáltatáskimaradást eredményezett.

Nehéz volt a vonalkapacitás bővítése, ami lehetetlenné tette az új elektromos töltőállomások, liftek és világítási rendszerek növekvő terhelési igényeinek kielégítését.

A felsővezetékek rontották a városi megjelenést, és nem feleltek meg a városi földalatti és tájjavítási szabványoknak.

Berendezés konfigurációs terv

A telephely csomóponti elrendezése és áramelosztási kapacitása alapján a vonal mentén több helyen DFW-12 10 kV-os kültéri kábelelágazó dobozokat telepítettek. Ezek az egységek SF6 terhelésmegszakító kapcsolókkal rendelkeznek, támogatják a gyűrűs hálózati konfigurációkat és a hibaszegmentálást/leválasztást, 630 A névleges áramuk van, és teljesen szigetelt, teljesen zárt kültéri besorolású eszközök. Főbb specifikációk:

Modell: DFW-12 kültéri nagyfeszültségű kábelelágazó doboz

Névleges feszültség: 12kV (10kV-os elosztó hálózatokhoz)

Névleges áram: 630A

Felépítése: Teljesen szigetelt, teljesen zárt, karbantartást nem igénylő, kültéri padlón álló egység

Funkcionális jellemzők: Gyűrűs hálózati összeköttetés, kábelelágazás, hiba szegmentálás és leválasztás, élő vonal jelzés, hibajelzés

Védettség: IP44 (esővel, hóval, páralecsapódással és porral járó kültéri környezetre alkalmas); Kábel bemenet/kimenet: Többkörös elágazás a helyi kábelkapcsolási igények kielégítésére

Telepítési és alkalmazási forgatókönyvek

Az egységet a lakóutak mentén rendelkezésre álló zöldterületekre telepítik; nem igényel külön házat vagy kiterjedt mélyépítési alapokat, ami kis helyigényt és rövid építési időt eredményez. A DFW-12 elágazó doboz szegmentálja a főkábelt, és az egyes épületek elosztó helyiségeihez és doboz típusú alállomásokhoz vezeti az áramot, így gyűrűs hálózati tápegységet hoz létre, amely lehetővé teszi a "hibaszegmentálást kölcsönös interferencia nélkül".

Működési eredmények az utólagos felszerelés után

Jelentősen javult a tápellátás megbízhatósága: Megszünteti a felsővezeték-hibákat; zivatarszezonban nem történik megbotlás; a vonalhibák aránya több mint 95%-kal csökken.

Szabályozható hiba hatóköre: Az elágazódoboz szegmentálási és leválasztási képességeit kihasználva az egypontos hiba csak az érintett szakaszt választja el, miközben a többi terület áramellátását fenntartja, drasztikusan csökkentve a kimaradások terjedelmét.

Biztonságos és stabil működés: A teljesen szigetelt, tömített szerkezet kiküszöböli az olyan problémákat, mint az oxidáció, túlmelegedés vagy szivárgás a szabad csatlakozásoknál; kültéri korrózióval és páralecsapódással szemben ellenálló, hosszú távú, karbantartásmentes működést biztosít.

Rugalmas kapacitásbővítés: A többkörös leágazó kialakítás lehetővé teszi új terhelések, elektromos töltőállomások vagy további energiaigények közvetlen csatlakoztatását az elágazódobozhoz, így nincs szükség kiterjedt feltárásra vagy újrahuzalozásra.

Tiszta és rendezett városi megjelenés: Minden kábel a föld alatt van elhelyezve, kiküszöbölve a zsúfolt légvezetékeket, és megfelel a városi elosztóhálózatok szabványosításával és esztétikai javításával kapcsolatos követelményeknek.

A DFW-12 kültéri kábelelágazó doboz az előnyben részesített választás a városi 10 kV-os elosztóhálózatok földalatti kábelezéssé alakításához, a régebbi lakóterületek korszerűsítéséhez és a kerületek közötti terheléselosztás kezeléséhez. A hagyományos kapcsolóállomásokhoz és nagyfeszültségű kapcsolóberendezésekhez képest ez a megoldás kompakt helyigénnyel, alacsonyabb költségekkel, gyors telepítéssel és karbantartásmentes kialakítással rendelkezik, miközben robusztus gyűrűhálózati képességeket kínál. Ideális szűk városi terekbe, lakóövezetekbe, kereskedelmi negyedekbe és ipari parkokba, hatékonyan növeli az áramelosztás megbízhatóságát és leegyszerűsíti az üzemeltetést és karbantartást.
