Az olyan forgatókönyvek esetében, mint a vidéki áramelosztás, ideiglenes áramellátás kis építkezéseken és kisméretű fotovoltaikus erőművek kis szabadtéri területeken, gyakran korlátozott a hely és a költségvetés szűkös. Az európai típusú doboztranszformátorok azonban viszonylag nagy méretűek, így kis kültéri területeken is nehéz rugalmasan elhelyezni őket, ami magas földhasználati költségeket eredményez. Ugyanakkor az európai típusú doboztranszformátorok árai viszonylag magasak, ami jelentős beszerzési költségeket okoz a kis projekteknél, és felesleges hulladékot eredményez. Az amerikai stílusú Alállomás rendkívül kompakt méretével és megfizethető árával tökéletesen megfelel a kisméretű kültéri áramelosztás alapvető követelményeinek, így kényelmesebb és költséghatékonyabb kisméretű kültéri áramelosztáshoz.
|
Névleges feszültség |
Nagyfeszültség: 10 kV; Kisfeszültség: 0,4 kV |
|
Névleges frekvencia |
50 Hz |
|
Transzformátor kapacitás |
50kva ~ 1000kva |
|
Telepítési mód |
Padlón álló |
Ultrakompakt kialakítás, 40%-os helymegtakarítás: A kompakt dobozszerkezetnek köszönhetően az európai stílusú doboztranszformátorokhoz képest a térfogat közvetlenül 40%-kal csökken, jelentősen csökkentve a helyfoglalást. Nem igényel túl sok kültéri területet, tökéletesen alkalmazkodik a kis kültéri forgatókönyvekhez, korlátozott helyekkel, például vidéki területekhez és kis lakóközösségekhez, hatékonyan megtakarítva a földköltségeket, és lehetővé teszi a telepítést anélkül, hogy szükség lenne a helyszín felújítására.
Magas költséghatékonyság, 30%-os árcsökkenés: A redundáns kialakítások kiküszöbölésével és a kisméretű kültéri áramelosztás alapvető követelményeire összpontosítva az európai típusú dobozos transzformátorokhoz képest az ár 30%-kal csökken. Nem kell nagy összeget költeni európai stílusú doboztranszformátorok vásárlására. Alacsonyabb költségekkel stabil kisméretű kültéri áramelosztás érhető el, ami jelentősen csökkenti a beszerzési költségvetést és növeli a kis projektek költséghatékonyságát.
Előre telepített integráció, gyors üzembe helyezés, időmegtakarítás: Az európai stílusú doboztranszformátorokhoz hasonlóan minden berendezést előre telepítenek és hibakeresést végeznek a gyárban. Nincs szükség bonyolult helyszíni építésre. A helyszínre szállítás után csak csatlakoztassa a vezetékeket és már használható is. A telepítés néhány nap alatt elvégezhető, tökéletesen alkalmazkodva a kis építkezések ideiglenes áramelosztásához, vészhelyzeti áramelosztásához és más, gyors megvalósítást igénylő kis projektekhez.
IP54-es kültéri védelem, különféle kültéri környezetekhez alkalmas: Az amerikai stílusú alállomás IP54-es professzionális kültéri védelmi szinttel rendelkezik. A doboz zárt kialakítású, amely hatékonyan megakadályozza a vizet és a port, ellenáll a kültéri napsugárzásnak, az esőnek és a por behatolásának, megakadályozza a belső alkatrészek nedvesedését, felhalmozódását és károsodását, biztosítva a berendezés stabil működését vidéki és kültéri építkezéseken és más összetett környezetben, további védőberendezések nélkül.
Kizárólag kisméretű áramelosztáshoz, erősebb alkalmazkodóképesség: Kifejezetten kisméretű kültéri áramelosztási forgatókönyvekhez tervezték, nincs szükség nagy kapacitású konfigurációra. Tökéletesen alkalmazkodik a vidéki áramelosztáshoz, kis fotovoltaikus erőművekhez, kis lakóterületekhez és más kis méretű forgatókönyvek áramelosztási igényeihez. Nem pazarolja a kapacitást, és pontosan megfelel a tényleges villamosenergia-igénynek, elkerülve az erőforrás-pazarlást.
A Junray Electrical nagy figyelmet fordít a termék részleteinek finomítására. Minden kialakítást úgy alakítottak ki, hogy megfeleljen a kisméretű kültéri üzemeltetés követelményeinek. A minőség garanciája mellett a berendezések hosszú ideig stabilan működhetnek, kiküszöbölve a beszerzéssel kapcsolatos aggályokat. Rendkívül kompakt szerkezettel rendelkezik, csökkenti a hangerőt, miközben biztosítja a belső alkatrészek ésszerű elrendezését anélkül, hogy befolyásolná a berendezés teljesítményét. Az amerikai stílusú Substation kültéri specifikus öregedésgátló porbevonatot alkalmaz, amely ellenáll a napfénynek és az esőnek. Még hosszú távú kültéri használat esetén sem válik le és nem rozsdásodik, meghosszabbítva a berendezés élettartamát. Dedikált hűtési és szellőztető rendszerrel van felszerelve, amely gyorsan el tudja távolítani a transzformátor működése során keletkező hőt, megelőzve az alkatrészek túlmelegedés miatti elöregedését és biztosítva a berendezés stabil működését. Az általános kialakítás szétválasztja a táp- és vezérlőáramköröket, ügyes vezetékezéssel, amely nemcsak a biztonsági előírásoknak felel meg, hanem megkönnyíti a későbbi karbantartást is, csökkentve az üzemeltetési és karbantartási költségeket.
Kompakt méretével, magas költséghatékonyságával és gyors telepítési előnyeivel az amerikai stílusú alállomás széles körben alkalmazható különféle kisméretű kültéri áramelosztási forgatókönyvekben. Közvetlenül, további módosítások nélkül üzembe helyezhető, így az exkluzív legjobb választás kisméretű kültéri áramelosztáshoz. Vidéki áramelosztási forgatókönyvekben alkalmas kisléptékű kültéri áramelosztásra vidéken, stabil áramellátást biztosítva a falusiak számára. Kis építkezési forgatókönyvek esetén alkalmas ideiglenes áramelosztásra kis építkezéseken, gyors telepítéssel és az építés energiaellátási igényeinek kielégítésével. Kis fotovoltaikus forgatókönyvek esetén alkalmas a kis fotovoltaikus erőművek áramelosztó doboz követelményeire, megbízható védelemmel és stabil működéssel. Kis lakóövezeti forgatókönyvek esetén alkalmas kis lakóterületek kültéri áramelosztására, helyet és költséget takarít meg, valamint biztosítja a lakosok áramellátását.
A Junray Electrical a professzionális amerikai stílusú alállomások gyártója, szállítója és gyára Kínában. Gyártásunk során szigorúan követjük a transzformátordobozokra vonatkozó amerikai szabványt. Minden transzformátordoboz bekapcsolási teszten, feszültségállósági teszten és védelmi teszten esik át a stabil és biztonságos működés, garantált minőség biztosítása érdekében. Simán át tudja adni a projekt elfogadását. Kapacitás-testreszabást (50kva-tól 1000kva-ig) és funkciók testreszabását kínáljuk. Az ügyfelek kisléptékű kültéri áramelosztásának tényleges igényei alapján az exkluzív amerikai típusú transzformátordobozokat úgy tudjuk személyre szabni, hogy azok pontosan megfeleljenek a különböző kisméretű forgatókönyvek áramelosztási követelményeinek, így a beszerzési folyamat gondtalanabb, a használat pedig megnyugtatóbb.
Ez a projekt egy régebbi, városi lakóépület korszerűsítését és felújítását foglalja magában. Kora és nagy népsűrűsége jellemezte a komplexumot, amely eredetileg hagyományos oszlopra szerelt transzformátorokat és kültéri kapcsolóállványokat tartalmazó elosztási rendszerre támaszkodott. A meglévő berendezések súlyosan elöregedtek és kapacitásuk elégtelen volt; a kisfeszültségű vezetékek túl hosszúak voltak, ami jelentős feszültségeltérést eredményezett. A nyári csúcsforgalom idején a rendszer gyakran leoldott a transzformátorok súlyos túlterhelése miatt, és nem tudta kielégíteni a lakosok klímaigényét, elektromos töltőállomásait és nagy teljesítményű háztartási készülékeit.
Tekintettel a komplexum szűk belső útjaira, a sűrű tereprendezésre és a nagyméretű elosztó helyiségek számára való helyhiányra – és figyelembe véve az olyan tényezőket, mint a helyigény, a költségek és az építési ütemterv – a projekt a ZGS11 kompakt, amerikai stílusú dobozos alállomást használja. Ez az integrált megoldás egyetlen egységben egyesíti a nagyfeszültségű kapcsolást, a feszültségátalakítást, az alacsony feszültség kompenzációt és az áramelosztást, hatékonyan kezelve az olyan kihívásokat, mint a kapacitásbővítési nehézségek, a térbeli korlátok és a régebbi városi területekre jellemző összetett építési követelmények.
Súlyos kapacitáshiány: A régi oszlopos transzformátorok kapacitása nem volt megfelelő, ami a nyári csúcsterhelések idején súlyos túlterhelésekhez, gyakori túlmelegedéshez, kioldáshoz és áramszünethez vezetett.
Gyenge feszültségminőség a terhelés végén: A hosszú kisfeszültségű vezetékfutások nagy vezetékveszteséget és alacsony feszültséget eredményeztek a fogyasztói oldalon, ami nehézségeket okozott a készülékek beindításában és villogó lámpáknál.
Magas meghibásodási arány a berendezések elöregedése miatt: A hagyományos felső berendezések ki voltak téve az elemeknek (szél, eső, por, rovarok), ami a szigetelés leromlásához és az elektromos szivárgás jelentős kockázatához vezetett.
Dedikált elosztótér hiánya: A nagy sűrűség és a korlátozott nyitott terület lehetetlenné tette az európai stílusú dobozos alállomások vagy dedikált elosztó helyiségek polgári alapjainak megépítését, korlátozva a hagyományos berendezések elrendezését.
Nehézkes O&M: A berendezések szétszórtak, a vezetékek pedig rendezetlenek voltak, ami megnehezítette a hibaelhárítást, a sürgősségi javítások pedig időigényessé váltak, aminek következtében magas a lakossági panaszok aránya.

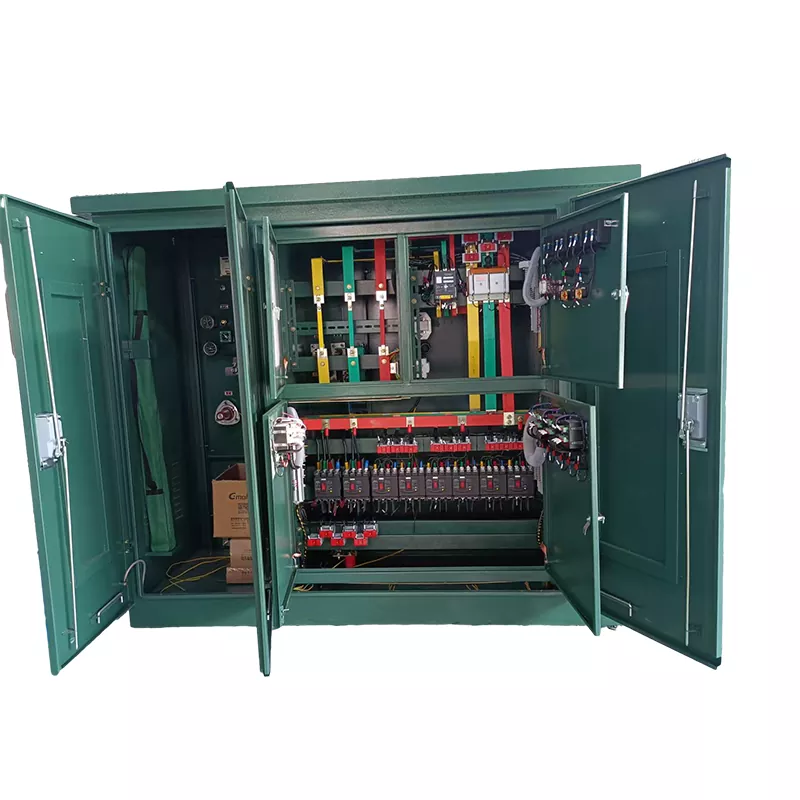

A kompakt elrendezés, a gyors üzembe helyezés és a költséghatékony megbízhatóság követelményeinek való megfelelés érdekében ebben a városfelújítási projektben a ZGS11-10kV kompakt amerikai típusú dobozos alállomást választották. Ez az egység nagyfeszültségű terheléskapcsolókat, tartalék biztosítékokat, energiahatékony transzformátorokat, kisfeszültségű elosztó alkatrészeket és meddőteljesítmény kompenzációs egységeket tartalmaz. A teljes rendszer gyárilag előre gyártott, lehetővé téve a közvetlen helyszíni emelést és üzembe helyezést. A legfontosabb berendezések specifikációi
Modell: ZGS11-12/630kVA amerikai stílusú előregyártott dobozos alállomás
Névleges feszültség: 10kV/0,4kV
Szerkezeti jellemzők: Teljesen zárt, integrált kialakítás; nagyfeszültségű oldal terhelés-megszakító kapcsolóval védett, áramkorlátozó biztosítékokkal kombinálva
Szigetelő közeg: Környezetbarát ásványolaj szigetelés; önhűtés; karbantartásmentes működés
Alacsony feszültségű konfiguráció: integrált bejövő/kimenő vezetékek, meddőteljesítmény kompenzáció és mérés
Védelmi besorolás: Esőálló, porálló és páralecsapódásálló; alkalmas kültéri lakókörnyezetre
Beépítési mód: Egyszerű földi alapozás emeléssel; nincs szükség külön elosztó helyiségre vagy komplex mélyépítésre
Helytakarékos kialakítás: Kompakt, amerikai stílusú szerkezet, az európai stílusú alállomásokénak csak 60%-a; ideális beépítésre szűk helyekre vagy zöldövezetek sarkaiba lakott területeken.
Gyors építés: Teljesen előre gyártott és gyárilag tesztelt; a helyszíni munkák az alapozás előkészítésére, az emelésre és a vezetékezésre korlátozódnak, jelentősen lerövidítve az áramszünetekkel kapcsolatos korszerűsítések időtartamát.
Megbízható és érzékeny védelem: A nagyfeszültségű oldal "terhelés-megszakító kapcsoló + áramkorlátozó biztosíték" kombinációt alkalmaz, amely biztosítja a rövidzárlati és túlterhelési hibák azonnali leválasztását a berendezések védelme érdekében.
Teljesen lezárt és karbantartásmentes: A teljesen lezárt ház megakadályozza az olajszivárgást és a por bejutását; kiváló kültéri időjárásállóságot biztosít, és nem igényel rutinszerű karbantartást.
Költséghatékony: kiküszöböli az építőipari tervezésű elosztó helyiségek szükségességét; a berendezések magas szintű integrációja jelentősen csökkenti a beruházási költségeket a hagyományos megoldásokhoz képest.
Túlterhelési problémák kiküszöbölése: A kapacitásbővítés biztosítja, hogy a nyári csúcshasználat során ne keletkezzen túlterheltség vagy leállás, így tartósan megoldja a krónikus áramszüneteket a területen.
Javított feszültségminőség: A rövidített tápsugár és a csökkentett vezetékveszteségek stabilizálja a feszültséget a fogyasztói oldalon a szabványos tartományokon belül, biztosítva az elektromos berendezések megfelelő működését.
Biztonsági veszélyek kiküszöbölése: Lecseréli az elöregedő, kitett fej feletti berendezéseket; a teljesen zárt egység kiküszöböli az áramütés, a rövidzárlat és az idegen tárgyak által okozott meghibásodások kockázatát, jelentősen növelve a lakossági elektromos biztonságot.
Csökkentett O&M teher: Az integrált, karbantartást nem igénylő kialakítás rendkívül alacsony meghibásodási arányt és egyértelmű hibaazonosítást eredményez, nagymértékben javítva a karbantartási hatékonyságot. A lakóterületi környezet rendezett, rendezett: a zsúfolt légvezetékeket, az elöregedett berendezéseket megszüntették, egységes, esztétikus megjelenést kölcsönözve a település áramelosztó infrastruktúrájának egységes arculatának.
Az amerikai típusú dobozos alállomások általános, költséghatékony áramelosztási megoldások, amelyeket széles körben használnak régebbi városi területek felújítására, lakónegyedek kapacitásbővítésére, közvilágítási projektekre, kisméretű kereskedelmi és ipari alkalmazásokra, valamint fotovoltaikus hálózati csatlakozási helyszínekre. Olyan előnyöket kínálnak, mint a kis helyigény, az alacsony költség, a gyors telepítés, a magas szintű integráció, a karbantartásmentes működés és a kiváló kültéri tartósság. Ezek az alállomások különösen alkalmasak elosztórendszer-fejlesztésekre, ahol korlátozott a hely, szűkek az ütemezések, és a költséghatékonyság kiemelt szempont, így ideális választás a városi elosztóhálózatok peremén a kapacitásbővítéshez.
Kérdés: Mi a fő különbség az amerikai típusú kapcsolóberendezések és az európai típusú kapcsolóberendezések között?
Válasz: Az alapvető különbség a méretben és az árban rejlik: az amerikai típusú kapcsolóberendezések mérete 40%-kal kisebb és 30%-kal olcsóbb, mint az európai típusú kapcsolóberendezések, így alkalmasabb kis kültéri forgatókönyvekre. Mindkettő előre összeszerelt kivitel, és a telepítési sebesség ugyanaz. Az amerikai típusú kapcsolóberendezések azonban inkább a kisléptékű áramelosztásra koncentrálnak, és nem igényelnek redundáns kapacitást, így költséghatékonyabbak.
Kérdés: Alkalmazkodhat-e az amerikai stílusú alállomás IP54-es védettsége a zord környezetekhez?
Válasz: Igen, az IP54-es védelem hatékonyan képes megakadályozni a vizet és a port. A kültéri öregedésgátló porszórt dobozzal kombinálva ellenáll a napsugárzásnak, az esőnek és a pornak vidéki kültéri körülmények között, megakadályozza a belső alkatrészek károsodását, biztosítja a berendezés hosszú távú stabil működését, és nincs szükség további védelemre.
Kérdés: Testreszabható a kapacitás? Meg tudja-e felelni a kis léptékű forgatókönyvek követelményeinek?
Válasz: Igen, a kapacitás 50kva és 1000kva között mozog. A testreszabás támogatott. A kis léptékű forgatókönyvek, például vidéki területek és kis építkezések tényleges villamosenergia-fogyasztási követelményei alapján kiválasztható a megfelelő kapacitás a pontos illeszkedéshez, elkerülve a kapacitáspazarlást.
