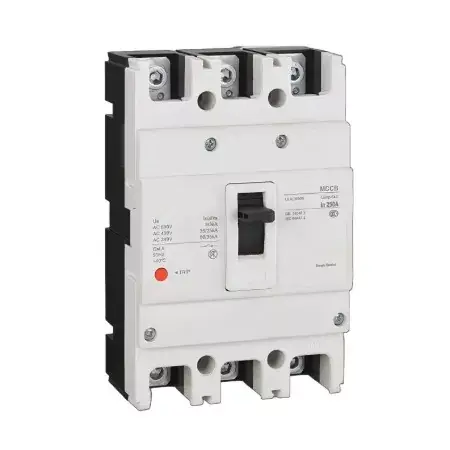

Öntött tokos áramköri megszakító

Az olyan helyzetekben, mint a gyári elektromos vezetékek és a kisfeszültségű áramelosztás építése, a közönséges kismegszakítóknak nyilvánvaló hiányosságai vannak: megszakítóképességük gyenge, nem képesek levágni a nagy rövidzárlati áramokat, ami könnyen a hibák kiterjedéséhez vezethet; kapacitásuk kicsi, nem tudják kielégíteni a kisfeszültségű nagyvezetékek terhelési követelményeit, nem tudják hatékonyan védeni a vezetékek és berendezések biztonságát. Ha a vezetékek túlterhelést vagy rövidzárlatot tapasztalnak, nagy valószínűséggel égési sérüléseket, berendezések károsodását, sőt biztonsági kockázatokat is okozhatnak. A Molded Case Circuit Breaker kifejezetten kisfeszültségű nagyvonalú védelemre lett kifejlesztve, átfogóan kompenzálja a kismegszakítók hiányosságait, és biztonsági védelmi vonalat épít ki az alacsony feszültségű áramelosztáshoz.

Melyek a Molded Case Circuit Breaker fő előnyei?

Ez a termék a kisfeszültségű vezetékvédelem alapvető követelményeire összpontosít, és megkülönböztetett előnyt biztosít. Mindegyik előnyt kifejezetten úgy tervezték, hogy kezelje a gyakorlati fájdalompontokat, egyensúlyba hozza a védelmi teljesítményt és a könnyű használatot. Különféle kisfeszültségű elosztási forgatókönyvekhez alkalmas.

Kettős túlterhelés és rövidzárlat elleni védelem, biztonságos védelmi vonal kiépítése a berendezések számára: Pontos túlterhelés- és rövidzárlatészlelési funkciókkal rendelkezik. Ha túlterhelés vagy rövidzárlati hiba lép fel a kisfeszültségű vezetékben, automatikusan és gyorsan leválasztja az áramkört, hatékonyan megelőzve a vezeték kiégését és a berendezés károsodását, elkerülve a hiba kiterjedését, és átfogó védelmet biztosít a kisfeszültségű vezetékek és elektromos berendezések biztonsága érdekében. Alkalmas gyári elektromos vezetékekhez, motorokhoz és más magas védelmi követelményekkel járó forgatókönyvekhez.

Nagy megszakítóképesség, megbízhatóbb hibaleválasztás: A megszakítási kapacitás elérheti a 25KA és 50KA közötti értéket, ami messze meghaladja a hagyományos kis megszakítóké. Könnyen leválasztja a nagy rövidzárlati áramokat. Súlyos rövidzárlati hiba esetén is gyorsan le tudja szakítani az áramkört, megakadályozva az ív terjedését és a hiba tágulását, biztosítva a kisfeszültségű elosztórendszer általános biztonságát, és alkalmas különféle kisfeszültségű nagyvonalú forgatókönyvekre.

Kis méret, helytakarékos, alkalmas különféle elosztó szekrényekhez: Nagy kapacitása és erős védelmi teljesítménye ellenére az általános kialakítás kompakt, kis térfogattal és minimális alapterülettel. Nem igényel túlzott helyfoglalást, és tökéletesen illeszkedik különféle telepítési forgatókönyvekhez, például elosztódobozokhoz és kapcsolószekrényekhez. Nincs szükség a szekrény méretének bővítésére, így helyet és költségeket takaríthat meg.

Szabványos telepítés, gyors üzembe helyezés, időmegtakarítás: A szabványos sínszerelési tervezést alkalmazva közvetlenül felszerelhető szabványos sínekre. A telepítési folyamat egyszerű és kényelmes, bonyolult műveletek nélkül, gyorsan befejezheti a telepítést és a telepítést, jelentősen megtakarítva a telepítési időt és a munkaerőköltségeket, valamint javítva a kisfeszültségű elosztórendszer építési hatékonyságát.

Műszaki előírások

Részletes tervezés

A Junray Electrical tervezésének minden aspektusa az alacsony feszültségű áramkörök védelmének, a megbízhatóság és a praktikum kiegyensúlyozásának tényleges igényeinek megfelelően lett kialakítva, hogy biztosítsa a berendezés hosszú távú stabil működését. A Molded Case Circuit Breaker nagy teljesítményű túlterhelés- és rövidzárlatvédelmi funkciókkal rendelkezik, gyors reagálással és precíz védelemmel, így megbízhatóbb, mint a hagyományos műanyagházas megszakítók; nagy szakítószilárdságú kialakítású, a hagyományos műanyag tokok megszakítóképességét felülmúlja, és könnyedén képes kezelni a nagy zárlati áramokat.

Dedikált ívoltó rendszerrel van felszerelve, amely gyorsan el tudja oltani az íveket és megakadályozza az ívkisülést, tovább növelve az üzembiztonságot; megbízható működési mechanizmust használ, precíz és megbízható nyitási és zárási műveletekkel, valamint nagyon alacsony meghibásodási rátával, hosszú távú stabil működést biztosítva; szabványos beépítési kialakítása lehetővé teszi az egyszerű beépítést az elosztódobozokba és a kapcsolószekrényekbe, kényelmesebbé téve a telepítést és a későbbi karbantartást.

Alkalmazható forgatókönyvek

Megbízható védelmi teljesítményével, kompakt méretével és kényelmes telepítésével a Molded Case Circuit Breaker széles körben alkalmazható különféle alacsony feszültségű áramelosztási forgatókönyvekben, és az alacsony feszültségű vezetékvédelem alapvető összetevőjévé válik. Gyári kisfeszültségű áramelosztási forgatókönyvekben alkalmas gyári kisfeszültségű vezetékekre és távvezetékekre, megőrizve a gyári villamos energia biztonságát; kisfeszültségű villamosenergia-elosztási forgatókönyvek építésénél alkalmas kisfeszültségű vezetékek építésére, biztosítva a villamosenergia-felhasználás biztonságát az építés során és a későbbi épületekben történő felhasználás során; motorvédelmi forgatókönyvekben alkalmas különféle motorok túlterhelés- és rövidzárlatvédelmére, a motorkárosodás megelőzésére; közösségi kisfeszültségű áramelosztási forgatókönyvekben alkalmas közösségi kisfeszültségű vezetékekre, biztosítva a villamosenergia-használat biztonságát a lakók mindennapi életében.

Karbantartási javaslatok

A Molded Case Circuit Breaker hosszú távú stabil működésének biztosítása és védelmi funkciójának teljes kihasználása, az üzemeltetési és karbantartási költségek csökkentése mellett, az alacsony feszültségű áramelosztás tényleges használati forgatókönyvei alapján, az alábbi karbantartási javaslatokat adjuk.

1. Rendszeres tisztítás és ellenőrzés: Negyedévente tisztítsa meg a megszakító felületét és belsejét, távolítsa el a port és a törmeléket, hogy megakadályozza, hogy a por felhalmozódása befolyásolja a hőelvezetést és a működési teljesítményt; ellenőrizze a megszakító megjelenését, és ellenőrizze, hogy a burkolat nem sérült-e vagy laza. Ha bármilyen sérülés van, azonnal cserélje ki, hogy megakadályozza a szigetelési teljesítmény romlását.

2. Működési mechanizmus ellenőrzése: Hat havonta egyszer ellenőrizze a működési mechanizmust. Manuálisan nyissa ki és zárja le a megszakítót, hogy ellenőrizze, hogy a működés rugalmas-e és megbízható-e, és nincs-e fennakadás vagy rendellenes zaj. Ha bármilyen rendellenesség lép fel, haladéktalanul hárítsa el a hibát, hogy hiba esetén az áramkör gyorsan leválasztható legyen, ezzel biztosítva a védelmi funkció normál működését.

3. Védelmi teljesítmény vizsgálata: Évente egyszer végezzen tesztet a megszakító túlterhelés- és rövidzárlatvédelmi teljesítményére vonatkozóan. Ellenőrizze, hogy a védelmi paraméterek megfelelnek-e a szabványoknak, hogy biztosítsák a pontos védelmet és megelőzzék a paramétereltérések miatti védelem meghibásodását, amely a hibás áramkör kellő időben történő megszakítását eredményezheti.

4. Az ívoltó rendszer karbantartása: Évente ellenőrizze az ívoltó rendszert. Ellenőrizze, hogy az ívoltó kamra nem sérült-e vagy nem halmozódott fel benne por. Ha felgyülemlett por, azonnal tisztítsa meg. Ha az ívoltó kamra megsérül, azonnal cserélje ki az ívképződés elkerülése és a biztonságos leválasztás biztosítása érdekében.

Azonnali vásárlás

Különféle alacsony feszültségű áramelosztási forgatókönyvekhez, például gyárakhoz, épületekhez és lakónegyedekhez a Molded Case Circuit Breaker a legjobb választás a kis megszakítók cseréjéhez és a vezetékek biztonságának biztosításához. Ezt a terméket közvetlenül a Junray Electrical szállítja, megbízható védelemmel, erős szakítóképességgel, kis mérettel, egyszerű telepítéssel és testreszabási támogatással. Tökéletesen megoldja a kis megszakítók által biztosított elégtelen védelem problémáját. Azonnal forduljon hozzánk, hogy biztosítsuk ezt a kisfeszültségű vezetékvédelmi alapberendezést, építsünk egy szilárd biztonsági védővonalat a kisfeszültségű elosztórendszerhez, elkerüljük a berendezések károsodását és a biztonsági veszélyeket, és segítsünk különböző projektek biztonságos és hatékony lebonyolításában!

Utólagos beépítési projekt áttekintése

I. Projekt profil

Ez a projekt egy precíziós megmunkáló műhely áramelosztó rendszerének korszerűsítését foglalja magában. A létesítményben több nagy teljesítményű CNC szerszámgép, légkompresszor, hidraulikus berendezés és változtatható frekvenciájú hajtásegység található, amelyek ipari terhelést jelentenek, amelyet nagy igénybevételű működés, nagy ütésű túlfeszültségek és gyakori indítási-leállítási ciklusok jellemeznek. Az eredeti kisfeszültségű kimenő áramkörök szabványos miniatűr megszakítókat (MCB) használtak. Alacsony megszakítóképességük, korlátozott áramtűrő képességük és a szelektív védelem hiánya miatt gyakran előfordultak olyan problémák, mint a zavaró kioldás, a nem szelektív kioldás (az upstream megszakítók kioldása) és a hibaterjedés, ami súlyosan megzavarta a folyamatos termelést.

Az áramelosztó rendszer rövidzárlatállóságának fokozása, a hierarchikus szelektív védelem megvalósítása, a nem szelektív áramkimaradások kiküszöbölése, valamint a berendezések biztonságának biztosítása érdekében a műhely minden fő áramkörét és nagy teljesítményű berendezés áramkörét utólag öntött házas megszakítókkal (MCCB) szerelték fel. Ezek a nagy teljesítményű végberendezések magvédő kapcsolóiként szolgálnak, tökéletesítve ezzel az erőmű hierarchikus kisfeszültségű elosztó védelmi rendszerét.

II. Utólagos felszerelés előtti problémák

Nem megfelelő megszakítási kapacitás és kiégési kockázat: A szabványos MCB-k rövidzárlati megszakítási kapacitása alacsony, ami nagy kockázatot jelent a kapcsolók robbanásában és az érintkezők megszűnésében hirtelen rövidzárlati események során.

Gyakori zavaró kioldás: A motor indításakor fellépő nagy bekapcsolási áramok meghaladják az MCB-k pillanatnyi túlfeszültség-tűrőképességét, ami gyakori zavaró kioldáshoz és termelési zavarokhoz vezet.

A szelektivitás hiánya és súlyos, nem szelektív kioldás: A terminál szintű hibák közvetlenül kiváltják a felfelé irányuló főmegszakítót, áramkimaradást okozva a teljes zónában, és szükségtelenül kiterjesztve a hiba hatókörét.

Nem megfelelő áramvezető képesség és súlyos túlmelegedés: A nagy teljesítményű berendezések hosszabb ideig teljes terhelésen működnek, ami az MCB-k túlmelegedését okozza a hosszan tartó túlterhelés miatt, és tűzveszélyt okoz.

Az intelligens felügyelet hiánya és a bonyolult O&M: A régi kapcsolókból hiányzik a hibavisszajelzés és az aktuális figyelmeztető képesség, ami lehetetlenné teszi a berendezések túlterhelésének vagy az elöregedéssel kapcsolatos kockázatok előrejelzését.

III. Berendezés konfigurációs terv

A műhely nagy teherbírású berendezéseinek kapacitása és a hierarchikus kisfeszültségű elosztásvédelem követelményei alapján intelligens MCCB-ket alkalmaztak minden 75 kW-ot meghaladó nagy teljesítményű áramkörre és elosztó ágra. Ezek a megszakítók három fokozatú védelmet biztosítanak – hosszú idejű késleltetés (túlterhelés), rövid idejű késleltetés (rövidzárlat) és azonnali kioldás –, ezáltal szelektív koordinációs rendszert hoznak létre a felfelé irányuló és a lefelé irányuló védelmi eszközök között. Legfontosabb berendezések specifikációi

Eszköz neve: MCCB (öntött tokos megszakító) – intelligens típus

Névleges feszültség: 400V alacsony feszültségű háromfázisú áramelosztó rendszer

Névleges áram: Osztályozott konfiguráció 100A-tól 400A-ig, alkalmas változó teljesítményű áramkörökhöz

Rövidzárlati megszakító kapacitás: 25kA–50kA; nagy rövidzárlati ellenállás, alkalmas ipari rövidzárlati túlfeszültség-körülményekre

Védelmi jellemzők: Három fokozatú védelem (hosszú késleltetésű túlterhelés, rövid késleltetésű rövidzárlat és azonnali védelem)

Funkcionális konfiguráció: Opcionális segédérintkezők, söntkioldás, távoli kommunikáció, áram/hőmérséklet figyelés és hibariasztások

Szerkezeti előnyök: Lángálló ház, magas hőmérsékletnek ellenálló érintkezők, erős ívoltó képesség, rezgés- és ütésállóság

Védelmi logika: Szelektív koordinációt biztosít az upstream és a downstream eszközök között; a terhelés végén fellépő hibák nem váltanak ki felfelé irányuló megszakítókat, és nem bővítik ki az áramkimaradások körét

IV. Az utólagos beépítés legfontosabb jellemzői

Nagy megszakítási kapacitás, kiégés megelőzése: Az MCCB megszakítási kapacitása messze meghaladja a szabványos miniatűr megszakítók (MCB) teljesítményét; azonnal megszünteti a rövidzárlati hibákat, kiküszöböli az érintkezők ablációját és a kapcsoló robbanásos baleseteit.

Szelektív védelem, hibaterjedés megelőzése: A rövid késleltetési beállítások révén tökéletesen illeszkedik a fel- és lefelé irányuló megszakítók működési logikájához; hibák a terhelés végén csak az adott áramkört kapcsolják ki, anélkül, hogy a főáramkört vagy más berendezéseket érintenék.

Ellenáll a túlfeszültségnek, nincs zavaró kioldás: Érzéketlen a motor indító bekapcsolási áramaira, így megoldja a zavaró kioldás problémáját a berendezés indításakor.

Stabil nagy terhelés mellett, minimális hőmérséklet-emelkedés: nagy kapacitású vezető utakkal és prémium érintkezőkkel rendelkezik; huzamosabb ideig teljes terheléssel üzemel túlmelegedés és leromlás nélkül, alkalmas 24 órás folyamatos ipari termelésre.

Intelligens O&M menedzsment: Az intelligens modellek áram-, hőmérséklet- és hibajeleket továbbíthatnak, lehetővé téve a távfelügyeletet és a hiba korai figyelmeztetését, ezáltal javítva az intelligens energiaelosztás-menedzsment szintjét.

V. Működési eredmények az utólagos felszerelés után

Teljesen megoldja a kellemetlenségeket az upstream kioldásnál: A precíz fokozatos védelmi logika biztosítja, hogy egész évben nulla nagyszabású áramszünet; A hibákat az adott kiindulási ponton izolálják, garantálva a gyártás folytonosságát.

Nincs zavaró kioldás a berendezés indításakor: Tökéletesen ellenáll a motor indító bekapcsolási áramainak; a berendezés zökkenőmentesen indul és leáll, megmagyarázhatatlan leállások nélkül. Elektromos biztonsági veszélyek kiküszöbölése: A rövidzárlati és túlterhelési hibák gyors és pontos leválasztása kiküszöböli az olyan kockázatokat, mint a túlmelegedés, tűz és érintkezési erózió, jelentősen növelve a műhely elektromos biztonságát.

Jelentős javulás az O&M hatékonyságában: A hibák pontosan lokalizálhatók és távolról felügyelhetők, így nincs szükség áramkörönkénti hibaelhárításra, és több mint 80%-kal csökken a karbantartási idő.

Továbbfejlesztett áramelosztó rendszer stabilitás: Az átfogó kisfeszültségű védelmi rendszer teljes mértékben megfelel a tervezési előírásoknak és a nagy igénybevételű ipari áramelosztásra vonatkozó elfogadási szabványoknak.

VI. Eset összefoglalója

Az MCCB-k (Molded Case Circuit Breakers) kritikus védőeszközökként szolgálnak nagy igénybevételű ipari áramkörök, gyári áramelosztó ágak, nagy teljesítményű berendezések és kereskedelmi áramelosztó fővezetékek számára. A szabványos miniatűr megszakítókhoz (MCB) képest kiváló megszakítóképességet, nagyobb áramátviteli képességet, állítható védelmi beállításokat, szelektív koordinációs támogatást, valamint ütés- és magas hőmérsékletállóságot kínálnak. Alapvető összetevői az olyan problémák megelőzésének, mint a nem szelektív kioldás (felfelé irányuló megszakítók kioldása), a hibák terjedése és a berendezések kiégése, és széles körben használják nagy/kisfeszültségű kapcsolóberendezésekben, áramelosztó szekrényekben, MCC-ben és kültéri elosztószekrényekben.
