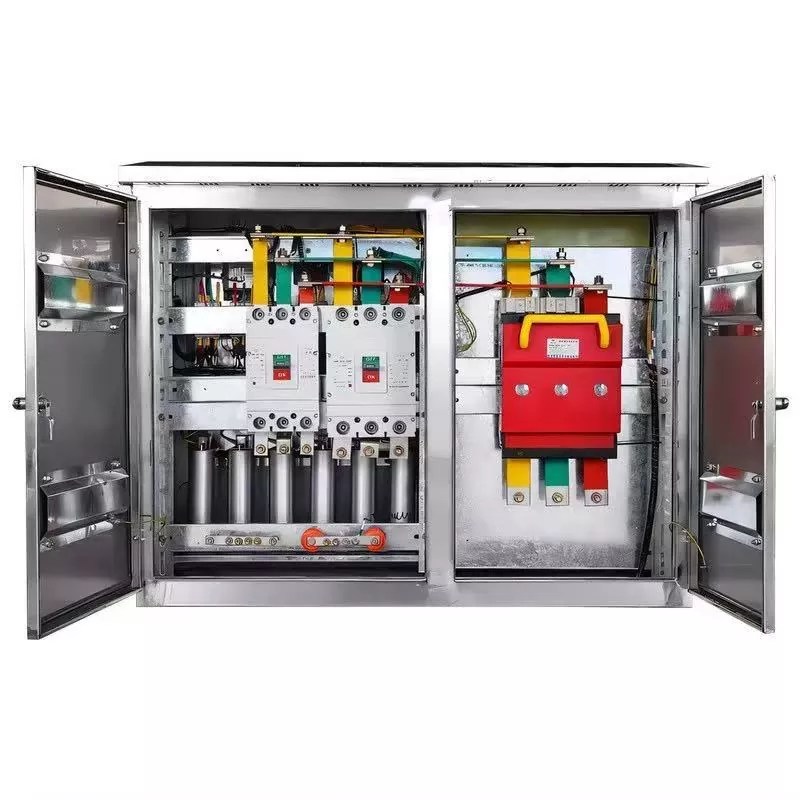

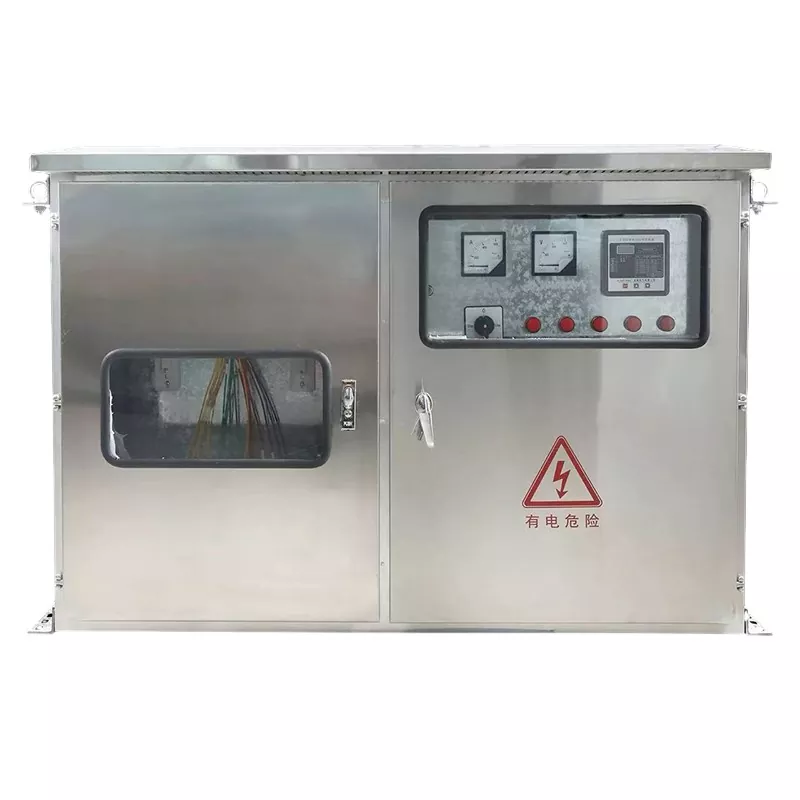

JP elosztószekrény

A JP elosztószekrény egy átfogó elosztóeszköz, amelyet kifejezetten kültéri alacsony feszültségű áramelosztási forgatókönyvekhez terveztek. Magpozicionálása ideális termék városi és vidéki villamoshálózat-felújításokhoz, és alkalmas különféle kültéri kisfeszültségű áramelosztási követelményekre is. Ez a berendezés számos funkciót integrál, például mérést, kimenő vezetékeket és meddőteljesítmény-kompenzációt, és átfogó védelmi funkciókat kínál, beleértve a rövidzárlat-, túlterhelés-, túlfeszültség- és szivárgásvédelmet. Kompakt méretű, esztétikus megjelenésű és gazdaságosan praktikus. Közvetlenül a kültéri oszlopra szerelhető transzformátorok oszlopaira szerelhető, bonyolult telepítési alapozás nélkül. Kültéri specifikus elosztó berendezésként szekrényteste vastagított hidegen hengerelt acéllemezekből vagy rozsdamentes acélból készül, kültérre jellemző esőálló szerkezetekkel szerelve, felületét magas hőmérsékletű elektrosztatikus szórással kezelik. Kiváló öregedésgátló, korrózióálló, napvédő és esőálló tulajdonságokkal rendelkezik, és hosszú ideig stabilan üzemel kültéri, szabadtéri környezetben. Kompatibilis az AC 50Hz-es, 380V/220V névleges feszültségű kisfeszültségű áramelosztó rendszerekkel. A telepítés és a karbantartás kényelmes, így megbízható választás kültéri áramelosztáshoz.

Műszaki előírások

Mi a helyzet a kültéri védelmi képességgel?

A JP elosztószekrény kettős szerkezetű, professzionális esővédőkből és tömítőgumi szalagokból áll, kombinálva egy átfogó tömítési folyamattal, így hármas védelmi rendszert alkot. A védelmi szint elérheti az IP54-et, amely hatékonyan megakadályozza a port, a vizet és a napfényt. Teljesen elszigeteli a kültéri szelet és esőt, valamint a por behatolását, és alkalmas kültéri és szabadtéri, zord környezetre. Még ha hosszan tartó napsugárzásnak és esőnek van kitéve, stabilan működik anélkül, hogy aggódnia kellene a környezeti tényezők által okozott károk miatt.

Kész a funkcionális konfiguráció?

Megtörve a hagyományos elosztóberendezések egyetlen funkciójának korlátait, olyan funkciókat integrál, mint az elosztásvezérlés, a teljesítménymérés, a meddőteljesítmény-kompenzáció és a szivárgásvédelem. Rugalmasan össze tud vele szerelni különféle elektromos alkatrészeket, mint például megszakítók, árammérők, kondenzátor kompenzáció, transzformátorok, szivárgásvédelem stb., anélkül, hogy más berendezésekhez lenne szükség. Egy lépésben képes kielégíteni a vidéki elosztási területek, parkok stb. teljes folyamatelosztási igényeit, leegyszerűsíti az elosztási kapcsolatot, valamint csökkenti a beszerzési és telepítési költségeket.

Az eljárás megfelelt a szabványoknak?

Szigorúan betartjuk a nemzeti energiabiztonsági előírásokat a tervezés és a gyártás során. Országos szabványos eljárásokat alkalmazunk a teljes földelési rendszer és az öt védelmi blokkolás elleni védelem felépítéséhez, felszereléséhez, valamint egy erős lopásgátló ajtózárhoz. A JP elosztószekrény teljes körkörös csiszolási eljárást alkalmaz, sorja nélkül. Használata biztonságosabb, és teljes mértékben megfelel az energetikai átvételi szabványoknak. Közvetlenül használható különféle hivatalos áramelosztási projektekben, például önkormányzati, vidéki villamosenergia-hálózatokban és parkokban, további módosítások nélkül.

Mennyire tartós kültéri használatra?

Válassza a kültérre jellemző, magas hőmérsékletű elektrosztatikus porfestési eljárást, amelyet megvastagított hidegen hengerelt acéllemezekkel vagy rozsdamentes acél szekrényekkel kombinálnak. Kiváló öregedésgátló teljesítménnyel rendelkezik. Még ha hosszabb ideig van kitéve kinti napsütésnek és esőnek, nem szenved könnyen öregedéstől, rozsdásodástól vagy festékhámlási problémáktól. Rendkívül tartós és ellenálló, jelentősen csökkenti a jövőbeni karbantartás gyakoriságát és költségét, meghosszabbítja a berendezés élettartamát, és megfelel a hosszú távú kültéri üzemeltetés követelményeinek.

Van villámvédelem kültéri használatra?

A villámcsapásnak kitett kültéri áramelosztás fájdalmas pontjainak kezelésére a JP Distribution Cabinet speciálisan olyan villámvédelmi modulokat integrál, amelyek hatékonyan ellenállnak a villám interferenciájának, és megakadályozzák a villámcsapás által okozott berendezések és vezetékek károsodását. Tökéletesen illeszkedik a kültéri áramelosztási forgatókönyvekhez vidéki területeken és más kültéri áramelosztási környezetben, teljesen kiküszöböli a villámveszélyt a kültéri áramelosztásban, és biztosítja az áramelosztó rendszer biztonságos és stabil működését.

Meg tudja felelni a különböző projektek követelményeinek?

Támogatja az egyes transzformátorterületek kapacitása alapján történő testreszabást. A különböző projektek aktuális igényeinek megfelelően nem szabványos méretű, lyuknyitási és séma-testreszabási szolgáltatásokat nyújt, rugalmasan alkalmazkodva a vidéki transzformátorterületek, kültéri közösségek, ipari parkok és más különböző forgatókönyvek áramelosztási igényeihez. A projekt méretétől vagy a követelmények különbségétől függetlenül pontosan illeszkedik és javítja a projekt alkalmazkodóképességét.

Mely forgatókönyvek kompatibilisek vele?

A kiváló kültéri védelmi teljesítményével és rugalmas alkalmazkodóképességével rendelkező JP elosztószekrényt széles körben használják különféle kültéri kisfeszültségű elosztási forgatókönyvekben: vidéki elosztási területeken, kültéri kisfeszültségű átfogó elosztásban falvakban és városokban, segítve a vidéki villamosenergia-hálózat korszerűsítését; kültéri elosztás lakóterületen és ingatlanelosztó helyiségekben, a külterületi elosztás biztonságának biztosítása a lakóterületen; kültéri elosztás ipari parkokban és gyárkörzetekben, stabil energiatámogatás biztosítása az ipari termeléshez; városi útvilágítás, töltőcölöpök és vízátemelő állomások kültéri elosztása a településmérnöki igények kielégítése érdekében; ideiglenes építési áramellátás infrastrukturális projektekhez, fotovoltaikus hálózati csatlakozáshoz és elosztóterület-felújítási projektekhez, amelyek mind az ideiglenes, mind a hosszú távú áramelosztási igényeket kielégítik, átfogóan lefedik a kültéri elosztási forgatókönyveket, és a kültéri kisfeszültségű elosztás alapvető szabványává válnak.

Utólagos beépítési projekt áttekintése

I. Projekt profil

Ez a projekt magában foglalja a vidéki villamosenergia-hálózat korszerűsítését és a kapcsolódó utólagos felszerelést az elosztott fotovoltaikus (PV) integráció érdekében; az állami hálózat szabványosított vidéki hálózatfelújítási projektje. A terület vidéki háztartások klaszterét szolgálja ki. A meglévő elosztó berendezések elavultak, a kisfeszültségű betáplálási elrendezések rendezetlenek voltak, hiányzott a központi meddőteljesítmény-kompenzáció és az átfogó földzárlat-védelem. Ezen túlmenően számos tetőtéri elosztott PV-rendszer hozzáadása jelentős feszültség-ingadozásokat, alacsony teljesítménytényezőket és súlyos vezetékveszteségeket okozott, ami krónikus problémákat, például instabil feszültséget a vonalvégeken és büntetéseket eredményezett a nem szabványos teljesítménytényező teljesítményéért.

A kisfeszültségű elosztás szabványosítása, a központi meddőteljesítmény-kompenzáció megvalósítása, a földzárlat-védelem fokozása és a PV-hálózati csatlakozási követelmények teljesítése érdekében szabványosított kültéri integrált elosztószekrényeket (JP szekrényeket) szerelnek fel minden elosztó transzformátor kisfeszültségű oldalára. Ezek a szekrények beépítik a mérést, az áramelosztást, a védelmet, a meddőteljesítmény-kompenzációt és a PV csatlakozókapcsokat, lehetővé téve az elosztóterület szabványos, intelligens és alacsony veszteségű működését.

II. Utólagos felszerelés előtti problémák

Alacsony teljesítménytényező: A vidéki terhelések elsősorban induktív berendezésekből állnak, mint például vízszivattyúk, ventilátorok és háztartási készülékek. Központi kompenzáció nélkül a teljesítménytényező folyamatosan 0,85 alatt maradt, ami pénzbírságot von maga után.

Nagy vonali veszteségek és instabil feszültség: Az alacsony feszültségű betáplálókból hiányzott a szakaszos védelem, és a vezetékek szétestek, ami jelentős feszültségesést eredményezett; a feszültségszintek túl magasak voltak a csúcsidőn kívüli éjszakai órákban, és túl alacsonyak a csúcsfogyasztási időszakokban.

Biztonsági védelem hiánya: Az eredeti beállításból hiányzott az egységes védelem a földzárlat, túlterhelés és rövidzárlat ellen; a veszélyes vezetékezési gyakorlatok – például az illetéktelen csatlakozások és a háztartási vezetékek szivárgása – áramütés és tűz veszélyét hordozzák magukban.

Jelentős feszültségingadozások a fotovoltaikus hálózati csatlakozás miatt: A tetőtéri napelemes rendszereknél, amelyek saját termelésű áramot hasznosítottak, és a többlet villamos energiát visszavezették a hálózatba, a fordított áramáramlás feszültségeltolódást és túlzott ingadozást okozott, veszélyeztetve a lakók elektromos berendezéseinek biztonságát.

Nem szabványos berendezések és bonyolult O&M: Az elöregedő forgalmazási területen hiányoztak a szabványos integrált berendezések; az alkatrészek szétszóródtak, a hibaelhárítás lassú volt, és lehetetlen volt a távoli adatfelügyelet. III. Berendezés konfigurációs terv

A vidéki villamosenergia-hálózat kiépítésére vonatkozó State Grid szabványoknak és a PV-be integrált elosztóterületek működési feltételeinek megfelelően minden elosztó zóna egységesen JP típusú kültéri integrált kisfeszültségű elosztó szekrényekkel van felszerelve. Ez az egység magában foglalja a bejövő kapcsolót, a több kimenő áramkört, az intelligens meddőteljesítmény kompenzációt, a mérést és az adatgyűjtést, a földzárlat elleni védelmet és az intelligens elosztó terminált, amely alkalmas oszlopra vagy földre szerelt telepítésre.

Az alapvető berendezések műszaki adatai

Modell: JP kültéri integrált elosztószekrény (Rural Grid szabvány)

Alkalmazható kapacitás: 100kVA/200kVA elosztó zónák

Névleges feszültség: 0,4 kV háromfázisú négyvezetékes rendszer

Szekrény felépítése: Kültéri eső- és porálló kialakítás; nagy szilárdságú acéllemez elektrosztatikus porbevonattal; teljesen zárt lopásgátló szerkezet

Integrált funkciók: Fő bejövő vonal védelem, több kimenő leágazó áramkör, intelligens dinamikus meddőteljesítmény kompenzáció, energiamérés, távoli adatgyűjtés, földzárlat-védelem

Kompenzációs módszer: Intelligens vezérlő alapú dinamikus kapcsolás; a meddőteljesítmény automatikus beállítása a terhelés és a PV kimenet alapján

Védettség: IP54 (esőálló, porálló, páralecsapódásálló, hamisításmentes); alkalmas kitett kültéri környezetre

Beépítési mód: oszlopra szerelve (transzformátoroszlopra) vagy földre szerelve; kényelmes telepítés és szabványos elrendezés

IV. Építési és alkalmazási jellemzők

Integrált tervezés és szabványosítás: Az áramelosztási, kompenzációs, mérési, védelmi és felügyeleti funkciókat egyetlen egységbe tömöríti; megoldja a szétszórt berendezések és a rendetlen vezetékezés problémáit; teljes mértékben megfelel az állami hálózati szabványoknak az elosztó zóna építésére.

Dinamikus meddőteljesítmény kompenzáció a PV zónákhoz: Automatikusan átkapcsolja a kondenzátorokat a terhelés ingadozása alapján – mint például a magas PV-kimenet nappal, és nincs kimenet éjszaka –, hogy megoldja az olyan problémákat, mint a PV-hálózat csatlakozásából származó túlfeszültség és a teljesítménytényező instabilitása.

Többféle biztonsági védelem: rövidzárlat-, túlterhelés-, földzárlat- és fáziskiesés elleni védelemmel; leválasztja az egyes áramkörök hibáit, hogy megakadályozza a széles körű áramkimaradásokat és az elektromos tűzveszélyt.

Nagy kültéri tartósság: Teljesen zárt, eső- és porálló szerkezet; ellenáll a zord vidéki környezetnek, amelyet közvetlen napfény, eső és jelentős hőmérséklet-ingadozás jellemez; támogatja a hosszú távú, karbantartásmentes működést. Intelligens távoli üzemeltetés és karbantartás (O&M): Intelligens elosztótranszformátor-területi terminálokat tartalmaz, amelyek lehetővé teszik a feszültség, áramerősség, teljesítménytényező és energiafogyasztási adatok távfelügyeletét, megkönnyítve a hibák korai figyelmeztetését és a kifinomult O&M kezelést.

V. Működési eredmények az utólagos felszerelés után

Teljesítménytényező-büntetések teljes megszüntetése: Az elosztási terület teljesítménytényezője stabilan 0,95 fölé javul, teljes mértékben megfelel a State Grid értékelési szabványainak, és megszünteti az összes teljesítménytényezővel kapcsolatos büntetést.

Jelentős veszteségcsökkentés és energiamegtakarítás: Az alacsony feszültségű vezetékek veszteségei drasztikusan csökkennek, így az elosztóterületi vezetékek veszteségei a szabványos határokon belül maradnak, és évente jelentős mennyiségű villamos energia takarítható meg.

Stabil feszültségminőség megfelel a szabványoknak: Hatékonyan elnyomja a hálózatra kapcsolt PV-rendszerek okozta feszültségingadozásokat, és kiegyenlíti a csúcs/csúcson kívüli feszültségszinteket, alaposan megoldja az instabil lakossági feszültséggel és az elektromos készülékek nem megfelelő működésével kapcsolatos problémákat.

Nagymértékben megnövelt elektromos biztonság: Független leágazásvédelemmel és precíz kioldással földzárlati és rövidzárlati hibák esetén hatékonyan megelőzi az áramütéses baleseteket és az elektromos tüzeket az elosztási területen.

Intelligens és szabványosított O&M: Lehetővé teszi az adatok távoli megfigyelését és vezérlését, a hiba gyors és pontos lokalizálását, valamint az O&M munkaterhelés jelentős csökkentését, biztosítva, hogy az elosztási terület az első próbálkozásra átmenjen a szabványosítási átvételi ellenőrzéseken.

VI. Eset összefoglalója

A JP integrált elosztószekrény a State Grid által szabványosított központi berendezés a vidéki villamosenergia-hálózatokhoz, kültéri elosztóterületekhez, elosztott PV-integrációhoz és az elöregedő elosztóterületek utólagos felszereléséhez. Az energiaelosztást, a meddőteljesítmény-kompenzációt, a mérést, a védelmet és az intelligens felügyeletet integrálva olyan egyedülálló előnyöket kínál, mint az alacsony költség, a gyors telepítés, a magas védelmi besorolás és a karbantartásmentes működés. Ez az előnyben részesített terminálelosztó berendezés kisfeszültségű elosztóterületek szabványosított kiépítéséhez, veszteségcsökkentéshez, hatékonyságnöveléshez és biztonságnöveléshez.
