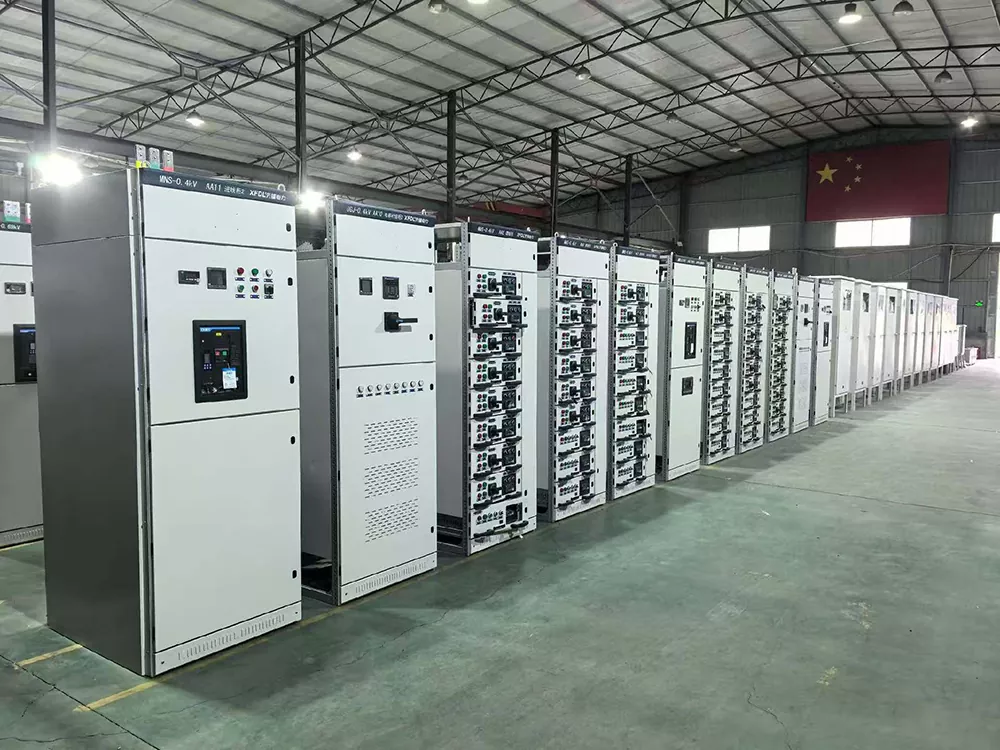

MNS Kihúzható elosztószekrény

Az MNS kihúzható elosztószekrény egy csúcskategóriás kisfeszültségű kihúzható kapcsolóberendezés, amelyet átfogóan fejlesztettek és fejlesztettek ki a hazai kiváló kisfeszültségű kapcsolószekrények alapján. Ez egyben a jelenlegi legfelső szintű kisfeszültségű komplett elosztó berendezés Kínában. A hagyományos kihúzható kapcsolószekrényekkel összehasonlítva ez a termék 1/4 moduláris miniatűr fiókos egységeket alkalmaz, amelyek kisebb térfogatúak, mint a GCS fiókok, és több egység is elfér benne. A védettség eléri az IP54-et. Alapvető pozicionálása az, hogy megfeleljen az energiaelosztás megbízhatóságára és biztonságára vonatkozó rendkívül magas követelményeknek csúcskategóriás forgatókönyvekben. Még olyan forgatókönyvekben is, mint az atomerőművek és a félvezetőgyárak, ahol nem megengedett a hiba, szintén tökéletesen működik. Szükséges berendezés a legfelső szintű áramelosztási forgatókönyvekhez, és alkalmas különféle ipari és polgári forgatókönyvekre, amelyek szigorú követelményeket támasztanak az áramelosztás biztonságára és stabilitására vonatkozóan.

Műszaki előírások

Mik a termék előnyei?

Mikrofiók kialakítás, több áramkör és helytakarékosabb: Az MNS kihúzható elosztószekrény 1/4 moduláris mikro fiókegységeket használ. Egyetlen szekrényben akár 36 független kis áramkör is elhelyezhető, ami kétszer annyi áramkör, mint a hagyományos GCS szekrényeknél. Az elosztóhelyiség bővítése nélkül képes megfelelni a többkörű és alacsony terhelésű csúcskategóriás elosztási követelményeknek, jelentősen megtakarítva az alapterületet és csökkentve a telephely költségeit.

IP54 ultramagas védelem, alkalmas összetett környezetekhez: A védelmi szint eléri az IP54-et, messze meghaladja a hagyományos kihúzható kapcsolószekrények IP30-as szintjét. A teljesen tömített szerkezet a precíz tömítési kialakítással kombinálva hatékonyan megakadályozza a por és a nedvesség behatolását. Magas páratartalmú és poros komplex környezetben is képes biztosítani a belső alkatrészek stabil működését és elkerülni a környezeti tényezők okozta berendezéshibákat.

Kettős reteszelésű kialakítás, maximális biztonság és hibás működés elleni küzdelem: A mechanikus reteszeléssel + elektromos reteszelő kettős védelemmel van ellátva, amely teljesen megakadályozza az olyan helytelen műveleteket, mint például a fiók kihúzása teherhordás közben vagy véletlenül feszültség alatt álló alkatrészek érintése. Nemcsak a kezelők személyes biztonságát biztosítja, hanem elkerüli az áramkimaradásokat és a hibás működésből adódó berendezéshibákat is. Átfogó elosztási biztonsági védelmi vonalat épít ki, és megfelel a csúcskategóriás forgatókönyvek biztonsági előírásainak.

Kikapcsolási karbantartás áramkimaradás nélkül: Minden fiókegységet önállóan terveztek. Ha egy bizonyos áramkör meghibásodik, csak a megfelelő fiókot kell kihúzni a karbantartáshoz, és ez a többi áramkört nem érinti. Nincs szükség a teljes elosztórendszer leállítására, tökéletesen alkalmazkodva azokhoz a csúcskategóriás forgatókönyvekhez, amelyek egy pillanatra sem tűrik az áramkimaradást, biztosítva a folyamatos és stabil termelést és működést, valamint csökkentve az állásidő-veszteségeket.

Fejlett kivitelezés és részletek, stabil működés nagy áramerősséggel: A beépített nagy méretű vastag réz gyűjtősínek nagy áramerősséggel és megfelelő szigetelésvédelemmel képesek alkalmazkodni a 630A-tól 6300A-ig terjedő nagyáramú műveletekhez. A hőmérséklet-emelkedés alacsony, a stabilitás erős. Olyan részletekkel kombinálva, mint a teljes tömítésvédelem és a kettős reteszelés, biztosítja a berendezés hosszú távú stabil működését gyakori karbantartás nélkül.

Mik az alkalmazási forgatókönyvek?

Rendkívül nagy megbízhatóságával, biztonságával és alkalmazkodóképességével az MNS kihúzható elosztószekrényt széles körben használják különféle csúcskategóriás forgatókönyvekben, amelyek szigorú követelményeket támasztanak az áramelosztással kapcsolatban, és nem tolerálják a hibákat. Különböző iparágakban a központi áramelosztás alapfelszereltségévé vált. Az atomenergetikai támogatási forgatókönyvekben az atomerőművek kisfeszültségű áramelosztásához igazodik, megfelel az ultramagas megbízhatóság követelményeinek és biztosítja az atomenergetikai rendszer stabil működését; a legfelső szintű adatközponti forgatókönyvekben szupernagy IDC adatközpontokhoz igazodik, lehetővé téve a folyamatos karbantartást áramkimaradások nélkül és elkerülve az áramkimaradások okozta jelentős veszteségeket; a kórházi forgatókönyvekben a felsőoktatási kórházak műtőinek és intenzív osztályainak magáram-elosztásához igazodik, biztosítva az orvosi berendezések folyamatos működését és megóvva a betegek életének biztonságát; a félvezetőgyári forgatókönyvekben a félvezető- és chipgyárak áramelosztásához igazodik, megfelel a rendkívül magas megbízhatósági és stabilitási követelményeknek, elkerülve a hibák okozta termelési zavarokat; a vasúti tranzit forgatókönyvekben a metrók ​​és a nagysebességű vasutak kisfeszültségű magáram-elosztásához igazodik, nulla áramkimaradást ér el és biztosítja a zökkenőmentes közlekedést.

Miért válassz minket?

A Junray Electrical, mint professzionális kínai gyártó, beszállító és gyár, mélyreható kutatást végzett az MNS kihúzható elosztószekrények fejlesztésével és gyártásával kapcsolatban. Szigorúan követi az ipari szabványokat, és minden egyes eszköz szigorú tesztelésen megy keresztül, biztosítva a minőséget és lehetővé téve a zökkenőmentes elfogadást különböző csúcskategóriás forgatókönyvekben. Ez a termék egy továbbfejlesztett változat, amely közönséges kapcsolószekrényeken alapul, és olyan alapvető előnyöket integrál, mint az 1/4 moduláris mikrofiókok és az IP54-es védelem, így hatékonyan kezeli az elosztási problémákat csúcskategóriás forgatókönyvekben. Alkalmazkodóbb és tartósabb, mint a hasonló termékek. Átfogó értékesítés előtti kiválasztási útmutatást és értékesítés utáni karbantartási szolgáltatásokat nyújtunk. A fiókos egységek számát a vevői igényeknek megfelelően tudjuk testreszabni, a különböző forgatókönyvek személyre szabott igényeinek megfelelően.

Projekt áttekintése

Ez a projekt egy intelligens gyártóműhely áramelosztó rendszerének korszerűsítését foglalja magában, amely új energia-akkumulátorokat gyárt – egy olyan létesítmény, amely csúcsminőségű precíziós gyártóhelynek minősül, „I. osztályú” terhelési követelményekkel. A műhelyben nagy precíziós berendezések széles skálája található – beleértve a robotizált hegesztési, bevonatolási, tekercselési, formázási és ellenőrzési rendszereket –, amelyeket nagy terhelési sűrűség, gyakori indítás-leállítás ciklusok és jelentős elektromágneses interferencia (EMI) jellemez. Következésképpen a létesítmény kivételes folyamatos áramellátást és magas energiaminőséget igényel.

Az eredeti örökölt GGD fix típusú szekrények korlátozott áramköri kapacitással, nagy alapterülettel, hiányos szigetelési védelemmel és gyenge zavartűrő képességgel küzdöttek. Ezek a problémák gyakran lépcsőzetes rövidzárlati meghibásodásokhoz, karbantartás közbeni kiterjedt áramkimaradásokhoz és az EMI okozta berendezésleállásokhoz vezettek. A korszerűsítés során a teljes létesítmény MCC (Motor Control Center), tápelosztó és folyamatautomatizálási elosztórendszerét MNS moduláris, kisfeszültségű kihúzható kapcsolóberendezésekre cserélték, ezáltal nagy sűrűségű, rendkívül biztonságos és intelligens áramelosztást valósítottak meg.

Frissítés előtti problémák

Alacsony helykihasználás: A hagyományos szekrényszerkezetek terjedelmesek voltak, és korlátozott áramköri kapacitást kínáltak, így nem hagytak teret az új műhelyberendezések bővítésére.

A hiba továbbterjedésének magas kockázata: A szigorú moduláris leválasztás hiánya azt jelentette, hogy az egyetlen áramkörben kialakuló rövidzárlat vagy ív könnyen továbbterjedhet, ami a teljes szakaszon teljes áramkimaradást okoz.

Gyenge zavartűrés: A precíziós ipari vezérlőberendezések érzékenyek voltak a harmonikusokra és az EMI-re, ami gyakori adatsodródást és robotrendszer-leállásokat vagy hibariasztásokat eredményezett.

Nem hatékony karbantartás: A fix típusú szekrények hibái miatt a teljes vonalat le kellett állítani, és a szekrényt javításra fel kellett nyitni, ami súlyosan befolyásolta a gyártósor teljesítményét.

Nem megfelelő védelmi besorolás: Tekintettel a műhely magas porszintjére és sűrű berendezési elrendezésére, a szabványos szekrények hajlamosak voltak a por felgyülemlésére, a nyomkövetésre/ívképződésre és a csatlakozási pontokon túlmelegedésre.

Berendezés konfigurációs terv

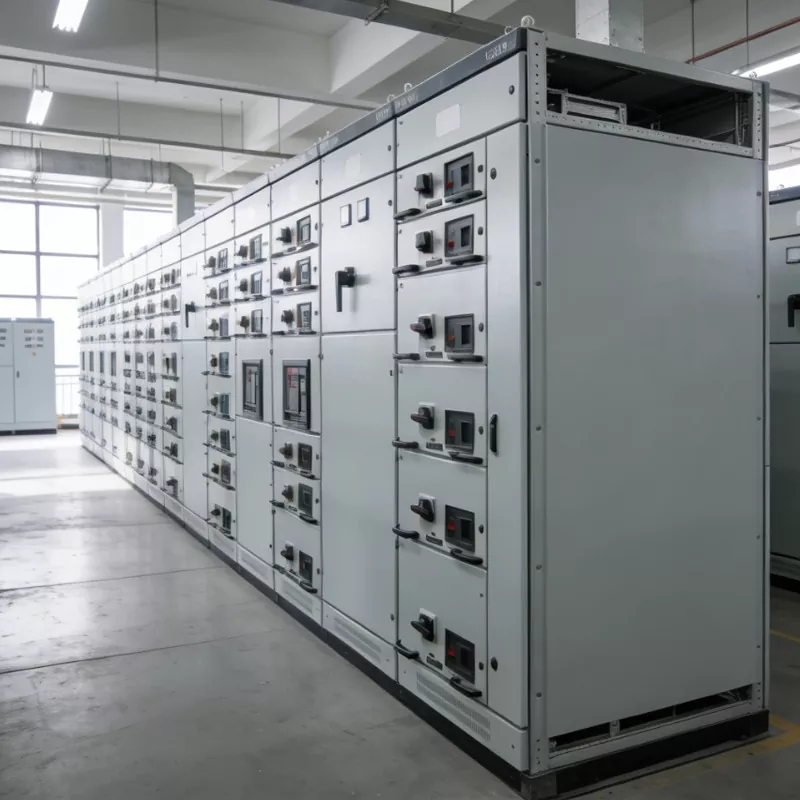

A nagy sűrűségű terhelések, a magas EMC zavartűrés és a precíziós gyártásban rejlő gyors karbantartási követelmények teljesítése érdekében az alacsony feszültségű elosztó helyiséget az MNS moduláris kihúzható kapcsolóberendezések új generációjával szabványosították. Ezek az egységek központi szekrénytípusként szolgálnak a műhely MCC motorvezérléséhez, az automatizálási berendezések tápellátásához, az UPS downstream elosztásához, valamint a világítás és az általános energiarendszerek központi vezérléséhez. Az alapvető berendezések műszaki adatai

Szekrény típusa: MNS kisfeszültségű moduláris kihúzható kapcsolóberendezés (nemzetközi szabványos moduláris felépítés)

Névleges feszültség: 400V; Névleges szigetelési feszültség: 690V

Szerkezeti jellemzők: Moduláris egységek, nagy sűrűségű elrendezés és a funkcionális zónák szigorú elválasztása

Fiókpozíciók: Négy pozíció – csatlakoztatott, teszt, elkülönített és kihúzott – kettős mechanikus és elektromos reteszeléssel

Zavartűrés: EMC osztály A (ipari minőségű); hatékonyan véd a nagyfrekvenciás harmonikusok és az elektromágneses sugárzás zavarai ellen

Védettség: IP40; porálló és idegen tárgyakkal szemben ellenálló; tiszta, precíziós műhelykörnyezetekhez alkalmas

Főbb előnyök: 30%-kal növeli az áramkör sűrűségét az azonos méretű szabványos szekrényekhez képest; támogatja az üzem közbeni cserét a gyors egységcseréhez

Telepítési és alkalmazási jellemzők

Ultra-nagy sűrűségű moduláris felépítés: Szabványos moduláris egységeket használ, hogy maximalizálja az áramkör kiépítését a korlátozott áramelosztó helyiségben, tökéletesen megoldva a nagy berendezéssűrűséggel, számos áramkörrel és térbeli korlátokkal kapcsolatos kihívásokat.

Ipari minőségű EMI immunitás: A fém árnyékoló szerkezet a független egység szigeteléssel kombinálva hatékonyan ellenáll a robotok és a változtatható frekvenciájú meghajtók nagyfrekvenciás interferenciájának, biztosítva a precíziós berendezések stabil működését.

Hibabiztos reteszelés: A fiókok nem húzhatók ki az áramkör első kinyitása nélkül, és nem zárhatók be, ha nincsenek teljesen beülve; teljesen kiküszöböli a terhelés alatti behelyezés/kihúzás vagy működési hibák okozta baleseteket.

Nulla hibaterjedés: Minden fiók rendelkezik egy független szigetelő rekesszel, amely tartalmazza az egységen belüli egykörös hibákat, és megakadályozza a gyűjtősínre vagy más berendezésre gyakorolt ​​hatást.

Rendkívül rugalmas kapacitásbővítés: A szabványos modulok lehetővé teszik a fiókegységek közvetlen cseréjét a jövőbeni folyamatfrissítések vagy berendezés-bővítések során, így nincs szükség szekrénymódosításokra vagy kiterjedt építési munkákra.

Az utólagos felszerelés utáni működési eredmények

Jelentősen javított energiastabilitás: az EMC-nek ellenálló kialakítás kiküszöböli a precíziós berendezéseket érintő elektromágneses interferencia okozta állásidőt, ami a gyártósor általános hatékonyságának jelentős növekedéséhez vezet.

Szabályozható hibakockázat: A független egység leválasztás az adott fiókra korlátozza a rövidzárlati és túlterhelési hibákat, megelőzve a nagy léptékű áramkimaradásokat.

Gyors sürgősségi javítás: A hibás fiókok közvetlenül kicserélhetők; A javítási idő órákról 5 perc alá csökken, ami drasztikusan csökkenti a termelési leállásból származó veszteségeket.

Maximális helykihasználás: A megnövekedett áramkör-sűrűség ugyanazon a szekrényen belül szükségtelenné teszi további áramelosztó helyiségeket, így megtakarítható a mélyépítési költségek. Nincs hőképződés a hosszú távú működés során: A moduláris dugaszolható kialakítás biztosítja a stabil érintkezési teljesítményt, kiküszöböli a laza csatlakozásokkal vagy az oxidáció által kiváltott melegítéssel kapcsolatos kockázatokat, és fenntartja a normál üzemi hőmérsékletet.

Eset összefoglalója

Az MNS fiókos kapcsolóberendezés egy csúcskategóriás, alacsony feszültségű szekrény, amelyet modularitása, nagy sűrűsége, kiváló interferenciaállósága és magas biztonsági besorolása jellemez. A GCK és GGD modellekhez képest jobban megfelel a magas színvonalú alkalmazásokhoz, mint például a precíziós gyártás, az új energia, a vasúti tranzit, az adatközpontok és a csúcskategóriás ipari létesítmények. Kompakt moduláris felépítésének, ipari minőségű EMC interferencia-ellenállásának, szigorú szigetelésének és védelemnek, valamint a könnyű karbantartásnak köszönhetően a modern intelligens gyárak MCC áramelosztó rendszereinek kedvelt választásává vált.

GYIK

K: Elérhető-e a kikapcsolás nélküli karbantartás?

V: Igen, minden fiókegységet önállóan terveztek. Ha egy bizonyos áramkör meghibásodik, csak a megfelelő fiókot kell kihúzni a karbantartáshoz, míg a többi áramkör továbbra is normálisan működik. Nincs szükség a teljes áramelosztó rendszer leállítására, így valóban nulla áramkimaradási idő érhető el. Alkalmas olyan helyzetekre, ahol az áramellátást még egy másodpercre sem lehet megszakítani.

K: Testreszabható a fiókos egységek száma?

V: Igen, ennek a terméknek a fiókegységei 1/4 modulméretűek. A standard egyszemélyes szekrény maximum 36 egységből állhat. Az egységek száma testreszabható az ügyfél áramköri igényei szerint, pontosan illeszkedve a különböző forgatókönyvek áramelosztási igényeihez, és alkalmazkodva a több áramkörrel és kis terhelésekkel rendelkező csúcskategóriás forgatókönyvekhez.

K: Használható-e az MNS kihúzható elosztószekrény nagyáramú forgatókönyvekben?

V: Igen, a névleges áram tartománya 630A és 6300A között van. Nagy méretű vastagított réz gyűjtősínekkel van felszerelve, amelyek nagy áramvezető képességgel, alacsony hőmérséklet-emelkedéssel, teljes szigetelésvédelemmel rendelkeznek, és stabilan alkalmazkodnak a különféle nagyáramú, csúcskategóriás áramelosztási forgatókönyvekhez, biztosítva a berendezés hosszú távú stabil működését.
