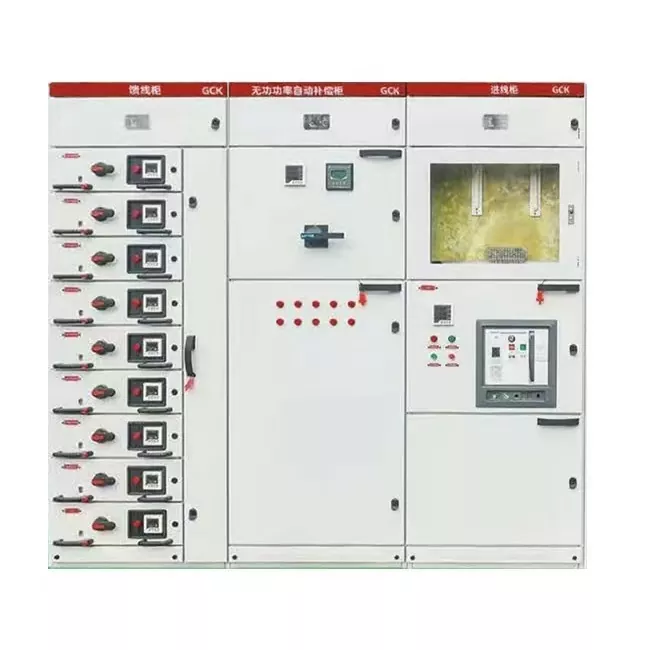

GCK kihúzható elosztószekrény

Még mindig zavarja az elosztóhelyiség szűkös helye? Vagy előfordult már olyan kisebb áramköri hiba, amely miatt a teljes gyártósort le kellett állítani karbantartás miatt, ami hatalmas gazdasági veszteségeket okozott? Bár a hagyományos rögzített szekrények olcsók, a karbantartás teljes áramszünetet igényel; míg a csúcskategóriás MNS rendszer kiváló teljesítményt nyújt, magas költsége gyakran sok projektet elriaszt.

A Junray Electrical GCK kihúzható elosztószekrényét pontosan ennek a dilemmának a kezelésére tervezték. Felhagytunk a hagyományos nagy méretű fiókos kialakítással, és egy optimalizált 1/2 modulos egységet alkalmaztunk. Ez a kialakítás nemcsak jelentősen csökkenti az elosztó helyiség alapterületét, hanem lehetővé teszi a "kikapcsolási karbantartást" is, teljesen kiküszöbölve a karbantartás okozta gépleállás miatti szorongást, és tökéletes választás olyan projektekhez, amelyek teljesítményt és költségvetést is igényelnek.

Alapvető erősségek

A GCK Draw-out elosztószekrény versenyképessége dinamikus működésében és helykihasználási képességeiben rejlik:

Rendkívül nagy áramkörsűrűség: 1/2 moduláris fiókegységgel egyetlen szekrényben akár 18 független áramkör is elhelyezhető, ami kétszer akkora, mint a hagyományos GCS szekrények kapacitása. Ez azt jelenti, hogy azonos alapterülettel dupla áramelosztó kapacitás érhető el, jelentősen javítva a helykihasználást.

"Zéró állásidő" elérése: A fiókegységek egyértelmű "működési, tesztelési, leválasztási" háromállású mechanikus reteszeléssel rendelkeznek. Ha egy áramkör meghibásodik, a kezelők könnyen eltávolíthatják a hibás fiókot karbantartáshoz, például elemcseréhez, miközben a szomszédos áramkörök továbbra is normálisan működnek, teljesen kiküszöbölve az áramkimaradásokat az egész vonalon.

Optimális költséghatékonyság: A drága MNS rendszerhez képest GCK szekrényeink ugyanolyan kényelmes üzemeltetési élményt nyújtanak, miközben jelentősen csökkentik a beszerzési költségeket, így jobb beruházás-kibocsátási aránnyal segítik Önt az infrastrukturális projektekben.

Professzionális gyártás

A 2013-ban alapított professzionális gyártóként a Junray Electrical modern gyártási létesítményekkel rendelkezik. Nemcsak hiteles nemzetközi tanúsítványokkal, például ISO, CCC és CE tanúsítvánnyal rendelkezünk, hanem fejlett gyártósoraink teljes készletével is rendelkezünk a lézeres vágástól a precíz hajlításig.

Ezt a GCK kihúzható elosztószekrényt szigorúan a nemzetközi szabványoknak megfelelően gyártják. A szekrény szerkezetét nagy szilárdságú moduláris profilok segítségével szerelik össze, amelyek merevséggel és pontossággal egyaránt rendelkeznek. A belső tér megvastagított, nagy vezetőképességű réz gyűjtősínekkel van felszerelve, 630A-tól 4000A-ig terjedő névleges áramerősséggel és akár 80kA-es rövid távú ellenállási árammal, amely biztosítja a stabilitást még nagy terhelésű indítás vagy rövidzárlati behatás esetén is. Az IP40 védelmi szinttel kombinálva hatékonyan szigeteli el a port és az idegen tárgyakat. Legyen szó poros műhelyről vagy olyan kereskedelmi területen, ahol gyakori a személyzet mozgása, garantálni tudja a belső alkatrészek tisztaságát és biztonságát.

Műszaki adatok:

Alkalmazható forgatókönyvek:

Közepes méretű gyárak: Áramelosztás az alapvető gyártósorokhoz, korlátozott költségvetéssel, de kényelmes üzemeltetést és karbantartást igényelnek.

Kereskedelmi komplexumok: Bevásárlóközpontok és irodaházak világítása és áramelosztása nem engedheti meg az áramkimaradást.

Kórházak/infrastruktúra: Közcélú létesítmények és ipari parkok, amelyek folyamatos áramellátást igényelnek.

Miért válassza a Junray Electricalt?

A Junray Electrical kiválasztása nem csupán a beszállító kiválasztását jelenti, hanem egy megbízható partnert is. Professzionális csapatunk van, amely gyors és precíz, személyre szabott szolgáltatásokat tud nyújtani. Megígérjük, hogy a hét minden napján, 24 órában globális gyors reagálást kínálunk. Ha olyan GCK kihúzható elosztószekrényt keres, amely megoldja a hely- és működési problémákat, ne habozzon tovább. Lépjen kapcsolatba velünk azonnal, hogy ingyenes műszaki tanácsadást és árajánlatot kapjunk.

Esettanulmány

Ez a projekt egy nagyméretű elektronikai alkatrészgyártó műhely áramelosztó rendszerének korszerűsítését jelentette. A létesítmény számos változtatható frekvenciájú gyártósort, precíziós megmunkáló berendezést, központi légkondicionáló rendszert és automatizált MCC (Motor Control Center) áramkört üzemeltet, amelyeket gyakori berendezések indítási-leállítási ciklusai és jelentős terhelésingadozások jellemeznek. Az eredeti fix típusú GGD elosztószekrények az áramkörök rendezetlenségétől és a nehéz karbantartástól szenvedtek; egy áramkör hibája könnyen érintheti a teljes gyűjtősínszakaszt, súlyosan veszélyeztetve a gyártás folytonosságát.

Az elosztás biztonságának, a karbantartási hatékonyságnak és az áramellátás stabilitásának fokozása érdekében a teljes erőmű kisfeszültségű elosztórendszerét GCK kihúzható kisfeszültségű kapcsolóberendezésekre cserélték. Ezek az egységek kezelik a műhely áramelosztását, a világítás elosztását, a változtatható frekvenciájú berendezések adagolóit és a központi meddőteljesítmény-kompenzációs vezérlést.

Frissítés előtti problémák

Magas karbantartási kockázatok és elhúzódó leállások: A régi fix szekrények egyes áramköreinek hibái miatt a teljes szakasz áramellátását le kellett állítani a javítás miatt; Az összetett csavaros vezetékezés és az időigényes sürgősségi javítások súlyosan befolyásolták a gyártósor teljesítményét.

A hiba továbbterjedésének magas kockázata: A független rekeszek hiánya azt jelentette, hogy az egyik áramkörben a rövidzárlatok vagy az ívek könnyen átterjedhetnek a szomszédos áramkörökre, ami széleskörű áramkimaradásokat okozhat.

Kapacitásbővítési nehézségek: A fix szekrényes áramkörökből hiányzott a rugalmasság, ami lehetetlenné tette a kapacitás egyszerű növelését vagy az áramkörök módosítását az új automatizált berendezésekhez.

Erős túlmelegedés az érintkezési pontokon: A hagyományos kapcsok oxidációja a hosszú távú működés során túlmelegedést és a kimenő adagolószekrények gyakori kioldását okozta a csúcsterhelési időszakokban.

Alacsony O&M hatékonyság: Az üzem közbeni csere vagy a tartalék fiókegységek használatának hiánya azt jelentette, hogy a hibaelhárítás áramkimaradásokat igényelt.

Berendezés konfigurációs terv

A műhelyterhelési besorolások és a folyamatkövetelmények alapján a kisfeszültségű elosztó helyiségben a GCK kihúzható kisfeszültségű kapcsolóberendezéseket telepítették. A konfiguráció magában foglalja a bejövő adagoló szekrényeket, a buszos szekrényeket, az MCC motoros adagolószekrényeket (kihúzható típus), a kondenzátorkompenzációs szekrényeket és a világítószekrényeket, amelyek mindegyike moduláris fiókszerkezettel és független rekesz kialakítással rendelkezik. A legfontosabb berendezések specifikációi

Szekrény típusa: GCK kisfeszültségű kihúzható kapcsolóberendezés

Névleges feszültség: 380V/400V

Névleges szigetelési feszültség: 660V

Szerkezeti jellemzők: Teljesen zárt fémszerkezet független funkcionális rekeszekkel (elkülönített gyűjtősín-, kábel- és fiókrekeszek)

Fiók funkcionalitás: Négy pozícióval rendelkezik – szerviz, teszt, lekapcsolt és kihúzott – lehetővé téve a karbantartást áramszünet nélkül és a gyors cserét tartalék fiókokkal

Védettség: IP30

Alkalmazási forgatókönyvek: Ipari műhely MCC (Motor Control Center) alkalmazások, gyakori indítást/leállítást igénylő terhelések és nagy megbízhatóságú folyamatos gyártási folyamatok

Utólagos beszerelés kiemeli

Moduláris fiók kialakítás: Minden áramkörnek van egy független fiókja, amely biztosítja a kölcsönös szigetelést és a magas biztonságot.

Kettős reteszelés (elektromos és mechanikus): Megakadályozza a helytelen működést és a terhelés alatti be-/kihúzást, kiküszöbölve az emberi hibából eredő baleseteket.

Kettős gyűjtősínes, szekcionált kialakítás buszmegkötős szekrényekkel: Lehetővé teszi a szekcionált tápellátást, a terheléselosztást és a hibaleválasztást.

Bőséges tartalék fiókáramkörök: Kiszolgálja a jövőbeli berendezésbővítési és folyamatmódosítási igényeket.

Utólagos beszerelés utáni működési teljesítmény

Jelentősen javult a hibakezelés hatékonysága: Az egykörös hibák a tartalék fiókban történő közvetlen cserével megoldhatók; a sürgősségi javítási idő 1-2 óráról 5 perc alá csökken, ami drasztikusan minimalizálja a gyártósor állásidő-veszteségét.

Fokozott biztonság: A független rekeszszerkezet teljesen megakadályozza a hibák továbbterjedését és az ívvándorlást, kiküszöbölve a keresztirányú rövidzárlati baleseteket.

Normál berendezés hőmérséklet-emelkedés: Stabil érintkező a dugaszolható elsődleges érintkezőknél; nincs túlmelegedés az oxidáció miatt; stabil működés csúcsterhelési időszakokban.

Továbbfejlesztett áramellátás folytonossága: A szakaszos tápegység buszcsatlakozó képességgel biztosítja, hogy az egyik szakasz karbantartása ne zavarja meg a műhelyszintű termelést. Csökkentett O&M költségek: A 10 éves életciklus-karbantartási költségek körülbelül 20%-kal alacsonyabbak, mint a rögzített típusú szekrényeknél, így nincs szükség a rögzítőelemek gyakori meghúzására vagy a karbantartáshoz szükséges nagymértékű áramszünetekre.

Eset összefoglalója

A GCK kihúzható szekrények ideálisak a folyamatos ipari termelést, a berendezések gyakori indítási/leállítási ciklusait, valamint az áramellátás megbízhatóságára és a karbantartási hatékonyságra vonatkozó magas követelményeket támasztó forgatókönyvekhez. A hagyományos GGD fix szekrényekkel összehasonlítva olyan előnyöket kínálnak, mint a biztonsági reteszelés, a független elkülönítés, a gyors egységcsere, a rugalmas bővítés és a robusztus hibaelhárítási képességek, így a gyári MCC-k és az ipari kisfeszültségű áramelosztó utólagos felszerelések előnyben részesített választása.
