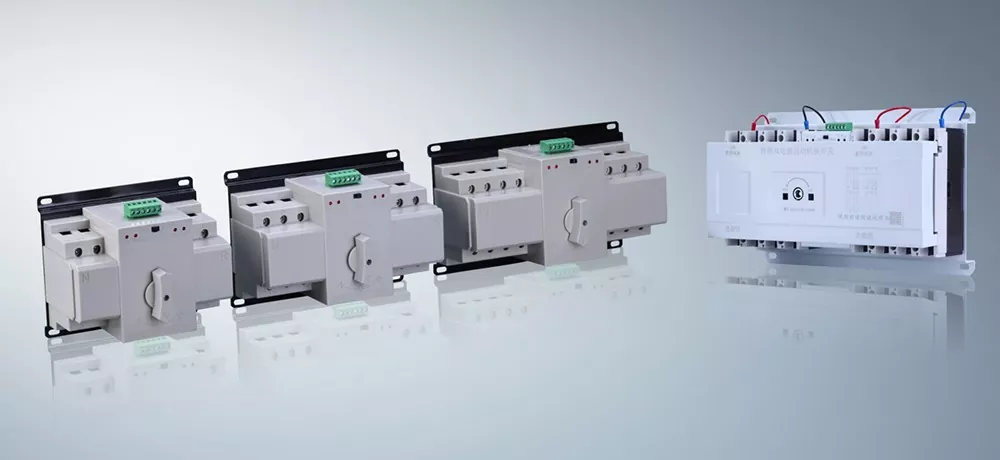

ATS Dual Power Automatic Transfer Switch-PC

Olyan forgatókönyvekben, mint a kórházak, adatközpontok és csúcskategóriás irodaházak, akár egy másodperces áramszünet is helyrehozhatatlan veszteségeket okozhat – az orvosi berendezések leállása hatással van a kezelésre, a szerverek leállása az alapvető adatok elvesztését, a gyártóberendezések leállása pedig hatalmas veszteségeket okoz. A hagyományos CB-szintű kettős tápegységek két egymáshoz kapcsolt megszakítóból állnak, amelyek nem csak elégtelen megszakítókapacitásúak és nagy zárlati áramokat nem képesek kezelni, hanem lassú kapcsolási sebességgel is rendelkeznek (általában 1000-2500 milliszekundum), ami rendkívül hajlamos a hibák növekedésére, és alapvetően nem tudja kielégíteni a nagy megbízhatósági igényt. Az integrált kialakítású ATS Dual Power Automatic Transfer Switch-PC teljes mértékben kompenzálja a CB-szintű termékek hiányosságait, a kritikus forgatókönyvek esetére kiépíti a tápegység biztonsági védelmi vonalát, és másodpercenként biztosítja az áramellátást.

Közvetlenül kielégíti a nagy megbízhatóságú tápegység iránti alapvető keresletet

Az ATS Dual Power Automatic Transfer Switch-PC a "megbízhatóságra, sebességre és hatékonyságra" összpontosít. Mindegyik előny pontosan megfelel a vásárlók alapvető aggályainak, így versenyképesebb a CB-szintnél, jobban megfelel a nagy keresletű forgatókönyvek tényleges igényeinek, és nagyobb nyugalmat tesz lehetővé mind a vásárlás, mind a használat során.

PC-szintű integrált felépítés, megbízhatóbb kioldás: Integrált kivitelben eltér a CB szint nyers szerkezetétől, ahol két megszakító van csatlakoztatva. Nincsenek elcsúszási vagy újrabekapcsolási mechanikai veszélyek, és kioldási képessége messze meghaladja a CB szintjét. Könnyedén képes kioldani a nagy rövidzárlati áramokat, hatékonyan megakadályozva a hibák kiterjedését, és alkalmas kritikus forgatókönyvekre magas kioldási kapacitásigény esetén. Szigorúan követi az IEC 60947-6-1 és a GB/T 14048.11 kettős szabványát mind hazai, mind nemzetközi szinten, biztosítva a professzionális teljesítményt.

Automatikus és gyors kapcsolás, a tápellátás soha nem szakad meg: Intelligens érzékelő modullal felszerelve, valós időben tudja figyelni a hálózati tápellátás állapotát. Ha a hálózati feszültség megszakad, azonnal átkapcsol a tartalék áramforrásra. A kapcsolási sebesség sokkal gyorsabb, mint a CB szinten, megfelel a kritikus forgatókönyvek ezredmásodperces szintű kapcsolási követelményeinek. A folyamat során nincs szükség manuális működtetésre, amely biztosítja a megszakítás nélküli áramellátást, és tökéletesen kezeli a kórházak és adatközpontok „nem áramszünet” fő fájdalmas pontjait, biztosítva a kritikus berendezések folyamatos működését.

Nagy stabilitás és alacsony meghibásodások, kényelmesebb karbantartás: Az integrált szerkezeti kialakítás leegyszerűsíti a belső mechanikai szerkezetet, így stabilabb működést tesz lehetővé, a hibaarány jóval alacsonyabb, mint a CB szinten. Nincs szükség gyakori karbantartásra, jelentősen csökkentve a későbbi karbantartási költségeket. Ugyanakkor kompatibilis a zord működési környezetekkel is, stabil teljesítményt biztosít a hosszú távú folyamatos működés során is, teljesen kiküszöbölve a vásárlók aggodalmait a berendezés megbízhatóságával kapcsolatban.

Műszaki előírások

Részletes Bevezetés

A Junray Electrical betartja a minőség elvét, és minden részletre nagy figyelmet fordít. Professzionális kivitelezéssel biztosítja az ATS Dual Power Automatic Transfer Switch - PC hosszú távú stabil működését. A részletekre való aprólékos odafigyelés révén kiküszöböli a vásárlási aggályokat. A PC-szintű integrált struktúra nagyobb megszakítási kapacitással és megbízhatóbb működéssel rendelkezik, teljesen kiküszöbölve a CB-szintű toldott struktúra hátrányait; az intelligens automatikus kapcsolási kialakítás valós időben figyeli az áramellátás állapotát, pontosan és gyorsan kapcsol, biztosítva a megszakítás nélküli áramellátást; a megbízható működési mechanizmus precíz nyitási és zárási műveleteket, zökkenőmentes, késleltetés nélküli kapcsolást és rendkívül alacsony hibaarányt biztosít; a szabványos beépítési kialakítás lehetővé teszi közvetlenül az elosztódobozokba és a kapcsolószekrényekbe történő beépítést, így a beépítés kényelmessé válik, valamint szerelési időt és munkaerőt takarít meg, alkalmas különféle elosztószekrény-elrendezésekhez.

Kifejezetten nagy megbízhatóságú forgatókönyvekhez szabva

Az ATS Dual Power Automatic Transfer Switch-PC fő előnyei, a nagy megbízhatóság és a gyors kapcsolás széles körben alkalmazható különféle forgatókönyvekben, amelyek nagy tápellátási megbízhatóságot igényelnek. Mindegyik forgatókönyv pontosan illeszthető a követelményekhez, biztonságosabb áramellátást és valóban „testreszabott” megoldást biztosítva. Kórházi áramelosztási forgatókönyvekben alkalmas arra, hogy a kórházakban különféle orvosi berendezéseket tápláljon, biztosítva a sebészeti berendezések és az intenzív osztályok folyamatos működését, megóvva az életbiztonságot, és megfeleljen a GB 16895.24-2005 egészségügyi létesítmény elektromos szabványainak; adatközponti forgatókönyvekben az alapvető berendezésekhez, például szerverekhez és kapcsolókhoz van igazítva, elkerülve az adatvesztést és az áramkimaradások miatti üzleti megszakításokat; lakó- és irodaépületek esetén a sokemeletes lakók és kereskedelmi irodák áramellátásához igazodik, biztosítva, hogy a mindennapi életet és az irodai működést ne befolyásolja; a fotovoltaikus kettős teljesítmény kapcsolási forgatókönyveknél a fotovoltaikus rendszerek és a tartalék áramforrások közötti átkapcsoláshoz igazodik, biztosítva a stabil fotovoltaikus tápellátást, és megfelel a GB/T 19964-2012 fotovoltaikus erőművek csatlakozási szabványainak.

Testreszabási garancia

Az ATS Dual Power Automatic Transfer Switch-PC professzionális gyártója, szállítója és kínai gyáraként a Junray Electrical szigorúan betartja a PC-szintű kettős teljesítményű automatikus átviteli kapcsolókra vonatkozó nemzeti szabványt (GB/T 14048.11-2024). Minden eszköz három alapvető teszten megy keresztül: bekapcsolási hibakeresés, kapcsolási teszt és törésteszt, hogy minden gyárilag kész eszköz stabilan működjön, és zökkenőmentesen átmenjen a projekt elfogadáson. Kínálunk személyre szabott kapcsolatok számának és aktuális. Az Ön kettős teljesítménykapcsolási követelményei alapján személyre szabottan tudunk exkluzív berendezéseket készíteni. Legyen szó kórházról, adatközpontról vagy fotovoltaikus projektről, pontosan adaptálható, ami gondtalan beszerzést tesz lehetővé.

Miért válassz minket?

Más gyártók hasonló termékeivel összehasonlítva mélyebben megértjük a nagy megbízhatóságú tápegységekkel kapcsolatos alapvető követelményeket, és jobban tudjuk kezelni a vásárlók tényleges aggályait. A Junray Electrical ATS Dual Power Automatic Transfer Switch-PC választása a kényelmet, a nyugalmat és a biztonságot jelenti.

Professzionális erősség jóváhagyása: A nagy megbízhatóságú áramelosztó berendezésekben végzett több éves mélyreható kutatással és gyártással komplett kutatás-fejlesztési, gyártási és minőségellenőrzési rendszerünk van, amely megfelel a nemzetközi és a hazai szabványoknak is, biztosítva a minőséget.

A megkülönböztetés egyértelmű előnyei: A PC-szintű integrált kialakítás erősebb, gyorsabban kapcsol és megbízhatóbb, mint a CB-szintű megszakító, így a kulcsfontosságú forgatókönyvek esetén pontosan kezeli a tápellátás fájdalmas pontjait.

Testre szabott szolgáltatások: Támogatja az áramkörök számának és az áramerősség testreszabását, amely megfelel a különböző forgatókönyv-szükségleteknek, elutasítva az "egy-size-mindent";

Átfogó és figyelmes kiszolgálás: Professzionális kiválasztási útmutatást nyújt az értékesítés előtt, valamint telepítési és üzembe helyezési támogatást az értékesítés után, biztosítva a vásárlási és felhasználási folyamat gondtalanságát és elősegítve a projekt gördülékeny előrehaladását.

Lépjen kapcsolatba velünk most, zárja be ezt a kiváló választást a nagy megbízhatóságú kettős tápkapcsoló berendezésekhez, építsen tápegység-védelmi vonalat a legfontosabb forgatókönyvekhez, küszöbölje ki az áramkimaradás kockázatát, és biztosítsa, hogy minden tápegység stabil, biztonságos és hatékony legyen!

Utólagos beépítési esettanulmány

I. Projekt áttekintése

Ez a projekt egy A fokozatú felsőoktatási kórház fekvőbeteg épületének és intenzív terápiás osztályának (ICU) áramelosztó rendszerének korszerűsítését foglalja magában. Ez egy tipikus "I. osztályú terhelés" tápellátási forgatókönyvet képvisel, amely magában foglalja a kritikus terheléseket, például a műtői táprendszereket, az intenzív osztály életfenntartó berendezéseit, az orvosi oxigénellátó egységeket, a tűzoltószivattyúkat, a lifteket és a központi szerverteremben található precíziós berendezéseket. Ezek a terhelések abszolút folytonosságot igényelnek – az áramkimaradások és a pillanatnyi leállások szigorúan tilosak – rendkívül magas követelményeket támasztanak a kapcsolási sebességgel, az áramellátás folytonosságával és a túlfeszültség-/ütésállósággal szemben. Az eredeti rendszer szabványos CB-osztályú kettős teljesítményű kapcsolókat használt, amelyek szenvedtek a lassú kapcsolási sebességtől, a nagy bekapcsolási áramok miatti kioldásra való hajlamtól és a rövid feszültségesések miatti téves kapcsolástól. A hálózati ingadozások gyakran okozták a precíziós orvosi berendezések újraindítását és az adatátvitel megszakadását, ami nem felelt meg az I. osztályú terhelésekhez szükséges megszakítás nélküli tápellátásra vonatkozó szabványoknak.

Az I. osztályú terhelésekre vonatkozó kötelező előírásoknak való megfelelés és az életvédelmi berendezések folyamatos működésének biztosítása érdekében a rendszert teljes egészében PC-osztályú integrált, kettős teljesítményű automatikus átviteli kapcsolókra fejlesztették. Ez lehetővé teszi a gyors váltást két független közüzemi áramforrás és egy tartalék generátor között, biztosítva a nulla áramkimaradást, a téves kioldást és az abszolút működési megbízhatóságot.

II. Utólagos felszerelés előtti problémák

A CB-osztályú szerkezetnek nincs ütésállósága, és hajlamos a téves kioldásra: a megszakító alapú összeállításnak köszönhetően a motorindításokból származó bekapcsolási áramok és a hálózat azonnali ingadozásai könnyen téves kioldásokat válthatnak ki, és megszakíthatják a kritikus berendezések áramellátását.

A precíziós berendezésekhez nem megfelelő lassú kapcsolási sebesség: A CB-osztályú kapcsolási idők 1-2 másodpercig terjednek, meghaladva a precíziós orvosi berendezések és szerverek teljesítményvesztés-tűrését, ami gyakran a berendezések újraindításához és adatvesztéshez vezetett.

Az I. osztályú terheléselfogadási szabványok be nem tartása: A szabályozás szigorúan tiltja a CB osztályú kapcsolók használatát az I. osztályú terheléseknél – beleértve a tűzoltószivattyúkat, felvonókat és a központi szerverterem berendezéseit –, ami kritikus megfelelőségi problémát jelent.

Nagy a párhuzamos csatlakozás kockázata: A kettős megszakító szerelvény reteszelő mechanizmusa nem volt pontos; a hosszan tartó mechanikai kopás azt a veszélyt jelentette, hogy a két áramforrás véletlenül párhuzamosan csatlakozik.

Rossz stabilitás nagy terhelés mellett: Az érintkezők hajlamosak voltak túlmelegedni és vibrálni a nagy teljesítményű terhelések indítása és leállítása során, ami veszélyeztette az áramellátás folytonosságát.

III. Berendezés konfigurációs terv

Az „I. osztályú” teljesítményterhelésekre vonatkozó kórházi szabványoknak és a kritikus terhelésekre vonatkozó tűzbiztonsági követelményeknek megfelelően a magáram-elosztó szekrények PC-osztályú integrált kettős teljesítményű automatikus átviteli kapcsolókat (ATS) használnak. Tiszta terheléskapcsoló szerkezettel, megszakító kioldó mechanizmusok nélkül, ezek az egységek nagy túlfeszültség-tűrést, gyors kapcsolási sebességet és precíz mechanikus reteszelést kínálnak, így ideálisak kritikus, megszakítás nélküli terhelésekhez.

Az alapvető berendezések műszaki adatai

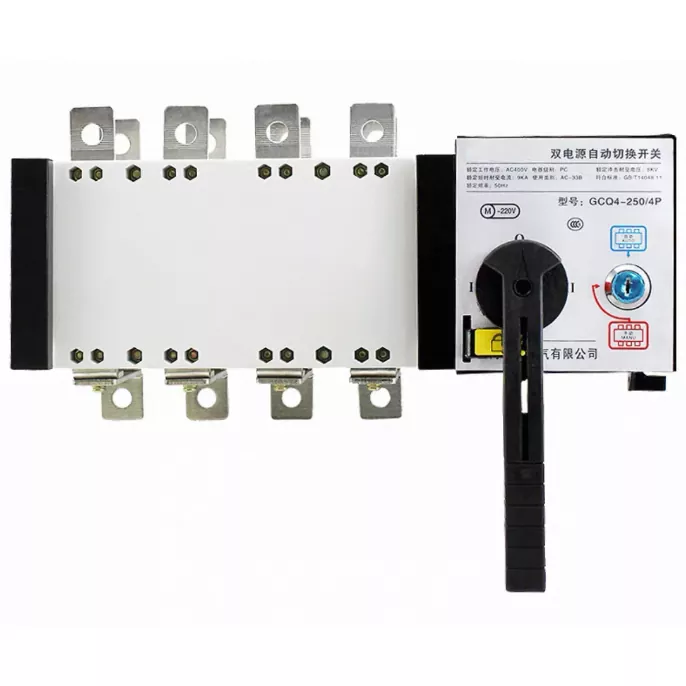

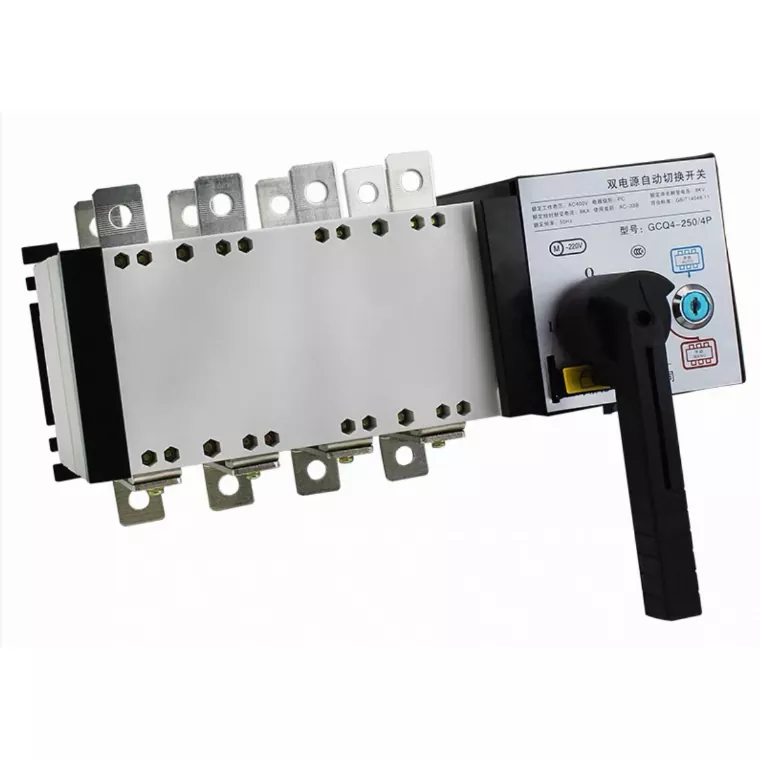

Modell: PC-osztályú integrált kettős teljesítményű automatikus átviteli kapcsoló (ATS)

Névleges feszültség: AC 380V/220V

Névleges áramerősség: 160A–250A (alkalmas a kórházi főáram és a szerverszobák terhelésére)

Szerkezeti jellemzők: Integrált egység kialakítás; nincsenek független megszakítók; nincs túlterhelés kioldó mechanizmus

Kapcsolási sebesség: Ultragyors kapcsolás (0,1–0,5 s); megfelel a precíziós berendezések zavartalan működésére vonatkozó követelményeknek

Tolerancia: Ellenáll a motor indítási túlfeszültségének; nincs kioldás vagy téves működés rövid távú túlterhelés esetén

Reteszelési módszer: Precíziós integrált mechanikus-elektromos reteszelés; teljesen megakadályozza a két áramforrás párhuzamos csatlakoztatását

Alkalmazható terhelések: I. osztályú kórházi terhelések, tűzoltószivattyúk, liftek, adatközpontok és kritikus berendezések, amelyek folyamatos áramellátást igényelnek

IV. Alkalmazás kiemeli

Integrált szerkezet, kiküszöböli a hamis kioldást: PC-osztályú kialakítás kizárja a túlterhelés/rövidzár kioldási funkciókat; az egység csak a kapcsolást kezeli, és nem kapcsol ki szükségtelenül, hatékonyan oldja meg a kritikus berendezések túlfeszültsége által okozott áramkimaradásokat.

Ultragyors kapcsolás, valóban megszakítás nélkül: A ezredmásodperces szintű kapcsolás zökkenőmentes átmeneteket biztosít a hálózat villogása vagy pillanatnyi feszültségesése során, megakadályozva az újraindítást vagy az adatvesztést a precíziós orvosi és informatikai berendezéseknél.

Kiváló túlfeszültség-tűrés: Úgy tervezték, hogy ellenálljon a vízszivattyúk, liftek és nagy gépek indítási túlfeszültségeinek; a tolerancia messze meghaladja a CB-osztály szabványait; stabil, hűvös működés nagy terhelés mellett.

Rendkívül megbízható reteszelés: A precíziós integrált mechanikus reteszszerkezet minimalizálja a kopást; zökkenőmentes, elakadásmentes, hosszú távú működést biztosít a párhuzamos áramforrás csatlakoztatásának kockázata nélkül.

Megfelel a kötelező I. osztályú terhelési szabványoknak: Megfelel a szigorú szabályozási követelményeknek (épületvillamossági és tűzbiztonsági előírások), amelyek előírják a PC-osztályú kettős teljesítményű kapcsolók használatát a kritikus I. osztályú terheléseknél; 100%-os átvizsgálási arányt biztosít. V. Működési teljesítmény utólagos felszerelés után

Valódi megszakítás nélküli tápellátás a kritikus berendezésekhez: Az orvosi berendezések, szervertermek és tűzbiztonsági rendszerek nulla leállást és nulla újraindítást tapasztaltak többszörös hálózati ingadozások, pillanatnyi áramkimaradások és generátorátkapcsolási tesztek során.

A zavaró kioldások teljes kiküszöbölése: A bekapcsolási áramok és a rövid távú túlterhelések többé nem váltanak ki véletlen lekapcsolást; A tápegység stabilitása elérte a 100%-ot.

Precíz kapcsolás rezgés és túlmelegedés nélkül: Az érintkezők stabilak maradnak, és a hőmérséklet-emelkedés a normál határokon belül marad a hosszú távú nagy terhelésű működés során; nem történik mechanikai elakadás vagy rendellenes zaj.

A tűzbiztonsági és egészségügyi átvételi szabványoknak való teljes megfelelés: Az I. osztályú terheléseknek megfelelő konfiguráció és a megbízható kapcsolási logika biztosította a speciális átvételi ellenőrzések sikeres elvégzését.

Rendkívül alacsony karbantartási hibaarány: Az egyszerű szerkezet, a sérülékeny kioldó alkatrészek hiánya és a hosszú mechanikai élettartam minimális hosszú távú karbantartási költségeket eredményez.

VI. Eset összefoglalója

A PC-osztályú kettős teljesítményű átviteli berendezéseket kifejezetten I. osztályú terhelésekhez, tűzoltószivattyúkhoz, liftekhez, kórházakhoz, adatközpontokhoz és kritikus szerverszobákhoz tervezték. A legfontosabb előnyök közé tartozik az integrált szerkezet, a kioldási mechanizmus hiánya, a nagy túlfeszültség-ellenállás, a gyors kapcsolási sebesség és a téves működés elleni védelem. Míg a CB-osztályú eszközöket szabványos II. osztályú terhelésekhez használják, a PC-osztályú eszközök a kritikus I. osztályú terheléseket szolgálják ki, mindegyikre külön szerepkörrel és szigorú szabályozási szabványokkal. A PC-osztályú berendezések alapvetően megoldják az olyan problémákat, mint a pillanatnyi áramkimaradások, zavaró kioldások és a kritikus terhelések esetén a berendezések újraindítása, és alapvető összetevőként szolgálnak a magas színvonalú áramelosztás és az épületek biztonságos, megbízható áramellátásának biztosításához.
