A PV Combiner Box a fotovoltaikus erőművek egyenáramú oldalán lévő központi elem. Elsősorban több PV modulsorból származó egyenáramok összesítésére és egyenáramú elosztó szekrényekre és inverterekre történő kimenetére használják, hatékonyan leegyszerűsítve a komplex helyszíni vezetékezést és csökkentve az építési költségeket.
Az intelligens és szabványos (nem intelligens) változatban is elérhető termék több biztonsági funkciót is magában foglal, mint például biztosítékvédelem, túlfeszültség-védelem és földelésvédelem. Egy szabványosított kültéri besorolású burkolattal és egy intelligens felügyeleti rendszerrel kombinálva alkalmas nagy és közepes méretű, földre szerelt és elosztott PV erőművek kültéri működésére, szerkezeti stabilitást, könnyű karbantartást és kiváló alkalmazkodóképességet kínál.
Ez a PV Combiner Box DC bemeneteket támogat akár 24 PV modulsorból, több szétszórt DC forrást egyetlen vagy több központosított kimenetté egyesítve. Ez jelentősen leegyszerűsíti a PV-tömb és az inverter/DC elosztószekrény közötti upstream huzalozást, csökkenti a helyszíni vezetékek zűrzavarát, és javítja a PV-erőmű általános szervezettségét és rendezettségét.

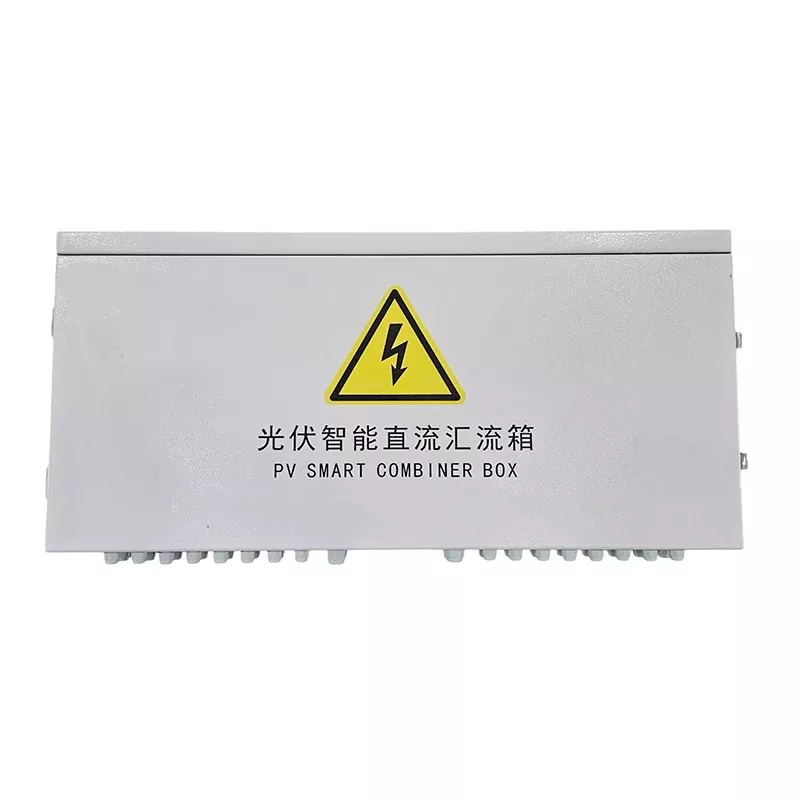

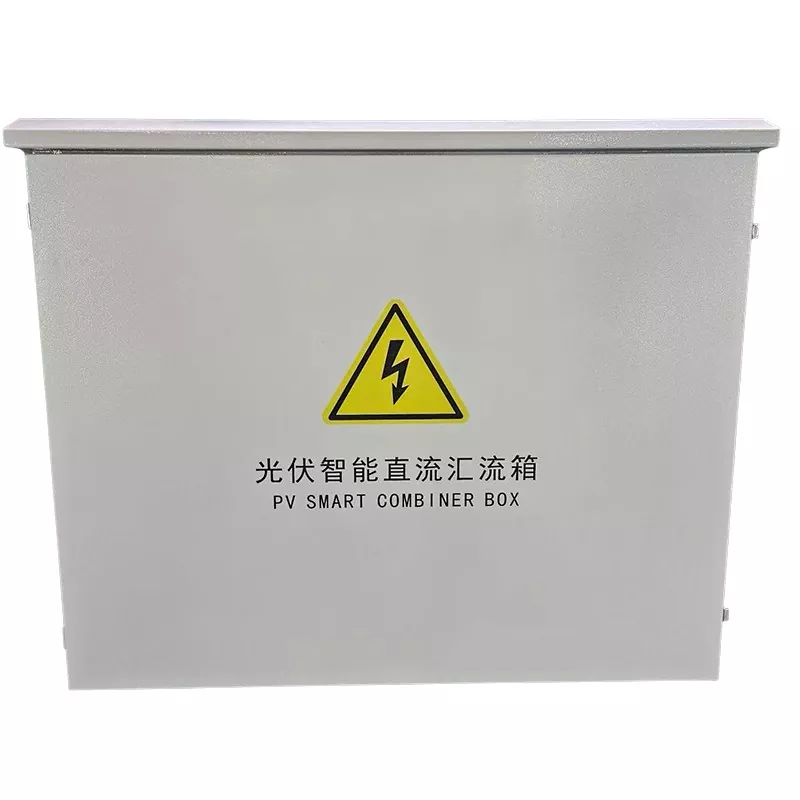

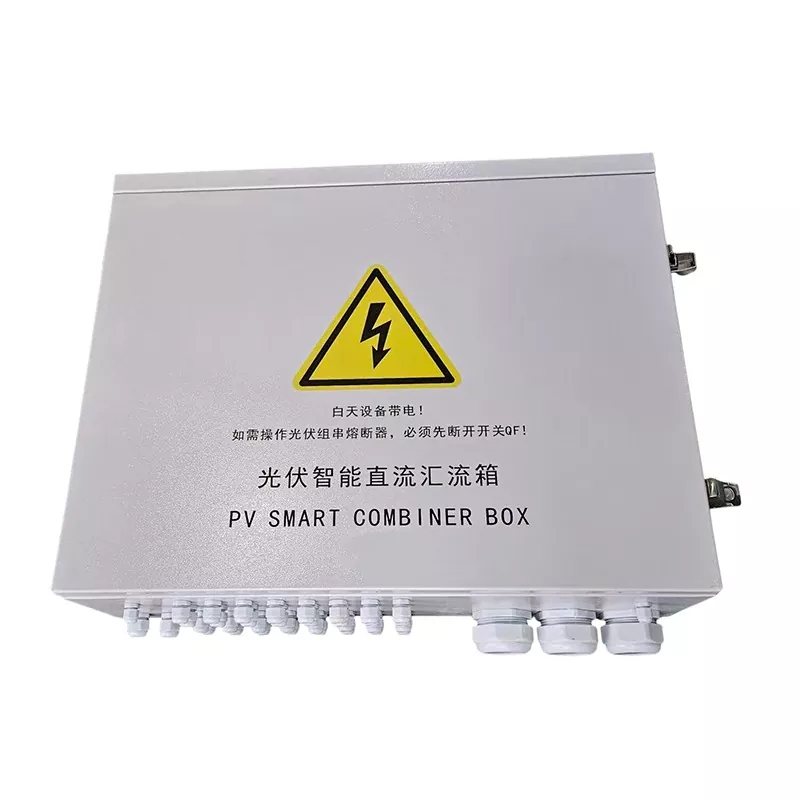

A berendezéseket intelligens és nem intelligens típusokba sorolják, hogy megfeleljenek a különböző projektköltségvetéseknek és az O&M szabványoknak. A nem intelligens modellek az alapvető húrkombinációra és a biztonsági védelemre összpontosítanak, így alkalmasak szabványos PV projektekhez. Az intelligens modellek dedikált felügyeleti egységekkel rendelkeznek, amelyek átfogó adatgyűjtésre és berendezések állapotának figyelésére képesek, így ideálisak az intelligens PV erőművekhez.

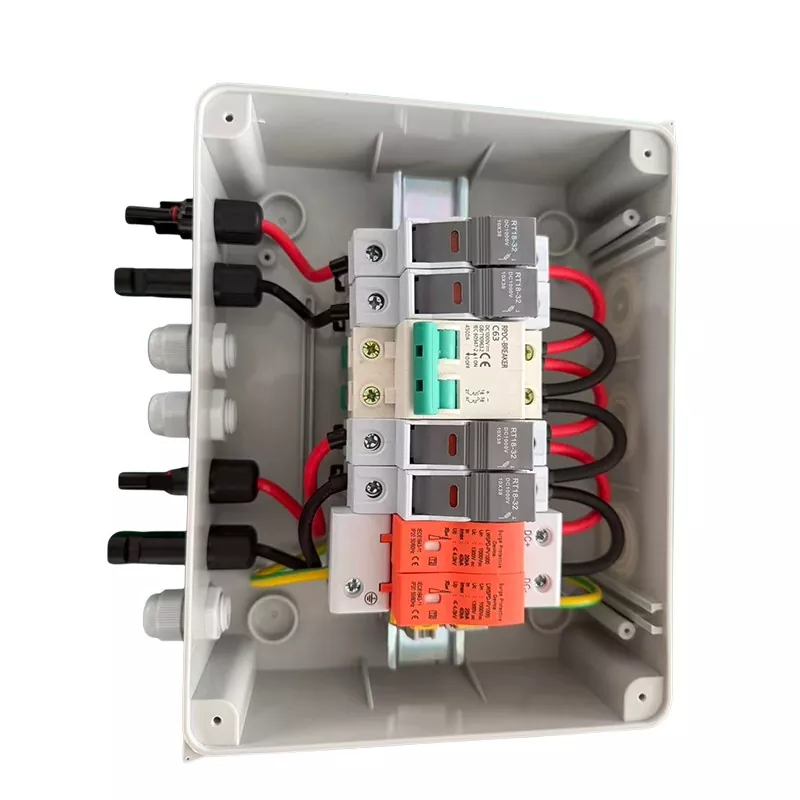

1. Egyedi láncbiztosíték-védelem: Minden napelem-füzér pozitív és negatív kivezetése speciális PV biztosítékokkal és megfelelő biztosítéktartókkal van felszerelve. Egyetlen lánc meghibásodása esetén a biztosíték gyorsan leválasztja az áramkört, megakadályozva, hogy a hiba átterjedjen a teljes szálra vagy az egész üzemre; ez csökkenti a csereköltségeket és biztosítja az O&M személyzet biztonságát a karbantartás során.
2. Átfogó gyűjtősín-oldali védelem: A kimeneti oldalon alapfelszereltség a megszakítók és a nagyfeszültségű túlfeszültség-védelmi eszközök (SPD). A robusztus földelési rendszerrel párosítva rövidzárlat-, túlfeszültség-, villám-túlfeszültség- és földzárlat-védelmet biztosít, átfogóan kezelve a gyakori elektromos veszélyeket a DC oldalon.
1. Nagyfeszültségű túlfeszültség elleni védelem: A PV Combiner Box beépített nagyfeszültségű SPD-vel rendelkezik, amelyet kifejezetten PV alkalmazásokhoz terveztek. Akár 1000 VDC folyamatos üzemi feszültségével (sín-föld) megbízhatóan kezeli a tranziens túlfeszültségeket és túlfeszültség-csúcsokat a nagyfeszültségű PV rendszerekben, kielégítve a nagyfeszültségű hálózatra kapcsolt erőművek követelményeit.
2. Nagyfeszültségű rendszerkompatibilitás: A belső tápegység modul támogatja a PV bemeneti feszültséget 1000 VDC-ig, és kompatibilis a főáramú nagyfeszültségű PV modulrendszerekkel. Its high versatility allows it to be used in the vast majority of distributed and centralized PV projects.
1. Nagy pontosságú adatgyűjtés: Az intelligens modellek DC CT (áramtranszformátor) érzékelőmodulokkal vannak felszerelve a húráramok, a gyűjtősín feszültség és a belső ház hőmérsékletének valós idejű monitorozására. Ezenkívül automatikusan észlelik az SPD-k és a megszakítók működési állapotát, biztosítva a stabil és pontos adatgyűjtést.
2. Helyi kijelző funkció: Az egység digitális kijelzővel rendelkezik, amely lehetővé teszi a húráramok, a gyűjtősín feszültség, a ház hőmérséklete, a rendszer teljesítménye, az eszköz címe és a komponens állapota helyszíni megtekintését. Ez lehetővé teszi a berendezés működésének helyszíni ellenőrzését anélkül, hogy háttérfelügyeleti rendszerre lenne szükség.
3. Hibalokalizálás és riasztás: Támogatja az automatikus hibariasztásokat és a pontos helyi hibahelymeghatározást, segítve az O&M személyzetet a rendellenességek gyors azonosításában, a hibaelhárítási idő csökkentésében és a PV erőmű működési hatékonyságának javításában.
1. Szabványos kommunikációs protokollok: Alapkivitelben RS485 interfésszel, és támogatja az univerzális MODBUS-RTU protokollt. Stabil integrációt tesz lehetővé a napelemes erőművi felügyeleti platformokkal adatfeltöltés, paraméterletöltés és távoli üzembe helyezés céljából.
2. Másodlagos túlfeszültség-védelem az interfészek számára: Minden külső kommunikációs interfész független túlfeszültség-védelmi struktúrákkal rendelkezik, amelyek megakadályozzák a kommunikáció megszakadását vagy a kültéri villámcsapások és túlfeszültség-interferenciák okozta meghibásodásokat, biztosítva a stabil, hosszú távú adatátvitelt.
1. Külső tápegység mód: Támogatja a 220V AC/DC külső táp bemenetet, így a PV Combiner Box alkalmas olyan helyzetekre is, ahol nincs PV feszültség – például napfény hiányában vagy készenléti karbantartás esetén –, ezáltal biztosítva a folyamatos online felügyeletet.
2. PV Self-Powered Mode: Működhet közvetlenül a PV-tömb feszültségével, így nincs szükség külön tápkábelekre; ez jelentősen csökkenti az anyag- és munkaerőköltségeket, miközben leegyszerűsíti a helyszíni vezetékezést.

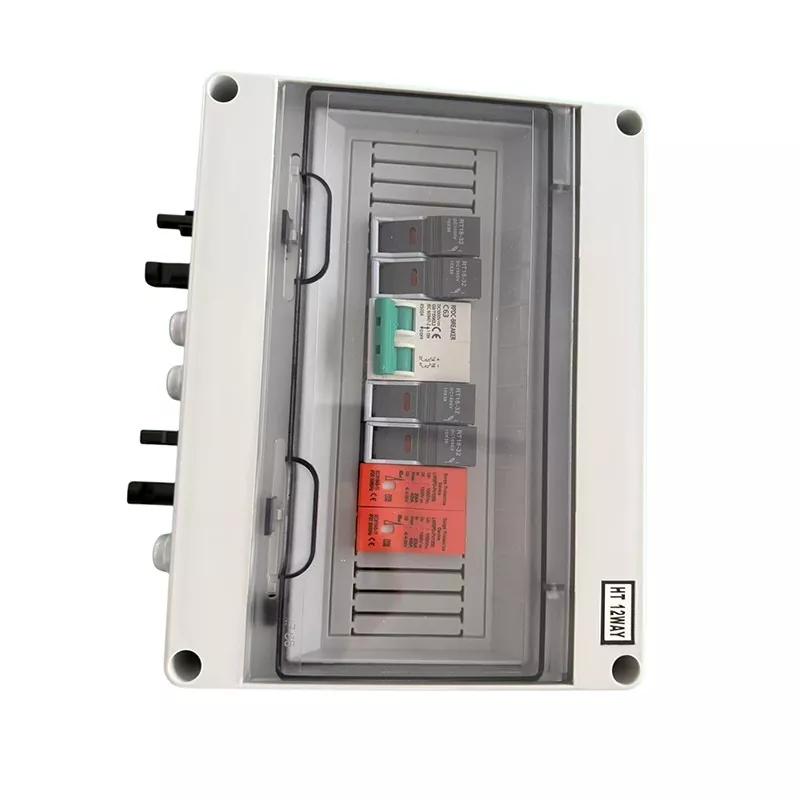

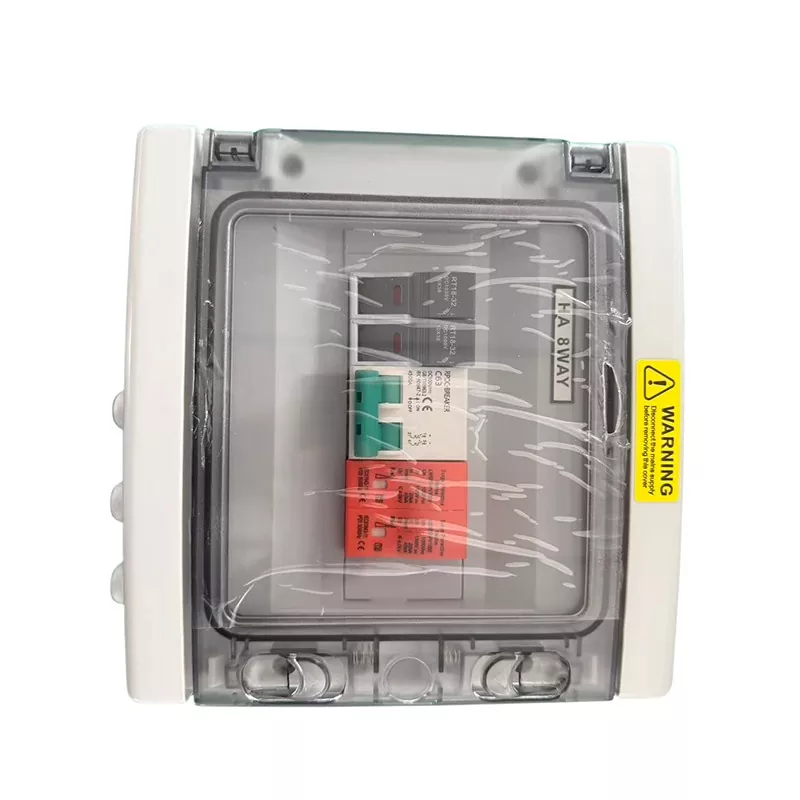

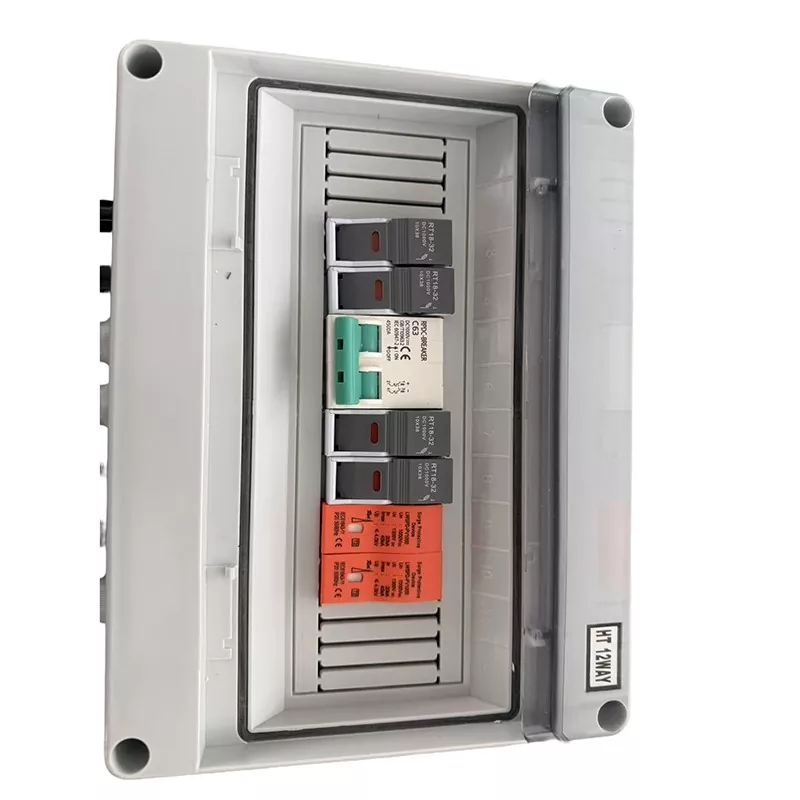

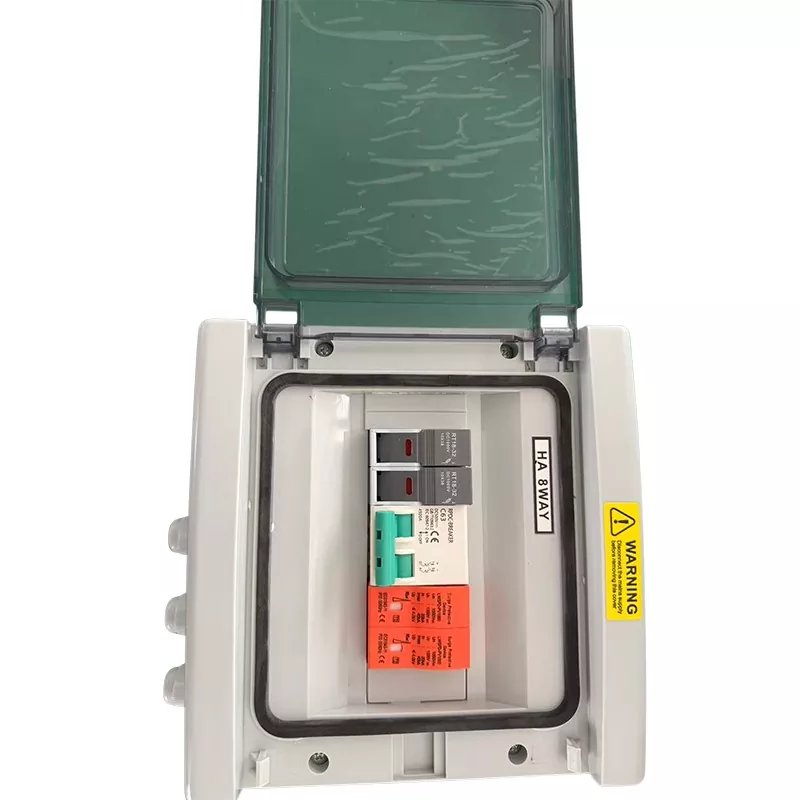

1. Magas szintű védelem: IP65 behatolás elleni védelemmel rendelkezik, amely ellenáll a víznek, a pornak, a rozsdának és a sópermetnek; ellenáll az olyan zord környezeti feltételeknek, mint a heves esőzés, a por felhalmozódása, a nedvesség okozta korrózió és a parti sópermet.
2. Outdoor-Ready Structure: Designed for secure wall-mounted installation with a compact footprint; a belső tér rendezett vezetékekkel és áramvonalas szerkezettel rendelkezik, ami alacsony meghibásodási arányt eredményez, és megkönnyíti a karbantartást és az alkatrészek cseréjét.
1. Szabványosított minőségi gyártás: A PV kombinálódobozok professzionális kínai gyártójaként és szállítójaként a Junray Electrical betartja a szigorú ipari szabványokat, megbízható alapelemeket használva a hosszú távú, stabil működés érdekében.
2. Többdimenziós testreszabás: A ház szerkezete, konfigurációja, megjelenítési funkciói és kommunikációs paraméterei testreszabhatók a konkrét projektkövetelményekhez; ez lehetővé teszi a precíz igazítást a különféle PV projektek egyedi telepítési és O&M igényeihez anélkül, hogy az alapvető biztonsági teljesítményt veszélyeztetné.
1. Nagyméretű, földre szerelt fotovoltaikus erőművek: Megfelel a nagy kapacitású, központosított PV-tömbök áramkombinálására és védelmére vonatkozó követelményeknek.
2. Kereskedelmi és ipari elosztott PV: Alkalmas gyári háztetők és kereskedelmi épületek napelemes rendszereihez.
3. PV projektek kihívást jelentő környezetben: Alkalmas zord kültéri körülmények között is működni, beleértve a hegyvidéki terepet, sivatagokat és magas sótartalmú tengerparti területeket.
| Tétel | Specifikáció |
|---|---|
| Áramkör száma | 4 / 6 / 8 / 12 / 16 / 24 áramkörök, testreszabható |
| Kimeneti áramkör megszakító | PV dedikált egyenáramú megszakító túlterhelés és rövidzárlat elleni védelemmel |
| Védelmi fokozat | IP65 |
| Anyag | PC+ABS |
| Névleges áram | 32A / 63A |
Szlovákiában egy jelentős helyi gyógyszergyártó cég a hét minden napján, 24 órában üzemelteti gyártóműhelyeit, ami rendkívül magas áramellátási megbízhatóságot igényel. Az EU szén-dioxid-semlegességi céljaihoz való igazodás és a magas ipari villamosenergia-költségek csökkentése érdekében a vállalat úgy döntött, hogy elosztott PV rendszereket telepít három gyártóüzem tetejére.
A PV kombinálódoboz konfigurációjának részletei
Modell: JY-PV-16-Channel Intelligens DC 1000V
Bemenet egységenként: 16 PV modul string (20A karakterlánconként)
Kimeneti megszakító: 125A DC megszakító (PV-specifikus)
Villámvédelmi besorolás: Type II 40kA DC túlfeszültségvédelem
Felügyeleti funkciók: 16 csatornás független áramfelvétel + gyűjtősín feszültség + belső burkolat hőmérséklet
A projekt eredményei
Éves energiatermelés: kb. 950 000 kWh (az erőmű termelési villamosenergia-szükségletének 35%-át fedezi)
Befektetési megtérülés (ROI): A beruházások teljes megtérülése 6,2 év múlva várható
Működési adatok: 2026 májusától a kombinálódoboz 100%-os üzemideje hibamentes működéssel
Kibocsátáscsökkentés: Az éves CO₂-kibocsátás körülbelül 670 tonnával csökkent
Szingapúr kötelező PV-politikájának megfelelően a 800 m²-es vagy nagyobb tetőterületű ipari épületekben napelemes rendszereket kell telepíteni. Ez a projekt egy nagy kereskedelmi komplexum építkezését jelentette; Az építés alatti ideiglenes áramellátást az épület állandó napelemes rendszerével párhuzamosan tervezték, az "ideiglenes-először állandó-utóbb" építési megközelítést alkalmazva.
A PV kombinálódoboz konfigurációjának részletei
Modell: PV-12-Circuit Standard Type (DC 1000V)
Környezeti alkalmazkodóképesség: Működési hőmérséklet -25°C és +85°C között; páratartalom 95% (nem kondenzálódik)
Telepítés: Kettős célú falra vagy oszlopra szerelhető; alkalmas ideiglenes helyszíni telepítésre
Biztonsági jellemzők: Feszültségjelző, ajtózár és hibás működés elleni mechanizmus
A projekt eredményei
Építési áramellátás: A telephelyi iroda- és lakóterületek villamosenergia-szükségletének 100%-át fedezte
Költségmegtakarítás: körülbelül 12 000 szingapúri dollár megtakarítás a havi villamosenergia-költségekben a dízelgenerátorokhoz képest
Áthelyezés és újrafelhasználás: Az 1. fázis befejezését követően 32 kombájndoboz sikeresen áthelyezésre került a 2. fázis telephelyére folyamatos használat céljából
Green Building Tanúsítvány: Hozzájárult a projekt BCA Green Mark Platinum minősítés megszerzéséhez
