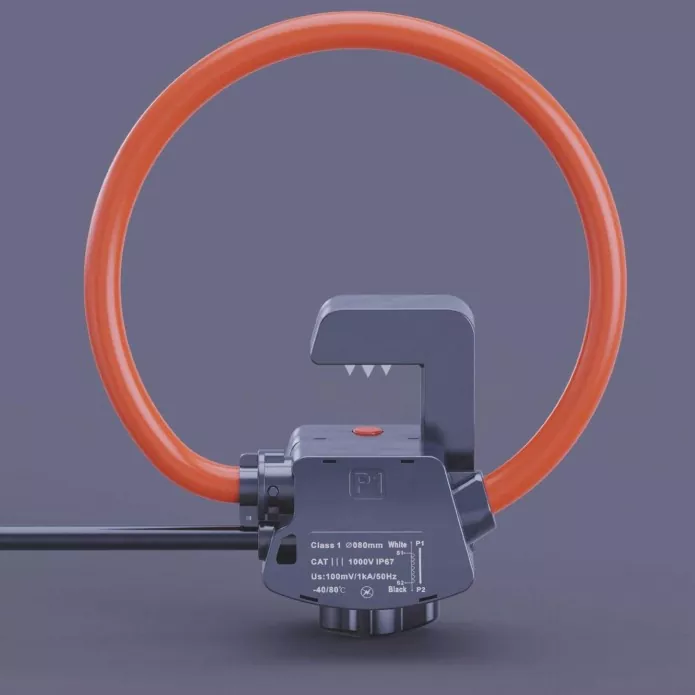

Az időjárásálló, rugalmas szigetelőanyagokból és megerősített, ipari minőségű vízálló házból készült gyűjtősín típusú tekercses áramváltó alkalmas zord környezetekre, például kültéri elosztószekrényekre, fotovoltaikus erőművekre, elektromos töltőállomásokra és városi kültéri elektromos infrastruktúrára. Támogatja az olyan alkalmazásokat, mint a kültéri áramfigyelés, az energiafogyasztás elemzése és az áramminőség-értékelés.
Piacvezető pontosság: 0,5-ös osztályú precizitás minimális pozícióhibával és alacsony érzékenységgel a külső elektromos mezőkre; 22,5 mV/kA, 50 mV/kA és 100 mV/kA érzékenységgel kapható.
IP67 teljesen szigetelt, vízálló és porálló: A ház és a kábelkimeneti pontok professzionális tömítése véd az esőtől, a páralecsapódástól és a por behatolásától. Ideális zord környezetekhez – például szabadtéri helyszínekhez, földalatti közműalagutakhoz és párás műhelyekhez –, mivel hosszú távú kültéri használat során biztosítja, hogy ne jusson víz vagy rövidzárlat.
Széles hőmérsékletű ipari kialakítás: -40°C és +80°C közötti tartományban megbízhatóan működik. A szélsőséges hőmérsékleti viszonyoknak ellenálló anyagokból és folyamatokból készült gyűjtősín típusú tekercs-áramváltó stabil teljesítményt és mérési pontosságot tart fenn a környezeti hőmérséklet jelentős ingadozásai ellenére, akár az északi fagyos hidegben, akár a déli forró, párás körülmények között.
Osztott magos szerkezet a gyors, éles vezetékes telepítéshez: A pattintható zárszerkezet lehetővé teszi az egyszemélyes helyszíni telepítést anélkül, hogy módosítaná a meglévő vezetékeket, vagy áramszünetet igényelne. Különösen alkalmas a régi kültéri elosztó berendezések korszerűsítésére, segít lerövidíteni a projektek ütemezését és csökkenti az építési költségeket.
Rugalmas tekercs bonyolult telepítési forgatókönyvekhez: A tekercstest enyhe rugalmasságot kínál, így kerek kábelek, téglalap alakú gyűjtősínek és szabálytalan vezetékek köré illeszkedik. Ideális kompakt szekrényekhez és sűrű vezetékelrendezésekhez, felülmúlva a hagyományos merev áramváltókhoz kapcsolódó telepítési korlátokat.
Kültéri PV rendszerek: Áramfelügyelet a PV kombinálódobozok, sztring inverterek és kültéri doboz típusú alállomások AC/DC oldalán.
Új energiatöltő cölöpök: Áramérzékelés és mérés kültéri DC/AC töltőcölöpök és töltőállomás-elosztó áramkörök számára.
Városi kültéri áramelosztás: Online felügyelet az utcai világítás vezérlőszekrényeihez, a kültéri gyűrűs főegységekhez (RMU) és az áramelosztó rendszerekhez a földalatti közműalagutakban.
Kültéri ipari berendezések: Működési áramfigyelés és hibajelzés a kültéri ventilátorokhoz, vízszivattyúkhoz és kompresszorokhoz ipari zónákban.
Energiatároló állomások: Töltő/kisütési áramfelvétel kültéri energiatároló szekrényekhez és akkumulátorcsoportokhoz.
Field Power O&M: Hordozható mérés ideiglenes ellenőrzésekhez, hibaelhárításhoz és terhelési teszteléshez kültéri vonalakon.
Nedves/maró hatású környezet: Áramérzékelés az áramelosztó berendezéseknél a vízműveknél, szennyvíztisztító telepeknél és part menti létesítményeknél.
Projekt neve: Alacsony feszültségű áramelosztási állapotfigyelés frissítése és utólagos felszerelése a Sangtiandao földalatti közműalagút, Suzhou Industrial Park áramszolgáltató részében.
A projekt helyszíne: Földalatti közműalagút a Sangtiandao Tudományos és Technológiai Innovációs Övön belül, Suzhou Ipari Park, Jiangsu tartomány.
Az utólagos felszerelés befejezési dátuma: 2024. május.
Használt termék: φ80mm IP67 széles hőmérsékletű, osztott magos rugalmas Rogowski tekercs.
A Sangtiandao földalatti közüzemi alagút kulcsfontosságú önkormányzati infrastrukturális projekt a Suzhou Ipari Parkban. A körülbelül 8,6 kilométeres alagútban külön rekeszek találhatók az elektromos hálózatok, az általános közművek és a gázvezetékek számára. A tápegységrekesz látja el árammal a kritikus rendszereket – ideértve a világítást, a szellőzést, a tűzvédelmet, a környezetfelügyeletet és a vészkiürítést –, ami „1. szintű terhelésnek” minősíti, amely rendkívül magas tápellátási követelményeket támaszt.
Az alagútban a föld alatti környezet 92%-ot meghaladó relatív páratartalmat tart fenn egész évben, és az esős évszakban helyi, rövid távú vízfelhalmozódás következik be. Az eredeti áramváltók (IP40 besorolású) három évig működtek; ezalatt tizenkét blokk szenvedett terminálkorróziót és csökkent szigetelési ellenállást, két blokkon pedig a kondenzáció és a víz behatolása miatti jelfelvételi anomáliák jelentkeztek, ami komoly biztonsági kockázatot jelent. Továbbá a magas terhelési besorolás miatt az utólagos felszerelésnél nem volt kivitelezhető a huzamosabb ideig tartó áramkimaradás, ami megnehezítette a hagyományos áramváltó-szerelési módszerek megvalósítását. A kiterjedt értékelést követően a projekt egy IP67-es besorolású, rugalmas, osztott magos Rogowski tekercset választott magáram-érzékelő komponensként, amely lehetővé teszi a felügyeleti rendszer frissítését az összes áramkörön anélkül, hogy áramkimaradásra lenne szükség.
Magas páratartalmú, vízre hajlamos földalatti környezet; az alapfelszereltség nem rendelkezik megfelelő védelemmel. A föld alatti közműalagút egy zárt tér, amelyet magas páratartalom és erős páralecsapódás jellemez, és az alacsonyan fekvő szakaszokon az esős évszakban átmeneti vízfelhalmozódás van. A szabványos áramváltók (CT-k) általában csak IP40-es védelmet kínálnak; rossz tömítésük lehetővé teszi a nedvesség és a vízgőz behatolását a burkolaton, ami tekercskorrózióhoz, szigetelésromláshoz és jeleltolódáshoz vezet. A három évnél rövidebb átlagos élettartam miatt a gyakori cserék megnövelik a költségeket és az áramkimaradások kockázatát jelentik.
Tier-1 tápellátási korlátozások; megfelelőségi problémák kiesés alapú utólagos felszereléssel kapcsolatban. A közüzemi alagút elektromos részében lévő tápegység támogatja a kritikus biztonsági rendszereket – például tűzoltást, szellőztetést és felügyeletet –, így Tier-1 terhelésnek minősül, ahol a karbantartással kapcsolatos kimaradások tilosak, kivéve extrém vészhelyzeteket. A hagyományos szilárd magos CT-k kábelek vágását vagy a gyűjtősínek szétszerelését igénylik a telepítés során, ami sérti az üzemeltetési szabványokat és jelentős biztonsági kockázatot jelent; következésképpen az ilyen javaslatok kezdettől fogva nem nyerik el a jóváhagyást.
Szűk hely és sűrű kábelezés; telepítési nehézségek merev CT-k esetén. Az elektromos rekeszben található kábeltálcák szorosan vannak elhelyezve, egy méternél rövidebb átjárókkal. A nagy keresztmetszetű tápkábelek nagy hajlítási sugarúak, így nem hagynak elegendő helyet a merev, osztott magos CT-k számára; A telepítés gyakorlatilag lehetetlen a sarkokban elhelyezett vagy egymásra helyezett kábelezésű áramkörök esetében. A kábelek átszervezése exponenciálisan növelné a munkaterhelést és a biztonsági kockázatokat is.
Magas kézi ellenőrzési költségek; jelentős késések a hibaészlelésben és -megoldásban. A közüzemi alagutak hatalmas távolságokat fednek le, szélesen szétszórt megfigyelési pontokkal; egy ellenőrzési kör több mint négy órát vesz igénybe. Az olyan veszélyeket, mint a rendellenes áramok vagy az áramkör túlterhelése, csak a havi ellenőrzések során észlelik, ami késleltetett reagálást eredményez. A múltban előforduló események között szerepelt az észleletlen áramköri túlterhelés és túlmelegedés, ami felgyorsította a kábelszigetelés elöregedését. III. Berendezések konfigurálása és rendszertervezés
A földalatti közüzemi alagutak alapvető követelményeinek – különösen magas páratartalom/állandó víz, áramkimaradásmentesség, zárt terek és távoli O&M – kielégítésére a projekt φ80 mm-es IP67-besorolású, széles hőmérsékletű, osztott magú, rugalmas Rogowski tekercseket használ vízálló adatgyűjtő terminálokkal párosítva. Az adatok az alagút gyűrűhálózatán keresztül egy felszíni megfigyelőközpontba kerülnek, lehetővé téve az áram valós idejű online monitorozását az összes áramkörön.
IP67 teljesen zárt védelem; hatékonyan oldja meg a nedvesség- és vízbejutási problémákat. A berendezés háza ultrahangos hegesztést alkalmaz a tömítéshez, megerősített vízszigeteléssel a kábelkivezetéseknél, ami eléri az általános IP67-es besorolást. Ez biztosítja a stabil működést 100%-os relatív páratartalmú és páralecsapódásos környezetben, valamint rövid ideig tartó vízbe merítés esetén. A telepítést követően a rendszer ellenállt Suzhou 2024-es „Meiyu” (szilvaeső) szezonjának és a nyári özönvízszerű esőknek; az alacsonyan fekvő alagútszakaszokon ismételt vízfelhalmozódás ellenére egyik készüléken sem tapasztaltak vízbehatolást, korróziót vagy jelzavarokat.
Az éles szerelés biztosítja az áramellátás megszakítását és a biztonságot kritikus terhelések esetén. Mind a 64 egységet telepítették és üzembe helyezték, miközben a rendszer feszültség alatt maradt. Az építkezés nem szakította meg az elektromos rekesz áramellátását, és nem befolyásolta a biztonsági rendszerek, például a tűzoltás, a szellőztetés és a felügyelet működését. Ez teljes mértékben megfelel a kritikus közműalagút-terhelésekre vonatkozó felügyeleti szabványoknak, miközben kiküszöböli az áramkimaradásokhoz kapcsolódó biztonsági és megfelelőségi kockázatokat.
A rugalmas szerkezet alkalmazkodik a szűk helyekhez; a telepítés hatékonysága megduplázódott. A flexibilis tekercsek könnyen hajlíthatók, lehetővé téve az egyszerű körbe-körbeszerelést még keskeny átjárókban és sűrűn tömött kábeltálcákban is. Az egységenkénti átlagos telepítési idő mindössze 5 perc – több mint kétszer olyan hatékony, mint a hagyományos merev áramváltók telepítése. Mind a 64 egységet mindössze három nap alatt szerelték fel, jelentősen csökkentve a zárt földalatti terekben végzett munkával töltött időt és csökkentve az építési biztonsági kockázatokat.
Stabil teljesítmény széles hőmérsékleten, sodródás nélkül; nagyon jól alkalmazkodik a föld alatti környezethez. A magas/alacsony hőmérsékletnek ellenálló tekercseket és tömítési technológiát alkalmazva a rendszer megőrzi az 1. osztályú mérési pontosságot az állandóan hűvös, párás földalatti környezetben. Nem mutat termikus sodródást vagy mágneses hiszterézist, így a hagyományos transzformátoroknál sokkal jobb adatstabilitást kínál. A távfelügyelet felváltja a kézi ellenőrzéseket, jelentősen csökkentve az O&M költségeket. Az aktuális adatok valós időben töltődnek fel egy földi felügyeleti központba, így az O&M személyzete nyomon követheti a teljes áramkörök működési állapotát anélkül, hogy bemennének a közműalagútba, miközben az automatikus felugró riasztások értesítik őket a rendellenességekről. Az alagút-ellenőrzések gyakorisága a havi kétszeriről negyedévesre csökkent, az O&M munkaerőköltségei 60%-kal csökkentek, az átlagos hibaelhárítási idő pedig két óráról öt percre csökkent.
Nulla berendezéshiba és megfelelő védelmi képességek. 2025 januárjában 64 egység működött stabilan nyolc hónapja. A különféle környezeti kihívásoknak – ideértve a páralecsapódást az esős évszakban, a heves viharok miatti vízfelhalmozódást és az alacsony téli hőmérsékleteket – kiállva nem volt példa vízbehatolásra, korrózióra vagy jeleltolódásra. A berendezés integritási aránya 100%, a tervezett élettartam pedig meghaladja a nyolc évet, messze meghaladja az eredeti berendezés hároméves átlagos élettartamát.
Nulla áramkimaradás, nulla kockázat és sikeres megfelelés elfogadása. A telepítés áramkimaradás vagy a közműalagút biztonságos működésére gyakorolt hatás nélkül befejeződött. A projekt első próbálkozásra átment a Suzhou Ipari Park közműalagút-kezelő hatóságának speciális átvételi vizsgálatán, és a parkban lévő földalatti közműalagutak intelligens áramelosztási utólagos felújításának mintaprojektjévé vált.
Jelentősen javult az O&M hatékonysága és a biztonsági veszélyek proaktív kezelése. A valós idejű távfelügyelet automatikus korai figyelmeztetést tesz lehetővé olyan rendellenességek esetén, mint a túlterhelés, az áram alatti állapotok és a háromfázisú egyensúlyhiány. Az üzembe helyezés óta három rossz áramköri kapocsérintkezőt azonosítottak és javítottak ki, mielőtt meghibásodásba torkolltak volna, hatékonyan megelőzve a biztonsági eseményeket, például a kábel túlmelegedését és a szigetelés károsodását.
Csökkentett teljes életciklus-költség. Bár az egységenkénti beszerzési költség valamivel magasabb, mint a szabványos áramváltóké, a projekt teljes életciklus-költsége 45%-kal alacsonyabb, mint a hagyományos megoldásoknál – köszönhetően a hosszabb élettartamnak, az alacsonyabb O&M és csereköltségeknek, valamint a nulla kimaradásmentes telepítés előnyének, ami jelentős gazdasági előnyökről tanúskodik.
Az IP67 gyűjtősín típusú tekercsáramváltó ideális speciális áramelosztási környezetekhez – például földalatti közműalagutakhoz, szennyvíztisztító telepekhez és földalatti alállomásokhoz –, amelyekre jellemző a magas páratartalom, a víz felgyülemlésének veszélye és a zárt terek. Alapvetően megoldja a hagyományos transzformátorokkal kapcsolatos három fő iparági fájdalompontot: a nem megfelelő védelem, a telepítés során fennálló áramszünet követelménye és a helyszűke. Lehetővé teszi az áramelosztó rendszerek online felügyeleti frissítését minimális telepítési költségekkel és elhanyagolható üzemzavarokkal, rendkívül megbízható megoldásként szolgál a földalatti települési infrastruktúra és párás ipari környezet áramelosztásának intelligens utólagos felszerelésére.
